Автоматика для твердотопливного котла — инструкция по установке и настройке своими руками, цена

Как сделать своими руками простейшую автоматику: советы и рекомендации

Простейшее автоматическое управление твердотопливным котлом наладить своими руками не сложно. Самое главное здесь – купить правильное оборудование. Сами понимаете, что сделать все нужные приборы у вас не получится, да и само оборудование, по большому счету, стоит не так уж и много. Именно поэтому, говоря о самодельной автоматике для твердотопливного котла, в большинстве случаев имеется в виду покупка готового оборудования и его установка своими руками. Производится монтаж своими руками довольно просто, и представить весь этот процесс можно в виде следующей последовательности работ.

1. Установка вентилятора. Это самая сложная часть работы, особенно если конструкцией котла не предусмотрено автоматическое управление. В такой ситуации самостоятельно придется сделать отверстие для нагнетания воздуха и установить на него турбину. В принципе, для технически грамотного человека это несложно – главное здесь не забыть про термостойкий уплотнитель между вентилятором и дверкой, а все остальное мелочи. Прикручивается вентилятор винтами через заранее просверленные в дверке поддувала отверстия.
2. Подключение контроллера. Здесь также нет ничего сложного – приобретая комплект автоматики, вы покупаете некоторое подобие конструктора, который собирается по схеме. Не исключением является и коммутация проводов, которые ко всему прочему оборудованы разъемами, перепутать которые невозможно.

Когда автоматика будет собрана, остается только одно – установить температурный датчик. Как правило, практически во всех моделях современных твердотопливных котлов для него предусматривается специальное место. Если таковое отсутствует, то закрепить датчик можно непосредственно на подающем трубопроводе – в простейшем варианте это делается с помощью металлизированного термостойкого скотча. Датчик просто приматывается к трубе.

Самодельная автоматика для твердотопливного котла фото

Это что касается электронного управления твердотопливным котлом. Но кроме него, существуют и механические системы, которые регулируют интенсивность горения топлива банальным открыванием и закрыванием дверки поддувала котла. Работает такое автоматическое управление, можно сказать, элементарно просто. В котел (в специально предусмотренное место) устанавливается механический термоэлемент – при нагревании встроенная в него пластина изменяет свою форму и конфигурацию, что приводит в движение специальный рычаг. В свою очередь, этот рычаг связан с дверкой поддувала тросиком или цепочкой, которая и передает движение рычага непосредственно дверке, в результате чего она открывается и закрывается, в зависимости от температуры теплоносителя в котле.

Какая автоматика для твердотопливных котлов лучше? Механическая или электронная? И того и у другого принципа управления горением топлива в котле имеются свои недостатки. Электронные системы не работают без электричества – чтобы обезопасить работу котла в моменты, когда пропадает электроэнергия, дополнительно придется приобрести блок бесперебойного питания. Механику часто заклинивает. Кроме того, на выбор той или иной системы автоматизации твердотопливного котла также может повлиять и ее стоимость – механика обойдется дешевле.

Автор статьи Александр Куликов

Технические характеристики

Основные детали выполнены из латуни для защиты от высоких температур

Планируемая температура эксплуатации отопительного агрегата включается в диапазон настройки с запасом в две стороны. Соединительная резьба на механическом регуляторе должна соответствовать параметру витков на месте стыковки с котлом. Вес заслонки не должен превышать силу подъема рычага, иначе дверка не сдвинется с места, в таком случае выбирается опорная деталь с большим усилием.

Характеристики механизма:

• корпус выполняется цельнометаллический из хромированной латуни;
• ручка изготавливается из смолы с высоким показателем термостойкости;
• цепь изготавливается из оцинкованного металла;
• используется высокочувствительный восковой термоэлемент;
• температура выставляется в диапазоне +30 – +100°С;
• соединительная цепь длиной до 1,2 м;
• полезная сила цепи составляет 0,85 – 1,2 кг;
• рычаг имеет длину 0,12 – 0,14 м;
• угол поворота рычага 100 – 150°;
• подсоединяется к агрегату конической резьбой ¾ дюйма;
• максимальная температура воды +120 – +130°С.

Преимущества и недостатки

Большинство бытовых отопительных и водогрейных котлов на твердом топливе – с ручной загрузкой. Пеллетные и пиролизные агрегаты с длительным циклом, как правило, в 4-8 раз дороже при той же мощности, поэтому не каждому по карману.

В зависимости от модели и объема камеры сгорания, дрова/уголь необходимо подкидывать в топку каждые 3…6 часов, что не очень удобно, особенно в ночное время. В котле с автоматикой этот период можно увеличить в 1,5…2 раза.

• Отопительный агрегат работает всю ночь на одной закладке топлива, поддерживая комфортную температуру (без чрезмерного нагрева и остывания).
• Котел быстрее выходит на режим – например, после простоя, когда хочется быстро прогреть помещение.
• Для контура ГВС задается оптимальный диапазон, чтобы не обвариться кипятком и не мыться в прохладной воде.
• Возможность дистанционного управления (через приложения для смартфонов, Интернет: ещё по пути домой активизируйте отопительную систему, чтобы к вашему приходу помещения прогрелись).
• Повышение безопасности эксплуатации: даже если дома никого нет, автоматика отключит, выведет котел на минимальный режим или вовсе погасит, или же усилит ток воды, чтобы интенсивнее отбирать тепло в теплообменнике.

Основной недостаток всех электронных контроллеров – зависимость от электроснабжения. Если отключится свет, перестанет работать и автоматика (а также и насос, и вентилятор). Даже работающий котел при этом перестанет обогревать помещение, или будет функционировать на минимуме возможностей – как в системе с естественной циркуляцией теплоносителя. Чтобы не допустить этого, используют резервные источники питания с аккумуляторами, которые способны питать электронику и двигатели от 30 минут до нескольких часов.

Как подключить и настроить

Монтаж любой автоматики для твердотопливного котла примерно одинаков. Необходимо выполнить ряд простых действий:

1. Разместите блок автоматики в недоступном для перегрева месте. Вовсе не обязательно устанавливать блок автоматики в предельной близости к котлу или на его корпусе. Куда важнее определи его так, чтобы избежать перегрева, даже с учетом возможных внештатных ситуаций. Максимальное удаление задается допустимой протяженностью кабелей для подключения вентилятора, циркуляционного насоса и датчиков, что может составлять от 2-х до 10 метров.
2. Подсоедините на дверце топочной вместо заслонки поддувала или в отдельно подготовленном отверстии вентилятор для подачи воздуха. Для старых моделей котлов придется вручную вырезать и подготовить отверстие для вентилятора. В современных котлах установка выполняется на подготовленное место.
3. Установите датчик температуры теплоносителя. Лучше всего измерять температуру воды непосредственно в теплообменнике котла или внутри основного теплоаккумулирующего бака. Для этого в котлах часто предусматривается специальное посадочное гнездо или отверстие глубиной до 60 мм. Если нет возможности закрепить датчик на теплообменнике то его переносят на выходную трубу котла, по которой течет самый горячий теплоноситель. Чаще производитель советует использовать хомут с термопрокладкой для лучшего контакта.
4. Подключить с помощью силовых и сигнальных проводов все оборудование к контроллеру. Для вентилятора, циркуляционного наоса и датчиков отведены соответствующие пары клемм, закрепленных на корпусе блока автоматики. Их маркировку и положение следует сверить с инструкцией от производителя.
5. Устанавливаются первоначальные настойки: целевая температура теплоносителя. Максимальный и минимальный объем воздуха, подаваемый вентилятором в камеру сгорания. Пределы допустимого изменения температуры воды в котле.

Алгоритм программирования и настройки блока автоматического управления твердоплодных котлов устанавливаются производителем и подробно описываются в инструкции.

https://youtube.com/watch?v=cyV4Zl2MgS0%3F

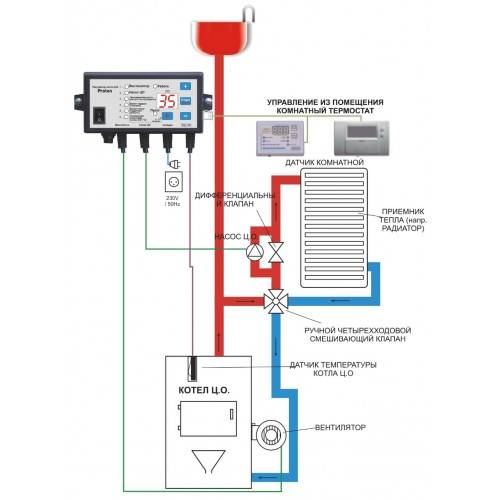

Схема автоматики для твердотопливных котлов: расширяем возможности

Лучше всего человек научился управлять электричеством – именно электрические сигналы и импульсы используются для контроля всего чего нужно, в том числе и другого оборудования, задействованного в работе системы отопления.

1. Циркуляционный насос отопления. Автоматическое управление позволяет обеспечить постоянное и, главное, равномерное распределение тепла по всем помещениям дома.
2. Циркуляционный насос для ГВС. Как минимум это контроль температуры воды, а как максимум это ее подача по расписанию, что, опять-таки, позволяет эффективно распоряжаться полученным теплом.

3. Температура воды в бойлере. Самое главное здесь – это недопущение перегрева и предотвращение последствий этого.

И это еще не все – современная автоматика для твердотопливного котла может много разных других вещей. Например, она позволяет выполнять ее программирование, так сказать, дистанционно, посредством GSM модуля. Также имеется возможность программировать работу отопления посуточно, поденно и даже почасово. По большому счету, правильно выбранная автоматика для твердотопливного котла дает даже возможность интегрировать ее в глобальную систему умного дома.

Правила установки и подготовки к работе

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.

Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки

Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.

Настройка выполняется в несколько этапов:

1. Откройте дверцу зольника (не прикрепляя к ней цепочку).
2. Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
3. Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
4. Подсоедините цепочку к рычагу.
5. Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
6. Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
7. Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
8. Затяните на рукояти фиксирующий винт.

Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.

Источники

• https://ProfiTeplo.com/tverdotoplivnye/26-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html
• https://dymohod-msk.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
• https://stroycollege12.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
• https://probaltur.ru/batarei/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-nastroit-gorenie-nastrojka-avtomaticheskij-i-mehanicheskij-tyagoregulyatory.html
• https://indclimat.ru/ustanovka-i-nastrojka-regulyatora-tyagi-na-tverdotoplivnom-kotle/
• https://msmetall.ru/instrument/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-instrukciya.html
• https://livelyday.ru/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-vybor-ustanovka-i-nastrojka-svoimi-rukami/
• https://ProUteplenie.com/otoplenie/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-vybrat-mehanicheskoe-ustroystvo-upravlyayuschee-zaslonkoy-kotloagregata-printsip-ego-raboty-luchshie-modeli-i-ih-tseny-ustanovka-i-kalibrovka
• https://falcon93.ru/kak-nastroit-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov/
• https://oboiman.ru/teplo/regulator-tagi-dla-tverdotoplivnyh-kotlov-instrukcia-nastrojka-princip-raboty-avtomaticeskij-i-mehaniceskij.html
• https://positroika-doma.ru/otoplenie/regulyator-tyagi-dlya-kotla-kak-ustanovit-nastrojka-svoimi-rukami
• https://kaminguru.com/kotel/kak-ustanovit-reguljator-tjagi.html
• https://tex16.ru/instrumenty-i-prisposobleniya/regulyator-goreniya-regulirovka.html

Принцип работы энергозависимой и энергонезависимой системы отопления

Все устройства, устанавливаемые с целью контроля рабочих процессов системы, разделяются на энергозависимые (электронные) и энергонезависимые (механические).

Механические стоят дешевле, очень просто устроены и не нуждаются в электричестве. Основной принцип — изменение размеров или положения элемента конструкции, чувствительного к изменениям температуры или давления. В соответствии с этим уменьшается или увеличивается подача газа, интенсивность потока теплоносителя, другие параметры работы системы.

Энергозависимые автоматические устройства управляются микропроцессором, клапаны срабатывают на основе обработки данных.

Нужные пользователю режимы работы системы задаются на дисплее устройства.

Справка! Электронные приборы можно дублировать механическими, тогда поломка в электронике не скажется на работе отопительного устройства. Особенно это актуально, если случаются длительные периоды без света.

Комфорт Эко

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 300Вт;
• Мощность вентилятора: до 300 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС;
• Диапазон установки температуры в помещении: 20-45оС;
• Ориентировочная стоимость: 7900-8200 руб.

Компактный блок управления с установкой на корпус котла с простым управлением и двухзначным циферблатом. Позволяет настраивать работу котла в зависимости от установленной целевой температуры в отапливаемом помещении. Обеспечивает защиту котла от перегрева и замерзания.

Базовые принципы подключения твердотопливного агрегата

Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей

Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.
Базовые принципы подключения твердотопливного агрегата Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора.
Постепенно прогревается все отопление, и клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат. Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор.
Для справки

Дрова распределяются так: сначала дуб, потом береза, ольха, тополь.
Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.
Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно.
Циркуляция жидкости в системе обеспечивается двумя гидронасосами по одному на каждый из котлов. Применение этого метода первичных и вторичных колец позволяет обходиться без электронных приборов.
Как подключить твердотопливный и газовый котлы в одну систему!

Особенности твердотопливных котлов

При подключении ТТ котла приходится решать два вопроса:

• Как избежать перегрева теплоносителя в системе.
• Как добиться меньшего периода загрузки топлива и более стабильной температуры в доме.

Связано это с особенностью работы традиционных ТТ котлов, их высокой инерционностью. После того как закладка топлива разгорится, можно только немного (манипулируя заслонками) изменять интенсивность горения. На пике, если объем системы небольшой, теплоноситель вполне может закипеть. Это может привести к выходу из строя как самого котла (один из вариантов), так и элементов системы. Потому решение этой проблемы — первоочередное.

Визуализация — отличная вещь. Сразу становится понятнее, как все подключать

Обеспечение стабильной температуры в дома — тоже важная задача, как и увеличение промежутка между необходимыми топками. Всем хочется тепла и комфорта. И их можно обеспечить.

Еще одна особенность твердотопливных котлов — образование конденсата. Он выпадает на стенках теплообменника, когда температура в обратке падает примерно до 30°C. Конденсат — очень едкая жидкость, которая разъедает даже прочные материалы, значительно сокращая срок эксплуатации котла (на 5-7 лет). Поэтому борьба с конденсатом тоже важна. Для этого тоже есть решение и не одно.

Устройства на твердом топливе

Электронное оборудование для автоматизированного контроля позволяет увеличить отдачу котла и экономит ресурсы топлива

Важно подбирать автоматические приборы, основываясь на технические данные отопителя

Автоматика состоит из компьютера и вентиляторной турбины. Благодаря его работе в котле:

• поддерживается постоянная температура;
• эффективно сгорает топливо, что позволит экономнее его расходовать;
• датчики позволяют чётко контролировать температуру в разных отсеках котла и равномерно распределять тепло по всему контуру.

Установка автоматических приборов поручается профессионалам. Откалибровать можно самостоятельно, по инструкции.

Механическая автоматика намного дешевле, чем электронная. Простое устройство и простые функции: открывать и закрывать доступ воздуха в камеру сгорания. Энергетически независима, поэтому надёжнее. Легко установить своими руками.

Автоматика для твердотопливного котла делает расход топлива оптимальным: это значительная экономия.

Справка! Применение приборов контроля помогло этому виду нагревательных установок стать востребованным — автоматику можно установить практически на любой котёл, который превращается в современное устройство.

Что именно улучшается в котле на твёрдом топливе:

• регулировка температуры, простая настройка;
• контроль подачи воздуха в топку: при остывании подаётся больше воздуха, при перегреве — меньше;
• агрегат можно оставлять без присмотра, в доме при этом сохраняется нормальная температура;
• система безопасности подаёт сигнал о неисправности или сбое;
• на случай отключения света в приборах предусмотрена возможность автономной работы;
• во многих моделях топливо подгружается без участия человека;
• есть устройства, регулирующие очистку от золы;
• котлом можно управлять с пульта.

Функции регулятора

Терморегулятор для твердотопливного котла не дает содержимому водяной рубашки закипеть и спровоцировать взрыв из-за резкого повышения давления в отопительной системе

Таким образом, отсутствие устройства для автоматической регулировки нагрева теплоносителя делает эксплуатацию котельного агрегата небезопасной – от человека, отвечающего за работу котла, требуется постоянное повышенное внимание к режиму работы оборудования

У тягорегулятора есть и другие функции, помимо защиты теплоносителя от закипания

• устройство помогает поддерживать определенную температуру нагрева воды в системе отопления в зависимости от потребности помещений в тепле (в морозы необходим нагрев до максимальных температур, в межсезонье и в периоды оттепелей степень нагрева теплоносителя снижают);
• меняя интенсивность подачи воздуха можно увеличить время сгорания одной закладки топлива (но при этом условия горения далеки от оптимальных и КПД котла снижается).

Статья в тему: Водяное отопление своими руками: выбор материалов и основные моменты монтажных работ

Чтобы избежать закипания теплоносителя, вместо регулятора на твердотопливный агрегат можно установить предохранительный клапан. Он позволит в автоматическом режиме сбрасывать давление, если оно превысит установленное значение. Однако клапан рассчитан на разовые аварийные срабатывания – он выйдет из строя, если теплогенератор будет регулярно нагреваться до критических температур. Кроме того, без регулятора тяги корректировать нагрев теплоносителя придется вручную.

Как установить, настроить регулятор тяги для твердотопливных котлов?

Установка твердотопливного котла – это шаг к независимости от качества и стоимости коммунальных услуг, которые требуются для отопления жилища. После установки Вас мало будет касаться цена на газ, электроэнергию, ведь их потребление будет минимальным, но все же зависимость некоторая есть. Как минимум, автоматика твердотопливного котла работает за счет именно электроэнергии, а потому она важна для стабильной и безопасной работы котла. Дабы уменьшить зависимость твердотопливного котла от электричества, ставят регуляторы тяги. Они помогают регулировать процесс горения по уникальному принципу работы. Какое значение регулятора тяги для твердотопливных котлов, и как его можно установить? Сейчас все подробно расскажем!

Что такое регулятор тяги для твердотопливных котлов?

Регулятор тяги – это автоматика, предназначенная для контроля за горением и регулирования температуры. Уникальность данного прибора в том, что он полностью энергонезависим, а поэтому при отсутствии электроэнергии котел сможет продолжить работу и функционирование системы отопления будет стабильным. Регуляторы тяги устанавливаются на большинство твердотопливных котлов простого типа. В современных котлах используются уже более сложные и многофункциональные механизмы. Но эти так и остаются популярными из-за нескольких достоинств:

• Простота в конструкции и эксплуатации;
• Надежность;
• Возможность изготовления своими руками;
• Высокая точность;
• Низкая стоимость и легкость в ремонте.

Достаточно банальные, но очень важные преимущества регулятора тяги для твердотопливных котлов. Их покупают как для стареньких, так и современных, дорогих котлов

Регуляторы тяги имеют важное значение в эксплуатации, но каким же образом простая конструкция так много на себя берет?

Принцип работы, регулятора тяги на твердотопливный котел

Сам регулятор могут устанавливать в разных местах на котле. Как правило, производитель сам показывает, куда необходимо подключить регулятор тяги для котла, или где посадочное место водной рубашки. Тяговому регулятору необходимо контактировать с теплоносителем, чтобы специальный газ (иногда жидкость), находящийся в гильзе, расширялся в процессе нагревания. После этого на исполнительное устройство возлагается задача опускания рычага, который уже понижает тягу в твердотопливном котле.

Принцип работы очень прост, из-за чего данные рычаги можно делать своими руками. При правильной конструкции самодельного регулятора тяги, он ничем не отличается и может также полезно служить.

Как настроить регулятор тяги для твердотопливного котла?

• До начала настройки, необходимо отсоединить цепь от воздушной заслонки
• Фиксатор рукояти максимально ослабить
• Отрегулировать шкалу в соответствии с текущей обстановкой и поставить уровень необходимой температуры
• Зажечь котел и достичь выставленной температуры (смотреть п.4)
• Во время достижения этой температуры оденьте цепь на рукоять воздушной заслонки. При правильной настройке, цепь должна быть натянутой.

После этого можете наслаждаться работой тягового регулятора и быть спокойным за отопление во время отсутствия дома. Данные конструкции действительно полезны и удобны в эксплуатации, они спасают ситуацию, когда отключают электроэнергию, что бывает нередко в нашей стране. Принцип работы, построенный на механике и законах физики – это самый надежный способ регулирования котлом.

Атос (Atos)

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 130Вт;
• Мощность вентилятора: до 130 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС
• Диапазон установки температуры в помещении: 25-50оС;
• Сигнализация пи выходе за пределы установленного диапазона температур;
• Релейный выход дополнительной сигнализации;
• Ручная настройка целевой температуры и управление циркуляционным насосом.
• Ориентировочная стоимость: 6750 руб.

Автоматика родом из Польши хорошо зарекомендовала себя в сочетании с различными по типу и конструкции котлами отопления мощностью 25-50 кВт. В числе достоинств возможность розжига топлива при любых погодных условиях, повышение КПД котла при поддержании стабильной температуры теплоносителя, согласно установленному значению.

Блок управления компактный, с простым интерфейсом и циферблатом на две цифры для установки всех ключевых параметров.
