Байпас в системе отопления - зачем нужен, как работает + установка

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

Байпас с обратным клапаном

Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

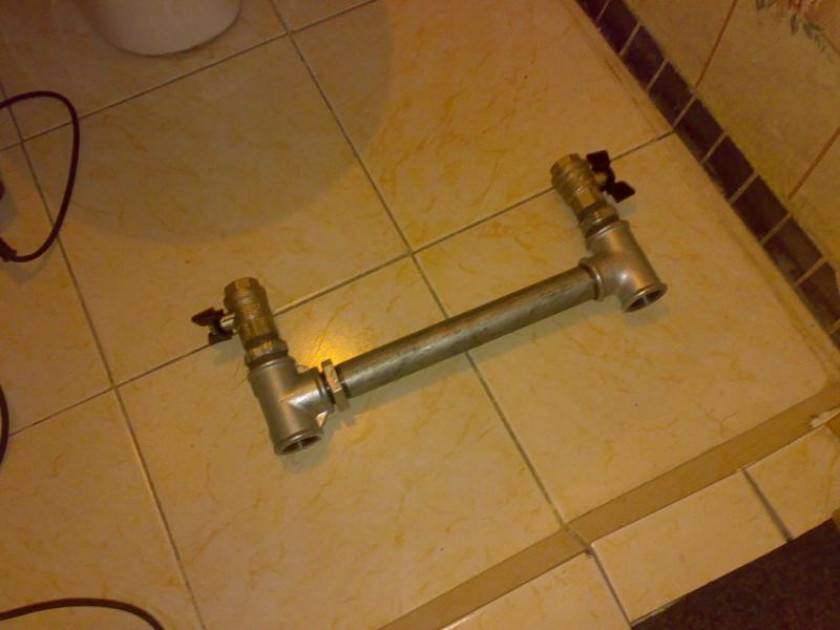

Байпас без клапана

Схемы байпаса в системе отопления

Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него

Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая

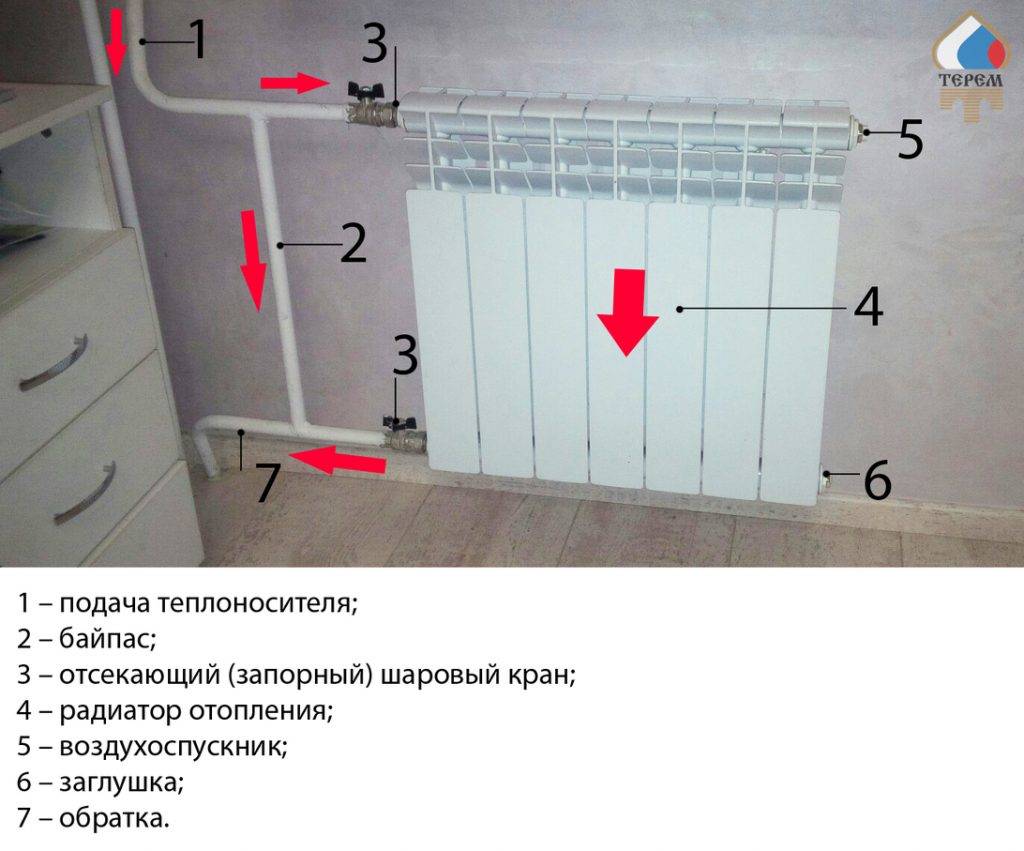

На радиаторе отопления

Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

На полотенцесушитель

Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

Для циркуляционного насоса

Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

Разводка теплых полов

Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

С твердотопливным котлом

В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса;
Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы;
Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Разновидности байпасов

Байпасы классифицируют по двум критериям:

тип запорной арматуры;
назначение.

По первому признаку различают два вида байпасов:

С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.
Разновидности байпасов
С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Исходя из назначения, байпасы делятся на:

радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

Подключение отопительных приборов к однотрубной разводке;
Обвязка насосного оборудования;
Подключение распределительного коллектора водяного теплого пола;
Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

исключить аппарат из теплонесущего контура;
предотвратить холостой ход двигателя;
производить тонкую настройку отопления;
ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

4 Особенности монтажа

Монтаж байпасов различных видов в отопительную систему имеет определенные особенности. Во время подключения батарей отопления:

запрещается устанавливать кран на байпас в многоэтажных домах;
перемычку необходимо ставить максимально близко к батарее;
сечение обходной трубы подбирается на размер меньше трубопровода главной магистрали.

Установку байпаса на батареи можно производить как при обустройстве новой отопительной системы, так и во время модернизации уже находящейся. Для этого нужно подготовить патрубки необходимого сечения, запорную арматуру и 2 тройника.

На входящем патрубке можно установить один из нескольких вариантов оборудования:

комбинация автоматического терморегулятора и шарового крана — при этом объем жидкости, которая подходит к батареям, регулируется автоматически;
вентиль — устанавливается для ручной корректировки количества теплоносителя;
шаровой кран — не создает гидравлического сопротивления и дает возможность полностью пропускать проходящий объем жидкости.

На выходящий патрубок монтируется запорный или шаровой кран. Все части соединяются друг с другом с помощью сварки либо резьбы. Необходимо обеспечить герметичность соединений, после монтажа выполнить пробный пуск и устранить протечки.

Во время подсоединения насоса, как правило, байпас является частью главной магистрали. Так как он обеспечивает прохождение воды в естественном режиме, то запрещается сужать его внутреннее сечение.

Для установки удобней всего купить готовый насосный узел требуемой конфигурации. Это позволит правильно расположить все элементы и обеспечит надежность стыков.

Довольно простое инженерное устройство — байпас — дает возможность сделать отопительную систему более эффективной и добиться необходимого теплового режима в доме или квартире. Выход из строя отдельных частей основной магистрали или отключение электроэнергии не доставит значительных проблем. Горячая вода будет циркулировать, а в помещениях будет постоянно тепло.
