Шахтный вариант
В том случае, если семья проводит на даче много времени имеет смысл остановиться на вертикальной конструкции. Придется выполнить достаточное количество работ, но зато будете иметь стационарную установку.
Шахтную конструкцию можно изготовить из листов стали или кирпича. Дело это трудоемкое, начинать придется с закладки фундамента. Описание процесса изготовления может и не помочь в работе. Недаром говорится, что лучше один раз увидеть, чем сто раз услышать. Если уж точно желаете иметь на своем приусадебном участке капитальную коптильню, рекомендуем найти на просторах всемирной паутине видео и просмотрите его.
Мастера, и профессионалы, и «самоделкины», с удовольствием делятся своими успехами и выкладывают на ютубе интересные ролики с пошаговыми инструкциями.
Намного проще изготовить коптильню из ведра или бочки.
Подставка под казан. Как сделать своими руками
Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.
Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.
После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.
Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.
Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.
На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.
Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.
https://www.youtube.com/watch?v=Wg7G1eBcvsc
Проектирование мангала-коптильни
Прежде чем приступать к составлению чертежа мангала из кирпича, нужно определиться с необходимым набором его функций – сколько видов блюд вы собираетесь на нем готовить. Поскольку кирпич позволяет реализовать наиболее полный набор идей, лучше всего сделать основательную конструкцию три в одном: мангал, коптильня и отдельный очаг для казана. Такая печь позволит готовить практически все – от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, однажды дополнительные функции мангала могут пригодиться, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.
Также нужно решить, какие вспомогательные компоненты конструкции станут для вас полезными. Кирпичный мангал легко дополнить следующими элементами:
- дровяник;
- разделочный стол;
- мойка;
- полки для посуды.
Таким образом, в конструкцию мангала с коптильней будут входить.
- Мангал – емкость для углей с креплениями для шампуров и решетки гриля.
- Очаг и камера копчения.
- Камера горения с варочной поверхностью, оборудованной конфорками. Последние делаются съемными и достаточного размера, чтобы в отверстии можно было утопить казан на 2/3 его глубины.
- Дымоход, общий для всех частей мангала.
- Дополнительные элементы.
Все эти части мангала-коптильни из кирпича компонуются удобным для вас образом, дорабатывается дизайн, на основании этого строится подробный чертеж с указанием всех размеров. Исходя из проекта рассчитывается необходимое количество материала, примерная масса конструкции и параметры фундамента.
Возвести мангал с коптильней сложнее, чем металлическую печь, но усилия себя оправдают. Правильно сложенная конструкция не только прослужит долго и украсит собой участок, но и обеспечит лучшее качество приготавливаемых блюд. Хорошая кирпичная коптильня – это равномерный прогрев мяса, безопасность продукта и полноценная пропитка дымом.
Проектирование мангала-коптильни
Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.
В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.
Схема печи в сборе
Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными. Кирпичный мангал легко дополнить:
- дровником;
- разделочным столом;
- мойкой;
- полками для посуды и другой кухонной утвари.
Таким образом, жаровня состоит из следующих элементов:
- Мангал — емкость для углей с креплениями для шампуров и решетки гриля.
- Очаг и отсек для копчения.
- Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.
- Дымоход (один для всех составляющих жаровни).
- Вспомогательные компоненты.
После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.
Фотография комбинированной печи: мангал совмещенный с коптильной камерой
Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.
Общее устройство печи-барбекю с казаном и мойкой
Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.
В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.
Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.
Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.
Таблица: достоинства и недостатки печи-барбекю
| Плюсы | Минусы |
|
|
Проектирование мангала
Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.
Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.
При выборе материалов лучше учесть:
- Высокие температуры (горение разниться в зависимости от рода древесины)
- Перепады температур (учитываются также непредсказуемые природные условия)
Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.
На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.
Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.
Делаем мангал-коптильню из металла своими руками
Сначала определяют, из чего будет сделана конструкция. Для изготовления мангалов с коптильней своими руками используют листы нержавеющей или углеродистой стали, отрезки труб, газовые баллоны, металлические бочки. Затем составляют чертежи мангала-коптильни или заимствуют в интернете готовые. При определении размеров исходят из количества порций шашлыка, приготовленных за один раз. Расстояние между шампурами должно быть 8 — 10 см. Габариты коптильной камеры зависят от положения (вертикального или горизонтального) и размера продукта, помещаемого внутрь.

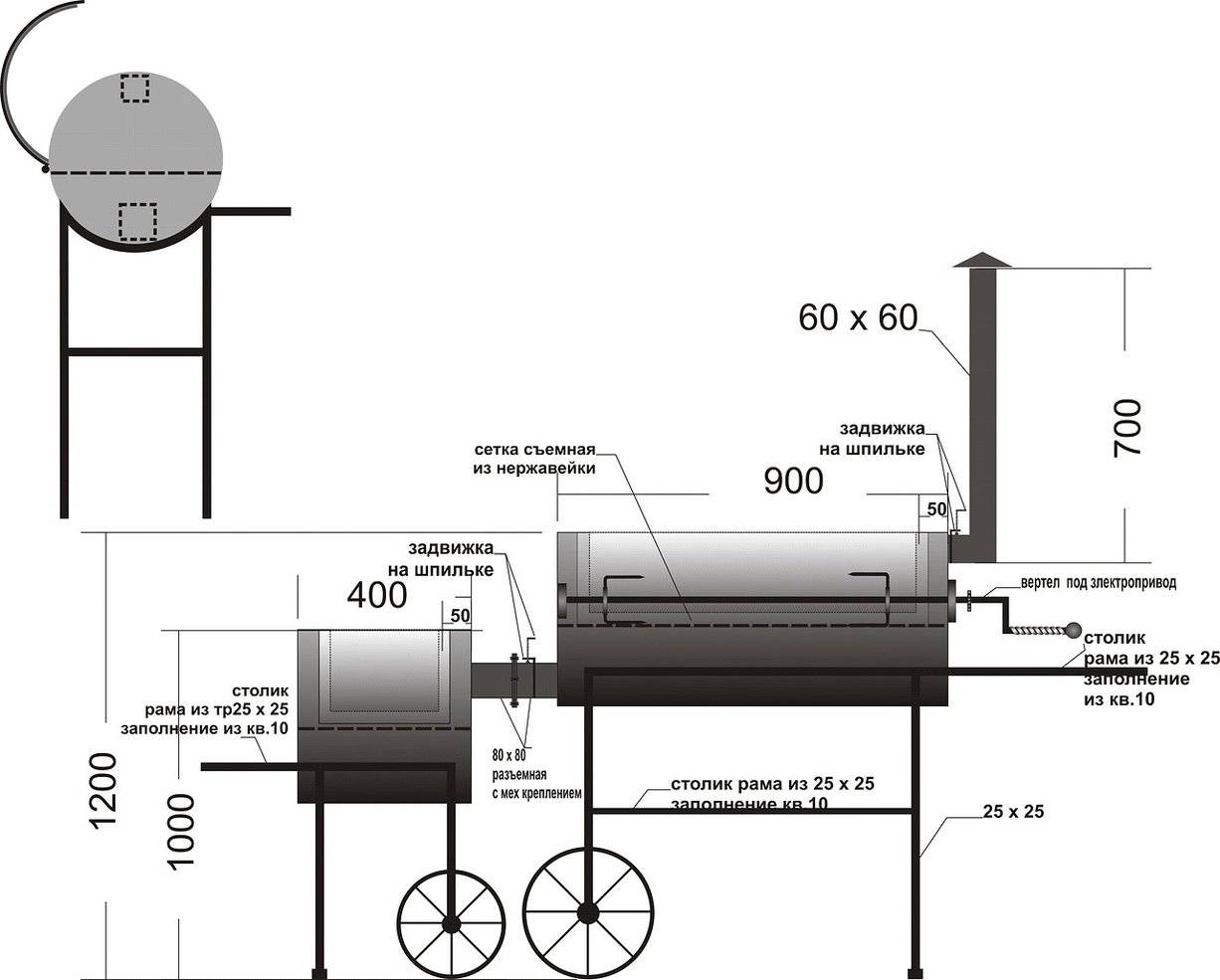

Чертеж мангала-коптильни горячего копчения
Чертеж мангала-коптильни холодного и горячего копчения
Мангал-коптильня из газового баллона
Для сборки конструкции потребуются два баллона емкостью по 50 л. Из одного делают мангал, из второго ― дымогенератор. Перед началом работы газовый баллон очищают от конденсата:
- спускают давление;
- переворачивают горловиной вниз, чтобы конденсат вытек;
- через сутки откручивают вентиль, баллон наполняют водой;
- через 12 часов воду с остатками конденсата выливают туда, где нет растений.
Теперь сварка и резка будут безопасны. Сначала делают мангал:
- С боковой поверхности, отступив немного от круговых колец, вырезают кусок равный 1/3 окружности.
- Из срезанного металла делают крышку, приварив ручку и петли.
- На передней стенке пропиливают вертикальные прорези под шампуры. Сзади просверливают круглые отверстия.
- В верхней части возле горловины делают вырез для дымовой трубы.
- Снизу вырезают окно для подключения дымогенератора. Если предполагается коптить продукты холодным способом, отверстие делают круглым небольшого диаметра. Для холодного способа окно вырезают овальной формы увеличенного размера.
- С внутренней стороны ниже прорезей для шампуров приваривают упоры из уголков, на которые будет устанавливаться съемная решетка для барбекю.
- Для управления дымом приваривают направляющие из уголков, в которые вставляют заслонки из металла.
Затем переходят к сборке дымогенератора:
- от второго баллона отрезают полметра по высоте;
- сверху вырезают отверстие для стыковки с мангалом;
- внутрь устанавливают решетку, на которую будут насыпаться опилки;
- снизу оборудуют люк для удаления золы;
- к торцу приваривают вторую боковину;
- из куска вырезанного как на мангале металла делают крышку.
На заключительном этапе к мангалу и дымогенератору приваривают ножки из отрезков круглой или профильной трубы. Затем соединяют их вместе и приваривают дымоходную трубу. После очистки от грязи установку окрашивают в желаемый цвет.
Коптильня из мангала
Если мангал уже есть, коптилка делается как съемный элемент в виде короба, который при необходимости ставят сверху. Корпус сваривают из листового металла толщиной 1,5 мм в следующей последовательности:
- Из вырезанной в соответствии с чертежом заготовки сгибают короб, стыки проваривают.
- Из этого же железа делают четыре уголка, которые приваривают снаружи так, чтобы сверху получилась канавка, туда будут входить отогнутые края крышки. После заполнения конденсатом образуется гидрозатвор. Чтобы вода не стекала внутрь, верхний край полки уголка устанавливают чуть ниже среза короба.
- Для установки полок на стенки приваривают опоры из уголка.
- Делают крышку с ручкой и трубой для отвода дыма.
- Для фиксации коптильни на мангале к ней приваривают ограничители.
- В полках из того же металла просверливают несколько рядов отверстий для прохода дыма.
https://youtube.com/watch?v=fRHzL6Ni7wA
Укладка кирпичного барбекю
Ниже показан мастер-класс по кладке кирпичного барбекю с пошаговым фотоотчетом.
На примере будет выполняться пристройка барбекю к глухой стене кирпичные беседки.
Укладка барбекю делается на основание бетона (плита армированная, толщиной 30 см)
Необходимо обратить свое внимание, заранее под печь барбекю выполняется гидроизолирующий слой (2 листа рулонного кровельного материала вырезаются по размерам)
В качестве кладочного раствора кирпича применяется жаростойкая смесь на основе цемента «Геркулес».
Для строительства применяется жаропрочный огнеупорный кирпич. Специально для такой конструкции барбекю понадобится около 1200 штук.
Толщина шва кладки:
- для огнеупорной смеси «Геркулес» – 5-7 мм;
- для печной смеси «Мартель» — 3-5 мм.
Снятие фасок с кирпича (спиливание грани, выполняется чтобы придать кирпичу декоративного эффекта) — применяется плиткорез с алмазным диском 180 мм
Резка кирпича — делается угловой шлифмашиной с алмазным диском 230 мм
Перед внезапный огнеупорный кирпич замачивается на 5-10 минут, печной кирпич красного цвета – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снимания фаски (грани) кирпич только мочится.
Изготовление мангала из металла
Если нужно быстро и с минимальными финансовыми затратами собрать уличную коптильню, печь-мангал с коптильной камерой из металла — оптимальный вариант. По количеству функций такой вариант не уступает кирпичному, но конструкция будет менее надежной и эстетичной.
К преимуществам металлического мангала-коптильни относятся такие его особенности:
- простота изготовления своими руками;
- небольшие размеры по сравнению с кирпичной печью;
- малая масса, благодаря которой отсутствует необходимость в строительстве фундамента;
- дешевизна и доступность материалов для изготовления;
- мобильность;
- удобство эксплуатации.
При нехватке опыта работы с металлом в результате может получиться не особо красивая печь, но выполнять свои задачи она будет гарантированно. В отличие от кирпичного мангала, стальную коптильню всегда можно доработать, добавив к ней новые детали. Если скреплять модули не сваркой, а при помощи крепежа, конструкцию можно будет разбирать и вывозить на природу — вместо капитальной печи получится удобный и мобильный многофункциональный мангал.
Подготовка к работе
Одно из основных достоинств металлического мангала заключается в том, что его можно сделать практически из любых материалов с достаточной прочностью. Подойдет листовой металл толщиной от 2 мм; размер влияет на массу конструкции и ее долговечность — тонкая сталь быстрее прогорит. Допускается использование любых сортов стали, но лучшим вариантом будет нержавейка.
Если нет возможности приобрести листовую сталь, можно использовать подручные материалы: бочки, котлы, бойлеры и т. д. Хороший вариант — старые газовые баллоны, имеющие оптимальные для мангала размеры. Перед тем как начинать работу с ними, емкости следует очистить от остатков газа. Делается это так:
- Полностью спустить летучий газ, открыв кран.
- Свинтить кран, залить баллон водой до краев, слить. Повторить несколько раз.
- Чтобы удалить запах одорантов, промыть емкость изнутри раствором марганцовки или органическими растворителями (бензин, перекись водорода и др.).
Чистить баллон следует на улице, в отдалении от жилых домов — в целях пожарной безопасности и во избежание появления неприятного запаха, который долго выветривается.
Перед работой следует составить чертеж мангала. В конструкцию рекомендуется включить три модуля: жаровню, коптильную камеру и съемную секцию дымохода, в которой дым будет остывать для холодного копчения.
Описание этапов сборки
Поскольку конструкция стальной печи может быть практически любой, в каждом конкретном случае будут свои особенности сборки мангала. Общий порядок изготовления изделия из листового металла таков:
- В соответствии с чертежом из стали вырезаются стенки жаровни и коптильной камеры. Размеры могут быть любыми; руководствоваться следует планируемыми объемами готовки. Следует учитывать, что шампуры размещаются на мангале с шагом 8−10 см для лучшей прожарки мяса. Чтобы дым поступал в коптильню, для жаровни нужно сделать съемную герметичную крышку.
- В длинных стенках и днище мангала просверливаются отверстия для воздуха.
- Детали свариваются или скрепляются между собой при помощи уголков.
- Коптильня прикрепляется либо вплотную к жаровне сбоку (для горячего копчения), либо на расстоянии 3−4 м (для холодного копчения).
- К печи привариваются ножки, устанавливаются крепления поддона для жира, крючья для подвешивания продуктов в коптильне и другие детали.
https://youtube.com/watch?v=R8uzjz4zfEc
Если вместо стали используются баллоны или бочки, процесс изготовления мангала аналогичен — разница лишь в том, что уже есть готовый корпус, нужно лишь выпилить часть стенки емкости, соединить коптильню с жаровней и установить фурнитуру.
Когда печь будет готова, останется лишь покрасить ее наружные поверхности для защиты от влаги и поставить конструкцию в отдалении от воспламеняющихся материалов. Для удобства стоит установить ее рядом с беседкой. Кирпичный же мангал можно заранее спроектировать так, чтобы объединить зону отдыха в единое целое.
Коптильня для горячего копчения по чертежам и фото
Для коптильни используем листовой металл толщиной 1,5-2,0 мм и арматуру. Из оборудования нам понадобится сварочный аппарат и болгарка. После из листа металла вырезаем стенки коптильни, дно и крышку.
Чертежи мангал-коптильни
Стенки попарно свариваем между собой, затем к получившейся заготовке привариваем дно. Для соблюдения герметичности, все швы должны быть тщательно проварены изнутри изделия. Для уменьшения количества сварных швов можно использовать металлическую полосу достаточной длины. Для того чтобы согнуть металл, места сгиба необходимо прорезать болгаркой на 1/3 глубины.
Крышка должна иметь размеры большие, чем ящик коптильни. По краям листа привариваем арматуру, крышка должна закрываться плотно. Внутри ящика коптильни делаем из арматуры упоры для установки решеток и поддона для сбора жира.
Чертеж кирпичной коптильни
Сами решетки можно сделать из зачищенных электродов различного диаметра, сваренных между собой. Если коптильню планируется использовать в закрытых помещениях, крышку лучше оснастить гидрозатвором по чертежам или фото. Он препятствует активному выходу дыма из коптильни, и, с другой стороны, уменьшает доступ кислорода в зону горения щепок, не давая им вспыхнуть.
Фото простого мангала
По краю ящика коптильни приваривают П-образную арматуру выемкой вверх. Края крышки входят в образовавшийся паз. В этот паз наливается вода. Для выхода дыма в крышке делается отверстие. Можно сделать крышку выпуклой. При этом конденсат, образующийся при копчении, стекает в паз гидрозатвора и продукты остаются сухими. При горячем копчении уже через 30-40 минут можно пробовать рыбу и куриные крылышки, а через час – целую курицу.
Фото коптильни из газового баллона
Коптильня для холодного копчения своими руками
Холодное копчение считается менее вредным, чем горячее, так как на продукты попадает только дым, а не продукты горения. Короб коптильни собирается аналогично коптильне для горячего копчения. К дну коптильни присоединяем трубу, через которую в нее будет попадать дым из топки. Труба должна иметь диаметр 25-30 см. и длину не менее 2,5 метра.
Чертеж коптилок
Между топкой и коптильней по чертежам и фото нужно предусмотреть перепад высоты минимум 80 см., чтобы обеспечить тягу в трубе. Для этого топку устраивают в яме, а коптильню поднимают на ножках из арматуры.
Выкапываем яму под топку размером 70*70 см. и глубиной 1-1,5 метра. Можно стенки топки обложить кирпичом или сделать топку из металлического ящика. Крышка топки должна закрывать ее достаточно плотно и препятствовать выходу дыма. Трубой дымохода соединяем топку и коптильню. Осталось разместить продукты в мангале, засыпать в топку опилки плодовых деревьев, поджечь и закрыть топку крышкой. Время приготовления продуктов холодного копчения длиннее, чем при воздействии горячим дымом примерно вдвое. Учитывайте это, особенно, когда коптите мясные изделия.
Мангал с коптильней из металла своими руками сделать легко с помощью чертежей и фото. Используйте подручные материалы, чтобы изготовить коптилку для дачи с минимальными затратами. Уголок с барбекю станет любимым местом для отдыха ваших друзей и членов семьи, поэтому обустройте его наилучшим образом. Теперь у вас будет возможность научиться коптить рыбу и мясо в домашних условиях и удивлять гостей вкусными новыми блюдами.
Проекты барбекю с коптильней и казаном из кирпича
Конструкция может быть малогабаритной, занимать чуть больше 1 м2, или объемной, располагаться на 10 м2.
Принципы приготовления продуктов на мангале и в барбекю из кирпича с коптилкой значительно отличаются. В первом случае мясо жарится на горячих углях, тепло от них подымается вверх. Чтобы кусочки равномерно обжаривались, шампуры необходимо время от времени переворачивать.
Коптильня и барбекю работают по другому принципу. Решетку располагают ниже стенок устройства, металлический поддон, на который укладывают продукты, не имеет отверстий для тяги воздуха. В такой печи дрова медленно тлеют, нагревая ее стенки. Те, в свою очередь, отражают тепло, продукты запекаются равномерно.
Если позволяет место, можно соорудить целый комплекс барбекю из кирпича с коптильней.
Угловое барбекю с коптильней из кирпича выглядит оригинально, занимает мало места, позволяет расположить столовую в центре.
Простые конструкции без сводчатых перекрытий можно пытаться освоить самостоятельно.
Кирпич, кладочный раствор, прочие материалы
При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.
Топка из шамотного кирпича
Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.
Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.
Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:
- тощая глина (до 30% песка) — 1:1;
- средняя глина (до 15% песка) — 1:1.5;
- жирная глина (до 4% песка) — 1:2.5.
Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.
Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.
К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).
Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.
Монолитный фундамент
Конструкция печи с казаном требует надежного и прочного фундамента. Его основание должно быть немного шире, чем сама печь. Допускается добавить не меньше 25 см спереди, по 10 см с других сторон печи.
Котлован выкапывают на глубину не меньше 40 см. Дно уплотняют, затем засыпают 10 см песка, 10 см щебня. После этого укладывают сварную металлическую сетку.
Сколачивают опалубку из досок и заливают фундамент. В раствор можно добавить пластификатор, чтобы не появились трещины. Во время застывания бетон можно пролить водой и накрыть пленкой.
Для высыхания бетона потребуется 3 недели. После чего можно приниматься за кладку печи.
