Какие радиаторы отопления подходят для панорамных окон

Особенности напольных радиаторов

Напольные радиаторы — надежные и долговечные источники тепловой энергии.

Они необходимы там, где невозможно установить настенные приборы: на перегородках из ГКЛ и стеклоблоков, при большой площади остекления вертикальных поверхностей.

Принцип работы

Напольные радиаторы — элементы системы водяного отопления, которая работает по следующему принципу:

• в котельной вода нагревается до требуемой температуры;
• по трубопроводу подается к радиаторам и заполняет их;
• происходит нагрев корпуса приборов.

Передача тепла в помещение осуществляется двумя способами:

• излучения (до 80% от общей мощности);
• конвекции.

Показатель процентного соотношения конвекция-излучение зависит от конструкции прибора. Батареи панельного и секционного типа преимущественно работают по принципу излучения тепла. При этом волны направлены по отношению к поверхности прибора перпендикулярно и под небольшим углом в обе стороны.

Если в радиаторе есть теплообменник, представляющий собой ребристую трубу, то воздух заполняет пространство между пластинами-ребрами. В этом случае передача тепла осуществляется преимущественно методом естественной конвекции. Нагревшиеся воздушные массы поднимаются к подпотолочному пространству, на их место поступают холодные. По такому принципу работают приборы, встраиваемые в пол.

Фото 1. Конструкция напольного отопительного радиатора. Стрелками указаны составные части прибора.

Преимущества и недостатки

Основным достоинством напольных батарей считают минимальные потери тепла. Этот эффект достигается посредством тщательно продуманной конструкции и формы корпуса приборов. В числе других преимуществ:

• простота и легкость монтажа;
• эстетическая привлекательность, присущая современным моделям отопительного оборудования;
• широкий выбор оборудования с разной тепловой мощностью;
• доступная цена;
• возможность регулирования температуры нагрева.

Недостатки:

• неравномерный прогрев помещения: верхнее пространство быстрее становится теплым, в то время как на уровне пола воздух прохладный;
• не всегда способны гармонично вписаться в дизайн комнаты;
• нельзя замаскировать установленными перед ними мебелью или перегородками.

Монтаж

Подключение напольного радиатора к системе отопления технически ничем не отличается от установки настенного. Выполняют те же действия:

• на входе и выходе батареи устанавливают краны маевского или краны с терморегулятором;
• герметизацию резьбовых соединений выполняют с помощью льна и уплотнительной пасты Unipak;
• проверяют правильность установки пузырьковым уровнем: верхняя панель отопительного прибора должна быть строго горизонтальной.

Справка. В каждой линейке напольных радиаторов есть проходные и концевые модели. Первые предназначены для монтажа в любой точке системы отопления. Концевые устанавливают в конце каждой ветки инженерной сети.

Напольные радиаторы панельного типа — сборные. Перед подключением к системе отопления требуется выполнить несколько действий:

• снять верхнюю и боковые панели;
• установить ножки;
• закрепить ранее снятые панели на прежних местах.

Для того чтобы напольные приборы были более устойчивы, производители отопительного оборудования разработали специальные кронштейны. Они крепятся к поверхности пола, после чего прикручиваются ножки или корпус батареи. При необходимости и для большего удобства монтажа используют кронштейны, регулируемые по высоте.

Фото 2. Специальные кронштейны с подвешенным на них напольным биметаллическим радиатором отопления.

Нормативные требования

Высота подоконника

Во всех без исключения домах советской постройки стандартное расстояние от пола до окна составляло 70 — 85 сантиметров.

Как легко заметить, оконные проемы начинаются не от пола.

Почему? Да просто потому, что на подоконную тумбу монтировались радиаторы отопления, создающие тепловую завесу перед оконным проемом.

Функция радиатора — создать тепловую завесу перед окном.

Зачем окнам нужна тепловая завеса? Она решает как минимум две проблемы:

Исключает появление холодных сквозняков. Воздух с улицы, проникающий внутрь через зазоры оконных рам, смешивается с восходящим потоком воздуха от горячей батареи;

Окно без тепловой завесы станет источником холода зимой.

Прогревает стекла, исключая образование на них конденсата и изморози.

Созданная радиатором тепловая завеса прогревает стекла.

ГОСТ на высоту окна от пола отсутствовал в СССР, нет его и сейчас. Однако косвенное упоминание этого параметра можно найти в СНиП 3.01.01-87, в котором излагаются требования к несущим и ограждающим конструкциям.

Какой же должна быть высота окна от пола по СНиП? Документ дает следующие рекомендации:

1. Радиатор отопления должны отделять от пола как минимум 10 сантиметров. Зазор необходим для того, чтобы близость пола не ограничивала конвекцию воздуха;
2. Зазор между батареей и подоконником должен быть равен как минимум 6 — 8 сантиметрам. Цель создания зазора та же — не препятствовать конвекции.

Расстояния от радиатора до подоконника и пола.

К этим значениям следует добавить высоту самого отопительного прибора.

Размеры радиатора МС-140.

Сложив размер зазоров и высоту батареи, мы получим 76,8 см. Именно таким будет минимально допустимое расстояние от окна до пола.

Типичная высота оконного проема над полом.

Площадь окон

На какой высоте устанавливают окна от пола строители — мы выяснили. Теперь нам предстоит узнать, существуют ли какие-то нормативные ограничения их максимальной площади.

Чрезмерно большая площадь окна может создать владельцу проблемы.

Ответ найдется в СНиП 2.08.01-89, регламентирующий строительство жилых зданий. Согласно этому документу, соотношение окна к площади пола помещения должно лежать в диапазоне 1:5,5 — 1:8.

Отношение площади окон к площади пола для помещений разного назначения.

Итак, вы решили пойти против правил. Вас не интересует, на какой высоте от пола располагаются окна в многоквартирных домах типовых проектов и какую площадь они имеют: ваши окна должны быть панорамными, высотой от пола до потолка.

Одобряю. Три года назад я рассуждал так же. И сейчас, по прошествии этого времени, я могу привести ряд веских аргументов в пользу французских окон.

Довод первый: обзор

Если ваши окна выходят не на помойку или глухую стену соседского дома — почему бы не насладится красивым пейзажем? Для меня этот аргумент был основным. Дом расположен так, что фронтоны мансарды смотрят на живописные горы и гавань, и закрывать их глухими стенами не хотелось вовсе.

Красивый пейзаж — основной аргумент в пользу большой площади окон.

Довод второй: освещенность

Как известно, естественное освещение оптимально для глаз. Наше зрение формировалось при вполне конкретном спектре света — солнечном, и отклонения от этого спектрального состава глаза переносят весьма… скажем так — неодобрительно.

Эволюция приспособила наши глаза к вполне конкретному спектру освещения.

Понятно, что большая площадь окон обеспечит яркое естественное освещение комнаты круглый год

Это особенно важно для детей, которые учатся по бумажным учебникам и много пишут в ходе выполнения домашних заданий

Чем больше окна, тем лучше освещено помещение.

Довод третий: восприятие пространства

Квартира с окнами в пол кажется гораздо просторнее, чем та же квартира с оконными проемами стандартного размера. Причина — в том, что часть видимой границы пространства отсутствует. Да, на реальную полезную площадь окна повлиять не могут, но зрительное восприятие помещения изменится радикально.

Комната с французскими окнами выглядит больше реального размера.

Радиаторы для панорамных окон

В данной статье мы рассмотрим основные варианты обогрева помещений с панорамными окнами, их достоинства и недостатки. Большие, широкие окна в пол создают неповторимую атмосферу в доме: наполняют помещение светом, открывают потрясающий вид. Одновременно, современные энергосберегающие стеклопакеты позволяют применять панорамные окна даже в российских условиях. Неудивительно, что данное архитектурное решение набирает все большую популярность. Но оно, в то же время, требует и более тщательного планирования предстоящих ремонтных работ.

Внутрипольные конвекторы для панорамных окон

Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.

Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:

• Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
• Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
• В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.

Внутрипольные конвекторы для панорамных окон.

Плюсы:

• Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
• Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле

Минусы:

• Не всегда возможна установка конвекторов по техническим причинам
• Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
• Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.

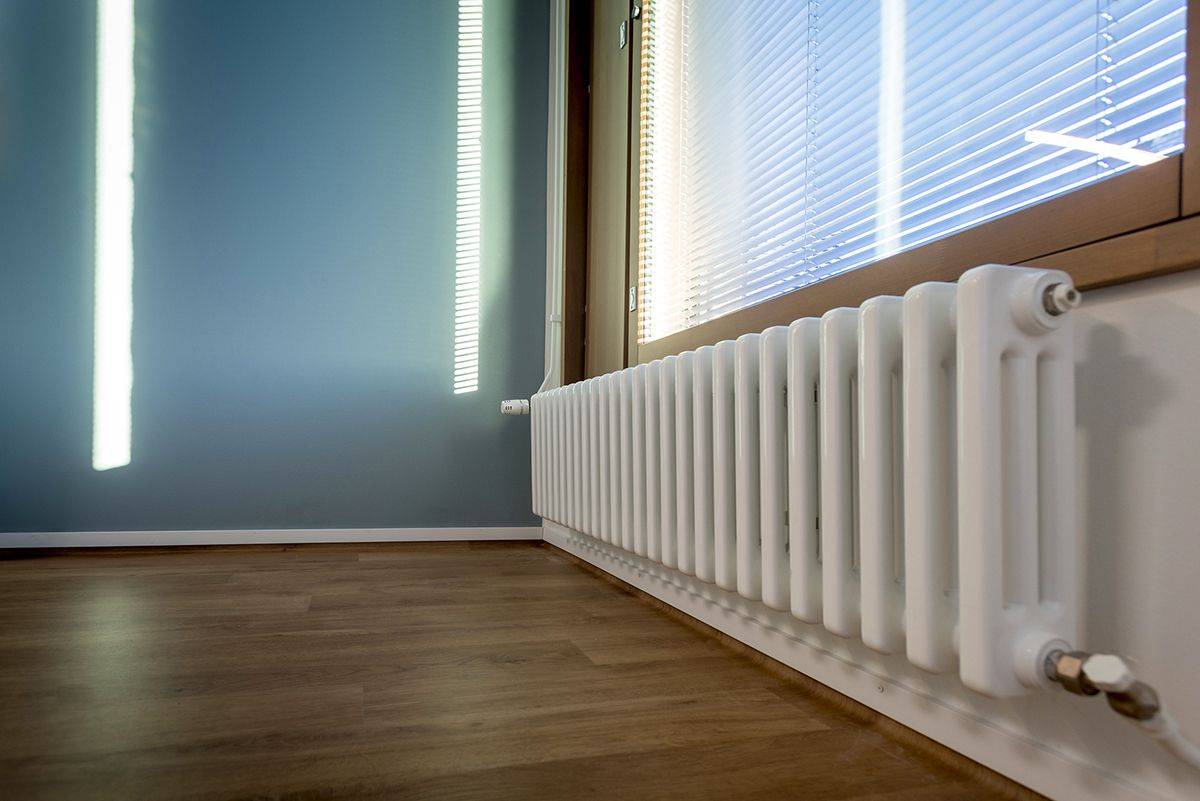

Низкие радиаторы для панорамных окон

Другим решением для отопления могут служить низкие напольные радиаторы. Они более универсальны — могут быть установлены практически при любой разводке труб в квартире и при любой высоте заливки пола.

Основным недостатком низких радиаторов является то, что они частично перекрыывают вид из окна, а в некоторых случаях могут и мешать его полному раскрытию, а также мойке стекол.

Плюсы:

• Радиаторы располагаются непосредственно напротив окна — защащиют окна от конденсата, а также помещение от сквозняков.
• Низкие напольные радиаторы могут быть установлены практически в любых условиях: любая разводка труб и высота пола.

Минусы:

• Радиаторы частично закрывают панорамное окно
• Низкие радиаторы также будут мешать открыванию окна (если предусмотрено его конструкцией), а также в некоторых случаях — мытью окна.

Радиаторы рядом с окнами

Интересным дизайнерским решением могут являться радиаторы, расположенные рядом с панорамными окнами. В этом случае радиаторы равномерно прогревают помещение и при этом не закрывают окно. Основным недостатком здесь является не оптимальное расположение радиаторов отопления.

Плюсы:

• В большинстве случаев это самый недорогой вариант
• Большой выбор в месте расположения радиатора, а также в выборе модели радиатора
• Радиаторы легки в уборке

Минусы:

• Радиатор не перекрывает потоки холодного воздуха со стороны окна, в результате чего рядом с окном температура может быть ниже, чем в остальном помещении
• В некоторых случаях возможно образование конденсата на стекле, но это скорее вопрос недостаточной вентиляции или плохого качества стеклопакета.

​​

Отопительные приборы для панорамных окон

Все больше людей, выбирая квартиру или строя частный дом, отдают предпочтения панорамным окнам. Такое решение делает помещение визуально просторнее, светлее, открывает обзорный вид на улицу и добавляет комфорта проживания в целом. Но, к сожалению, в этой ситуации есть и свои недостатки, а именно – обогрев помещений с таким остеклением. Любое окно является одним из основных источников теплопотерь и соответственно, чем больше площадь окна, тем больше теплопотерь.

Почему важно правильно отапливать панорамные окна

Согласно строительным нормам и правилам (СНИП), на стене под каждым окном должен располагаться отопительный прибор, что уже противоречит отоплению панорамного окна (в связи отсутствием под ним стены) и усложняет его обогрев. Если просчитать необходимую теплоотдачу на площадь помещения и установить радиаторы на других (соседних или противоположной) стенах или отопить помещение с помощью теплого пола, пренебрегая при этом обогрев окна в пол, можно столкнутся с следующими проблемами:

• Запотевание окна. При большой влажности в помещении, нахождении в нем большого количества людей, отсутствии утепления стен, при плохо утепленной крыше (касается последнего этажа) и еще из-за ряда причин, окна до пола (при отсутствии правильного их обогрева) могут запотевать. Данная ситуация может пагубно сказываться на сроке службы окон, эстетическом виде большого остекления и здоровье людей, находящихся в помещении (запотевание увеличивает влажность в помещении, что способствует развитию вредных микроорганизмов).
• Перепад температуры в помещении. Если не обогревать источник больших теплопотерь (панорамное остекление), окно и ближняя к нему часть комнаты будут холодными и, если основная часть помещения будет отапливаться радиаторами или теплым полом, в комнате возникнет перепад температуры. Перепад температуры вызывает стресс у организма, снижает иммунитет и учащает заболевания.
• Недостаточный обогрев помещения. Эта проблема является еще более серьезней, чем перепад температуры. Из-за отсутствия обогрева остекления, даже правильно просчитанные отопительные приборы в помещении могут не справляться с качественным отоплением. В следствии этого мы получаем холодное помещение, в котором не комфортно не только жить, но и просто находится в зимнее время. Для устранение этой проблемы необходимо переделывать разводку труб отопления в помещении таким образом, чтобы подключить еще один отопительный прибор (обогревающий непосредственно окно), а это иногда обходится, как новый ремонт, в этом помещении.

Но, всех этих проблем можно избежать, правильно и вовремя подобрав отопительные приборы для панорамного остекления.

Какие отопительные приборы подходят для панорамных окон

Итак, для обогрева панорамного остекления можно выделить 3 основных вида отопительных приборов:

1. Низкие радиаторы на ножках (напольные батареи)
2. Внутрипольные конвекторы (встраиваемые конвекторы)
3. Вертикальные радиаторы (высокие батареи)

Низкие радиаторы отопления

– это отопительные приборы, имеющие высоту от 130 до 300 мм.

Преимущества отопления панорамных окон низкими радиаторами:

• Небольшая стоимость (по сравнению с высокими радиаторами и внутрипольными конвекторами);
• Огромный выбор по материалу изготовления, высоте, ширине глубине, теплоотдаче и дизайну;
• Много вариантов подключения (нижнее, боковое, седловидное, диагональное);

Недостатки отопления панорамных окон низкими батареями:

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Сферы и особенности применения, эффективность

Узкие батареи стали альтернативой для обычных батарей в условиях изменившихся стандартов строительства. Они идеально подходят к панорамным и витражным окнам. Кроме того, в ванные комнаты, туалетные помещения, балконы габаритные батареи не всегда вписываются. При своих миниатюрных размерах низкие батареи практически не уступают стандартным аналогам по эффективности, если установка выполнена без нарушения технологий.

Низкие горизонтальные конструкции находят применение в узких комнатах, где имеются низкие стены, перегородки или панорамные окна. Они также незаменимы для небольших лоджий и балконов, так как не занимают много места. В длинных комнатах и коридорах тоже устанавливают узкие горизонтальные батареи.

Особенности данных отопительных приборов

Батареи, которые встраиваются внутрь пола, отличаются наличием следующих элементов:

• теплообменник. Представляет собой трубку из металла, внутри которой циркулирует теплоноситель. В приборах электрического типа применяются нагревательные трубчатые элементы. Для повышения теплоотдачи на теплообменник надеваются тонкие пластины из меди или алюминия. Между ними и контуром отсутствует зазор, что в несколько раз повышает эффективность работы системы отопления. Это возможно благодаря применению особой технологии при изготовлении таких деталей; Схема подключения батареи для отопления пола
• решетки. Закрывают нишу с теплообменником. Могут быть съемными или несъемными, в зависимости от модели. Последний вариант представляет собой готовый блок, который устанавливается внутрь пола;
• клапан сброса. Данный механизм предназначен для удаления лишнего воздуха из системы после заполнения теплообменника теплоносителем. Он необходим, поскольку встраиваемые в пол батареи находятся ниже всего относительно других элементов отопления. Поэтому возникает проблема завоздушивания системы, что значительно снижает ее эффективность;
• ввод. Осуществляется при помощи торцового или бокового соединения.

Виды низких радиаторов для отопления окон от пола

Низкие радиаторы отопления для панорамных окон представлены в ассортименте практически всех производителей. От стандартных отопительных приборов они отличаются малой высотой (до 200-300 мм). Компактные напольные крепления позволяют их устанавливать перед панорамным стеклом или при низких подоконниках, не боясь ухудшить обзор и испортить весь внешний вид оконной конструкции. Для повышения теплоотдачи низкие напольные радиаторы исполняются с большей длиной, относительно классических радиаторов. Помимо эстетического эффекта, это гарантирует повышение технических достоинств данных устройств: большую площадь обогрева, отсутствие «холодных» углов и, как следствие, конденсата.

• Алюминиевые радиаторы
• Биметаллические радиаторы
• Стальные радиаторы
• Напольные конвекторы
• Медно Алюминиевые радиаторы

Перед тем как установить радиаторы для панорамных окон, необходимо учесть характеристики отопительной системы, размеры остекления, тип трубопровода и выбрать один из трех вариантов отопительных приборов.

Низкие алюминиевые радиаторы

Алюминиевые радиаторы – одно из наиболее популярных и востребованных решений при оборудовании отопления для панорамного остекления. Это лучший вариант для отопления окон в пол с помощью автономной отопительной системы, который порадует целым рядом достоинств:

• Легкий монтаж благодаря малому весу.
• Эталонная теплоотдача и нагрев помещения.
• Легкость и высокая скорость регулировки температурных параметров при помощи встроенных клапанов (алюминий быстрее реагирует на изменение температуры теплоносителя).
• Для нагрева требует малый объем воды, что снижает энергозатраты на отопление.

Однако стоит учитывать, что алюминиевые радиаторные батареи не подходят для эксплуатации в условиях резких перепадов давления и низкого качества теплоносителя. При наличии мелких механических крупиц, химических реагентов и других примесей алюминиевые радиаторы быстро выходят из строя.

Низкие биметаллические радиаторы

Биметаллические радиаторы с минимальной высотой, представленные в нашем каталоге, лишены главного недостатка алюминиевых конкурентов – они подходят для эксплуатации в отопительных системах с низкими гидравлическими качествами. Их внутренняя поверхность, которая контактирует с водой, выполнена из стали, а наружная – из алюминия, что определяет достоинства радиаторов:

1. Не подвержены воздействию ржавчины, коррозии, устойчивы к химикатам. Могут устанавливаться в квартиры с центральным отоплением.
2. Выдерживают высокие перепады давления.
3. Алюминиевая оболочка улучшает внешний вид и теплоотдачу.
4. В отличие от алюминиевых радиаторов, совместимы с любыми типами трубопроводов.

Низкие стальные радиаторы

Стальные радиаторы отлично подходят для использования как в автономных, так и в центральных отопительных системах. Представлены, как правило, секционной конструкцией, которая отличается отличной теплоотдачей, но выглядит не так эстетично и требует больших ресурсов для нагрева.
