Изготовление биокамина своими руками

Жидкие «дрова»: как сделать биокамин своими руками, видео модели, управляемой дистанционно

В качестве чистого топлива, которое не дает ни копоти, ни дыма, ни иных продуктов горения, в биокаминах своими руками, пошаговая инструкция по изготовлению которого имеется далее, применяется специальный биоэтанол, большую и малую емкость которого, можно легко приобрести в специализированных магазинах. Такое горючее может быть совершенно жидким, расход его несколько больше, а может быть гелеобразным, которого хватит на дольше. Причем, при небольших размерах горелки, такой бутылочки может хватить надолго, правда, если вы собираетесь зажигать свой камин ежедневно, тогда лучше обеспечить запас топлива впрок.

Причем некоторые народные умельцы, которые сами точно знают, как сделать биокамин своими руками в квартире, рекомендуют обратить внимание и на самостоятельное приготовление топлива для него. Не нужно быть настоящим химиком, чтобы в верных пропорциях смешать ингредиенты, основой которых является самый обычный этиловый спирт, который без проблем можно приобрести в ближайшей аптеке

Однако, это далеко не просто и если вы плохо представляете себе, о чем вообще идет речь, то лучше не рисковать, так как дело придется иметь с легковоспламеняемыми и горючими жидкостями.

Промышленное топливо для биокамина

1. Биоэтанол составляет более 95% от всего количества горючего.
2. Около 1% принадлежит метилэтикетону.
3. В составе также имеет вещество битрекс, в количестве одного грамма, на сотню литров.
4. В составе топлива будет и вода, приблизительно 3-5% от общего объема.

Домашнее горючее для камина «на столе»: не стоит браться за то, чего вы не умеете

• Для производства топлива потребуется обычный 96%-й спирт, который при горении не имеет совершенно никакого цвета. Именно потому огонь нужно «раскрасить».
• Лучшим средством, для того, чтобы окрасить пламя, является самый обычный бензин для зажигалок. Авиационный бензин «Калоша», или же Б-70 станет оптимальным вариантом.

Этан нужно смешать с бензином, причем лучше не применять автомобильный, ввиду крепкого запаха, который едва ли кому-то понравиться в квартире. Керосин также не пойдет, именно по той же причине. Для разведения ориентируйтесь так, что на один литр спирта, потребуется около 40-80 граммов бензина. Такое топливо будет хорошо гореть, главное не допустить расслаивания, то есть применять горючее нужно сразу же, и каждый раз при заправке процедуру придется повторять, потому лучше всего воспользоваться промышленными, заводскими вариантами, которые и более безопасны, да и толку от них, если честно, гораздо больше.

Устройство

Конструкция биокамина достаточно проста – главной ее частью является топливный бак

Немаловажно также и декоративное оформление

Разновидностей рассматриваемого прибора есть немало. Встречается, в частности:

• настольный (подойдет для очень маленькой квартиры);
• напольный;
• стационарный (встроенный в традиционный портал);
• настенный.

Кроме резервуара, есть в нем еще горелка – этот последний элемент создается либо из металла или же из камня искусственного происхождения. Имеется в продаже их огромное количество, потому подобрать максимально для вашего конкретного случая подходящий вариант не составит труда.

Создавая биокамин своими руками, следует знать, что у горелки обязательно должна иметься специальная крышка-заслонка – ее перед розжигом открывают и используют вновь при необходимости загасить пламя. Помимо прочего, она еще обеспечивает и защиту горючего от испарения.

Подходящее топливо просто заливается в емкость, и когда нужно – поджигается. Оно не имеет запаха и не создает опасных для здоровья человека испарений, а просто распадается на воду и углекислый газ.

Резервуар ставят на специальную площадку либо, к примеру, размещают в стеклянном корпусе, похожем на аквариум, но изготовленном из огнеупорного материала. Бак окружают дополнительно разного рода декоративными элементами:

• красивыми камешками;
• имитацией дров или угольков и пр.

Именно благодаря им и создается надлежащая атмосфера в комнате.

Основные разновидности

Цена на готовые топливные блоки может сильно отличатся. Это могут быть как недорогие модели, так и изделия, имеющие высокую стоимость. Для того чтобы не переплачивать за бак, рекомендуем ознакомиться с его основными разновидностями и вариациями:

Горелка. Данный элемент имеет доступную стоимость, а небольшие габариты и компактное размещение, позволяет выполнить одновременную установку сразу нескольких таких баков для одного биокамина. Горелки представлены в виде открытого пламени, регулировка и быстрое прекращение горения которого невозможна, что достаточно небезопасно. Также огонь не заключается в рамки, горит в открытом очаге;

Топливный резервуар. При горении топлива в такой ёмкости, за счёт специальной заслонки, в воздух не выделяются характерные запахи биоэтанола. Регулировка уровня огня и его полное затухание возможно за счёт поворотного механизма. Такие модели имеют более высокую стоимость, могут иметь как настольное, так и угловое, подвесное, островное, пристенное или встроенное расположение. Самостоятельная сборка этого бака практически невозможна, так как внутреннее строение достаточно сложное.

Самая простая настольная модель, с декором поверхности камнями

Самая простая настольная модель, с декором поверхности камнями

Покупная напольная модель, с прозрачными боковинами, выполненными из жаропрочного стекла

Покупная напольная модель, с прозрачными боковинами, выполненными из жаропрочного стекла

Правила изготовления

Если вы хотите выполнить сборку топливного блока своими силами, советуем придерживаться следующих правил:

1. Если конструктивные особенности предусматривают наличие стекла и некоторых элементов изготовленных из него, выбирайте исключительно огнеупорное, жаростойкое покрытие;
2. Горелка подвергается воздействию высоких температур и сальному нагреву, именно поэтому для её сборки используйте исключительно нержавеющую сталь;
3. Для дополнительной защиты, внутреннее содержимое должно перекрываться сеткой с мелкими отверстиями для поступления воздуха. Далее укладываются декоративные элементы, такие как: камни или керамические дрова;
4. Для того чтобы в биокамине можно было легко образовать пламя, заранее установите пропитанный биоэтанолом достаточно длинный фитиль. Закрепите его между камнями, так чтобы один его конец находился прямо в топливном резервуаре.

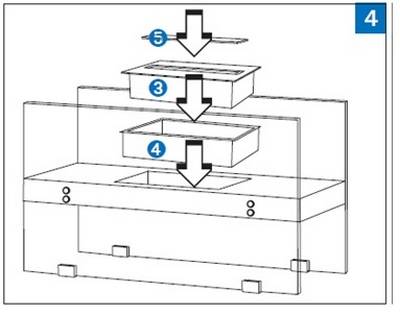

Поочерёдность установки и выполняемых действий

Поочерёдность установки и выполняемых действий

Заслонка для бака должна иметь небольшой угол наклона

Заслонка для бака должна иметь небольшой угол наклона

Габаритные размеры одной из покупных моделей, взять которые можно за основу при самостоятельном изготовлении

Габаритные размеры одной из покупных моделей, взять которые можно за основу при самостоятельном изготовлении

Для того чтобы вы могли более подробно и детально ознакомится с различными вариациями изготовленных биокаминов, рекомендуем просмотреть фото расположенные в данной статье.

Что такое биокамин и его функции в интерьере квартиры и дома

Биокамин (экокамин) – устройство, предназначенное для обогрева помещения и работающее на экологически чистом топливе. Не требует монтажа дымохода или вытяжки. Может быть установлен в квартире с любым стилевым решением интерьера, привнесёт в него ноту уюта, спокойствия и гармонии. Самостоятельно экокамины можно изготавить из недорогих подручных материалов.

При установке биокамина не требуется монтировать дымоход и вытяжку

Конструкции для украшения и обогрева помещения могут быть мало- и крупногабаритными

С их помощью оформляют зоны отдыха и релакса, акцентируют внимание на каком-либо элементе интерьера, нередко используют в качестве атрибутов романтического вечера. Для их установки в городских квартирах не требуется ни разрешений, ни согласований. Производители экокаминов предлагают широкий ассортимент моделей

Есть конструкции, управляемые дистанционно, оснащённые системой расхода топлива

Производители экокаминов предлагают широкий ассортимент моделей. Есть конструкции, управляемые дистанционно, оснащённые системой расхода топлива.

Преимущества экокаминов:

• при обогреве помещения не снижают уровень влажности воздуха;
• не требуют сложного монтажа;
• 100% отдача тепла, так как исключены его потери при прохождении через дымоход.

Пошаговая инструкция по изготовлению

Современная промышленность предлагает потребителям готовые биокамины, а также различные аксессуары и детали для их изготовления. Имея набор деталей, можно сделать биокамин по оригинальному эскизу. Предлагаем несколько вариантов простых конструкций.

Настольный

Для изготовления настольного камина необходимы следующие детали:

• Металлическая коробка – основа для топливного бака;
• Банка или кружка из нержавейки;
• Металлическая сетка;
• Жаропрочное стекло;
• Шнурок-фитиль;
• Герметик;
• Декоративные камни.

Галька не только украшает камин, но и позволяет сохранять больше тепла

Монтаж состоит из следующих этапов:

1. Изготовление защитного экрана. Ориентируясь на размеры металлического ящика-корпуса, вырезают 4 куска стекла. Затем из этих элементов изготавливают корпус, скрепляя стеклянные заготовки герметиком.
2. Склеенный экран крепят на ящик-основу.
3. В центр ящика устанавливают подготовленную кружку-топливный бак и накрывают её сеткой, вырезанной по размеру корпуса. Для прочности по углам сетку рекомендуется прихватить сваркой.
4. В центр сетки крепят шнур-фитиль, опускают нижний конец в топливный бак-кружку.
5. На сетку укладывают декоративные камни.

Напольный

Внешне напольный биокамин может в точности повторять настоящий, выложенный из кирпича, но можно придать прибору совершенно оригинальную, неповторимую форму. Основу выполняют из металлопрофиля, облицованного гипсокартоном, деревом, пластиком или металлом. В первую очередь определяются с размерами и готовят чертёж.

Напольный камин не займёт много места и отлично впишется в интерьер

Монтаж состоит из следующих этапов:

1. Разметка стены и монтаж каркаса. Из металлопрофиля изготавливают прямоугольный короб и крепят его к стене. Вертикальные стойки корпуса скрепляют перемычками. Основание камина также изготавливают из металлопрофиля.
2. Обшивка каркаса. Смонтированный каркас обшивают подготовленными листами гипсокартона (или другим материалом).
3. Внутренние стенки ниши под горелку обшивают жаропрочным материалом. На заднюю стенку монтируют слой каменной ваты.
4. Швы заклеивают сеткой (серпянкой), заделывают гипсовой шпаклёвкой. Затем всю поверхность зачищают наждачкой и покрывают грунтовкой.
5. Облицовка. Гипсокартон обклеивают облицовочным материалом: декоративным камнем, пластиком, плиткой и т.п.
6. Установка бака и горелки. Из металлического листа толщиной более 3 мм делают прямоугольный ящик, соответствующий габаритами основанию корпуса. На него монтируют горелку – металлический картридж. Верхняя панель горелки – металлическая пластина с прорезями. Ящик устанавливают в основание подготовленного каркаса. Для безопасности под корпус с горелкой подкладывают металлический лист.
7. Монтаж защитного стекла. Переднюю стенку камина закрывают жаропрочным стеклом, вырезанным по размерам ниши.
8. Декорирование топливного бака. Вокруг горелки укладывают декоративные камни или керамические дрова.
9. Горелки с топливом накрывают металлической сеткой, сверху укладывают камни или декоративные дрова.

Настенный

Конструкция настенного камина в целом совпадает с напольным вариантом. Основу настенной модели составляет металлический корпус вытянутой прямоугольной формы. Камин представляет собой металлическую раму, обшитую гипсокартоном. Внутрь рамы устанавливают корпус с топливным баком.

Настенный биокамин представляет собой плоскую вытянутую раму

Заднюю стенку закрывают листом нержавеющей стали. Между листом и стеной прокладывают слой каменной ваты (2-3 см). Выступающие края ваты закрывают металлическими уголками. Переднюю стену камина закрывают экраном-стеклом.

Общая информация

Биокамин представляет собой простую систему, в основе работы которой лежит сжигание жидкого топлива, биоэтанола. Биологическое топливо является ничем иным, как натуральным спиртом, поэтому при горении выделяется лишь пар и незначительная часть углекислого газа. Чистый спирт горит синим пламенем, а в камине должен полыхать желтый огонь, поэтому в биоэтаноле присутствуют различные добавки, которые добавляют огню реалистичности.

Отметим, что важно не только то, что самодельный биокамин прост в изготовлении, но и то, что для своей работы он не требует установки дымохода, вытяжки, подведения инженерных систем и коммуникаций. Все что нужно для полноценной работы системы, регулярное проветривание помещения для подачи свежего воздуха насыщенного кислородом

Ведь как вы наверно знаете, кислород активно используется в процессе горения спиртового топлива.

Скромный биологический камин

Несмотря на то, что принцип работы и устройство биокамина всегда одинаковое, существует большое количество различных вариаций исполнения этого прибора. Чаще всего в магазинах можно встретить следующие разновидности:

• Напольные варианты могут устанавливаться вдоль стены или иметь конструкцию для размещения в углу комнаты. Эти системы бывают крупногабаритными или могут иметь небольшой размер, позволяющий перемещать биокамин в любую точку комнаты.
• Подвесные и встраиваемые варианты имеют более скромные размеры. Такие экокамины подвешиваются на стены, либо монтируются в специальные ниши, заранее подготовленные для этих целей. Интересный момент заключается в том, что подобные устройства закрепляются как в стенах, так и в мебели, например в шкафах, на журнальных столах.
• Настольные варианты представляют собой миниатюрное исполнения напольного биокамина. Эти декоративные устройства прекрасно обоснуются на вашем столе, полке или тумбочке. Настольный биокамин проще всего сделать самостоятельно, чтобы полноценно оценить, как работают подобные устройства.

Настольная вариация на тему биокамина

Вне зависимости от того, какая конструкция биокамина выбрана, в заводских моделях обычно предусмотрена возможность регулировки высоты и напора пламени. В случае самостоятельного изготовления это можно сделать, поработав с горелками.

Устройство биокаминов

В основе всех видов биокаминов лежит топливная емкость с грелкой. В специальный отсек для топлива добавляется необходимое количество этанола или биоэтанола и поджигается. Они могут внешне отличаться, но принцип работы у них одинаковый. В конструкции любого отсека должна быть предусмотрена затворная крышка, закрытие которой прекращает горение.

В качестве декоративного оформления можно использовать множество материалов:

• камни (искусственные и натуральные),
• специальные декоративные элементы, имитирующие дрова,
• морские или речные раковины.

По сути, в качестве обрамления могут использоваться практически любые жаропрочные материалы.

А вот с выбором топлива не все так гладко. Можно использовать готовые заводские смеси. Они продаются в емкостях объемом от 500 миллилитров до 5 литров.

В состав таких смесей входят следующие компоненты:

• Этиловый спирт (этанол). Чаще всего это биоэтанол – этиловый спирт, выработанный из остатков растений, содержащих большое количество сахара. Его больше всего в составе – около 95%.
• Вода – около 4%.
• Различные добавки. Состав их может отличаться у разных производителей, но чаще всего это метилэтикетон и битрекс. Их содержание в составе смеси очень мало.

В среднем стандартный биокамин небольшого размера потребляет от 0,3 до 0,7 литра топлива в час. При средней цене на него от 200 до 350 рублей за литр стоимость работы такого изделия в час составит порядка 100 рублей. Что является явным недостатком подобных конструкций.

Поэтому многие задумываются о самостоятельном изготовлении топлива и это возможно

Но важно помнить, что это опасно, ведь при работе с горючими и легковоспламеняющимися жидкостями следует соблюдать правила безопасности.. Итак, лучшим вариантом изготовления топлива для биокамина является использование так называемого медицинского спирта (этанола)

Для этого необходимо строго соблюдать последовательность и пропорции смешивания всех ингредиентов

Итак, лучшим вариантом изготовления топлива для биокамина является использование так называемого медицинского спирта (этанола). Для этого необходимо строго соблюдать последовательность и пропорции смешивания всех ингредиентов.

Изготовление подобной смеси проходит в несколько этапов:

• В аптеке или другом месте приобретается чистый этиловый спирт.
• В специализированном магазине необходимо купить бензин, который используется для заправки зажигалок.
• Далее спирт и бензин смешиваются, исходя из пропорции на 1 литр спирта 50-100 миллилитров бензина.
• Тщательно перемешать до получения однородной жидкости.

Смешивать необходимо непосредственно перед тем как она будет залита в емкость и подожжена. Иначе бензин начнет отслаиваться от спирта, что может привести к пожару и ожогам.

В конструкции любого отсека должна быть предусмотрена затворная крышка, закрытие которой прекращает горение

Виды

Биокамины отличаются не только функциональностью и типом горелки, а и способом установки и предназначением.

1. Встраиваемые – это биокамины, которые предусматривают установку в ниши. Это может быть как выделенное пространство в гипсокартоне, так и в мебели.
2. Настенные – предназначены для подвешивания на стену с помощью специальных креплений.
3. Напольные – в большинстве случае это большие модели биокаминов, которые располагаются на полу или любой другой ровной поверхности.
4. Настольные – небольшие модели, которые можно с легкостью поставить на стол в любом помещении. Преимущества таких биокаминов в том, что существует возможность без особого труда перенести их в другую комнату.
5. Порталы – данные модели имеют вид стандартных каминов на дровах. При их правильной установке любой гость не заметит разницы с классическим вариантом.
6. Угловые – данные тип биокаминов предусматривает их установку в углу помещения. Они бывают как напольными, так и подвесными.

Преимущества и недостатки

Экокамины имеют свои положительные черты и недостатки.

К преимуществам их использования можно отнести:

1. Удобство использования. Для его установки не требуется создания дымохода, капитального основания, жаропрочной обвязки. Это позволяет устанавливать его в любом месте. Конструкция простая и легкая, что позволяет переносить ее в удобное место или перевешивать.
2. Простота конструкции и приемлемая стоимость элементов, которые можно приобрести отдельно. Ассортимент изделий велик, можно подобрать что-то индивидуально. Также, эти изделия можно приобрести по индивидуальному заказу.
3. Безопасность. Топливо при горении распадается на абсолютно безопасные составляющие. Устройство камина такого, что стенки защищены от возгорания. Это позволяет использовать в изготовлении портала даже дерево или гипсокартон. Розжиг осуществляется с использованием специального устройства – зажигалки.
4. Высокая функциональность. Помимо эстетического удовольствия от наблюдения за огнем, камины дают еще тепло.
5. Надежность. Конструкция не имеет сложных деталей, которые могут ломаться, истираться. Срок эксплуатации не ограничен, если пользоваться им правильно. Обслуживание камином минимальное, поскольку нагара от горения не образуется.
6. Возможность выбора изделия любого дизайна, изготовление на заказ. Стоимость простой модели доступна большинству покупателей.

К недостаткам можно отнести:

1. Работает биокамин на одном виде топлива.
2. Специальное топливо, производящееся для каминов, стоит довольно дорого. Час обогрева этим агрегатом обойдется в сумму не менее 100 рублей.
3. Помещение обязательно следует проветривать.

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

• Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
• Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
• Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
• Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
• Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
• Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Рабочие параметры

Чтобы знать, какой биокамин выбрать, необходимо учитывать его технические характеристики, а не только внешний вид. Параметры демонстрируют преимущества и недостатки модели для конкретного помещения.

Важные характеристики и их значение.

• Мощность очага. Указывает на такие особенности как теплоотдача, высота пламени и его насыщенность. Мощность сооружения может доходить до 7 кВт, чего, теоретически, достаточно для обогрева помещения с площадью 70 кв. м. С другой стороны, в теплое время года работа мощного биокамина принести неудобства из-за сильного жара.
• Расход топлива. Зависит от выбранного режима работы. В среднем, на 1 час работы требуется 500-700 мл горючего.
• Объем бака. Демонстрирует продолжительность горения на одной заправке, и может достигать 9 л. Во время заправки стоит учитывать рекомендации разработчиков, а именно – дать биоэтанолу выгореть до конца.
• Материал и толщина горелки. Оптимальное решение – нержавейка от 3 мм или керамика. Существуют двухконтурные конструкции, собирающие излишки горючего, возвращая его в топливный блок.

Сказать, какой биокамин лучше, не учитывая помещение, невозможно.

Обратите внимание на то, что биокамин имеет высокий КПД, но сравнительно небольшую теплоотдачу (учитывая размеры топки). Применять оборудование для отопления крайне нежелательно – это не рационально с точки зрения стоимости топлива

Есть еще один недостаток, который стоит учитывать – необходимость в проветривании комнаты из-за неизбежного выделения углекислого газа в процессе горения. Если речь идет о небольшой комнате и мощном приборе, то недостаточно будет открыть двери в другие комнаты, и потребуется открыть форточку или окно.

Рис. 5. Процесс заливания биоэтанола

Основные требования

Прежде всего необходимо определиться с тем, какой аппарат нам необходим: большой биокамин для установки на пол, подвесной вариант, либо совсем маленький прибор, сделанный для использования на столе, рабочем или журнальном. Для работы нам потребуются чертежи конструкции, эскизы и наброски общего вида биокамина.

В качестве основного критерия для производства следует выбрать качество. Именно качество послужит отличным залогом для длительного использования аппарата и обеспечит максимальную безопасность его эксплуатации. Таким образом даже горелка для биокамина сделанная своими руками должна работать исправно, без сбоев, ведь отопительный блок устройства самый важный.

При разработке и создании горелки для биокамина следует обратить внимание на следующие аспекты:

Подбирая материалы для топки биокаминов всегда стоит отталкиваться от высококачественных, пожаробезопасных вариантов. В частности закаленный металл будет оптимальным решением для горелки, поскольку наряду с отличными жаропрочными характеристиками, он еще и достаточно податлив для обработки. Из чего бы вы не выбирали, всегда анализируйте факторы безопасности, простоты работы с материалом

В этом плане керамика красива, но не так доступна для обработки.
Разрабатывая чертеж горелки биокамина специалисты советуют уделить особое внимание топке и резервуару для хранения топлива. Желательно сделать отсеки для биоэтанола с толстым дном и стенками, чтобы предотвратить возможные нарушения в работе системы

Свой биокамин необходимо сделать безопасным для использования, максимально уменьшить вероятность деформации его корпуса, исключить возможность выливания топлива из бака.

Основная часть любого биокамина

Кроме безопасности, следует учесть и другие нюансы в работе прибора. Например, для равномерного распределения огня внутри аппарата можно положить поверх горелки металлическую сетку. Она дополнительно станет основой для декоративных элементов

Так же важно учитывать расстояние от горелки до стенок защитного экрана биокамина. Желательно выдержать его не менее 10-15 сантиметров

Если устройство биокамина предполагает несколько горелок, то их необходимо разместить на некотором удалении друг от друга.
Внутреннее устройство горелки для биокамина несложное, здесь очень важную роль играет фитиль, который соединяет топливный блок прибора с внешней частью. В процессе работы устройства биоэтанол пропитывает ткань фитиля, тем самым поднимаясь из резервуара в очаг. В качестве фитиля можно использовать шнурок, следует аккуратно проложить его внутри аппарата и вывести в незаметном месте наружи, скрытом декоративными элементами.
Проводя работы по сборке прибора, следует внимательно проверять все крепления на предмет надежности. Если схема сборки составлена неверно, следует усовершенствовать конструкцию аппарата и продумать новый вариант.
Когда топка биокамина собрана, необходимо не только визуально оценить полученный результат, но и убедиться в отсутствии деформаций прибора, появившихся при сборке. Если видимых нарушений нет, то можно продолжить работы по подготовке аппарата к работе.
Продумывая устройство биокамина и разрабатывая чертежи, следует определиться с внешним видом устройства. Немаловажную роль здесь будет играть портал или защитный экран, созданный из огнеупорного стекла, построенный таким образом, что обзор на огонь будет со всех сторон и углов.
