Самодельная бурильная установка для бурения скважин на воду: плюсы и минусы

Сколько стоит пробурить скважину на даче самому своими руками

Сколько это стоит? Стоимость бурения у специализированных организаций составляет от 800 до 1300 рублей за погонный метр, без учета стоимости труб. Поэтому общая цена за работу составляет от 8000 до 260000 рублей. Обсадочные трубы стоят от 450 рублей/метр (пластиковая) и до 1500 рублей/метр (стальная).

Расчет для каждого способа:

1. Роторный способ: бур от 1800 от 4000 рублей +вышка от 300 руб (за проволоку) до 4000 рублей +6000 рублей штанги +1800/4000 рублей лебедка + 1000/2000 рублей мелкие материалы. Итого, без стоимости труб, примерно выходит от 10900 до 20000 рублей.
2. Для бурения с помощью дрели и помпы: дрель и болгарка 3000 рублей + сварочный аппарат 2000 рублей + ключи гаечные 600 рублей + насос 4000 рублей + прочие расходники 2000/3000 рублей. Итого выходит около 12000 или 13000 рублей без учета стоимости труб.
3. Бурение канатно-ударным способом: канат или трос 700/1500 рублей + вышка от 300 (проволока) до 4000 рублей + коронки для бурения от 400 до 5000 рублей + 2000/3000 рублей на остальные расходники. Итого, не учитывая обсадные трубы, цена на бурение составит от 3400 до 13500 рублей.
4. Бурение комбайном: сварочный аппарат 2000 рублей + трубы около 4000 рублей + коронки для бурения от 400 до 5000 рублей + 2000/3000 рублей прочие расходы. Итого получается от 8400 до 14000 рублей.
5. Бурение рыбацким ледобуром: ледобур 2500/5000 рублей + трубы от 4000 рублей + лопата 250/2750 рублей + тачка 450/2500 рублей + 2000 остальные расходники. Итого, без стоимости труб, получается от 9200 до 16250 рублей.

Рекомендуем ознакомиться с видео, в котором рассказано о ручном бурении на даче:

С одной стороны, самостоятельное бурение скважины намного удешевляет процесс. С другой стороны, это занятие требует много времени, усилий, сообразительности. Минусом такого источника является ограниченность глубины, потому что сделать своими руками артезианскую скважину очень трудно.

Положительной стороной самостоятельного бурения скважины на участке, будет отсутствие громоздкой техники и последствий от неё, быстрое прокачивание источника до чистой воды.

Обсадные трубы

При бурении скважин в обводненной и неустойчивой почве используют обсадные трубы. Они необходимы для того, чтобы стенки скважины не осыпались. Как правило, в таких случаях применяют специальные установки под названием «Штанга Келли». Это наиболее распространенный сухой метод бурения с применением роторных установок.

Вообще без обсадных труб невозможно представить строительство скважин и обустройство месторождений полезных ископаемых. Их помещают в скважину, тем самым предотвращая осыпание породы. Трубы либо вкручиваются друг в дружку, либо скрепляются муфтами, образовывая некое подобие колонны на всей глубине работы.

Характеристики буровых установок

• Назначение буровой установки
• Грузоподъёмность/глубина бурения
• Тип привода
• Способ бурения
• Тип шасси (для самоходных установок)
• Крутящий момент (кНм)

БУРОВЫЕ НАСОСЫ

Основной элемент бурового насоса представляет собой пор­шень, совершающий возвратно-поступательные перемещения в цилиндре и создающий давление для движения объема жид­кости. Буровые насосы обычно используют для обеспечения циркуляции большого количества бурового раствора (19— 44 л/с) по бурильным трубам через насадки на долоте и об­ратно на поверхность. Следовательно, насос должен создавать давление, достаточное для преодоления значительных сил со­противления, и перемещать буровой раствор.

Применяют насосы двух типов:

двухцилиндровые насосы (дуплекс-насосы), включающие в себя два поршня двойного действия (в этом типе насоса пор­шень создает давление одновременно при поступательном и об­ратном ходе);

трехцилиндровые насосы, в состав которых входят поршни одинарного действия (в этом типе насоса поршень создает дав­ление только при поступательном ходе).

Регулировать объем и давление можно, изменяя внутренний диаметр цилиндра (путем использования цилиндровых втулок разных диаметров) или размеры поршня.

Это интересно: Как рабтает аппарат для разгонки нефтепродуктов АРН-ЛАБ-03?

Как сделать МГБУ шнекового типа?

Главный рабочий элемент – бур. Чтобы его сделать потребуется труба из стали диаметра 100 мм. Верхнее окончание нужно оснастить винтовой резьбой, чтобы мини-установка для бурения скважин на воду была прочной, а вот нижнее окончание оснащается винтовым элементом сечения до 200 мм. Конечно, канатно-ударный инструмент более простой в изготовлении, зато шнековый отлично себя зарекомендовал на плывучих грунтах.

Для облегчения работы шнеком, лучше подобрать еще отрезок трубы длиной до 1,5 метров и нарастить к тройнику. Так удобнее будет перехватывать бур в случае применения ручного труда. Перед началом действия бур заглубляется, проворачивается и вынимается для удаления грунта. И так повторять процесс, пока не будет достигнута нужная глубина скважин для воды. Как и в случае с канатно-ударным инструментом, на шнековую бурильную конструкцию можно прикрепить редуктор.

Подготовка оборудования и инструментов для работы

Инструменты для бурения скважины.

Профессиональные бурильщики используют специально предназначенные для таких целей установки. Небольшую скважину можно создать при помощи обыкновенной треноги с лебедкой. Эта конструкция будет поднимать и опускать буровой инструмент. Сам инструмент собирается из бура, бурильных штанг, колонковой трубы и бурильной колонки.

Самостоятельное устройство скважины потребует применения металлического шнека. Вполне подойдет обыкновенный ледобур для зимней рыбалки. Однако бур обязательно должен быть изготовлен из стали высокой прочности. Это наиболее бюджетный и простой вариант обустройства скважины своими руками. Помимо перечисленных приспособлений, вам понадобится следующее:

1. Обсадная и водопроводные трубы.
2. Шланги.
3. Кессон.
4. Скважинный насос.
5. Фильтры.
6. Вентили.
7. Тележка для вывоза грунта.
8. Бочка или подобное приспособление, на которое можно будет вставать и проворачивать бур на высоте.
9. Лопаты.
10. Щебень.
11. Нанос и шланг для «раскачки».

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

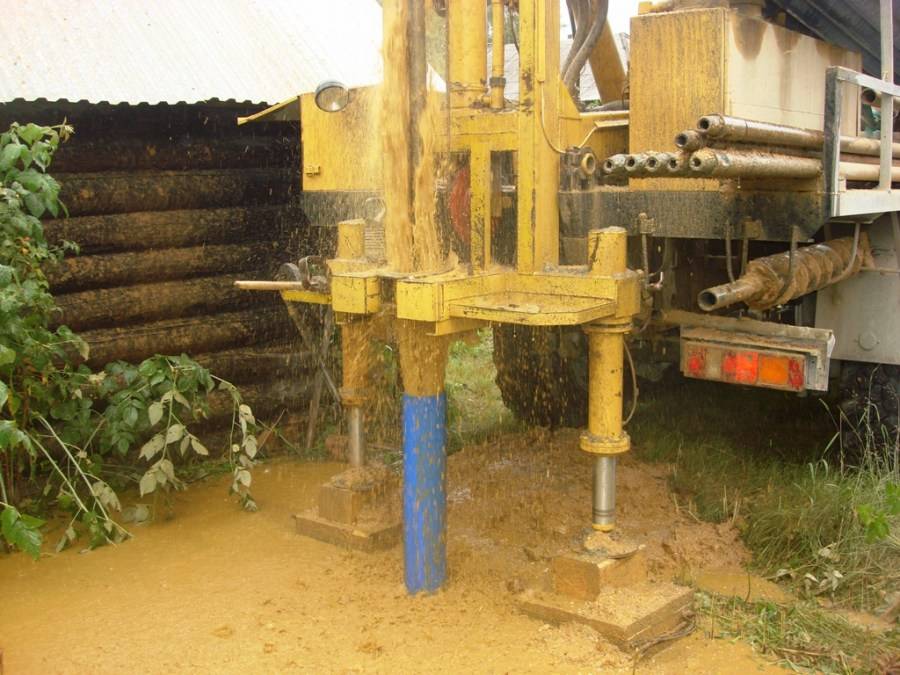

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Варианты бурения скважины

Вышеперечисленные разновидности скважин (к скважинам «на известь» или артезианским это не относится) можно пробурить с помощью таких технологий:

• Роторное бурение (происходит за счет подвижной буровой установки).
• Колонковое бурение (используется кольцевидный бур).
• Шнековое бурение с помощью установки шнекового бура.
• Ударно-вращательное бурение. Заглубление бура дополнительно происходит с вымыванием земли водой. Этот вариант трудоемкий для индивидуального использования.
• Ударно-канатное бурение. В этом варианте устанавливается буровое долото, забивающееся в землю без выемки земли. Земля просто уплотняется по сторонам от центра долото. Вбивается долото при помощи треноги с лебедкой.

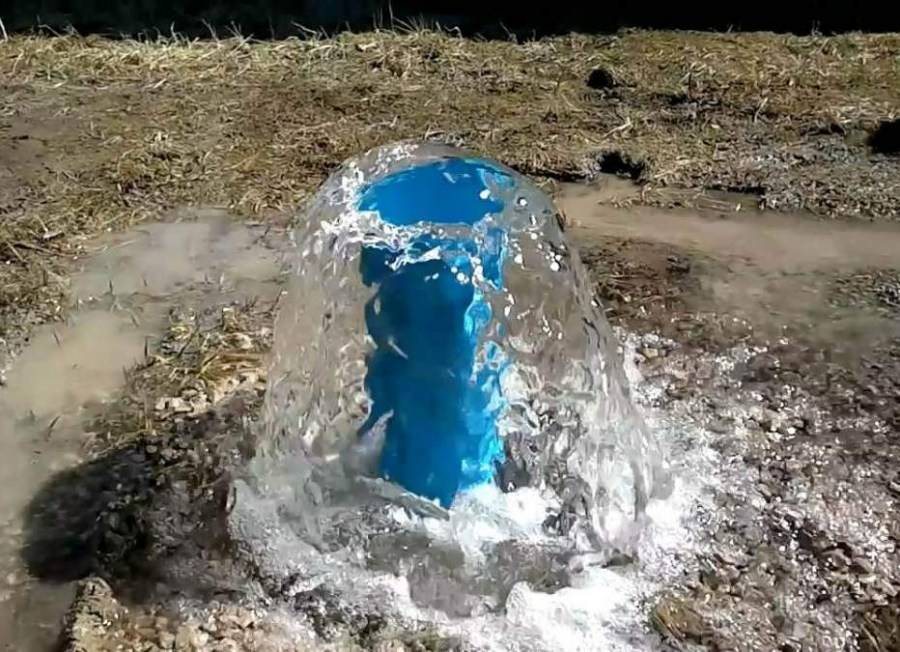

Артезианская скважина (на известняк)

Конструктивно она напоминает скважину на песок. Главным отличием является отсутствие фильтрующей сетки в нижней секции труб и глубина источника. Вода из таких сооружений поступает из водоносных слоев, располагающихся в толще известняка. Благодаря чему она получается чистой, с небольшой степенью минерализации.

Достоинства:

• Производительность. Способна обеспечивать потребителей жидкостью в объеме от 1 до 3м3/час.
• Беспрерывная подача воды. На водоотдачу не влияет время работы насоса. При пятиминутном или двухчасовом режиме дебит одинаковый.
• Бактериологическая чистота. Артезианские слои практически не подвержены загрязнениям с верхнего пласта почвы, канализационным стокам.
• Долгий срок службы. Эксплуатация скважины с одной трубой происходит в течение 20-30 лет. При использовании 2 труб (пластиковая вставляется в железную) функционирует до 50 лет.

Существенный недостаток только один — высокая цена.

Сдача объекта, демонтаж техники и оборудования

Завершив все этапы создания скважины, сотрудники компании проводят демонтаж буровой установки и засыпают землей приямок (углубление на рабочей площадке, сделанное еще до начала бурения). Демонтированные конструкции увозят с вашего участка, а вы получаете полностью подготовленную к работе скважину. Помимо этого, специалисты оценивают производительность вашей скважины и качество воды, которую она выдает. В заключение вас должны подробно проинструктировать о правилах эксплуатации, после чего вы подписываете акт принятия выполненных работ и получаете паспорт на свою водяную скважину.

Тэги на странице:

Наши телефоны +7(937)532-77-37, +7(8442)50-18-61

Ручное гидробурение скважин на воду своими руками

Для начала необходимо определить водоносный слой. От глубины его залегания зависит количество обсадных труб и сложность бурения скважины. Особенности грунта помогут узнать земельные органы. Подготовительные работы включают определение источника воды, и запас жидкости для работы.

Ручное гидробурение включает такие этапы:

1. Наливание воды в приямок и ее замешивание с глиной.
2. Включение мотопомпы. Через шланги промывочная жидкость перетекает к бурильной установке. Дальше жидкость перетекает в первый приямок. Там вода фильтруется. Чистое вещество направляется в другие приямки.
3. Чтобы достичь водоносного слоя используются дополнительные штанги.
4. Дальше необходимо извлечь штанги и установить обсадные трубы.

Для этого применяют обсадные трубы толщиной в 6 мм. Материал для труб может быть разным. Используется пластик, сталь, азбестоцемент.

Обсадные трубы следует снабдить фильтрующими установками. Тогда вода будет более чистой и качественной. Дальше необходимо еще раз промыть скважину.

Также предусматривается замывка при прохождении плавуна, чтобы скважина не обвалилась и не засыпалась песком. Для этого применяют клей обойный КМЦ. Но если прокачать воду до чистоты, то можно надеть сетку на фильтрующую трубу.

Виды буровых установок

Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.

Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.

Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.

Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.

В зависимости от техники бурения станки делят еще на несколько групп.

Ударно-канатные

Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.

Шнековые

Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.

Вращательно-роторные

Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.

Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Виды буровых установок на воду

Канатно-ударный вариант считается самым популярным. Грунт рушится посредством груза, бросаемого вниз, затем рыхлые массы вынимаются и цикл повторяется до тех пор, пока глубина скважин под воду не достигнет нужного размера.

Если используется вращательная установка, бурение становится проще и сложнее. Проще потому, что не требуется серьезных физических усилий, а сложнее из-за того, что чертеж установки более подробный, с массой дополнительных нюансов и подобная самодельная буровая установка потребует финансовых затрат.

Профессионалы выделяют 4 основных типа малогабаритных бурильных установок (МГБУ):

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

1. Ударно-канатного бурения . Оборудование представляет собой раму, закрепленную на основание в виде треугольника и оснащенное рабочей желонкой или долотом, подвешенным на тросе. Самый простой чертеж, удобство работы и сборки – явные плюсы системы, а как она действует, покажет видео.
2. Шнековые конструкции подразумевают выемку грунта посредством шнека без промывания скважин водой.
3. Роторные МГБУ имеют функцию гидробурильных систем. Ручная малогабаритная конструкция – самый простой вариант, где вместо электрического привода используется ручной труд. Никаких проблем не доставят чертежи и сборка, но чтобы пробить шахту придется потратить немало часов.

Как изготовить бур для скважин своими руками

Для бурения скважины в мягких породах и на небольшой глубине бур можно изготовить самостоятельно. Он будет вполне пригодным для этой операции, и вы можете сэкономить денежные средства

Изготовление бура из дисков

Для самостоятельного изготовления бура из дисков необходимо иметь навыки и опыт в сварочном слесарном деле.

Конструкция:

1. режущая часть (диски);
2. составная штанга;
3. рукоять.

Этапы изготовления:

• Стальной прокат длиной 70 мм с одной стороны затачивается под пику. Диаметр прута подбирается под диаметр трубы (штанга).
• С другого конца нужно снять фаску под сварку. Получаем наконечник бура.
• К штанге приварить наконечник. Сварной шов зачистить.
• Металлический диск, диаметр 150 – 200 мм толщина 2 – 3 мм, разрезается пополам.
• Хорошо заточить. Заточка влияет на способность бура врезаться в почву.
• Полудиск приварить к трубе под углом в 20° на расстоянии 50 мм от края наконечника относительно горизонтальной плоскости.
• Полученные режущие кромки приваривать напротив друг друга.
• Угол между двумя ножами должен составлять 30°.
• На противоположном конце штанги предусмотреть соединение со следующим коленом или ручкой. Можно закрепить при помощи накладок и болтового крепежа.

Совет: Для лучшего проникновения ножей в почву придайте им форму спирали, а потом выполните закалку.

Инструменты и материалы

Для изготовления бура вам понадобиться:

1. сварочный аппарат и электроды;
2. труба;
3. круглые диски;
4. болгарка;
5. стальной прокат

Альтернативный вариант бура

По конструкции такой же, как и предыдущий бур. Съемные ножи позволяют выполнять проход разной ширины.

Технология производства:

• Из листовой стали вырезать круглые заготовки необходимого размера.
• По центру сделать отверстие на 1 – 2 мм больше диаметра проката.
• Из трубы вырезать втулки длиной 40- 60 мм, просверлить отверстия с противоположных сторон и нарезать резьбу под болты для крепления.
• Болгаркой на заготовках для ножей сделать надрезы и придать им форму винта.
• Ножи заточить под углом 60°.
• Ножи приварить к втулкам напротив друг друга.
• В штанге выполнить отверстия с резьбой под крепление ножей.
• Концу штанги со сторону режущей части можно придать заостренный вид под углом 30° или приварить к нему сверло.

Изготовление ложкового бура

Предназначен бур для работы на сыпучих грунтах. Конструкция очень проста и его изготовление в домашних условия не вызовет затруднений.

Процесс изготовления:

1. Кусок листовой стали сворачиваем в цилиндр нужного диаметра и формируем головку бура. Длина головку – 700 мм.
2. В боковом основании выполняем прямоугольный или спиралевидный вырез, ширина 5 – 7 мм длина 300 – 350 мм от края.
3. Внутри головки грунт держится за счет уплотнения и прилипания. Для песчаной почвы вырез делается уже.
4. С противоположной стороны начала прорези приваривается конусная насадка.
5. К насадке приваривается штанга.
6. Со стороны прорези приваривается сверло. Ось сверла должна быть смещена на 10 -15 мм относительно оси штанги.

Методика и принцип гидравлического бурения скважин ↑

Метод гидравлического прохождения породы заключается в бурении скважин водой, под давлением подаваемой в углубление. Напор глинистого раствора, состоящего из смеси глины и воды, размывает породу и поднимает на поверхность. Используют напор одновременно с работой бурового снаряда. Жидкость выполняет функции:

• Размывает грунт на дне, способствуя углублению отверстия.
• Охлаждает буровой наконечник при прохождении твердых сухих пород.
• Поднимает извлеченную глину на поверхность.
• Укрепляет стенки ствола: глина остается на поверхности стенки, формируя обмазочный слой, предотвращающий от осыпания песка внутрь колонны.

В роторном бурении напор подают в ствол

Бурение практически любой скважины значительно ускоряется с помощью напора воды. Как вспомогательный метод размывка жидкостью применяется специалистами при роторном и вращательном бурении для размягчения пород при использовании ударных снарядов.

Какой источник можно пробурить с помощью насоса ↑

Гидробурение используется как оптимальный метод в обустройстве скважин на воду любой глубины и конструкции. Универсальность гидравлического бурения – в возможности адаптации технологии к любым условиям:

• Неглубокие скважины (глубиной до грунтовых водоносов) пробивают вручную ударным снарядом или ручным буром, воду подают в ствол обычным бюджетным насосом типа «Малыш».
• Песчаные скважины (глубиной до 25 – 40 м) пробурить бытовым насосом невозможно. Используют буровые установки с подключаемыми мотопомпами и разными наконечниками-бурами.

Песчаные скважины бурят малогабаритной техникой

Артезианские источники пробивают крупногабаритной техникой с профессиональными инструментами. Вода используется в качестве охлаждающей жидкости, когда достигают твердых известняковых слоев, для ускорения прохождения и подъема мягких поверхностных грунтов.

В каких грунтах можно использовать гидробурение ↑

Гидробурение скважин применяют на всех типах грунта, кроме скальных пород и грунтов с каменистыми включениями крупного размера. При прохождении твердых грунтов камни дробят, используя долото, а напором воды вымывают фрагменты на поверхность.

Бурение поверхностной скважины можно выполнить с помощью обычного насоса (поверхностного или погружного), подключенного к резервуару с жидкостью. В мягких глинистых грунтах применяют смесь глины с водой. Мастера меняют состав раствора в зависимости от плотности и состава породы в шахте: вымыванием водой с примесью кварцевого песка бурят скважины в твердых слоях.

Поверхностный насос подключают к шлангам

Преимущества применения гидравлического бурения – экологичность и высокая скорость проведения работ. Метод отличается самой низкой трудоемкостью, ведь поднимать вручную извлеченный из ствола грунт не нужно. Стоимость оборудования – минимальная, применить в качестве помпы можно домашний насос. Еще одно преимущество – возможность провести полный цикл, от гидробурения скважины на дачном участке до запуска водопровода, своими руками, без привлечения специалистов. Верхний слой грунта на участке практически не повреждается, поскольку тяжелая техника не задействуется при обустройстве скважин на песок.

Устройство оборудования

Мини-буровая установка имеет определенные конструктивные особенности. При желании подобную технику можно собрать своими руками или приобрести. Большой популярностью сегодня пользуется сдача бурового оборудования в аренду. Каждый владелец загородной недвижимости может выбрать приемлемый вариант для себя.

Малогабаритная установка имеет в своем составе вертлюг. Он передает движущий момент к вращающемуся буровому стволу от мотора. Вертлюг обеспечивает выход отработанной породы после ее промывания из скважины. В его корпусе есть движущаяся часть. Внутри этого элемента крепко зафиксированы штанги.

Оборудование имеет герметизированный патрубок. Через него подается жидкость для промывки внутрь скважины. Различные модификации представленного прибора позволяют подобрать лучший агрегат для условий участка.

Чертеж гидробура

Я руководствовался тем, что девайс должен быть легко повторяем и мог изготовить любой, кто заинтересовался этой темой.

Потребуется 2 уголка, 75 мм ширина одной стороны, толщина стенки 8 мм и длиной 30 см. И 2 уголка длиной 65 мм, толщиной стенки 5 мм. Так же необходима труба диаметром 32 мм.

Режущая часть бура будет под конус на 2 см. Обрезаем и затачиваем под конус.

На режущей кромке делаем разметку от каждого края по 17 мм. Необходимо вырезать так, чтобы труба не доходило до режущей кромки примерно 10 см.

Что бы отверстия для струи воды было побольше, осталось только болгаркой немного выпилить внутреннюю часть уголка, заодно сделаем с каждого края и снаружи уголка фаску.

Чтобы бур не цеплялся острыми краями, когда мы его будем вытаскивать острые края уголков необходимо срезать.

Далее намотаем на трубу миллиметровую верёвку для того чтобы обеспечить миллиметровый зазор и сваркой перехватываем. Для более тщательного сваривания трубу вынимаем.

Теперь нам потребуется 20 отрезков дюймовой металлической трубы по 2 метра каждая. На концах необходимо снять фаски, что бы можно было нарезать резьбу. Кроме одной, потому, что этот один край будет привариваться нашему буру.

С одной стороны, резьбу нарежем на половину длины муфты, сразу их накрутим и немножечко прихватим сваркой, чтобы исключить раскручивания в процессе бурения.

С другой стороны, нарежем резьбы чуть побольше, примерно на всю длину муфты и накручиваем гайки, которые предохраняют трубу от раскручивания.

!!! По поводу нарезания резьбы, рекомендую идти к токарю. так как это трудное занятие для такого диаметра труб.

На ту трубу на которой не было резьбы надеваем наш бур выставляем везде одинаковые зазор и обвариваем как показано на фото.

Подготовим ребра для центровки бура. Уголок 65 на 65 мм два отрезка по 15 см. Чтобы не цеплялся срезаем по 3 см с каждой стороны. Теперь нужно приварить к нашему буру по разные стороны, где-то сантиметров 30-50 от края.
