Подготовительный этап и пошаговая инструкция по сооружению
Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.
Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
Выбирайте профиль так, чтобы его габариты превышали размеры стойки
Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.
После того, как ручная буровая установка собрана, подсоединяем напор воды.
Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.
Изготовление ударного бура
Прежде, как сделать бур для скважины своими руками, следует внимательно ознакомиться с принципами ударной технологии. Существует два варианта рабочего приспособления:
- Забивная штанга с копьеобразным остриём. Используется для устройства абиссинских скважин.
- Пустотелое долото-желонка, изготовляемое из массивного обрезка трубы.
Принцип действия этих устройств также различен. Забивная штанга углубляется в грунт посредством вертикальных ударов по её верхней оконечности молотом-копром, либо просто массивной кувалдой. Долото само выступает в качестве ударного механизма. Оно поднимается на определённую высоту, после чего сбрасывается вниз. Для удобства использования ударных приспособлений, их размещают на станине в виде треноги или прямоугольника.
Штанга
Станина изготовляется из металлических труб или уголков. Рекомендуемая высота конструкции должна быть не менее 3-4м, чтобы молот или долото в свободном падении могли набрать достаточную для заглубления скорость. Детали станины скрепляются посредством электросварки, либо на болтовом соединении. Первый вариант проще, но после окончания бурения конструкцию придётся разрезать на части.
Это не имеет особого значения, если вы в дальнейшем не собираетесь использовать данное буровое устройство. Если же предполагаете и в дальше применять данный механизм, то лучше, затратив чуть больше времени и сил, соединить элементы станины болтами. Разборный вариант позволит осуществлять транспортировку бурового приспособления, а также упростит его хранение.
Вверху станины крепим блоки, через которые будут переброшены тросы. Этими тросами подымается вверх ударная деталь создаваемой буровой установки – молот-копр или долото. Подъём осуществляется либо непосредственно руками, либо с помощью ворота. Последний вариант лучше использовать, когда масса ударной детали очень высока, и поднимать её руками затруднительно.
Далее приступаем к изготовлению ударного элемента. Для забивки абиссинской скважины это может быть просто массивный кусок металла, подвешиваемый на станину при посредстве блочной системы. Он действует по принципу молота: падая с высоты, бьёт по верхушке забиваемой штанги, углубляя её в почву. Желонка сама выступает и как ударный элемент, и как заглубляемая деталь станка.
Желонка
Для изготовления желонки потребуется отрезок тяжёлой трубы диаметром 10-12см и длиной до 1,5м. Масса заготовки должна быть приблизительно 50-80кг. Такой вес позволит без труда подымать долото при помощи мускульной силы одного-двух человек. И в то же время долото получается достаточно массивным, чтобы при падении с высоты 3-4м заглубляться в грунт.
Как сделать надежную конструкцию?
Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:
- вертлюг;
- буровую штангу;
- лопастной бур;
- мотор-редуктор;
- мотопомпу с рукавом;
- шланг для подачи бурового раствора.
Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.
На схеме наглядно изображено устройство заводской малогабаритной буровой установки с вертлюгом, буровой штангой, буром, электромотором, лебедкой, насосом и т.д.
Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.
Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.
Бур — это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.
Для каких грунтов применяется?
Процедура бурения скважин данным методом напрямую зависит от того, с каким типом грунта приходится работать, и где находится область протекания подземных вод.
Мягкая не сыпучая почва
Работа с такими грунтами возможна только в случае использования усовершенствованной конструкции. Модернизированный бур способен оборудовать скважину в глиняных или болотистых землях. Конструкция такого аппарата включает двутавровое долото, укрепленное крестовиной. Для предотвращения обвала устья рекомендуется устанавливать обсадные трубы.
Сыпучая почва
Для обустройства водозабора в песчаных грунтах или плывучих породах необходимо использовать ударные установки с плоскими сосудами, способными собирать землю. Почва прорабатывается бурильным аппаратом медленно, при этом возникает необходимость укрепления полученного отверстия обсадной трубой по всей длине
В процессе бурения сыпучей почвы подвижный участок земли способен уйти, поэтом работу стоит выполнять осторожно, с учетом необходимых требований
Каменистая порода
Если основание сложено галечником, гравием или другой каменистой породой, то для бурения скважин следует использовать двутавровое долото. Проработанный слой в процессе вынимают плоской желонкой, оборудованной клапаном. В случае необходимости увеличения ширины ствола рекомендуется оборудовать установку расширителем. С его помощью удастся обвалить стенки ствола и сделать проход шире. А также расширитель способен ускорить выемку обрушившейся породы.
Во время бурения скважины сложности способны возникнуть в случае обработки скальных пород. При работе с таким грунтом стоит учитывать рекомендации по использованию утяжеленного долота. Если при обустройстве скважины в процессе бурения встречаются трещиноватые нижние слои или оползни, необходимо использовать для их проработки долото с круглыми наконечниками или крестовинами.
Проведение замеров и обустройство участка
Первый этап работ – просчет уровня залегания грунтовых вод. Это требуется для определения сложности бурения и подготовки нужного количества труб.
Наиболее доступный способ – обратиться в соответствующую службу для получения геодезической карты местности. Также следует определиться с водным источником, который будет использоваться для забора промывочной жидкости для бура.
Требуемый объем жидкости для промывки во время бурения определяется с учетом состава грунта и размера скважины, в среднем он составляет от 5 до 21 куб. м воды.
Следующий этап – подготовка рабочего участка. Бурение вручную предусматривает удаление грунта из скважинного канала и обустройство емкостей для промывочного раствора – двух приямков, размеры которых составляют по 1 кубическому метру.
Одна емкость предназначается для слива жидкости и очистки от примесей, вторая – для закачки воды в бурильную установку. Приямки соединяются между собой траншеей, которая обеспечивает свободный ток жидкости. Подготовленные приямки предотвращают растекание грязи по территории участка.
Устройство для бурения монтируется по уровню, чтобы избежать даже незначительного уклона. Шланг помпы на входе устанавливается в первом приямке, а на выходе располагается шланг по направлению к вертлюгу. Через него промывочный раствор попадает в скважинную колонну.
По этой причине подобная буровая технология является достаточно простой и экономичной.
Другие модели буровых установок
В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.
Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.
Бурильная установка с «патроном»
Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.
Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.
Буровая установка своими руками
При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.
Сделайте несколько отверстий в верхней части стакана для прикрепления каната.
При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.
Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.
Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.
Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.
Простая шнековая установка
Самодельный шнек Основным рабочим элементом подобного механизма является бур.
Чертеж бурового шнека
Схема межвиткового шнекового кольца
Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.
Схема разделения диска бура
Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.
Шнековый бур
Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.
Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.
Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.
Бурение выполняется в следующем порядке:
- рабочий инструмент углубляется в грунт;
- делается 3 поворота буром;
- разрыхленный грунт извлекается и убирается.
Способ бурения скважины на воду с помощью шнека
Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.
Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.
В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.
Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.
Удачной работы!
Чертеж гидробура
Я руководствовался тем, что девайс должен быть легко повторяем и мог изготовить любой, кто заинтересовался этой темой. Потребуется 2 уголка, 75 мм ширина одной стороны, толщина стенки 8 мм и длиной 30 см. И 2 уголка длиной 65 мм, толщиной стенки 5 мм. Так же необходима труба диаметром 32 мм.
Режущая часть бура будет под конус на 2 см. Обрезаем и затачиваем под конус. На режущей кромке делаем разметку от каждого края по 17 мм. Необходимо вырезать так, чтобы труба не доходило до режущей кромки примерно 10 см. Что бы отверстия для струи воды было побольше, осталось только болгаркой немного выпилить внутреннюю часть уголка, заодно сделаем с каждого края и снаружи уголка фаску. Чтобы бур не цеплялся острыми краями, когда мы его будем вытаскивать острые края уголков необходимо срезать. Далее намотаем на трубу миллиметровую верёвку для того чтобы обеспечить миллиметровый зазор и сваркой перехватываем. Для более тщательного сваривания трубу вынимаем.
Теперь нам потребуется 20 отрезков дюймовой металлической трубы по 2 метра каждая. На концах необходимо снять фаски, что бы можно было нарезать резьбу. Кроме одной, потому, что этот один край будет привариваться нашему буру. С одной стороны, резьбу нарежем на половину длины муфты, сразу их накрутим и немножечко прихватим сваркой, чтобы исключить раскручивания в процессе бурения. С другой стороны, нарежем резьбы чуть побольше, примерно на всю длину муфты и накручиваем гайки, которые предохраняют трубу от раскручивания. !!! По поводу нарезания резьбы, рекомендую идти к токарю. так как это трудное занятие для такого диаметра труб.
На ту трубу на которой не было резьбы надеваем наш бур выставляем везде одинаковые зазор и обвариваем как показано на фото.
Подготовим ребра для центровки бура. Уголок 65 на 65 мм два отрезка по 15 см. Чтобы не цеплялся срезаем по 3 см с каждой стороны. Теперь нужно приварить к нашему буру по разные стороны, где-то сантиметров 30-50 от края.
Виды буровых установок для воды
Перед тем как построить буровую установку для воды своими руками необходимо немного разобраться в особенностях самых популярных конструкций. Можно выделить четыре основных вида, которые чаще всего используются строителями:
- Шнековая буровая установка для воды. В процессе работы шнек достаёт грунт. Вода для промывки не нужна.
- Ударно-канатная конструкция. Система состоит из рамы и основания в виде треугольника. Основную работу выполняет долото или желонка, которые крепятся на тросе.
- Ручная установка с ротором — это самый простой, с инженерной точки зрения, вариант. В нём даже нет электромотора. Для бурения используется человеческая сила. Подобные установки для добычи воды используются довольно редко в профессиональном бурении из-за медлительности и больших трудозатрат.
- Роторная система по добыче воды — обеспечивает эффективное гидробурение.
Как видите, каждая буровая установка для воды работает по определённому принципу на базе уникальной конструкции. К примеру, если вы будете осуществлять ударно-канатное бурение своими руками, то разрушение слоя почвы будет происходить при помощи груза. Он будет ритмично опускаться вниз, разрушая пласт за пластом.
Внимание! Как только, грунт размягчится — его вынимают из воронки. Затем цикл повторяется вновь, чтобы добраться до воды
Если использовать при работе вращающийся бур, то можно как выиграть, так и проиграть. Выигрыш заключается в том, что вам нужно прикладывать меньше физических усилий. Главная же сложность заключается в конструировании самой конструкции. Она довольно громоздкая и сложная в технологическом плане. Поэтому нужно приложить немало усилий, чтобы сделать её.
Внимание! Определённые конструкционные элементы для буровой установки создать своими руками невозможно. Поэтому будьте готовы к тому, что их придётся купить
Некоторые детали к буровой установке, собираемой своими руками, придётся заказывать у токаря. Главное, чтобы результатом вашей работы стал профессиональный аппарат, который на отлично справится с поставленной задачей. К тому же после использования вы сможете его перепродать или же сдать в аренду.
Довольно часто после успешного бурения скважины на своём участке к человеку, осуществившему данный проект, начинают обращаться соседи с просьбой сделать для них так же. Поэтому постройка буровой установки для воды своими руками может стать первым шагом к началу успешного бизнеса.
Виды буров
Не только буровые установки могут разделяться на виды. Буры, которые вы будете использовать для создания скважины своими руками, также имеют свою классификацию:
Ложковый бур для буровой установки для воды. Данный конструкционный элемент применяется на пластичных грунтах. Обычно это смесь песка и глины. Существует два варианта исполнения. В первом низ ложки делается в форме ковша с резцом с левой стороны. Правая сторона выполняется в виде поперечного выступа. Во втором варианте ложка делается из трубы подходящего диаметра.
Змеевиковый бур нужен для прохождения плотных суглинков. Устройство работает как штопор. Он быстро вкручивается в грунт. Лезвие конструкции делается в форме ласточкиного хвоста. При этом его нужно предварительно закалить. Для изготовления конструкции нужны услуги профессионального токаря, своими руками здесь справиться не получится.
Долото необходимо чтобы пробиться через каменистые породы высокой плотности
При создании конструкции особое внимание нужно уделить углу заострения. От этой характеристики зависит, с каким грунтом вы сможете работать впоследствии
Для твёрдых пород нужно 110—125 градусов, для мягких достаточно 35—70. Также большое значение имеет форма.
Выбор правильного бура также играет важную роль при создании буровой установки для воды своими руками. Если вы подберёте неправильный бур, то просто не сможете углубиться до нужной отметки.
Методы бурения
Методы бурения классифицируют по двум параметрам.
В зависимости от применяемого механизма бурение может быть:
- Механическое;
- Ручное.
Варианты исполнения скважины
В зависимости от принципа работы буры:
- Ударно-вращательный метод;
- Ударный;
- Вращательный.
Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.
Ручной способ
Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.
Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.
Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:
Шнек-бур и станок для бурения скважин своими руками
- Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
- Лопатой выкапывают небольшое углубление для бура.
- Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
- Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
- Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.
Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.
Роторный способ
Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.
Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.
Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.
Ударно-канатный способ
Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:
- Прочный канат;
- Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
- Инструменты для уборки грунта.
Технология и последовательность действий:
Ударно-канатный способ — технология бурения
- Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
- Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
- К верхней части стакана крепят трос.
- Регулируя трос, стакан быстро отпускают на место пробоя.
- Землю из стакана извлекают через каждые пробуренные полметра.
Для создания глубокого колодца привлекают установки типа УГБ-1ВС.
Шнековый способ
Бурение скважины шнеком
Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.
Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.
Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.
Колонковый способ
Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.
Схема колонкового долота для бурения скважины под воду
Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.
Бурение своими руками
Шнековый способ
Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей. Для самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помощников.
Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.
Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.
Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.
Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.
Ударно-канатный способ
Для источника в глинистых и суглинистых почвах применяйте ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.
Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт. Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.
Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого применяют желонку с клапаном, способную поднимать разжиженный грунт.
Желонка — полый металлический цилиндр для поднятия разжиженной породы и грязи из скважины на поверхность.
В чем заключается работа гидробура своими руками
Гидробурения скважин включает разрушение грунта с помощью буровых установок под давлением. Ее обеспечивает масса штанга и вспомогательная бурильная оснастка. Также данные инструменты промывают скважину с помощью бурового раствора.
Для бурения скважины потребуется малогабаритная буровая установка. Ее необходимо приобрести или взять в аренду.
Промывочная жидкость имеет достаточно простой состав – вода с примесью глины. Жидкость затекает во все приямки вокруг места бурения, которые предназначены для свободного передвижения воды. Буровое вещество подается в скважину с помощью мотопомпы.
Функции промывочной жидкости:
- Охлаждение буровой установки;
- Шлифовка стенок скважины;
- Вымывание грязи из источника.
Буровая колонна медленно опускается вниз. Длина инструмента увеличивается за счет подсоединения вспомогательных секций. После достижения необходимой глубины происходит промывание скважины водой. Далее в источнике монтируется насос и начинается работа скважины. Длина скважины зависит от водоносного горизонта. Наиболее дешевым вариантом считается бурение абиссинской скважины. Также отличают артезианский горизонт.

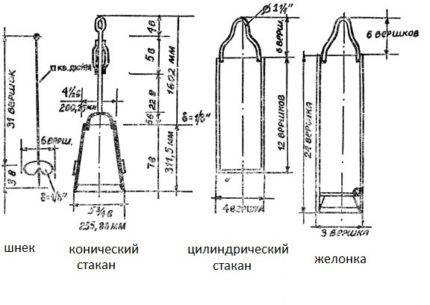

Бур для ударно-канатного бурения
Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.
Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.
Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка
Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.
С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.
Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.
Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.
Желонка – незаменимый инструмент при проходке рыхлых песков, галечников, гравийных отложений. Ее зачастую используют в комплексе с прочими бурами. Чередуют со шнеком или стаканом, не способным извлечь рыхлые и насыщенные водой отложения.
Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.
Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой
Процедуру сбрасывания бура многократно повторяют. Результатом процесса становится на треть заполненный грунтом корпус и увеличивающаяся на 30-40 см пробоина в поверхности земли.
Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.
Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.
Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.
Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно
Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.
- Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
- Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
- Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.
Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.
По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.
Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.
Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.
Чем тяжелее бур, тем быстрее можно достигнуть нужного результата, но необходимо учитывать и мощность лебедки, которой предстоит вытягивать бур с грунтом из ствола скважины.
Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.
Вам также может быть интересна информация по обустройству скважины, промывке после бурения и утеплению на зиму, рассмотренная в другой нашей статье.
