Буровая установка своими руками: изготовление самодельного бура

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Разновидности буров

При сборке буровых установок применяют следующие виды буров:

ложковый;
змеевиковый;
долотовый.

Виды буров

Ложковый бур

Предназначен для бурения скважин в мягких и пластичных грунтах. Изготавливают из стальной трубы. По всей длине элемента выполнена прорезь. Величина зазора — 10—15 мм. Труба с прорезью внешне напоминает ложку.

Левая кромка прорези служит для разрыхления грунта. Правая кромка служит поперечным выступом. Он ограничивает количество наполняемой земли в снаряде.

При вращении ложкового бура резец срезает часть грунта. Срезанный пласт наполняет полость бура землей.

Ложковый бур — виды

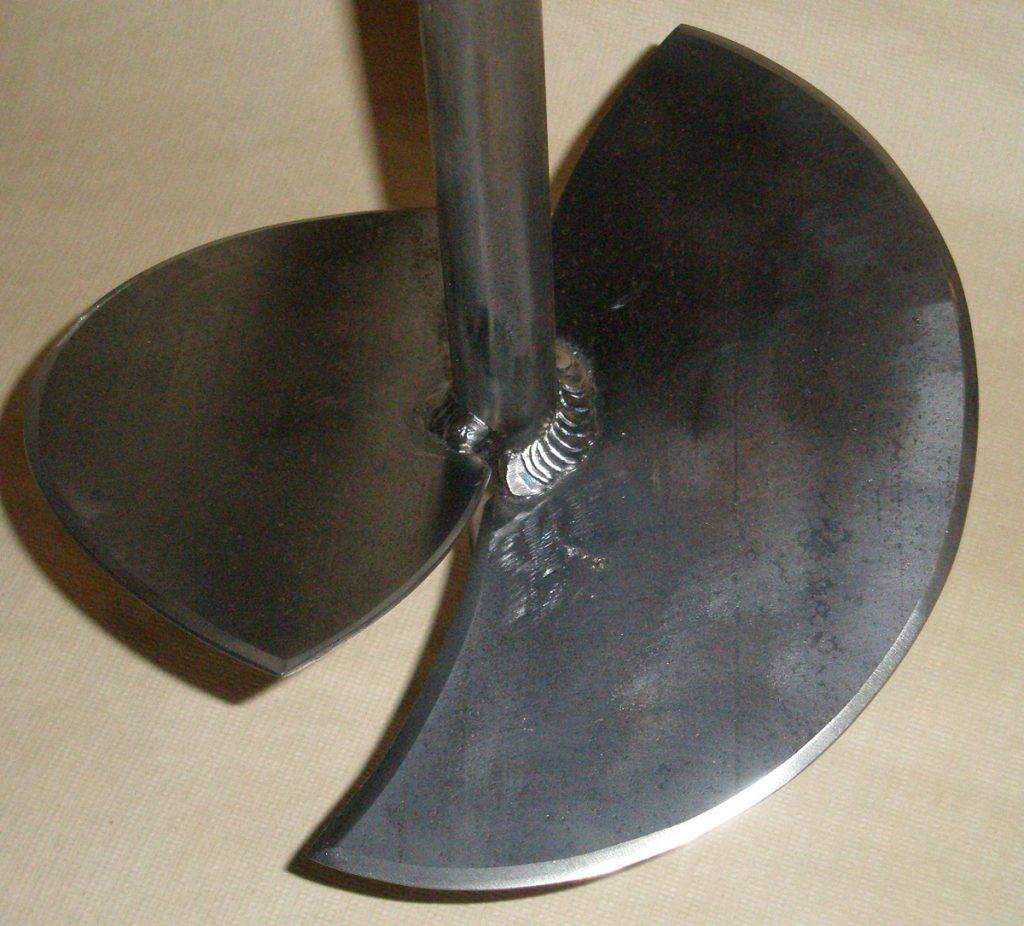

Змеевиковый бур

Применяют при бурении твердых пород. Представляет собой металлический патрубок с лопастями. Каждая лопасть имеет вид ласточкина хвоста. Принцип работы аналогичен действию штопора.

Долотовый бур

Имеет вид стальной трубы сплошного сечения. Наконечник снабжен режущей головкой с наклонными гранями. Для бурения твердых пластов угол заточки бура составляет 110–125°. Для бурения в мягких грунтах — 30–70°.

Долотовый бур

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

подвешиваемого снаряда – желонки, в которую набирается грунт;
каната;
треноги, на которую подвешивается желонка;
лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

в земле делается заглубление шнековым буром;
над отверстием устанавливается конструкция МГБУ;
к канату прикрепляется желонка;
снаряд вводится в отверстие и отпускается в свободное падение;
достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
желонка поднимается на несколько метров и снова отпускается вниз;
эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

болгарка, сварка;
дрель;
металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
материал для каркаса треноги;
лебедка.

Как самому сделать бур для бурения скважин:

Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

металлическая профильная труба с сечением 40*40 мм;
блочек;
ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Предварительные расчеты

Перед тем как начинать бурить ямы под столбы, необходимо произвести предварительные расчеты. Для установки любого столба нужно отверстие. Оно по диаметру немного превосходит размер самого элемента конструкции. Яма должна строго соответствовать параметру столба. Для этого делаются предварительные расчеты. Зачастую они достаточно просты. Если яму сделать слишком просторной, то это приведет к рыхлению почвы. Это недопустимо для столбчатого основания. Фундамент получится шатким и не жестким.

Очень важно рассчитать расстояние между столбами. Для этого используются нехитрые формулы

Здесь на самом деле все предельно просто. Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества.

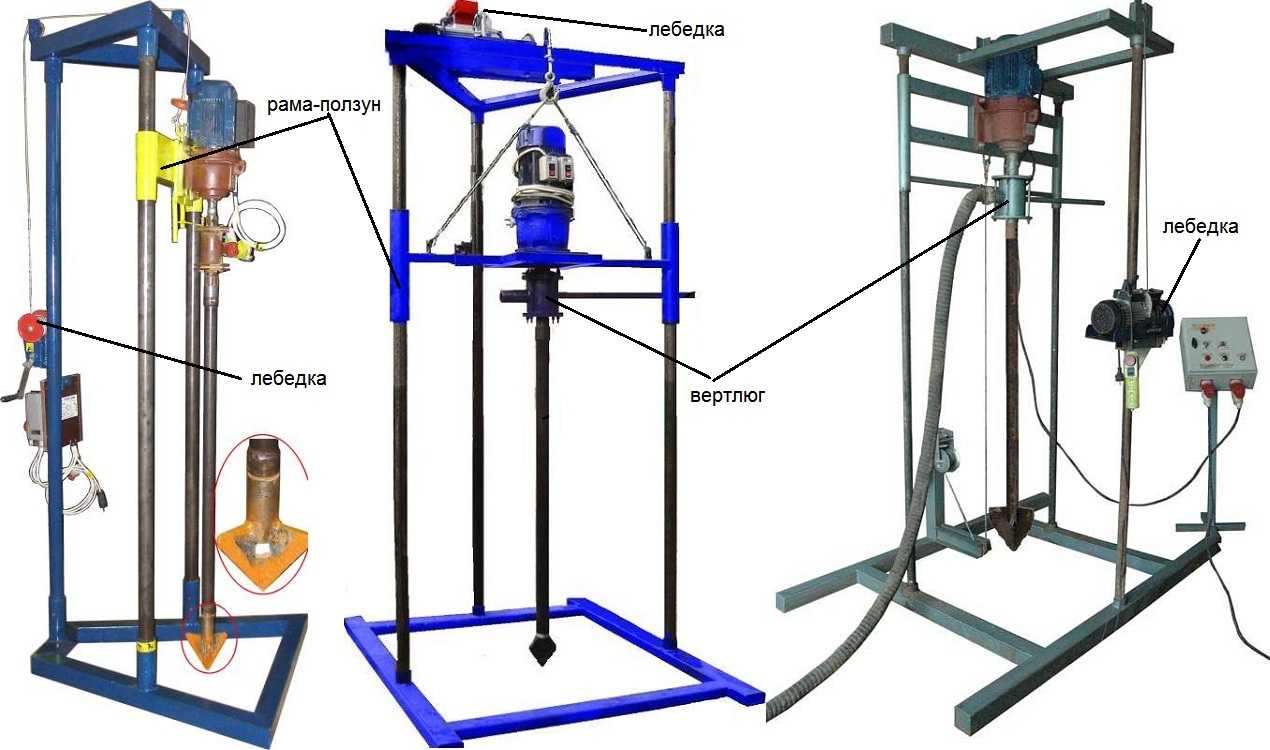

МГБУ роторного типа

Хороший вариант установки для бурения скважин под воду будет роторная конструкция. Она основана на вращательном бурении с одновременной подачей жидкости в скважину. Благодаря этому грунт размягчается и проходить землю становится легче, чем на сухую.

Минус таких установок в том, что придется покупать некоторые основные детали, т.к. изготовить их самостоятельно не получится. Поэтому, перед тем, как сделать бур для скважины, нужно приобрести все необходимое оборудование.

Схема роторной МГБУ

Изготовление роторной МГБУ

Потребуется обычный инструмент для работы с металлом и такие материалы:

мотор с редуктором;
вертлюг;
мотопомпа и шланг для подачи воды;
буровые штанги;
металлический профиль для изготовления рамы.

Как изготовить роторную МГБУ – нюансы сборки:

самое слабое звено роторной МГБУ это вертлюг. Он выполняет две функции – соединяет буровую штангу с редуктором и подачу жидкости в скважину. Поэтому к выбору вертлюга нужно подходить осмотрительно. Сделать его самостоятельно вряд ли получится. Придется либо покупать готовый, либо заказывать в токарной мастерской

При этом, важно, чтобы сталь была качественной;
наконечник бура, также желательно приобретать готовый. Если делать его самостоятельно, то есть риск, что он быстро затупится;
буровые штанги делаются из толстенной металлической трубы

Для соединения на краях труб нарезается резьба. Длина штанг, колеблется в пределах 1-2 метров. Чем она длиннее, тем реже придется наращивать конструкцию. С другой стороны – с короткими трубами удобнее работать;
мощность двигателя подбирается исходя из параметров установки, например веса и длины буровых штанг. Обычно это 2-2,5 кВт.

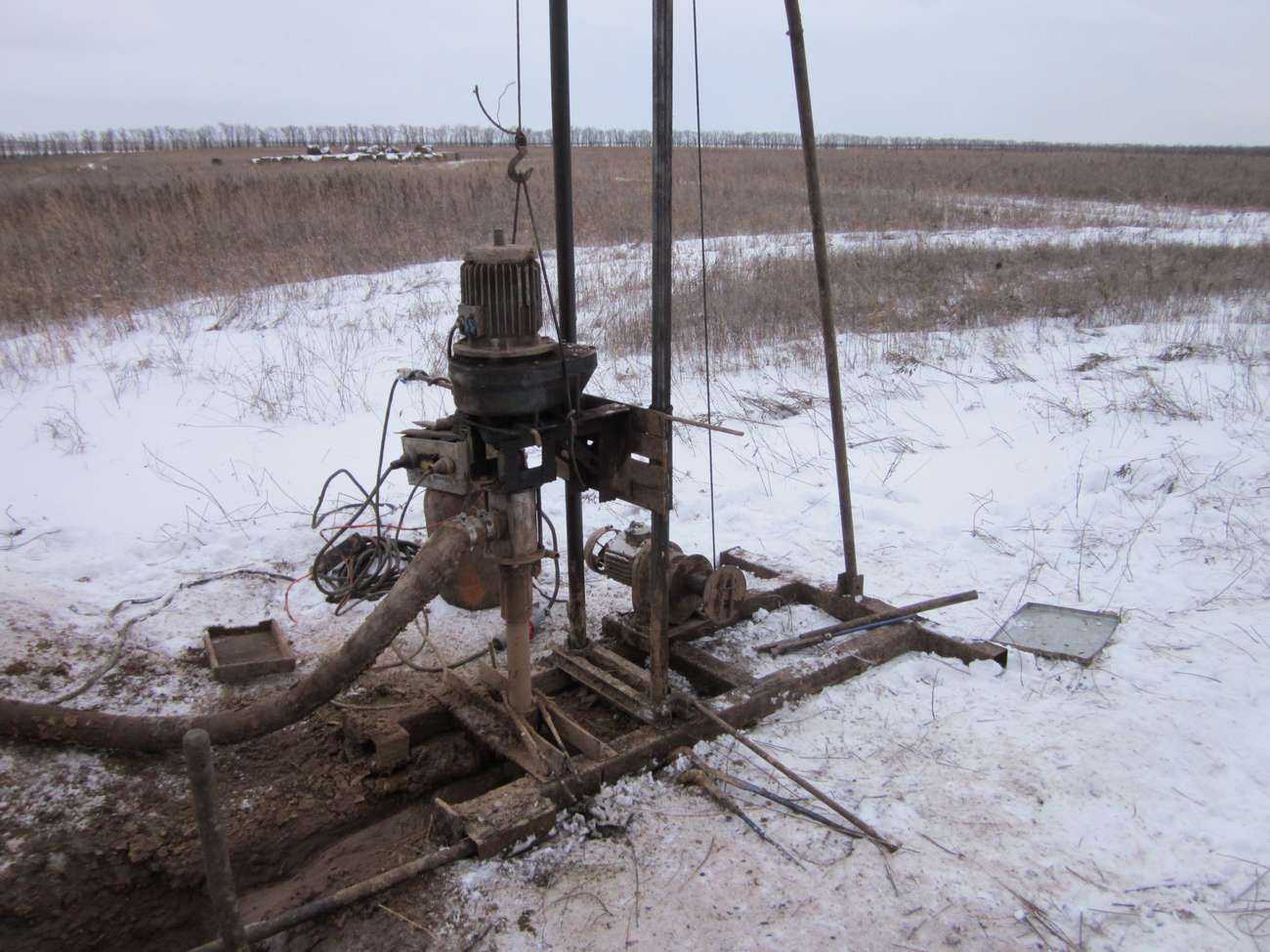

Роторная установка

Станина собирается из металлической профильной трубы. При этом, нужно учитывать, что на нее будет действовать большие нагрузки. Поэтому сечение берется не меньше 40*40, а толщина стенки – 2-2,5 мм.

Таким образом, сделать бур для скважины своими руками вполне возможно. Для этого требуется не так много инструмента, а все материалы доступны. Конечно, потребуются финансовые затраты, но они будут значительно ниже, чем в случае покупки заводской МГБУ.

Почти перед каждым владельцем загородного дома рано или поздно станет вопрос о водоснабжении. И самодельная буровая установка сейчас вполне реальный и даже выгодный альтернативный вариант услуг профессионалов.

На данный момент стоимость работ по бурению (варьируется в зависимости от сложности грунта) может составлять до 200$ за метр, и если вам необходима скважина более 20м и вы не новичок в слесарных работах – можно рискнуть. Тут нужно учесть, что более-менее серьезный аппарат обойдётся вам ориентировочно в 1000$-3000$ и около двух месяцев трудов.

Ориентировочная себестоимость самодельной буровой от 1000$

Конечно, имея мини буровую собранную своими руками можно еще и подзаработать, оказывая услуги соседям по участку, у которых нет подобного устройства и желающих сэкономить. Также установка может пригодиться для бурения под свайный фундамент.

Особенности ухода за инструментом

После того как вы собрали своими руками тот или иной вид бура, его нужно покрасить. Покраска нужна, прежде всего, не для эстетики, а для защиты конструкции от коррозийных процессов, она позволит тем самым продлить срок службы инструмента.

Также, если вы хотите, чтобы приспособление прослужило вам как можно дольше, его нужно сразу же после применения очищать от остатков грунта, а также проверять на предмет отсутствия повреждений, а также наличия заусенцев по краям лезвий. Для устранения таких недостатков бур нужно обработать антикоррозийным красящим веществом.

Перед применением бура нужно верхнюю часть грунта снять с помощью лопаты, а затем разрыхлить землю. Это позволит инструменту проще войти в землю и сделать свою работу.

Таким образом, собрать своими руками бур и сделать неглубокую дачную скважину при хороших условиях с геологической точки зрения можно одному или вдвоем за рекордно короткое время. Благодаря данному решению вы сэкономите большие деньги на приобретение дорогостоящих установок для водоснабжения дачного огорода и сможете грамотно распределить ресурсы.

Преимущества самодельных и покупных моделей

На сегодняшний день существует немало готовых заводских предложений, среди которых вполне можно найти подходящее. Люди же упрямо продолжают изготавливать ручной бур своими руками. Однако прежде чем совершать выбор в пользу того или иного варианта, нужно хорошо взвесить все «за» и «против».

Для изготовления ручного бура не нужно затрачивать много финансовых средств

В пользу приобретения готового бура говорят:

Скорость совершения сделки. Нет абсолютно никакого промедления – покупка может быть сделана сразу же. Достаточно просто добраться до соответствующего магазина.
Отсутствие физических затрат. Все, что потребуется от покупателя, – просто принести ложковый бур домой. А если учесть, что весит он совсем немного, то тратить силы почти не придется.
Лояльная цена. Стоит устройство совсем недорого, иногда даже дешевле самодельного. Именно этот фактор зачастую и является решающим в пользу совершения покупки.

Однако и такая кропотливая работа имеет свой ряд положительных черт:

Возможность получить бур нестандартных габаритов.
Отсутствие необходимости тратить время на посещение магазинов.
При должной подготовке можно создать бур самой витиеватой конструкции, какие сложно найти в свободной продаже.

Какой вариант развития событий предпочесть – личный выбор каждого человека

Если принято решение проводить работы самостоятельно, важно оценить собственные силы и понять, посильная задача поставлена или нет

Чертеж гидробура

Я руководствовался тем, что девайс должен быть легко повторяем и мог изготовить любой, кто заинтересовался этой темой. Потребуется 2 уголка, 75 мм ширина одной стороны, толщина стенки 8 мм и длиной 30 см. И 2 уголка длиной 65 мм, толщиной стенки 5 мм. Так же необходима труба диаметром 32 мм.

Режущая часть бура будет под конус на 2 см. Обрезаем и затачиваем под конус. На режущей кромке делаем разметку от каждого края по 17 мм. Необходимо вырезать так, чтобы труба не доходило до режущей кромки примерно 10 см. Что бы отверстия для струи воды было побольше, осталось только болгаркой немного выпилить внутреннюю часть уголка, заодно сделаем с каждого края и снаружи уголка фаску. Чтобы бур не цеплялся острыми краями, когда мы его будем вытаскивать острые края уголков необходимо срезать. Далее намотаем на трубу миллиметровую верёвку для того чтобы обеспечить миллиметровый зазор и сваркой перехватываем. Для более тщательного сваривания трубу вынимаем.

Теперь нам потребуется 20 отрезков дюймовой металлической трубы по 2 метра каждая. На концах необходимо снять фаски, что бы можно было нарезать резьбу. Кроме одной, потому, что этот один край будет привариваться нашему буру. С одной стороны, резьбу нарежем на половину длины муфты, сразу их накрутим и немножечко прихватим сваркой, чтобы исключить раскручивания в процессе бурения. С другой стороны, нарежем резьбы чуть побольше, примерно на всю длину муфты и накручиваем гайки, которые предохраняют трубу от раскручивания. !!! По поводу нарезания резьбы, рекомендую идти к токарю. так как это трудное занятие для такого диаметра труб.

На ту трубу на которой не было резьбы надеваем наш бур выставляем везде одинаковые зазор и обвариваем как показано на фото.

Подготовим ребра для центровки бура. Уголок 65 на 65 мм два отрезка по 15 см. Чтобы не цеплялся срезаем по 3 см с каждой стороны. Теперь нужно приварить к нашему буру по разные стороны, где-то сантиметров 30-50 от края.

Разновидности аппаратов

Малогабаритная буровая установка (МГБУ) может иметь разную конструкцию, что напрямую влияет на принцип ее работы. Принято выделять несколько видов аппаратов.

Буровая установка (МГБУ)

Шнекового типа

Шнековая буровая установка имеет рабочий инструмент в виде стержня с лопастями (шнек). Для проделывания отверстий небольшой глубины под свайный фундамент оборудование проводится в действие вручную. Если скважина имеет значительную глубину при бурении необходимо использовать мощный двигатель со значительным крутящим моментом.

При помощи шнекового оборудования частицы породы извлекаются из глубины без промывки. Это снижает эффективность работы установки, поэтому она подходит для бурения в грунтах невысокой плотности.

Ударно-канатная установка

Состоит из прочной рамы (чаще всего в виде треноги), а в качестве основного рабочего инструмента используется долото или желонка. Ударный механизм опускается вниз при помощи троса вручную или с применением мотора-редуктора.

Ударно-канатная установка

Роторная установка

Подразумевает вращательное бурение с подачей воды, которая вымывает частицы породы наружу. Оборудование данного типа может приводиться в действие вручную, например, для устройства винтовой сваи. Для устройства скважин со значительной глубиной применяется электрический привод.

Установка для роторного бурения
