Чем утеплить водопроводную трубу в частном доме

Утепление фундамента: плюсы и минусы

Первый вариант — утеплить фундамент. Если есть только свободное пространство для этого и ресурсы. Обычно есть небольшой запас по высоте, подвальные помещения часто захламлены, поэтому владелец участка может столкнуться с рядом неприятностей.

Нагревательные каналы могут еще больше уменьшить свободное пространство в некоторых областях.
Например, септическая или дренажная линия часто занимает много места и где-то придется даже переползать или перелезать.
Кроме того, особенно в старом доме, подвальные помещения часто полны грязи, мусора и паутины.

Если все же было принято решение утеплить фундамент, лучшим вариантом (и самым простым) будет использование жесткого пенополистирола. Установить его можно с помощью клея на внутренней части фундамента.

Утепляем водопроводные трубы в холодном цоколе

Чтобы вода в трубе не замерзла на выходе водопровода из земли под домом, трубу все равно нужно утеплять. Если труба уже готова, то можно изготовить короб из пеноплекса, в который будет помещена труба. Толщина пеноплекса должна быть избыточной – в 2 раза превышать обыкновенную толщину при утеплении для данного региона.

Так прокладывать трубы можно, только если вы делаете летний водопровод, из которого вода на зиму сливается

То есть, если обычное утепление дома – 100 миллиметров, то короб для водопровода в цоколе должен быть 200 миллиметров. Для подстраховки вместе с трубой в цоколь закладывают греющий кабель, работающий вместе с датчиком температуры. Датчик включает кабель, когда температура воздуха опускается ниже 0 градусов по Цельсию.

Как утеплить трубу с холодной водой

Рассмотрим, как можно своими руками утеплить трубу холодного водопровода. Работа начинаются с проведения замеров и выбора утеплителя. Измеряется длина трубы и её диаметр. Если планируется использовать рулонный утеплитель, например минеральную вату, измерять диаметр трубопровода не нужно, так как это не принципиально. В случае с трубчатым утеплителем длина и диаметр трубопровода важны.

Для того чтобы правильно утеплить трубу, необходимо соблюдать несколько рекомендаций мастеров и производителей теплоизоляционных материалов:

Не должно оставаться неутепленных участков.
На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.

Нарезать утеплитель удобно обычным ножом для бумаги. Для фиксации подойдут скотч или пластиковые стяжки. Некоторые производители в комплекте с утеплителем поставляют крепления, предназначенные для его фиксации, как правило, это пластиковые клипсы. Шаг установки клипс крепления не должен превышать 15 см.

Если для надежного утепления требуется изготовить каркас (короб), его можно сделать из досок. Деревянная конструкция жесткая и не требует дополнительной защиты от механических повреждений. Также можно изготовить короб из пенопласта, он менее прочный, но дополнительно защищает трубопровод от промерзания. Для крепления листов пенопласта между собой удобно использовать монтажную пену, дополнительно она избавит конструкцию от проникновения холода, т.к. заполнит щели между элементами каркаса.

Теплоизоляция трубопровода созданием в нем высокого давления

Один из вариантов сделать утепление труб водоснабжения на даче или в частном доме – создать и поддерживать в них высокое давление. Эффективность такого способа обусловлена качеством воды, находясь под большим давлением, не замерзать.

Создание высокого давления в трубопроводе:

В водопровод врезается небольшой ресивер, при помощи которого будет создаваться давление 3-5 атмосфер.
При применении этого метода используются погружные насосы, способные нагнетать давление 5-7 атмосфер. Далее, после данного насоса:

выполняется установка обратного клапана;
закрывается кран перед ресивером;
насос включается.

Погружной насос

Созданное давление требуется поддерживать в водопроводе в тот период времени, когда его не эксплуатируют.

Когда трубопровод необходимо снова привести в рабочий режим, из труб просто стравливают воздух.

Особенности утепления дымоходов различной формы

При обустройстве дымоотводов квадратных или прямоугольных форм теплоизоляция выполняется с помощью каркаса. По такой же технологии можно утеплить и дымовые каналы круглого сечения. К примеру, для утепления асбестового дымохода из нескольких труб требуется сооружение каркасного короба.

Последовательность работ по утеплению дымовых шахт квадратной или прямоугольной конфигурации:

выдерживая интервал в 10 см от периметра обустраиваемого объекта, собирают каркас из металлических профилей или деревянного бруска. Крепление выполняется с применением оцинкованных гвоздей и саморезов длиной 30-50 мм;
пространство между обрешеткой и стенками шахты газоотвода наполняется минеральным утеплителем;
наружный периметр каркаса обшивается асбестовыми панелями толщиной 10-12 мм.

На завершающем этапе стыковочные швы заполняют жаропрочной штукатуркой, как и верхний периметр каркаса, чтобы обеспечить герметичность конструкции.

Способы теплоизоляции водопроводных труб

Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.

Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.

Создание высокого давления в трубопроводе

Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.

Для этого в систему распределения воды внедряется ресивер и насос.

Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление

Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.

Этот метод требует выполнения определенных условий:

Электроснабжение должно быть постоянным, без перебоев;
За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.

Использование греющего кабеля

Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.

Схема устройства трубопровода с обогревом электрическим кабелем

Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.

Рассмотрим вариант, когда кабель приобретен отдельно:

Изображение	Описание
Шаг 1	Закрепите кабель на трубе с помощью изоленты или скотча.
Шаг 2	Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы.
Шаг 3	Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом.
Шаг 4	Закрепите утеплитель металлическими или пластиковыми хомутами.

Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.

Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.

Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком

Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.

Конструкция саморегулирующегося кабеля

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже

Утепление «труба в трубе»

Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.

Усилить эффект можно двумя способами:

Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.

Водопровод можно проложить в вентиляционных трубах подвала

Необходимость утепления дымохода на улице в частном доме

При прохождении дыма по трубам он охлаждается и отдает тепло стенкам трубы. От того, насколько они будут прогреваться зависит тяга котла или печи.

При недостаточной тяге, дым будет плохо отводится на улицу и может идти в дом, из-за чего можно отравится угарным газом.

Последнее особенно актуально в том случае, если печь расположена непосредственно в доме, а не в отдельно стоящей котельной.

Кроме того, из-за воздействия холода в трубе образуется много конденсата. В результате взаимодействия влаги с продуктами горения топлива образуется едкий кислотный осадок, который постепенно разрушает трубу. Поэтому ее нужно хорошо утеплять.

Утепление канализационной трубы в грунте: способы

Особому риску замёрзнуть подвергаются те сегменты труб, которые выходят наружу из дома и располагаются в непосредственной близости от поверхности земли. Этот фактор должен учитываться ещё на этапе возведения строения. Но прокладывать трубы ниже глубины промерзания грунта очень сложно, если значение этого параметра превышает один метр, а также если присутствует высокий уровень грунтовых вод. В этом случае без более дорогих методов утепления канализационной трубы в частном доме не обойтись. К таковым относятся:

использование утепляющей скорлупы из пенопласта;
утепление труб наружной канализации с помощью обогревающих электрических кабелей;
применение теплоизолирующих конструкций разного вида;
комбинированные варианты.

При выборе способа утепления канализационных труб наружной канализации необходимо учитывать климатическую зону, в которой расположен дом, и метод прокладки трубопровода.

Климатическая зона

Канализационная труба уложена без утепления рулонными материалами

Утеплять трубы в южных регионах нашей страны не обязательно. Достаточно их просто уложить под землю на рассчитанную глубину, после чего засыпать трубопровод грунтом. Нередко его оборачивают тонким утеплителем. Но, как показывает практика, такая изоляция — это лишние траты денежных средств.

В северных районах теплоизолирующая конструкция в обязательном порядке должна включать толстый слой утеплителя (минимум 10 см) и защитный короб.

Метод прокладки трубопровода

Когда трубопровод проложен в земле, его теплоизоляция выполняется путём засыпки траншеи керамзитом, асфальтом либо другим аналогичным по свойствам материалом.

Утепление канализационной трубы методом засыпки траншеи

Часто используются рулонные или плитные виды теплоизоляции. Но в последнем случае необходимо будет создать для них внешнюю защиту. Реализовать её можно путём создания короба из бетонных блоков или кирпича, которые обязательно должны быть гидроизолированы. Только тогда в утеплённых трубах для канализации в зимнюю пору года не будут образовываться ледяные пробки из нечистот, что избавит владельца частного дома от необязательных лишних расходов.

Зачем нужно утеплять трубы на улице и что будет, если этого не сделать

Этот вопрос мне задала жена, когда я попросил у нее выделить из семейного бюджета деньги на утеплитель. Пришлось терпеливо объяснять ей, что если этого не сделать, трубы просто-напросто может разорвать.

Был еще один важный момент. Водопровод шел у нас не в земле, а над ее поверхностью. Сама магистраль была утеплена, а вот до ответвлений к домам коммунальные службы так и не добрались. С ними пришлось работать самим владельцам жилья.

Трубы разрываются не просто так. Это происходит оттого, что в них замерзает вода. Даже если материал и не лопнет, лед из крана вряд ли потечет. Соответственно, если не утеплить трубы, воду придется опять таскать из колодца.

Технология утепления труб минватой

Методика установки цилиндрического утеплителя

Осмотрите поверхность утепляемого элемента, убедитесь, что она целая и сухая. При необходимости устраните утечку. Если на поверхности остался конденсат, сантехническое изделие быстро выйдет из строя.
Обработайте поверхность антикоррозионным покрытием, можно грунтовкой.
Половинки минераловатной скорлупы наденьте на трубу со смещением на 10-15 мм и закрепите сначала временно проволокой, а затем специальным фольгированным скотчем. Он продается в любом строительном магазине. Если его нет, воспользуйтесь простой липкой лентой, но эффективность в этом случае немного снизится. Сдвижка частей необходима для перехлеста.
Сложные участки трубопроводов (углы, повороты, фасоны) утепляйте специальными фигурными элементами. Скотч наматывайте очень крепко, контролируйте, чтобы не оставались незакрытые зазоры.
Чем больше диаметр скорлупы, тем больше у него частей. Цилиндр диаметром до 50 мм имеет всего один разрез. Для постановки по месту прорези раскройте изделие, установите на трубу и закрепите скотчем.
Если оболочка состоит из нескольких частей, укрепите их специальными хомутами, вязальной проволокой или металлической лентой.

Технология монтажа мягкой минваты

Утепление надземных труб выполняется в такой последовательности:

Осмотрите поверхность образца и при необходимости доработайте его, как в предыдущем случае.
Обклейте трубу фольгированной липкой лентой, располагая ее по спирали.
Плотно намотайте утеплитель, контролируя отсутствие зазоров между стыками.
Зафиксируйте изолятор сантехническим скотчем. Зазоры между витками ленты не допускаются. В них может попасть вода и со временем повредить систему.
Гидроизолируйте изделие рулонным материалом, обычно для этой цели используют рубероид. Фиксируется он проволокой.

Порядок работы следующий:

Выройте траншею шириной 60 см и глубиной на 5 см больше расчетной.
На дно траншеи насыпьте слой песка толщиной 10-15 см, разровняйте и уплотните.
Соберите на поверхности трубопровод, утеплите его, как в предыдущем случае. Проконтролируйте, чтобы минвата и скотч не болтались. Такая обработка обеспечит целостность изолятора даже под действием нагрузок при весенних и осенних подвижках почвы.
Положите собранное изделие в траншею и засыпьте землей.

Работа выполняется следующим образом образом:

Намотайте на трубу провод для обогрева.
Сверху положите стекловату в рулонах и закрепите мягкой проволокой.
Гидроизолируйте покрытие.
Подсоедините провода к розетке.
Засыпьте траншею землей.
Если труба расположена в доме под полом, гидроизолировать изделие необязательно.

https://youtube.com/watch?v=ZjBKrFVWbE8

Ищем проблемное место

Прежде чем решать проблему замершего водопровода, необходимо найти место замерзания. Запомните: промерзают только те трубы, которые либо находятся выше глубины промерзания, либо их плохо утеплили. И если речь идет о частном доме, то скорее всего эти проблемные места хорошо известны владельцам.

Может замерзнуть либо вся магистраль, либо какой-то локализованный участок – его определить легко, если на части участка поступление воды не прекращалось (например, в сарае или гараже она есть, а в доме нет).

После того как место замерзания определено, нужно подготовить его для устранения проблемы:

раскопать локализованный участок промерзшего водопровода;
сделать глубокие лунки-канавки при промерзании большого участка.

Утепление ПНД труб

В необходимости утепления трубопроводов человек убедился не вчера и даже не позавчера. Перед отрицательными температурами не в силах устоять даже самые качественные трубы и арматура к ним. Итог промерзания труб всегда один — порыв и необходимость в замене и, как следствие, значительные материальные затраты.

К этому следует добавить, что устранение последствий аварии на морозе — это еще и физические трудности. Обеспечить бесперебойную работу трубопровода при отрицательных температурах призваны утеплители. Об их видах, характеристиках и особенностях и пойдет наш разговор далее.

Необходимость утепления наружных трубопроводов

Схема подключения водопровода с утеплением

Согласно нормам СНиП, для гарантированной защиты водопроводных труб от мороза их следует закапывать в землю на 0,5 метра глубже уровня промерзания грунта в данной местности.

Но в условиях частного домовладения прокладывать магистрали на такой глубине тяжело и затратно. А неглубокое залегание труб приведет к их замерзанию и выходу из строя. Поэтому кроме небольшого слоя земли, необходимо обеспечить дополнительную защиту трубопровода в холодное время года.

На загородных дачах при условии периодического проживания требуется утепление труб локального водоснабжения не только на участке, но и в подполе дома.

Требования к утеплительным материалам

Чтобы утеплить водопроводную трубу в земле, расположенную на небольшой глубине, чаще всего используют строительные утеплители, которые обязаны соответствовать следующим критериям:

Низкая тепловая проводимость. Это главное условие, чем больше материал препятствует теплопередаче между трубной оболочкой и грунтом, тем эффективнее его использование и соответственно экономия финансовых средств.
Высокая химическая устойчивость. Почва содержит большое количество минералов, которые оказывает негативное воздействие на структуру помещенного в землю материала, поэтому утеплитель не должен поддаваться быстрому разложению при помещении в землю.
Водостойкость. В грунте всегда есть влага, поэтому материал не должен пропускать воду или напитывать ее своей оболочкой — это резко снижает его теплоизоляционные свойства.
Температурная стойкость. Теплоизоляционный материал при подземном расположении обязан выдерживать низкие температуры окружающей среды в холодное время года и высокие в летний период, а также их значительные перепады.

Биостойкость. В земле находится большое количество органики из микробов, бактерий, плесени, материал не должен разрушаться под их воздействием, также его не должны поглощать подземные живые организмы.
Жесткость. Опущенный под слой земли материал испытывает значительные нагрузки верхнего слоя грунта, поэтому к нему предъявляют повышенные требования по прочности и жесткости. Из-за этих качеств большое количество строительных трубных утеплителей не подходит для подземной укладки.
Высокий эксплуатационный срок. Желательно, чтобы опущенный в землю материал приходилось менять как можно реже — это позволит сэкономить финансовые ресурсы и сберечь личное время.

Утепление труб при помощи электрического кабеля

Монтаж утепления труб при помощи кабеля.

Утепление водопровода в частном доме можно обустроить при помощи согревающего электрического кабеля, для которого следует проложить специальный канал внутри трубы. Для того чтобы трубы, утепленные таким образом, не замерзли, достаточно закопать их на глубину до 0,5 м. В некоторых случаях допускается комбинирование нескольких способов. Основные участки кабеля прокладывают на большой глубине, в местах вхождения трубы в дом, ее можно укомплектовать греющим кабелем.

При помощи электричества можно утеплить трубы и обеспечить нормальные условия для функционирования водопровода в частном доме вне зависимости от времени года и погодных условий. К недостаткам вышеназванного способа утепления водопровода следует отнести высокую стоимость кабеля и техники, предназначенной для автоматического поддержания оптимального уровня температуры. Необходимо быть готовым к тому, что расходы на потребление электроэнергии немного возрастут. Для нормального функционирования система нуждается в сооружении вокруг трубы специального кожуха, предназначенного для удержания тепловой энергии. Существенным недостатком является функционирование только в случае бесперебойных поставок электроэнергии. В крайнем случае приходится прибегать к покупке автономных источников электроэнергии с целью поддержания регулярной работы.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
технические свойства материалов, используемых при строительстве;
специфические особенности трубопровода;
глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
рельеф местности;
максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Как утеплить трубу с холодной водой

Не должно оставаться неутепленных участков.
На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.

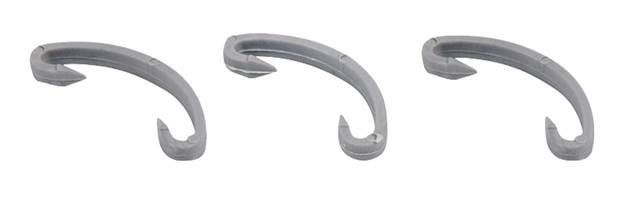

Клипсы для утеплителя труб
