Помпы с мокрым ротором
У мокрых модификаций вал, крыльчатка контактируют с перекачиваемым ресурсом, она же служит смазкой, охлаждением.
Статор отделен специальной колбой, герметизирующей части электромотора, иначе напряжение передавалось бы через воду на все металлические элементы системы.
Составные части, как работают
Конструкция мокрого ЦН:
- корпус, выдерживающий высокие давления, — чугунный, стальной, алюминиевый. Для стандартных домашних условий — это небольшой блок, который закреплен прямо на трубе, байпасе;
- вал (подвижный сегмент), он же ротор из стали, керамики с подшипниковым узлом, рабочим диском с лопастями. Последняя зафиксирована неподвижно, являет собой 2 соединенные лопастями колеса с отверстиями: на одном — для движения ресурса, на соседнем — для закрепления на валу электромотора;
- статор (неподвижный узел) на роторе с обмоткой возбуждения (индуктором) для стабилизации частоты вращения и потока, для чего на нем есть небольшие лопатки под определенным углом. Данная часть предотвращает срыв потока. Эта деталь состоит из сердечника, станины. В пазах первого — обмотка. Статор — это также магнитопровод и несущая конструкция;
- микросхема контроля, клеммы для питания. На моделях без первого элемента есть конденсатор, а на контактном блоке — селектор скоростей.
При старте лопастной диск вращается, создается вакуум внутри патрубка, теплоноситель втягивается, перемещается ротором дальше по оборудованию (от входа до выпуска). Производится забор и выталкивание. Центробежное усилие способствует перемещению ресурса по всей схеме. Возникающий напор создает нужное усилие на разных сегментах трубной линии, на ее подъемах создает циркуляцию.
Нюансы, плюсы и минусы
Мокрые насосы циркуляционные, впрочем, как и все, обычно модульного исполнения. Приборы подбираются под параметры схемы (напор, требуемое максимальное количество перекачиваемого объема). Немаловажный плюс — устройство сборное, что упрощает его починку, сломанные части заменяемые.
Мокрые ЦН ставят на подавляющем большинстве домашних систем, это стандарт, и вот почему:
- прибор практически бесшумный, что подходит для жилья, для лучшего комфорта;
- компактность, малый вес — устройство являет собой небольшой короб, для которого не требуется особого крепления, выгородки, места на полу. Изделие просто врезается в трубу и «висит» на ней;
- нет потребности дополнительно охлаждать (в отличие от сухих моделей), эту функцию выполняет протекающая внутри вода;
- запчастей меньше, возможность их замены, легкий ремонт, демонтаж, частота техобслуживания минимальная;
- широкий диапазон настроек;
- длительная работоспособность, если есть фильтр и рабочая жидкость без мелкодисперсных частиц;
- дешевле, если аппарат для небольшой стандартной производительности.
Недостатки для домашнего отопления мокрой помпы:
- если вода содержит мелкодисперсные абразивные частички (известь, железо и прочее), то крыльчатка, другие части (гидравлика), контактирующие с жидкостью, сравнительно скоро износятся, выйдут из строя. Для таких изделий рекомендована закрытая система, с очищенным ресурсом, фильтр-грязевик обязательный;
- малый КПД — около 55%;
- диапазон производительности более ограниченный, чем у сухих вариантов. Но его хватит для обслуживания среднестатистического частного дома, поэтому, а также из-за низкой цены часто применяют для жилья.
Другие параметры для выбора насоса
Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик
Рабочая температура
В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.
Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.
Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.
Рабочее давление
В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей
Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание
Системы защиты
Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.
- От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
- От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.
Количество скоростей
Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости
Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.
Конструкционное исполнение
Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.
Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.
Размеры насоса стандартизированы
Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.
Обвязка
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

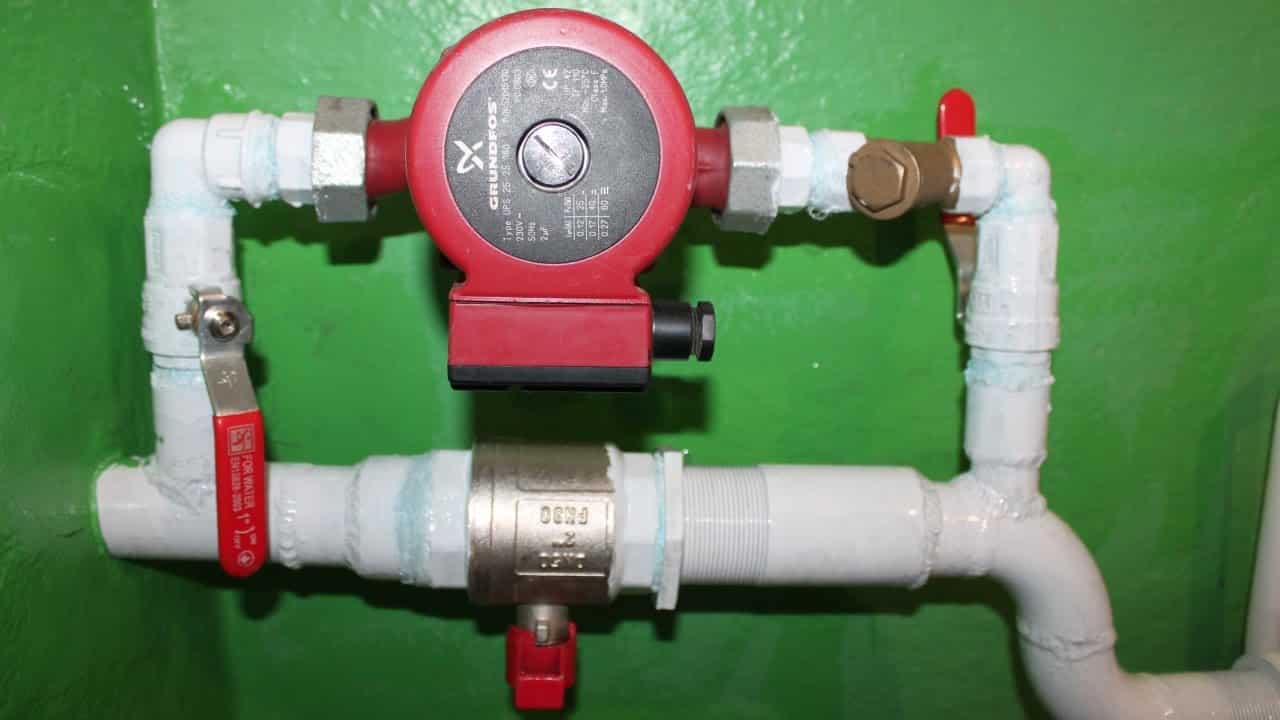

Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
4 Как правильно подобрать насос?
Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:
- продуктивность работы помпы;
- давление помпы, напор;
- условия работы;
- внешние аспекты – уровень шума, размеры, обслуживание.
В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.
4.1 Расчет производительности помпы
Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при наименьшей загрузке устройства. Чем выше производительность, тем лучше.
Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.
По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.
4.2 Давление устройства
Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.
Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:
40 – высота подъема жидкости – 4 м или 0,4 атм. давления
Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм
Обычно используют трубы диаметром 32 и 25 мм.
Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы
На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.
4.3 Внешние аспекты
Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.
Схема установки циркуляционного насоса
Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.
4.4 Расчет мощности
Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.
Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2. Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.
Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.
Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.
Виды открытых систем
Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:
- с помощью естественной циркуляции;
- искусственным побуждением от насоса.
В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.
Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.
Примечание. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб.
С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.
Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.
Примечание. Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на параллельной байпасной линии.
Другие факторы, влияющие на выбор
На подбор циркуляционного насоса для системы отопления, кроме рассмотренных выше, основных его параметров характеристики влияют и другие факторы, такие как: надежность, качество изготовления, температурный режим эксплуатации, стоимость, способ соединения и др.
Качество изготовления, надежность и долговечность, как правило, напрямую связаны со стоимостью. Производители, которые предлагают надежные и качественные модели, например: «Grundfos» (Дания), «Wilo» (Германия), «DAB», «Lowara», «Ebara» и «Pedrollo» (Италия), соответственно и оценивают свою продукцию.
Циркуляционный насос wilo в системе отопления
Отечественные или китайские модели стоят дешевле, но и гарантия их качества, соответственно, ниже. Здесь уже выбор каждый должен сделать сам, выбрать качественное изделие за более высокую цену или купить более дешевый циркуляционный насос, с сознанием того, что возможно его в скором времени придется менять.
Кроме этого, при выборе необходимо обратить внимание на тип и диаметр соединения насоса с трубами системы. Некоторые модели комплектуются соединительными элементами типа «американок», а к некоторым придется подбирать самостоятельно
Еще один параметр, на который необходимо обратить внимание – температурный режим эксплуатации циркуляционного насоса, который должен быть в паспорте
Особенно это важно, если он будет устанавливаться на подающей трубе в системе с твердотопливным котлом. В этом случае, максимально допустимая температура должна быть не менее 110°С
Если же, насос будет устанавливаться на «обратке», то это не столь важно, так как температура на входе котла редко превышает 80°С.
Описание и особенности
Изобретение насосного устройства уходит в глубокую древность. Автором его был Ктесибий – древнегреческий механик. Впервые ими воспользовались для тушения пожара.
Принцип работы заключался в поднятии воды с колодцев посредством поршневого стержня. Примитивные насосы изготавливались в то время из древесины.
Долгие годы поршневые насосы служили человеку для подъёма воды, пока на промежутке XVII-XVIII века был открыт паровой двигатель. Это был рывок в современную технологию.
Рядом с поршневыми насосами стали появляться вращательные аппараты. Определилось три направления развития насосов. К двум существующим разработкам добавились гидравлические конструкции.
В 1875 году появился естественный циркуляционный насос, при помощи которого отапливалось помещение.
В ХХ веке появились принудительные циркуляционные насосы для воды от электричества, которые дошли до нашего времени и более усовершенствовались.
По-прежнему открытая система отопления работает от непринуждённого движения жидкости. Тогда как закрытые системы обойтись без принудительных агрегатов не могут.
В высотных домах без них не обходятся, а вот стоит ли ставить его в частные дома. Принцип работы принудительных приборов основан на быстром и размеренном рассредоточении тепла по всему контуру.
В этом случае ему плюс. Единственный недостаток – агрегат работает от электричества и за комфорт следует платить.
Визуально циркуляционный насос миниатюрное устройство перед другими агрегатами. Его монтируют прямо в теплоноситель. Верхнее покрытие может быть выполнено из различных сплавов: бронза, алюминий, сталь, латунь, чугун.
Наиболее востребованными считаются бронза и серебро. Керамические и стальные материалы участвуют в изготовлении ротора. Благодаря современным материалам, агрегаты ставят не только в обратку, но и прямо в подачу теплоносителя.
Неисправности насоса циркуляционного насоса – причины поломок
Существует ряд типичных неисправностей, с которыми чаще всего сталкиваются владельцы циркуляционных насосов. Среди них выделяется:
- Агрегат издает шум, но нет вращения – причиной подобной проблемы чаще всего является окисление вала мотора из-за длительного простоя агрегата;
- Насос не вращается и не издает шума – проблема связана с отсутствием электропитания или слишком низким напряжением в сети. Чтобы разобраться в поломке, нужно воспользоваться тестером и проверить напряжение на клеммах;
- Прибор запускается, но через пару минут отключается – причина кроется в скоплении накипи между ротором и статором. Решить проблему можно путем демонтажа мотора и его тщательной очистки от известняка;
- Агрегата начал сильно гудеть при запуске – неисправность связана с воздушными пробками в определенной части трубопровода;
- Оборудование создает сильную вибрацию – проблема связана с полным износом подшипника, который отвечает за вращение рабочего колеса. Устранить поломку можно путем замены изношенной детали.
Отремонтировать прибор достаточно просто в домашних условиях. Ниже рассмотрим способы устранения каждой из поломок более подробно.
Лучшие циркуляционные насосы для систем отопления
Grundfos UPS 25-40 180
Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.
Характеристики:
- производительность – 2900 л/ч;
- потребляемая мощность – 45 Вт;
Достоинства:
- высокая производительность;
- доступная цена;
- надёжность;
- хороший напор.
Недостатки:
- дороже аналогичных устройств отечественного производства;
- модель часто подделывается.
«Вихрь» ЦН-25-4
Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.
Характеристики:
- производительность – 50 л/мин.;
- потребляемая мощность – 72 Вт;
Достоинства:
- низкий уровень шума;
- простота монтажа и эксплуатации;
- длительный срок эксплуатации;
- доступная стоимость;
- экономичность;
- компактность.
Главный недостаток
несоответствие заявленных производителем характеристики фактическим.
Oasis CN 25/4
Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».
Характеристики:
- производительность – 170 л/мин.;
- потребляемая мощность – 245 Вт;
Достоинства:
- экономичность;
- компактность;
- малый вес;
- длительный срок службы;
- простота монтажа и обслуживания.
Недостатки:
не выявлены.
Grundfos UPS 25-60 180
Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.
Характеристики:
- производительность – 4,35 м.куб./час.;
- потребляемая мощность – 60 Вт;
Достоинства:
- несколько скоростей работы ротора;
- компактность;
- надёжность;
- простота установки и эксплуатации.
Недостатки:
не выявлены.
Grundfos ALPHA2 25-60 180
Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.
Характеристики:
- производительность – 3 м.куб./час.;
- потребляемая мощность – 45 Вт;
Достоинства:
- низкий уровень шума при работе;
- простота монтажа и эксплуатации;
- надёжность;
- длительный срок службы.
Главный недостаток:
высокая стоимость.
Valtec VRS 25/4 130
Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.
Характеристики:
- производительность – 3000 л./час.;
- потребляемая мощность – 72 Вт;
Достоинства:
- надёжность конструкции;
- доступная стоимость;
- простота монтажа и эксплуатации.
Главный недостаток:
короткий штатный сетевой шнур.
JEMIX WRF-50/12
Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.
Характеристики:
- производительность – 9600 л./час.;
- потребляемая мощность – 550 Вт;
Достоинства:
- большой напор;
- надёжность;
- высокий КПД.
Недостатки:
- необходимость приварки к трубопроводу ответных фланцев;
- высокая стоимость.
WWQ CN 25/60-180
Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.
Характеристики:
- производительность – 58 л./мин.;
- потребляемая мощность – 90 Вт;
Достоинства:
- защита от перегрева;
- простота обслуживания и эксплуатации.
Главный недостаток:
короткий сетевой кабель.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Дополнительная информация
Будьте готовы к тому, что некоторые детали для ремонта насоса купить будет сложно.
Зачастую они стоят столько, что проще купить новый агрегат.
Насос будет служить дольше, если в систему залит антифриз, а не вода.
Специальная антикоррозийная защита убережёт металлические трубы, котёл и насос от накипи. Только учитывайте, что при низких температурах антифриз становится вязким. Не повредит ли это данной модели помпы – уточните при покупке.
Не пытайтесь ремонтировать насос самостоятельно, пока не истечёт гарантийный срок.
Современные системы отопления, как правило, закрытого типа и с насосом. В некоторых пиролизных котлах они встроены. Но, даже если в вашем доме классическая печь с открытым расширительным баком, но вода в обратке сильно остывает – циркуляционный насос может поднять температуру в комнатах! Он сравнительно прост в установке и потребляет гораздо меньше электроэнергии, чем, к примеру, дополнительный обогреватель.
На какой скорости должен работать насос в системе отопления
Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора.
Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.
На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить.
Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:
- Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
- Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
- Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
- При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.
Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса.
Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.
