Газгольдер для частного дома: принцип работы и обзор различных видов

Что такое газгольдер

Установка представляет собой емкость для хранения голубого топлива, резервуар по мере необходимости можно дополнить газообразным веществом и продолжить бесперебойно пользоваться им в постройке.

Применение в промышленных масштабах побудило специалистов разработать схемы подключения для частных домов, подарив возможность большинству хозяев, стать независимыми от государства.

Объемы устройств варьируются от 2500 до 20000 литров, каждый потребитель сам решает, сколько ему расходовать газа, тем самым корректируя коммунальные платежи за месяц. Без защитной автоматики не обойтись, в противном случае можно получить массу проблем при возникновении эксцесса.

Разновидности конструкций

Резервуары могут устанавливаться горизонтально или вертикально. Способ расположения определяет особенности устройства корпуса. Разница заключается в том, что вертикальные модели занимают меньше места, но предъявляют более высокие требования к обеспечению безопасности. Если же на участке размещения наблюдается высокий уровень грунтовых вод, то лучше использовать горизонтальную конструкцию газгольдера. Отзывы отмечают, что в этом случае не требуется выполнение глубокого котлована и риск подтопления оборудования будет минимизирован. Но с другой стороны, придется расчищать большую площадку для хранилища.

Различают конструкции и по типу залегания. Данная классификация также относится к горизонтальным моделям, которые можно полностью погружать в землю или устанавливать на поверхности. Причем различия в подходах затрагивают и эргономику управления, и нюансы обслуживания – достаточно отметить специфику технической поддержки подземного газгольдера. Что это такое на практике? Это оборудование, которое раз в год или несколько лет нужно будет выкапывать и проверять на широкий перечень технико-физических параметров – от герметичности до качества защитных покрытий. И в этом отношении наземные модели гораздо привлекательнее по затратам на содержание и удобству управления.

Видео описание

Подробнее об автономной газификации смотрите на видео: Если вы хотите купить мобильный газгольдер, цена его будет значительно дешевле обычного, к тому же не потребуется установка на участке.

Как рассчитать объем бака для частного дома

Больше, не значит лучше, поэтому рассчитать объем резервуара для газа нужно правильно. Это делается, исходя их технической характеристики отопительного котла, площади дома, а также количества варочных поверхностей.

Горизонтальные газгольдеры выбирается с запасом 15% от расчетных показателей потребления, а вертикальные с запасом 10%.

Правильный расчет объема бака позволяет выбрать подходящий газгольдер для частного дома, цены ведь на них в основном зависят от объема, а это значит, что вы не переплатите деньги за лишний и ненужный объем резервуара.

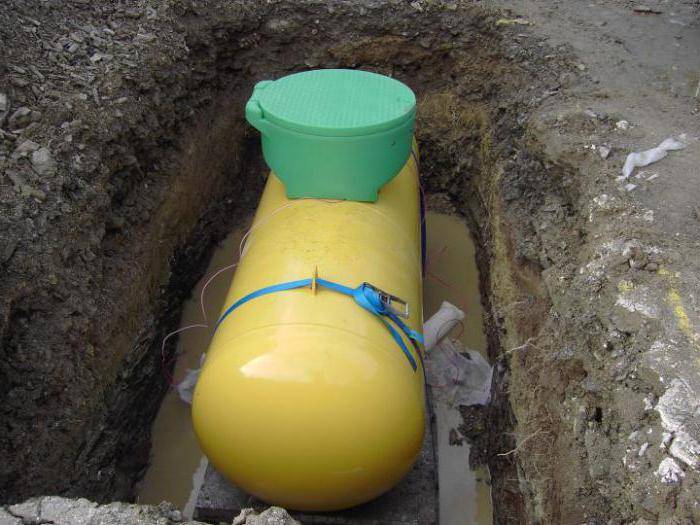

Схема установки газгольдера для отопления частного дома Источник resant.ru

Стоимость газгольдера и его установки

Выбирая газгольдеры для частного дома, цены в Московской области можно пересматривать долго, поскольку они зависят как от компании-производителя, так и от объема непосредственно резервуара. На первый взгляд все просто: чем больше резервуар, тем выше цена, но экономическая выгода от маленьких хранилищ иногда обманчива. Ведь небольшой резервуар требуется чаще заправлять, а это дополнительные расходы на доставку газа. Поэтому выбирать следует газгольдер, предварительно рассчитав нужный для отопления дома объем резервуара.

Если вы уже выбрали и купили газгольдер, стоимость установки конкретно для вас рассчитает специалист, приехавший на место проведения работ. Обычно, цены разнятся в зависимости от удаленности участка от города, где будет проводиться установка, размеров резервуара и его типа, а также длины прокладывания газопровода. Стоимость установки может разниться от 40 000 до 100 тысяч рублей. Сюда входит все (земельные и монтажные работы, железобетонная плита, комплект материалов, доставка), кроме стоимости самого газгольдера.

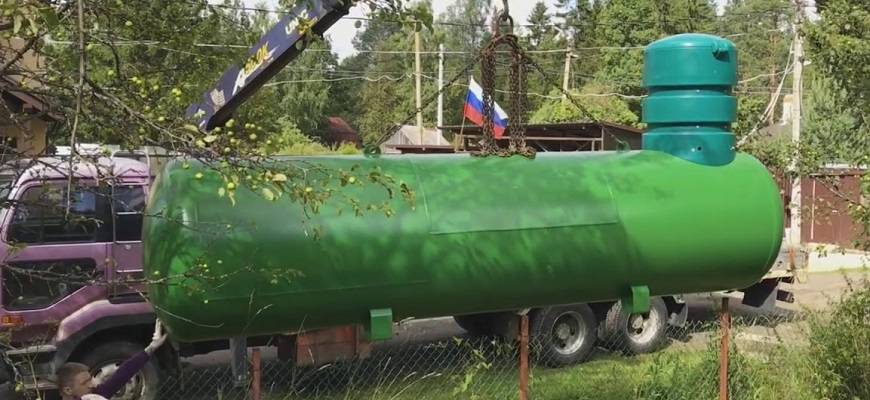

Установка двух газгольдеров для отопления частного дома Источник svoigaz.ru

Принцип работы и классификация

Принцип работы газгольдера заключается в следующем:

в ёмкость закачивается жидкий газ;
затем газообразное вещество испаряется с поверхности;
реактор образует постоянное давление в системе газораспределения;
осуществляется процесс поступления газа в жилое помещение.

Чем больше площадь испарения, тем лучше газ подается в систему. Поэтому более предпочтительны в использовании горизонтальные газгольдеры, т.к. они обладают большей площадью испарения.

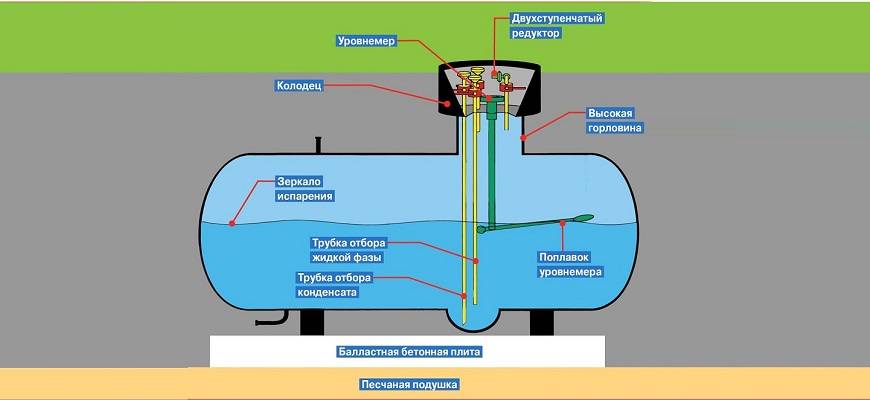

Схема работы газгольдера

Эти устройства классифицируются по различным критериям: объем, размещение емкости, место применения, способ установки.

Газгольдеры по объему:

Переменного объема: газ хранится под давлением, которое схоже с атмосферным, в зависимости от того какой объем газа, меняется и объем емкости.
Постоянного объема: газ находится под давлением, которое разнится с давлением окружающей среды и составляет 1,8 МПа.

По материалу изготовления:

стальные;
резиновые;
железобетонные.

По месту применения:

промышленные;
бытовые.

В свою очередь бытовые газгольдеры подразделяются на несколько видов:

мини-газгольдер: объем такого резервуара 480 литров, его не нужно часто заправлять, обычно при подсоединении к газовой плите его запасов хватает на 2 года и больше;
передвижной газгольдер: это ёмкость на колесах, которую можно перемещать в любое удобное вам место.

Газгольдеры по способу установки:

вертикальный: чтобы его установить, нужен котлован, диаметр которого составляет не более 2,5 метров, потому очень удобно такое устройство использовать в загородном доме с маленьким участком;
горизонтальный: очень вместителен, в нем может находиться 20 и более кубометров газа.

Автономная газификация при помощи газгольдера

По типу размещения ёмкости:

подземный;
наземный;
мобильный.

Подземный газгольдер закапывают на глубину не менее 60 см. Это необходимо для того, чтобы бак не замерз или не повредился, к тому же размещение таким способом никоим образом не испортит внешний вид вашего участка

Ёмкость подземного типа должна находиться на расстоянии от жилища не менее 10 метров.

Обладает следующими преимуществами:

чтобы обеспечить помещение газом, резервуар достаточно заправить один раз в год;
газ хорошо испаряется и без применения вспомогательных механизмов;
большая площадь испарения жидкости.

Грунт для размещения подземного газгольдера не должен быть подвижным.

Установка же наземных газгольдеров несложная, а цена на них «не кусается», поэтому они очень популярны в странах ЕС, но для России наземные емкости не совсем хороший вариант. Обусловлено это сильными морозами, которыми славится русская зима.

Чтобы установить газгольдер наземного типа, учитывая погодные условия в России, в дополнение понадобится устанавливать специальные испарители, а также потратить средства, чтобы утеплить корпус резервуара.

Газгольдер наземного типа надо устанавливать в 2-3 м от края участка, чтобы заправочной рукав мог беспрепятственно дотягиваться до горловины газгольдера.

Мобильный газгольдер имеет ёмкость небольшого объёма, устанавливать его быстро и просто, можно перевозить, например, на автомобильном прицепе, и быстро подсоединять к системе отопления вашего дома.

Мобильный газгольдер на прицепе

Приобрести топливо для компактного передвижного газгольдера можно на автомобильных газовых заправочных станциях. Это очень удобно, поскольку вы можете выбрать заправку с оптимальной стоимостью газа.

Мобильные газгольдеры имеют множество достоинств:

вместительность: можно приобрести резервуар емкостью до 1000 л;
мобильность: его можно перемещать в любое место, где требуется газ;
легко заправлять;
сохраняет продуктивность работы и в холода, потому что газ всегда можно безопасно подогреть;
такое устройство недорогое.

Объединяем правила установки газгольдера в частном доме в систему

Модельный ряд стандартных бочек VPS с габаритными размерами

Обратите внимание: при увеличении объема диаметр сохраняется. Рассчитаем, как правильно установить газгольдер на примере VPS

Диаметр бочки всегда 1.25 м

Рассчитаем, как правильно установить газгольдер на примере VPS. Диаметр бочки всегда 1.25 м.

Если расположить резервуар боком вдоль забора с отступом 2 м, то край корпуса для отсчета сдвигается на 3.25 м. Владельца участка шириной до 20 м ждет неприятный сюрприз: при соблюдении всех правил на дом остается всего 3.75 м.

Газгольдер: схема установки

3.75 м — явно маловато для полноценного дома. А если коттедж уже готов, то на доступных 20 м выполнить монтаж по правилам не удастся. В этом случае могут подойти другие варианты автономной газификации:

монтаж емкости за домом (если хватает места по длине территории);
установка вертикальной модели (можно отодвинуть на максимальное расстояние по диагонали);
использование передвижных баллонных установок и мобильных газгольдеров (не привязаны к месту).

Дополнительные «отягчающие» условия установки газгольдера на дачном участке — до жилого дома соседей тоже должно быть 10 м. Поэтому когда в 3 м от забора стоит другой коттедж — необходимо отступить не на 2, а на 7 м.

Можно разделить требования на 2 группы

Обязательные. Соблюдайте минимальные расстояния от жилых домов, дорог и коммуникаций, подземных полостей, общественных объектов, забора соседа.

Если при аварии выяснится, что правила не соблюдены — отвечать придется по всей строгости. Сосед или владельцы дороги, детской площадки, общественного здания и т. п. вызовут для проверки пожарных инспекторов.

Необязательные. Носят рекомендательный характер. Не закапывайте емкость слишком далеко, чтобы можно было заправляться с дороги. Не проводите установку рядом с колодцем, зоной барбекю.

Сохраните доступ к емкости на случай ремонта. Не засаживайте поверхность деревьями и кустарником. Не заливайте бетоном и не стройте наверху сарай.

Кстати

Если хотите удобно разместить газгольдер без санкций, штрафов и суда, посоветуйтесь с инженером.

Разместить без рисков

Различные типы газгольдеров

Есть несколько видов газгольдеров. Для автономной газификации любого частного дома используют резервуары 1 категории, рассчитанные на хранение газовой смеси под давлением в 3–6 бар. Модели 2 категории работают при 30 атм. и используются на предприятиях.

Классифицируют газгольдеры по ряду признаков.

В зависимости от расположения

Наземное расположение газгольдера с утеплителем

По методу установки различают наземные и подземные хранилища.

Наземные модели размещают над землей на бетонном основании. Земляные работы минимальны, так что монтаж стоит недорого. Техосмотр резервуара тоже не вызывает затруднений. Однако такое решение подходит только для регионов с теплым климатом, так как уже при 0°С происходит конденсация влаги, что перекрывает подачу газа. В других районах конструкцию требуется теплоизолировать, что намного дороже.

Еще одно существенное затруднение – размеры. На небольшом дачном участке установить столь крупный объект очень сложно. Придется пожертвовать частью сада и двором, а это мало кого устраивает.

Подземный монтаж сложнее и дороже: нужно вырыть траншею, тем более глубокую, чем холоднее зима в регионе, залить плиту, разместить газгольдер и трубы. Но во всех остальных отношениях такой вариант выгоднее. Площадь участка остается свободной, теплоизоляция не нужна, газ при утечке выходит не в воздух, а попадает в почву, что исключает взрыв или возгорание.

По конструкции

Из вертикального газгольдера газ испаряется меньше

Различают газгольдеры с переменным и постоянным объемом. Первые используются в промышленных условиях. Здесь давление газа поддерживается механизмом, разделяющим рабочий и освободившийся объем резервуара. Газификация дома выполняется за счет установки газгольдеров с постоянным объемом.

Конструкции постоянного объема разделяют на 2 типа:

Горизонтальные – производительность газгольдера зависит от поверхности сжиженной фазы. Чем она больше, тем больше объем паровой фазы. В горизонтальных емкостях зеркало сжиженной фазы больше, поэтому такие модели производительнее.
Вертикальные – поверхность зеркала меньше, а значит испаряется газ медленнее. Однако вертикальная конструкция занимает меньше места.

По высоте горловины

Чтобы газгольдер работал эффективно, арматура должна размещаться практически на уровне земли. Это решает и другую проблему: опасность залития при высоких грунтовых водах.

Модели с низкой горловиной устанавливают в южный регион, где нет надобности опускать резервуар ниже уровня промерзания земли. В средних и северных широтах газгольдер монтируют на глубине 1,5 м или глубже. В таких случаях нужен резервуар с высокой горловиной.

Удлинение арматурного кожуха не решает проблему. Герметизация создает опасность взрыва, так как в этом случае пропан-бутан при утечке не впитывает в почву, а уходит в воздух.

Особенности монтажа подземного резервуара

Схема монтажа газгольдера Монтажные работы подразумевают выполнение определенных этапов компанией, с которой составлен договор на оказание услуг:

составляется проектная документация, определяется объем емкости для хранения газа;
выполняется подготовка котлована и траншеи для укладки труб;
проводятся монтажные работы по установке газгольдера;
выполняется «цокольный ввод» газа в дом. Здесь необходимо следить, чтобы трубы не пересекались с другими коммуникациями;
проводится подключение газового оборудования, выполняются пусконаладочные работы;
выполняется обратная засыпка;
заключается договор на обслуживание системы.

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
Экологичность. В процессе обогрева не производится никаких продуктов горения.
Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.
