Чугунные радиаторы — технические характеристики различных видов батарей

Рекомендации по выбору батарей отопления

Внешне биметаллические радиаторы напоминают алюминиевые, отличить их трудно. Если нет определенных знаний, визуальные различия увидеть непросто. Однако что касается эксплуатационных характеристик, то биметаллические батареи гораздо лучше алюминиевых.

Самым лучшим радиатором в настоящее время является биметаллический. Он прочный и выдерживает большое давление, поэтому его можно устанавливать и в многоэтажных домах с централизованной системой отопления. Что касается алюминиевых изделий, то их можно использовать далеко не всегда.

Не рекомендуется использовать их в тех случаях, если:

1. В системе отопления наблюдается высокое давление. Поскольку алюминий является хрупким металлом, при превышении максимально допустимого давления изделие может не выдержать и дать течь. По этой причине алюминиевые радиаторы не используются в многоэтажных домах, подключенных к центральной магистрали.
2. В качестве теплоносителя используются незамерзающие жидкости, которые несовместимы с алюминием. В случае контакта такого теплоносителя с данным металлом происходит химическая реакция, приводящая к разрушению отопительного прибора.
3. Котел имеет медный теплообменник. Медь и алюминий являются несовместимыми материалами, так как они образуют гальваническую пару, между которой возникает электрический ток, разрушающий оба элемента. Больше всего страдает алюминий, так как его ионы притягиваются к меди. В результате со временем стенки отопительного прибора станут тоньше и могут дать течь. Однако такой проблемы не возникнет, если при создании отопительной системы были использованы металлопластиковые или полипропиленовые трубы – в этом случае гальваническая пара не образуется.

Панельные стальные радиаторы используются исключительно в автономных системах отопления. Данные батареи можно использовать с любым теплоносителем и даже с медными теплообменниками. Стальные радиаторы довольно долговечны, но они подвержены образованию ржавчины.

Все разновидности радиаторов отопления обладают теми или иными достоинствами и недостатками, поэтому выбор зависит от конкретной ситуации. Что касается характеристики и условий эксплуатации, то лучшими являются биметаллические радиаторы, однако не каждая семья может позволить себе их купить.

Детально о видах батарей отопления на видео:

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Производители чугунных радиаторов

Выпускают такую продукцию не только российские заводы и предприятия стран СНГ. Есть немало зарубежных производителей, предлагающих чугунные радиаторы в стиле ретро или техно. Модели отечественных компаний дешевле.

Минский завод отопительного оборудования

Один из самых известных производителей. Выпускает двух- и трехканальные чугунные батареи в самом разном дизайне. Есть классические радиаторы и модели с плоской поверхностью – они эффективнее, так как лучше отдают тепло, а также варианты с рисунком на поверхности. Количество секций определяет заказчик.

Сантехлит (Россия)

Завод предлагает классические модели. Глубина секций и высота варьируется в очень широких пределах. Есть модели с глубиной всего 11 см. Их легко разместить под узким современным подоконником. Длина батареи определяется числом секций.

Viadrus (Чехия)

Компания предлагает изделия более подходящие для автономного отопления. Радиаторы легко выдерживают постоянное давление в 12 бар, очень долговечны. Соответствуют европейским критериям качества.

Привлекателен дизайн радиаторов. Завод выпускает 8 линеек в разном оформлении и в 27 типоразмерах. Есть модели с плоской поверхностью, с изысканным рисунком на секциях, с секциями необычной неправильной формы.

Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.

Преимущества и недостатки чугунных радиаторов ↑

Чугунные радиаторы различны по размерам, межосевому расстоянию, расстоянию между секциями и т.д.

Выбирая радиаторы отопления, какие лучше можно определить изучив их основные характеристики: мощность, давление, объем воды в секции, максимальная температура теплоносителя и т.д. Чугунные батареи, цена на которые несколько выше, чем на алюминиевые или биметаллические, обладают определенными преимуществами перед конкурентами:

1. Долговечность. Обусловлена она толщиной стенок и свойствами металла. При должном качестве воды они способны прослужить свыше 50 лет.
2. Надежность. Чугун способен не разрушаться при прохождении теплоносителя с температурой до 150°C, за счет чего чугунные батареи можно использовать в паровых системах отопления.
3. Не подверженность коррозии. При сливе системы, когда воздух попадает во влажную среду, внутренняя часть батареи подвержена коррозийному воздействию. Но чугунные радиаторы такой проблемы лишены. Поэтому они оптимальны для установки в многоквартирных домах, где на летний период сливается система, и подходят для открытых систем.
4. Невосприимчивость к качеству воды. На чугун не влияют примеси, загрязнения, в т.ч. наличие в теплоносителе ржавчины или мелких камней. Также он не восприимчив к агрессивным компонентам, например, большому содержанию щелочи.

Чугунные радиаторы можно подключить посредством нижнего подсоединения, скрыв трубопровод в полу

Аккумулятивность. Радиаторы чугунные способны аккумулировать тепло. При выключении обогрева в течение нескольких часов они продолжают отдавать тепло. Остальные виды радиаторов такой способностью не обладают.

Тепловое излучение. Чугунные обогреватели способны передавать в комнату до 70% тепла, тогда как остальные виды – не более 50%.

Простота в уходе. Радиаторы не требуют частой очистки, т.к. они имеют большое внутреннее сечение.

К недостаткам чугунных батарей можно отнести сравнительно высокую стоимость. Отечественные модели более доступны, но проигрывают в дизайне. Также можно выделить такие недостатки:

1. Значительный вес. Секции чугунные в разы тяжелее стальных и алюминиевых. Вес одной секции может достигать 7 кг (для сравнения, алюминиевого – до 2 кг). Поэтому чугунные батареи необходимо монтировать на капитальных стенах и более надежно. Некоторые модели имеют напольные подставки, которые облегчают конструкцию.
2. Медленная скорость реакции на температурные изменения. При изменении параметров отопления, радиаторам потребуется продолжительное время, чтобы отреагировать на новую температуру теплоносителя.
3. Некоторые модели нужно окрашивать. При этом нужно учитывать, что при каждой последующей окраске потребуется снимать старый слой, иначе теплоотдача батарей снизится.
4. Давление. Чугун способен выдерживать давление не более 15 атм. Но в бытовых условиях отопительные системы характеризуются давлением до 3 атм, а в многоквартирных – до 10 атм.
5. Большой объем воды. Одна секция чугунного радиатора вмещает объем больший в два или более раз, чем другие виды батарей. Это подразумевает содержание большего количества воды в системе и больший расход топлива для ее обогрева.
6. Невысокая теплоотдача. В сравнении с остальными радиаторами, показатель теплоотдачи ниже почти в два раза, но выше тепловое излучение.

Достоинства и недостатки чугунных батарей

Первые чугунные батареи появились более 100 лет назад. Они до сих пор встречаются в старинных особняках и частных домах, построенных в те далекие времена. За все время своего существования они практически не претерпели изменений, а некоторые современные образцы практически полностью повторяют ретро-облик своих предшественников. Сегодня они выпускаются многими отечественными и зарубежными производителями, продаваясь практически во всех магазинах сантехники и теплотехники.

Чугунные радиаторы крепко вошли в историю нашей страны как неотъемлемые ее элементы.

Чугунные батареи изготавливаются из чугуна – сплава железа, углерода и некоторых других химических элементов. Этот сплав обладает многими преимуществами, в число которых вошли большая теплоемкость и стойкость к коррозии. Изделия из чугуна могут служить многие десятилетия, если обеспечить им надлежащий уход. Благодаря этим свойствам, чугун стал использоваться для изготовления чугунных батарей.

Долгое время чугунные радиаторы отопления оставались практически полными монополистами. В дальнейшем на рынок пришли более современные стальные радиаторы, а следом появились биметаллические и алюминиевые разновидности. Тем не менее, чугун не сдается, продолжая удерживать покупательскую аудиторию своими привлекательными свойствами. Давайте посмотрим, чем так хороши чугунные батареи:

• Высокая теплоемкость – эти батареи могут удерживать большое количества тепла, продолжая отдавать его даже при кратковременном отключении отопительной системы;
• Высокая прочность – рабочее давление для чугунных батарей составляет 8-10 атмосфер. Некоторые модели могут похвастаться стойкостью к небольшим гидроударам;
• Чугун обладает хорошей сопротивляемостью к агрессивному теплоносителю, приводящему к порче радиаторов из других металлов и сплавов – благодаря этому он спокойно работает в централизованных системах отопления, практически не реагируя на агрессивность теплоносителя;
• Достаточно высокая теплоотдача – она может достигать 160 и даже 180 Вт на секцию (впрочем, стальные, алюминиевые и биметаллические радиаторы могут похвастаться большей теплоотдачей);
• Большой внутренний объем – обеспечивает минимальное гидравлическое сопротивление. Кроме того, чугунные батареи практически не засоряются, что является их большим плюсом;
• Продолжительный срок службы – производители дают на свою продукцию гарантию от 10 до 30 лет. На практике срок службы может превышать 50-60 лет – все зависит от ухода за отопительной системой и за самими радиаторами;
• Стойкость к высокой температуре – отдельные модели могут выдерживать нагрев до +130 градусов.

Также мы расскажем про недостатки:

Согласитесь, внешний вид советских чугунных батарей сильно уступает внешнему виду его современных аналогов из другого металла.

• Высокая теплоемкость, являющаяся достоинством, одновременно выступает недостатком – чугунные батареи долго прогреваются, задерживая поступление тепла в помещения. На практике это приводит к повышенному расходу энергоносителей (газа, электроэнергии, дров, солярки);
• Отсутствие дизайна – классические чугунные радиаторы не могут похвастаться приличным внешним видом, но легко прячутся за декоративными решетками для радиаторов отопления. А вот восстановленные ретро-модели и современные дизайнерские решения заставляют любые другие радиаторы нервно курить в сторонке – ретро-стиль в XXI веке ценится как никогда;
• Высокий вес – пожалуй, это единственный весомый недостаток, по сравнению с которым все остальные недостатки выглядят не более чем придирками. Например, вес чугунной батареи из десяти секций, такой как МС-140, составляет более 71 кг;
• Трудности в монтаже – этот недостаток является родственником предыдущего. Большой вес чугунной батареи затрудняет проведение монтажных работ и требует усилий двух-трех монтажников.

Большой внутренний объем тоже является определенным недостатком, так как отопительному котлу приходится нагревать большее количество воды. А значит, возрастают затраты на газ, электроэнергию и прочие источники тепла.

Виды и особенности чугунных конструкций

Чугунные батареи представляют собой отопительное оборудование, состоящее из нескольких секций. Они между собой скрепляются с помощью специальных замков, соединение которых укрепляется с помощью надежного герметика.

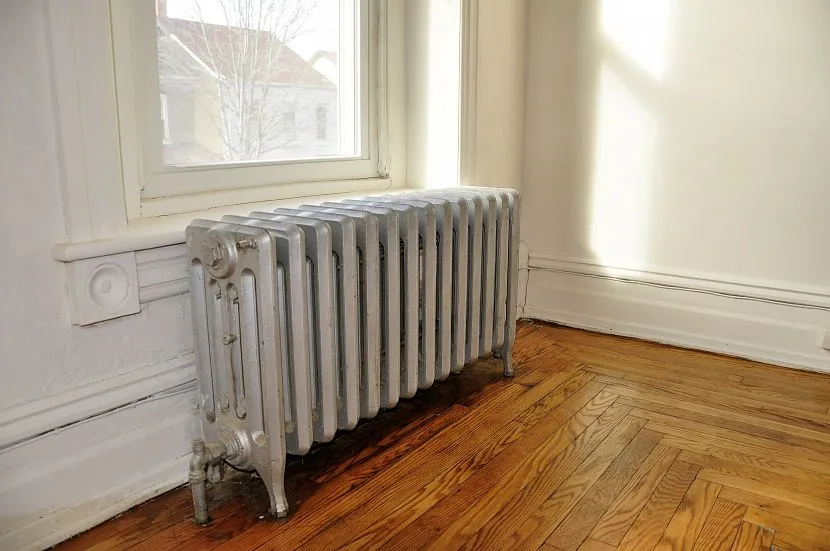

Массивный чугунный радиатор на ножкахИсточник infradom.ru

Встречаются одноканальные и двухканальные конструкции. В основном все чугунные батареи различаются своими параметрами: шириной, высотой, глубиной. Традиционно все эти размеры зависят от количества использованных секций в одном радиаторе.

Высота устройства обычно колеблется от 35 до 150 см. Модели, которые поменьше устанавливают под подоконником в жилых комнатах, а варианты повыше стараются монтировать в комнатах, где кроме как на стене установить их негде. Полагается, что высокие конструкции имеют меньшее количество секций, но способны отапливать большую площадь за счет своих габаритов.

Большой чугунный радиатор отопления со старой покраскойИсточник remontnik.ru

Важное значение имеет и такой показатель, как глубина. Она может варьироваться в пределах от 50 до 140 см

От этого показателя зависит, смогут ли данные изделия вписаться в интерьер помещения.

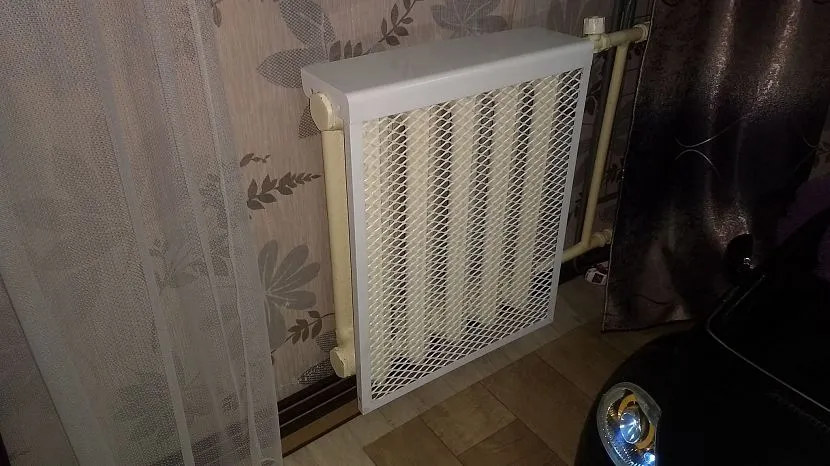

Невысокая чугунная батарея с защитным футляромИсточник onlinetrade.ru

Прочные советские конструкции закрепляются к стене с помощью специальных кронштейнов, которые вбиваются глубоко в блочные перегородки и при необходимости дополнительно укрепляются. Для большей безопасности можно выбрать батареи, в которых комплектацией предусмотрены ножки.

Габариты чугунного радиатора.

В Советском Союзе габаритные размеры чугунных радиаторов имели определённый стандарт. В одной секции между центрами труб подачи и отвода теплоносителя расстояние колебалось от 30 до 50 см. Ширина секции не была стандартизирована и была различной у разных изготовителей. Почти все современные батареи так же имеют эти стандарты. Самая популярная модель среди чугунных изделий — МС-140. (установлена во многих «хрущёвках» и 9-ти этажках 60-80хх годов). Расстояние между центрами труб составляет 50 см; высота батареи 58,8 см; ширина 9,3 см; глубина — 14 см. Разнообразие габаритных размеров батарей объясняется потребностями покупателей.

Биметаллические или чугунные радиаторы отопления?

Для того, чтобы сравнить биметаллические радиаторы отопления с чугунными, необходимо ознакомиться с характеристиками обоих отопительных приборов.

Чугунные

Начнем с того, что такой материал как чугун, используется для изготовления батарей уже очень давно.

Современные модели радиаторов из чугуна отличаются очень привлекательным дизайном, выпускаются чугунные батареи и в стиле «ретро», которые станут достойным украшением интерьера, особенно выполненного в классическом стиле.

О дизайнерских радиаторах можно прочитать на этой странице.

Отметим достоинства чугунных батарей:

• внешне выглядят очень привлекательно;
• стоят такие батареи недорого;
• характеризуются долговечностью;
• просты в монтаже;
• материал отличается прочностью и надежностью;
• устойчивы к коррозийным процессам;
• на рынке широкий выбор подобных изделий, выполненных в различных дизайнерских решениях и цветовой гамме.

Несмотря на большое количество достоинств, выделяется и ряд недостатков:

1. Чугун является не очень хорошим проводником тепла, в связи с этим, функционируют такие батареи с недостаточной эффективностью.
2. Для того, чтобы металл прогрелся и начал отдавать тепло, придется подождать достаточно большое количество времени.

Таким образом, исходя из технических и эксплуатационных характеристик чугунных батарей, можно сделать вывод, что такие приборы обойдутся в небольшую сумму и прослужат на протяжении долгих лет. Но в то же время, за счет низкой теплоотдачи, помещение будет прогреваться медленно и недостаточно хорошо.

Более подробно про чугунные радиаторы отопления можно прочитать на этой странице.

Биметаллические

Биметаллические радиаторы отопления — это более усовершенствованные алюминиевые батареи. Изначально радиаторы из биметалла характеризовались коротким сроком службы, поскольку алюминий очень чувствителен к агрессивному воздействию окружающей среды и склонен к разрушению под влиянием теплоносителя.

Но со временем производители решили добавить в конструкцию стальной компонент. Такой сплав характеризуется прочностью и надежностью. Таким образом, срок эксплуатации биметаллических радиаторов стал выше.

В настоящее время биметаллические радиаторы отопления признаны одними из лучших, поскольку сочетают в себе достоинства стали и алюминия.

Устройство биметаллического радиатора

Основные преимущества биметаллических радиаторов следующие:

• отличаются высокой надежностью;
• способны противостоять агрессивному воздействию окружающей среды и гидравлическим ударам;
• длительный срок эксплуатации;
• небольшая масса;
• внешне очень привлекательны, поэтому прекрасно впишутся в любой интерьер;
• отличаются высокой теплопроводностью и эффективностью.

Главный недостаток биметаллических батарей — в их цене. Они считаются наиболее качественными, соответственно и стоимость их высокая.

Сравнение

Для того, чтобы наглядно показать различия между чугунными и биметаллическими радиаторами отопления, следует отдельно рассмотреть их технические характеристики:

1. Теплоотдача. У чугунных радиаторов варьируется от 100 до 160 Вт на одну секцию. У биметаллических — от 150 до 180 Вт.
2. Противостояние высокому давлению. Несмотря на то, что чугун считается достаточно надежным металлом, он может выдержать только 12 Атм, в то время как биметалл — 20-50 Атм. Все показатели зависят от конкретной модели.
3. Устойчивость к теплоносителю низкого качества. Негативное воздействие окружающей среды никак не сказывается на эффективность работы чугунных радиаторов, поэтому они могут прослужить не один десяток лет. Батареи из сплава алюминия и стали также хорошо выдерживают неблагоприятные условия. Но весной, после того как система сливается, в них попадает воздух, в результате чего появляется коррозия.
4. Максимальная температура воды. Для чугуна — 110°С, для биметалла — 130°С. Однако стоит отметить, что каждый из видов хорошо переносит перепады температур.
5. Срок эксплуатации выше у чугунных батарей, они могут прослужить более 50 лет. А вот биметаллические гораздо меньше, не более 25 лет.
6. Стоимость. Радиаторы из чугуна вдвое дешевле алюминиевых.
