Кодировка жб колец
Но, независимо от своего предназначения и конструктивных особенностей, все они изготавливаются из тяжёлых видов армированного бетона марки прочности от М-200 до М-500. Размеры ж/б колец для колодца могут быть самыми разными, и подбираются в индивидуальном порядке, в зависимости от диаметра колодца. Согласно производственным нормативам, каждое отлитое кольцо должно иметь определённую маркировку, установленную требованиями ГОСТа. Благодаря этим маркировкам можно безошибочно выбрать необходимую модель железобетонного изделия.
Кодировка ж/б колец выглядит следующим образом:
- КЛК — для монтажа городских ливневых коллекторов.
- КВГ — наиболее распространённый вариант колец, предназначаемый для обустройства водных колодцев и кессонов.
- КО — опорное, или фундаментное кольцо. Используется в качестве основы для последующей установки прочих элементов.
- КФК — используемые для устройства дренажных систем, или канализационных сливных коллекторов.
Но главными показателями, исходя из которых, подбираются кольца, служат их размеры. В зависимости от диаметра и высоты, изменяется и масса железобетонного изделия. В представленной ниже таблице даны размеры кольца для колодца: его высота, диаметр, объём, а также масса. Наружный диаметр обозначается как D-большое, а внутренний — как d-малое. Минимальный диаметр таких железобетонных элементов, как видно из таблицы, составляет 70 см, а наибольший — 200 см.
Это интересно: Панели ПВХ для балкона — расписываем суть
Область применения
Область применения затрагивает обустройство сооружений, отличающихся высокой герметичностью. Именно поэтому железобетонные изделия используют для обустройства септика. Септик, это та же сливная яма, но с возможностью очистки сточной воды. На одном участке может быть установлен септик из двух или трёх частей.
Чем больше колодезный колец вы использовали, тем чище будет вода на выходе. В случае с тремя кольцами, септик на выходе может давать почти чистую воду, которую можно использовать для полива огорода.
При использовании колец в качестве основы для септика, их необходимо дополнительно герметизировать. Для этого внешний диаметр углубления в земле раскапывают побольше, производят монтаж септика, после чего снаружи обмазывают битумом.
Использование ЖБИ колец для выгребных ям
Используя колодезные кольца, сегодня можно обустроить приямок для скважины. Это углубление на величину до 2 метров, где в перспективе может быть установлено оборудование. По умолчанию, на основании такого приямка расположен оголовок скважины. Оборудование для скважины рекомендуется ставить в домах, поскольку здесь оно будет подвергаться меньшим воздействиям влаги. Таким образом, реле давления больше работать без сбоев.
Применяются железобетонные кольца и для обустройства колодцев. В таком случае, они могут быть с основанием и крышкой. Это позволит сохранять чистоту воды, используемой для питья и поливов. Диаметр выбирается не самый большой, чтобы столб воды соответствовал желаниям заказчика.
В остальном, железобетонные кольца применяются для нужд канализационных систем, для прокладки коммуникаций под землёй, для сооружения дренажных подземных отверстий. Они способны выдерживать значительные нагрузки извне со стороны грунта, и не разрушаться под действием влаги долгое время. Выполнив необходимую герметизацию стыков, вы сможете добиться 100%-изоляции, что актуально при монтаже кабеля, труб и других систем коммуникаций внутри колец.
Монтаж объекта из бетонных колец
Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.
Вот общая схема выполнения монтажных работ:
- Выполнить разметку.
- Выкопать котлован.
- Установить кольца.
- Подвести к объекту канализационную трубу.
- Сделать отверстие для трубы и ввести ее в емкость.
- Выполнить герметизацию всех соединений.
- Нанести слой гидроизоляционного материала.
- Уложить на дно сооружения фильтр из песка и гравия.
- Выполнить обратную засыпку котлована.
- Установить верхнее перекрытие с крышкой.
- Засыпать перекрытие грунтом или задекорировать его.

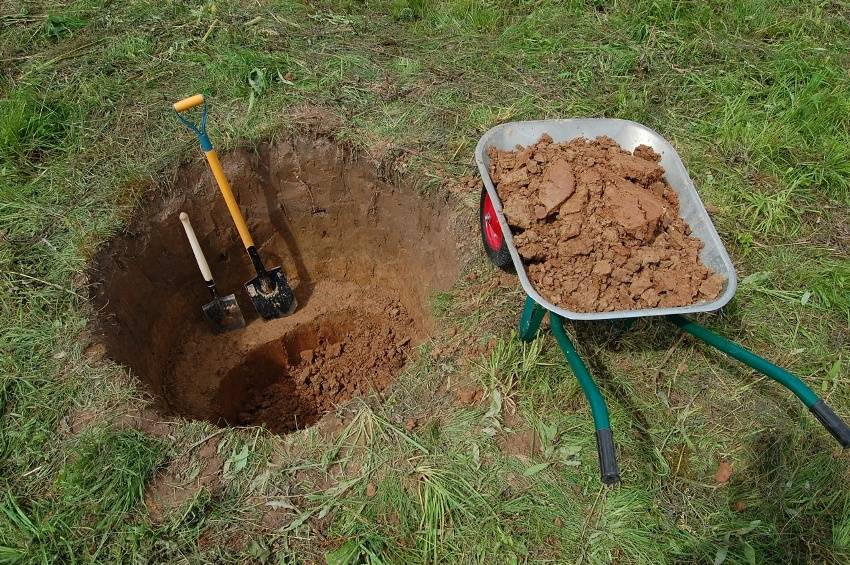

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.
Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее
В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.
Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.
Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

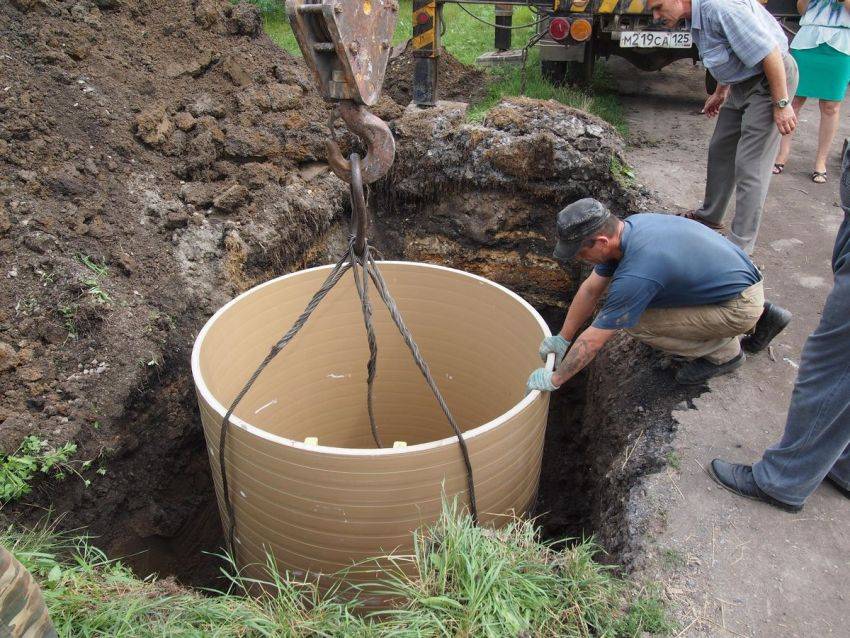

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить
Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.
Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.
Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала
Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.
Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.
В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.
Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

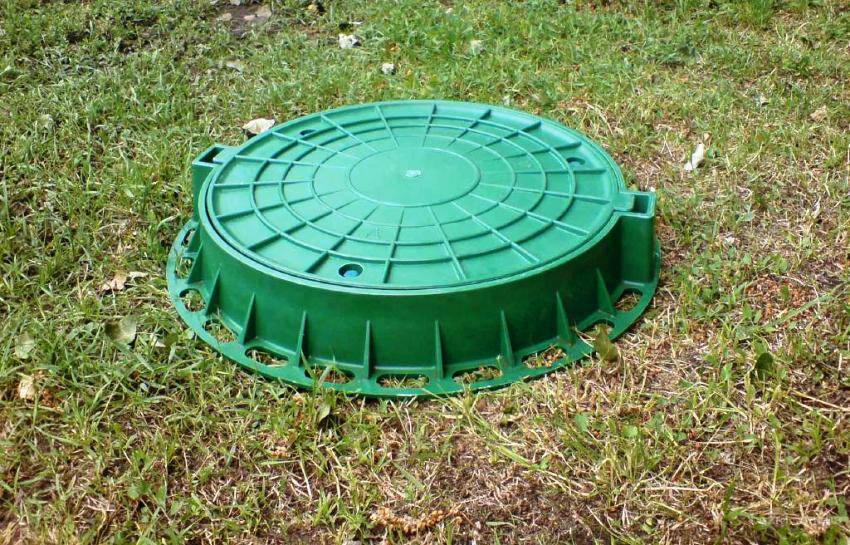

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.
Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.
Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи
Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.
Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.
Размеры
Вся выпускаемая продукция производится согласно ГОСТу 8020-90 и имеет стандартную маркировку колец:
Выпускается продукция по ГОСТу.
- КВГ — для водо- и газопроводного колодца;
- КЛК — для ливневой системы и водостока;
- КО — опорное;
- КС — стеновое;
- КФК — дренажное и коллекторное.
Дополненные (доукомплектованные) элементы имеют в аббревиатуре букву Д: КСД — кольцо стеновое дополненное (с дном).
Кроме того, маркировка изделий содержит числовые обозначения. Например, КС-10-9 читается как «кольцо стеновое 1000 мм, высотой 900 мм».
Таблица: параметры железобетонных колец
Параметры, которые имеют кольца ЖБИ, тоже стандартны и определяются табличными значениями.
| Обозначение | Высота, мм | Диаметр наружный/внутренний, мм | Толщина стенок, мм | Масса, кг | Объем бетона, м³ |
| К-10-5 | 490 | 1160/1000 | 80 | 350 | 0,14 |
| К-10-10 | 990 | 1160/1000 | 80 | 680 | 0,27 |
| К-12-5 | 490 | 1410/1250 | 80 | 420 | 0,17 |
| К-12-10 | 990 | 1410/1250 | 80 | 820 | 0,33 |
| К-15-5 | 490 | 1680/1500 | 90 | 550 | 0,22 |
| К-15-10 | 990 | 1680/1500 | 90 | 1100 | 0,44 |
| К-20-5 | 490 | 2200/2000 | 100 | 820 | 0,33 |
| К-7-1,5 | 145 | 840/700 | 70 | 60 | 0,024 |
| К-7-5 | 495 | 840/700 | 70 | 210 | 0,084 |
| К-7-10 | 990 | 840/700 | 70 | 420 | 0,17 |
Все изделия по ГОСТу имеют параметры, находящиеся в пределах:
- наружный и внутренний размеры — 84-220 мм, 70-200 мм;
- толщина стенок — 70, 80, 90, 100 мм;
- высота — 290, 590, 890 мм;
- вес бетонного кольца — 130-600 кг, 550-1470 кг;
- объем ЖБ, затраченного на изготовление 1 элемента, — 0,05-0,59 м³.
Также выпускаются по ГОСТу:
Плиты днища (низа).
| Обозначение | Диаметр, мм | Толщина, мм | Вес, кг | Объем бетона, м³ |
| ПН-7 | 840 | 100 | 90 | 0,12 |
| ПН-10 | 1500 | 100 | 450 | 0,18 |
| ПН-15 | 2000 | 120 | 950 | 0,38 |
| ПН-20 | 2500 | 120 | 1480 | 0,59 |
| ПН-25 | 3000 | 140 | 2450 | 0,98 |
Опорные элементы.
| Обозначение | Диаметр наружный/внутренний, мм | Толщина, мм | Масса, кг | Объем бетона, м³ |
| К1 | 840/700 | 180 | 130 | 0,053 |
| КО1 | 900/600 | 100 | 84 | 0,045 |
| КО4 | 840/580 | 40 | 40 | 0,02 |
| КО6 | 840/580 | 70 | 50 | 0,02 |
Заготовки с крышками.
| Обозначение | Диаметр наружный/внутренний, мм | Высота стенок, мм | Толщина стенок, мм | Вес, кг | Объем бетона, м³ |
| ПК-10 | 1160/1000 | 890 | 80 | 780 | 0,36 |
| ПК-15 | 1680/1520 | 890 | 80 | 1400 | 0,61 |
Кроме стандартных встречаются нетиповые кольца железобетонные, изготовленные на заказ. Они отличаются индивидуальными размерами.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Размер колец для колодца по ГОСТу
Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура
Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно
Не все заводы выпускают такую продукцию.
Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки
Расшифровка маркировки
Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.
Маркировка бетонных колец указывает внутренний размер и высоту
Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).
В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.
Какие бывают размеры колодезных колец
Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.
- КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
- Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
- Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют. Размер колец типа КС для стенок
- Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
- Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки). Таблица размеров колодезных колец с указанием толщины стенки и массы
- Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.
Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов
Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7
Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
Использование колец бетонных: преимущества, маркировка изделий
Для установки септиков показано использование бетонных колец, перекрытий, днища и люков с крышками высокого качества. Производители предлагают:
- Элементы с кольцевыми и замковыми соединениями, причем каждое изделие оснащено выступами и выемками, обеспечивающими более прочное совмещение, предотвращающее смещение всей установки в процессе эксплуатации;
- Кольца бетонные для отстойников прямые без замков. Элементы стыкуются, герметизируются посредством смесей или герметиков (внутри и снаружи шахты), а также скрепляются скобами металлическими;
- Также предлагается кольцо фильтрационное для септика – это тип бетонных элементов с перфорацией. Изделие имеет множество отверстий, расположенных по периметру на равном друг от друга расстоянии, через которые очищенная вода проникает в грунт;
- Регулировочные элементы предназначены для регулировки объема отстойника;
- Доборные кольца показаны для создания необходимой высоты очистного сооружения.
Преимущества использования колец:
- Ценовая доступность. Обустройство септика канализации для дачи обойдется дешевле по сравнению с кирпичными аналогами;
- Оперативность монтажа, сокращение временных затрат на создание системы;
- Долгий срок эксплуатации (не менее 25 лет);
- Доступность физическая, смотровая, посредством сооружения скоб для спуска, смотровых отверстий.
Более того, размеры сооружения могут быть любыми, так как всегда можно нарастить конструкцию посредством дополнительных элементов, выбрав правильный диаметр.
Что касается разновидностей, размеров, то элементы бывают следующего порядка:
Бетонные плиты перекрытия для колодцев
| маркировка | КС10.9 | КС10.85 | КС15.9 | КС20.9 | КС7.9 | ПП-10 | ПП-10 | ПП-15 | ПП-15 |
| примечание | С замком | С замком | без замка | без замка | Без люка | С полимерным люком | Без люка | С полимерным люком | |
| Внутренний D (мм) | 1000 | 1500 | 2000 | 700 | Наружный D1200 | Наружный D 1200 | Наружный D 1700 | Наружный D 1700 | |
| Высота (мм) | 900 | 900 | 900 | 900 | 130 | 130 | 140 | 150 | |
| Толщина | 80 | 90 | 90 | 70 | — | — | — | — | |
| Вес (кг) | 550 | 850 | 1350 | 360 | 200 | 240 | 600 | 680 |
Таким образом, зная главные характеристики, объем колец, можно произвести расчет затрат, учесть размеры, которые может иметь канализация для дачи или дома, а также прикинуть общий объем работ. При использовании специальной техники, нижний конструктивный элемент лучше выбирать с дном, для обеспечения более эффективной герметичности всего септика.
Закупка ов и способы укладки пластиковых колец
Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке ов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр
При определении размеров обязательно следует взять во внимание последующую эксплуатацию
Полезный совет! Если есть неуверенность в правильности проведения подготовительного этапа, лучше обратиться в организацию, занимающуюся установкой пластиковых колодцев, для составления плана и сметы. Даже незначительные ошибки могут привести к невозможности нормальной эксплуатации устройства в дальнейшем.
Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого а – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.
В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.
Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму
Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:
- сплошной;
- с профилированием в виде канавок;
- распределительный;
- проходной.
Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.
Полезный совет! Не нужно заливать пространство цементным раствором. Это значительно усложнит ремонт или реконструкцию колодца в будущем.
Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные
Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом
Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора
Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.
Виды стандартных канализационных люков для пластиковых колодцев
Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:
- До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
- До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
- До 25 тонн. Предназначены для установки на городских дорогах.
- До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.
Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона
В зависимости от набора комплектующих колодца люки устанавливают:
- непосредственно на шахту;
- на горловину;
- на разгрузочное кольцо.
Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.
Сколько стоят бетонные колодезные кольца?
Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.
- Разновидности и колец
- Маркировка и размеры
- Стоимость бетонных изделий
Особенности и характеристики
Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:
- Морозостойкость – F150-200 циклов.
- Водонепроницаемость – W4-W6.
- Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.
Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.
В зависимости от конфигурации и особенностей применения различают следующие виды:
- КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
- КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
- ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.
- КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.
Габариты и маркировка
Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.
Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.
Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.
Расценки
Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.
| Марка | Размеры (dвнутр./h), мм | Объем, л | Вес, кг | Цена, руб/шт |
| КС10-9 | 1000 / 900 | 90 | 610 | 1600 |
| КС15-9 | 1500 / 900 | 135 | 1000 | 3430 |
| КС20-6 | 2000 / 600 | 120 | 1200 | 3950 |
| КС10-9 (замок) | 1000 / 900 | 90 | 670 | 1550 |
| ПК10-9 | 1000 / 890 | 89 | 780 | 3140 |
| КЦД10-9 | 1000 / 900 | 90 | 900 | 3870 |
| КЦД15-9 | 1500 / 900 | 135 | 1670 | 5380 |
Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.
Виды бетонных колец для колодца
Колодцы делятся на несколько видов, такие как: водопроводные, канализационные и колодцы газопроводных сетей.
Существует несколько видов:
- Доборные, вспомогательные— необходимы, в случае если обычные кольца не подходят, так как эти имеют не стандартные размеры и делаются под заказ.
- Железобетонные — необходимы для монтажа систем коммуникаций, хорошо подходят для дренажных колодцев, канализационных, сетевых, водопроводных и газопроводных.
- Стеновые — чаще всего благодаря им формируется горловина, используются для любых видов колодцев.
- Также существуют следующие виды колец: с замком, сборные, с днищем, с плитой перекрытия и т. д.
Для того чтобы кольца не смещались после установки, на них заранее установлены специальные пазы, которые не допускают момент смещения.
