Экран для ванны своими руками: из пластиковых панелей, из плитки, инструкция пошагово, фото

Этапы изготовления экрана для ванны из плитки

Для начала делается каркас. На стенах и на полу делается специальная разметка. При помощи отвеса проводится линия от угла ванны до пола и ставится точка А. Затем от этой линии в сторону ванны отступается 2 см, ставится точка А1 и делается ещё одна параллельная линия.

Точно также от угла ванной, не примыкающего к стенке, при помощи отвеса на полу ставится точка В и в 2 см вглубь ванны ставится вторая точка В1. Соединяется точки, А с В, а также А1 с В1. Это будет линией установки каркаса на полу. Аналогичным образом ставятся точки С и С1 на ещё одном углу примыкания ванны к стене. Точки С и С1 соединяются линиями с точками В и В1.

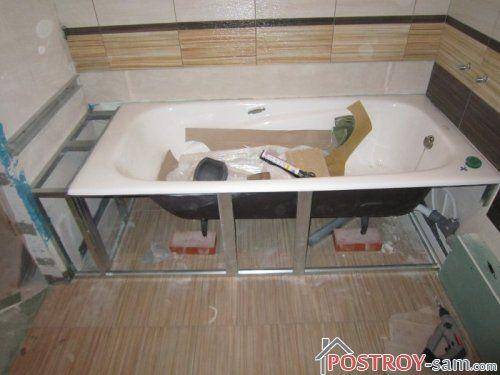

делается каркастрёх поперечин

В верхних профилях, которые ложатся под края ванны, предварительно делаются отверстия в 3 мм и нарезается резьба. В чугунной ванне делаются отверстия сверлом по металлу глубиной не более 5 мм. Верхние профили крепятся к ванной болтами М3 длиной 3 мм, промазанными жидкими гвоздями, на расстоянии 16−18 мм от края ванны. К акриловым ваннам профили крепятся с помощью жидких гвоздей.

Обшиваем каркас влагостойким (зелёным) гипсокартоном. Оставляем только ту часть, где будет находиться ревизионная дверца.

Делаем ревизионную дверцу. К гипсокартонному листу по ширине дверки прикрепляем с помощью самореза по дереву деревянные бруски 50/50 см. По бокам каждого бруска предварительно врезаются две мебельные роликовые защёлки, а на противоположных сторонах устанавливаются фиксаторы. Они крепятся шурупами, идущими в комплект в защёлкам. Съёмный отсек вставляется на место и плотно держится за счёт мебельных защёлок. Ревизионную дверцу можно открывать и закрывать при помощи присоски.

Идеи оформления

При изготовлении экрана вы можете дать простор вашей фантазии.

Можно добавить выдвижную полочку на магнитах. Она пригодится для хранения различных мелочей, которыми мы пользуемся в ванной комнате: расчески, шампуни, пенки для ванны и другим.
Еще один элемент – это шторы. Самый малобюджетный дизайнерский элемент. Он подходит в том случае, если ваша ванна имеет нестандартные формы и жесткий экран сделать невозможно. При умелом подборе штор в сочетании с дополнительными элементами декора, можно создать довольно уютную ванную комнату. Учтите только, что шторы должны легко сниматься, так как текстиль требует стирки.
Зрительно расширяет пространство зеркало. Его также можно использовать при оформлении экрана.
Матовое стекло — это интересная идея для оформления. Они бывают однотонные, матовые, цветные, с узорами и различными фактурами. Стекло довольно прочное, поэтому его использование безопасно, поэтому смело подбирайте и сочетайте его с интерьером ванной комнаты.

Какой материал выбрать?

Самыми легкими в изготовлении и популярными экранами считаются пластиковые, которые не боятся сырости и довольно долговечны. Экран может быть оклеен специальной пленкой или сделан из разноцветного пластика, подходящего по тону к интерьеру ванной комнаты.

Далее по популярности следует экран из МДФ-панелей. Но необходимо учитывать то, что такие панели боятся сырости. По этой причине их следует обязательно обрабатывать перед установкой специальным составом.

Те, кто не собираются использовать пространство под ванной как хранилище, могут установить себе гипсокартонные экраны, которые должны быть снабжены дверцей для того, чтобы у вас в случае необходимости был доступ к сантехническому оборудованию.

Зачем под ванной делать экран

Экран под ванну из плитки предназначается в первую очередь для того, чтобы непривлекательные части ванной комнаты были спрятаны. Многие хозяйки любят хранить под ванной различного рода чистящие средства, что также не добавляет красоты помещению. Для хранения химии под купелью применяется раздвижная конструкция. Такая декоративная панель сооружается из гипсокартонных листов, но такой модуль не впишется в интерьер ванной, если комната отделана плиткой.

Для тех, кто предпочитает приятный внешний вид, выбор очевиден – керамическая облицовка экрана

Важно при оформлении пространства под ванной своими руками не забывать о том, что нужно сделать люк, который позволит владельцу квартиры иметь доступ к коммуникациям, которые расположены под купелью

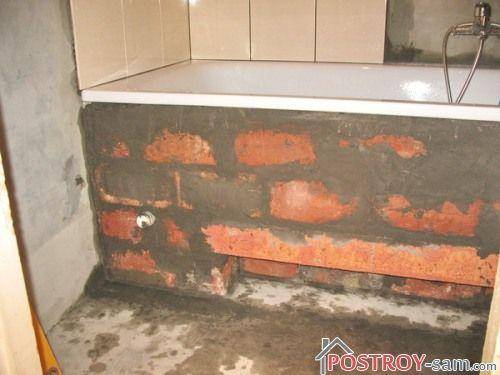

Сооружение экрана из кирпича

Довольно оригинальным и в то же время стильным решением может стать кирпичный экран, который затем будет отделан декоративной штукатуркой или кафельной плиткой. Такой экран может быть легко сделан самостоятельно.

Начиная работу, нужно разметить будущий экран таким образом, чтобы кромка ванны оказалась вровень с его стенкой.

Также следует сделать вертикальную разметку и на противоположной стене. При укладке кирпича эта разметка будет ориентиром. Кладку рекомендуется делать на цементно-песчаном растворе в ¼ или ½ кирпича.

При желании можно сделать в экране специальную нишу для ног и обязательно соорудить небольшую дверцу, чтобы был доступ к сантехническим коммуникациям и сливу. Такую дверцу можно изготовить собственноручно из пластиковых панелей или приобрести в магазине уже готовую.

Пошагово установка экрана выглядит так.

Шаг первый. Выбор материала для выполнения монтажных работ.

Оптимальный вариант пластик – он влаго и износостоек, прост в использовании (в данном конкретном случае использовался тот же пластик, что и на потолке, создавая единство образа в целом). Помимо панелей необходимо приобрести:

стартовую полосу той же или подходящей расцветки;
профиль UD (не усиленный, обыкновенный) и элементы крепления (дюбели, гвозди винтовые);
«жидкие гвозди».

А также подготовить инструмент:

перфоратор;
шуруповерт;
угольник;
строительный степлер;
нож по гипсокартону.

Шаг второй. Монтаж каркаса для экрана под ванну.

Моделируется каркас экрана под угловую ванну для установки пластика. На полу вымеряется ломаная линия, повторяющая один в один очертания изгиба ванны – с помощью уровня переносятся точки на пол, чертится по точкам линия. По линии укладывается профиль. Для чего на месте изгиба режется по боковому краю ножницами по металлу на отрезки по 10 см. После производим крепление: на расстоянии 13-17 см. друг от друга. Перфоратором пробиваются углубления в уже уложенном по линии профиле и плитке, загоняем в просверленное отверстие пластиковый (распорный) дюбель, в него потом вбиваем маленьким молоточком шуруп (для надежной фиксации).

Все эти работы выполнять очень аккуратно, без применения излишней силы, дабы не повредить плитку на полу.

Шаг третий. Монтаж верней части каркаса экрана для ванной.

К внутренней стороне подгиба ванны крепим деревянные брусочки (20 см. друг от друга). Для чего вымеряем толщину бруска (примерно 7 длиной и 3х3 см высоты и толщины, чтобы он входил в зазор между ванной и подгибом) и с помощью «жидких гвоздей» (наносить наверх и прилегающую к подгибу боковину бруска) закрепить и придержать до фиксации.

Крепление шурупами невозможно, поскольку на лицевой стороне ванны нарушится вся эстетика.

К ним будет крепиться стартовая полоса. Для ее установки достаточно применения строительного степлера, хотя крепление саморезом с плоской пресс шайбой гораздо надежней.

Шаг четвертый. Установка пластиковых панелей.

Вымеряется расстояние от глубины верхнего и нижнего смонтированных элементов каркаса, размеры переносятся на пластик (для прямого угла лучше всего использовать угольник), вырезается нужная длина с помощью ножа по гипсокартону.

На первую полосу, поскольку она будет крайней у стены, надевается точно такой же длины стартовая полоса. На внутреннюю сторону стартовой полосы наносится клей «жидкие гвозди» и «вгоняется» внутрь пластик (очень легко это осуществить с помощью металлической линейки, для чего ее под нажатием слегка «раскрыть» полосу, засунуть аккуратным усилием пластик и выдернуть линейку).

Внизу полосу можно смело крепить саморезами по металлу к профилю (так, чтоб он остался за пластиком, не на лицевой стороне), т.к. в итоге внизу будет установлен пластиковый плинтус, подобранный под цвет напольной плитки.

Вверху пластик закрепить скобами (используется степлер) но можно посадить и на клей.

Аналогичным образом устанавливаются и крепятся остальные полосы.

Обязательно обратить внимание, чтобы на местах стыковки между полосами не оставалось зазоров

Шаг пятый. Установка последней панели.

Последний этап сложный, но выполнимый. Вымерять оставшуюся ширину полосы, необходимой для завершения нашего экрана, перенести на пластик и отрезать с помощью ножа по гипсокартону. На место среза надеть стартовую полосу, которая будет примыкать к стене, завести получившуюся конструкцию сверху в боковой паз предыдущей полосы, аккуратно продвинуть вниз и «вогнать» в верхнюю стартовую полосу с помощью все той же металлической линейки.

В самом завершении необходимо прикрепить по контуру плинтус (благо он пластиковый и хорошо гнется). Н и вуаля – Ваш идеальный экран для ванны готов: купайтесь и наслаждайтесь!

Надеемся, что данный материал поможет Вам сделать экран для ванны своими руками без особых проблем под нужные размеры и форму.

Установка экрана

Боковой экран акриловых ванн часто продается отдельно. Для прямоугольных конструкций боковую часть можно выполнить самостоятельно, например, из гипсокартона с последующей облицовкой плиткой. В этом случаи экран устанавливается под углом для удобства размещения ног в процессе выполнения, какой-то, работы над ванной. Для этих же целей в его нижней части, посередине оставляется проем с шириной 200 — 300 мм и высотой 100 — 150 мм.

Подобную защиту будет трудно изготовить для угловых изделий. Поэтому желательно вместе с ванной приобрести стандартный экран. С ним прилагаются захваты, упоры и подпружиненные ножки. Этот комплект не обеспечивает жесткость конструкции.

Рассмотрим один из вариантов укрепления экрана

Прикрепите к ванне и стене металлические захваты и упоры таким образом, чтобы упираясь в упоры и захваты, экран находился на одном уровне с ванной в вертикальном положении.

В монтажные отверстия боковой защиты установите ножки. Подготовьте брус в количестве 6 шт. с высотой, соответствующей высоте между кромками экрана.

Фото крепления экрана акриловой ванны.

В четырех подготовленных элементах в боковой части проделайте отверстие диаметром 14 мм и глубиной, равной высоте соединительной гайки. Так как гайка должна плотно входить в дерево, отверстие не следует рассверливать.

Деревянные изделия с гайками будут выполнять функцию дополнительных опорных ножек, другие служат как арматура.

Вбейте соединительные гайки в брус. На боковых частях защиты произведите разметку отверстий для крепления деревянных элементов к экрану. Брус нужно располагать таким образом: без отверстий по бокам, а другие четыре детали равномерно распределить по защите с учетом имеющихся ножек.

В местах, где будет размещаться доска без соединительных гаек, с двух сторон бурта экрана, посередине проделайте отверстия диаметром 4 мм и произведите зенкеровку для размещения головки самореза на одном уровне с изделием.

В точках установки бруса с гайками в верхней части защиты проделайте отверстия на 4 мм с зенкеровкой, а с противоположной стороны отверстие диаметром 10 мм.

В экране плотно разместите деревянные элементы и зафиксируйте их шурупами и болтами в соответствии с назначением. Установите защиту на свое место, разоприте ее болтами, установленными в дополнительных опорных ножках, между полом и бортом ванны.

Фото крепления угловой акриловой ванны.

Как самостоятельно изготовить раздвижной экран?

Лучше всего раздвижной экран делать из пластиковой вагонки или ПВХ панелей, так как данные материалы являются наиболее простыми в работе, а экран, который из них изготавливается, получается очень прочным.

Вам потребуется для монтажа специальный алюминиевый профиль, из которого будут изготавливаться все направляющие для дверок.

Сначала необходимо осуществить монтаж каркаса, на который следует установить направляющие. Длина направляющих должна быть равна расстоянию между стенами или длине ванной.

Дверцы следует закрепить на каркасе, расположив их в первой профильной канавке по бокам экрана. Центральную часть чаще всего делают неподвижной, а располагают ее в средней канавке.

С помощью распорных болтов уже готовый экран необходимо прикрепить к ванне, а на подвижные дверцы нужно установить мебельные ручки.

Инструкция по установке экрана под акриловую ванну

Для чаш из акрилатов существуют совершенно разные инструкции, как установить экран на акриловую ванну:

на пружины и специальные крючки;
пружинящие зажимы;
магниты;
с помощью жесткого каркаса, устанавливаемого враспор;
саморезы.

Крепление на пружины

Технология крепления на пружины простая, но требует внимательности. Все операции выполняются в следующей последовательности:

к ногам каркаса ванны крепятся пружины. Их задача — поднимать экран вверх, поэтому они должны свисать со стоек не доставая до пола. Расстояние можно определить опытным путем:

завести экран за бортик и плотно прижать к верху ванны;
на стойках отметить низ экрана;
поднять полученную отметку на 2-3 см (на всех стойках на одинаковую высоту);
приложить низ пружины ко второй отметке. Верх покажет место крепления.

на полу маркером сделать отметки, показывающие местоположение пружин;
с обратной стороны панели напротив пружин высверлить отверстия, в которые устанавливаются крючки;
к бокам чаши вверху силиконовым герметиком приклеить деревянные бруски, которые не будут давать панели проваливаться к боковой стенке. Чтобы все смотрелось красиво, нужно рассчитать толщину бруска так, чтобы расстояние между бортиком и ограничителем было равно толщине экрана;
пружины крепятся с помощью крючков к панели;
экран отжимается вниз и заводится за бортик.

Пружинящие зажимы

Метод пружинящих зажимов используют для полукруглых или ассиметричных чаш с глухими панелями. Алгоритм работ следующий:

с помощью отвесов находят линию прохождения панели по полу;
по начерченной линии отмечаются места крепления зажимов;
к полу прикладываются зажимы и делаются отметки для высверливания отверстий под дюбеля;
электродрелью со специальным сверлом по керамике высверливаются отверстия для крепежа, после чего в них загоняются дюбеля;
саморезами к полу крепятся зажимы;
в самом верху чаши к ребрам жесткости прикручиваются защелки (расположение зажимов на полу и бортах ванны показано на фото красными стрелками);

на панели отмечаются места крепления язычков зажимов;
язычки прикручиваются к панели;
низ экрана устанавливается в зажимы;
верх прижимается к борту до характерного щелчка, свидетельствующего о срабатывании защелки.

На магнитах

Магниты крепятся на обратную сторону панели с помощью силиконового герметика или специального клея (есть в наборе) напротив специального Г-образного упора, закрепленного на ножках. Верх соединяется с помощью пружинящих защелок, как в предыдущем примере.

Установка враспор

Враспор устанавливается рама на ножках. Операции выполняются в следующей последовательности:

в ванну наливается вода;
собирается рама (каркас);
в направляющие заводятся створки;
на концах рамы вкручиваются стопорные винты;

прикручиваются ручки;
вкручиваются ножки;
готовый экран заводится за бортик и устанавливается строго вертикально;
ножками панель поднимается до тех пор, пока не встанет плотно враспор.

На саморезы

В заключение рассмотрим, как закрепить экран на акриловую ванну с помощью саморезов:

вверху к ребрам жесткости чаши прикручиваются крепления (есть в наборе), внизу — к стойкам каркаса;
на бортиках отмечаются места крепления панели;
экран заводится между бортиком и креплением и фиксируется установочными шпильками;
напротив креплений высверливаются отверстия под саморезы:
специальной коронкой делается потай под головку метиза;
вкручиваются саморезы;
ставятся заглушки.

Подведем итог: прикрепить экран к акриловой ванне не составляет большого труда, несмотря на наличие множества типов крепления.

Несущий каркас

Для каждого экрана нужно сооружать специальный каркас, на который затем необходимо крепить сами панели. Каркас можно изготовить из алюминиевого или деревянного профиля, имеющего параметры 40х40, 30х30, 25х25.

Перед тем, как начинать работу, нужно обязательно сделать разметку по полу и стенам, чтобы как можно более точно обозначить все линии, по которым будет производиться установка экрана под ванну своими руками. Также можно установить поперечные профили, которые помогут укрепить экран и придать дополнительную жесткость всей конструкции.

Затем все профили необходимо состыковать между собой и прикрепить к полу и стенам ванной комнаты.

Виды экранов ↑

Экраны различаются по типам их функционирования:

герметично закрытые;
раздвижные;
для угловых ванн;
криволинейные.

Все виды обшивок боковых сторон ванн можно сделать своими руками, а можно и заказать или купить уже готовые конструкции.

Каждый тип экрана под ванну преследует свои определенные задачи и позволяет решать различные эксплуатационные проблемы.

Обычный закрытый экран

Экраны закрытого типа бывают прямые и расположенные под различными углами.

Фльл: прямой экран под ванну экран под ванну с углом

Они наглухо закрывают все лишнее пространство и систему водопроводных и канализационных труб.

Чтобы устанавливать закрытые экраны, нужно окончательно убедиться в том, что разводка труб в полном порядке, желательно использовать пластиковые трубы, которые не ржавеют.

Важно! Необходимо внимательно проверить пространство под ванной на предмет отсутствия различных грибков и плесени. После проверки можно устраивать герметично закрытый экран под ванну

Закрытые экраны могут иметь специальную ревизионную дверцу, которая необходима для проверки состояния труб и самой ванны.

Также конструкция закрытых типов обшивок ванн могут иметь специальную выемку для ног, чтобы было удобнее подходить вплотную к ванне.

Раздвижной экран

Раздвижной экран сделать своими руками довольно просто. Нужно лишь уделить этому необходимое время, старание и подготовить соответствующие материалы.

Эти полочки легко закрываются по горизонтали раздвижными панелями и позволяют сохранять эстетичный и благородный вид всей ванной комнаты.

Модели раздвижных экранов под ванну, можно расположить таким образом, чтобы полочки открывались вертикальным способом.

Фото: вертикальный экран под ванну

Для многих пользователей такой тип панелей покажется весьма удобным и практичным.

Вертикальные конструкции делают так, чтобы они держались на газовых подъемниках или любых других креплениях, которые часто используются в мебельном производстве.

Под угловую ванну

Фото: обшивка пластикомФото: каркас из металлического профиля обшивка гипсокартономФото: облицовка мелкой мозаикой

Потому что так будет удобнее всего сформировать контур ванны. Но если вы хотите сделать раздвижной экран для угловой ванны, тогда подойдет и пластиковый материал.

Криволинейный экран к необычным интерьерам ванных комнат

Фото: ванна нестандартной формы

Для криволинейных экранов, как и для угловых, удобнее всего крепить всю конструкцию на каркасе из деревянных либо металлических профилей.

Таким образом, будет легче всего следовать плавным линиям и изгибам нестандартной формы ванны.

Разновидности экранов

Экраны бывают:

глухими;
с нишей для ног;
с раздвижными дверцами;
с ревизионной дверцей для устранения неполадок в работе сантехники.

Перед тем как установить экран под ванну, необходимо определиться с его конструкцией. Наверняка, многие хотели бы видеть свою ванну не только красивой, но также удобной и функциональной. Один из возможных вариантов – сделать ограждение с широкими бортиками. В этом случае ванна выглядит как бы утопленной внутри каркаса. Такая конструкция очень удобна: бортики выступают в роли полочек, на которые можно поставить различные банные принадлежности.

Ванна с бортиками

Многих волнует вопрос: не помешает ли экран удобному подходу к ванне. Этот момент особенно актуален для пожилых людей. В данном случае еще на этапе установки каркаса или изготовления кирпичной кладки, предусматривают специальную выемку под ноги. Обычно она делается прямоугольной или квадратной формы.

Ванна с углублением для ног под наклоном

Дверцы и технологические отверстия для доступа к канализации также можно сделать по-разному. Очень удобный вариант – раздвижной экран, также часто делают распашные дверцы, либо устанавливают откидные или съемные панели.

Ванна с раздвижным экраном

Для угловой ванны

Схема криволинейного экрана под ванну. Вот тут потребуется много терпения и умения. Экран изогнутой формы лучше и проще изготовить из пластика, он легко гнется, влагостойкий. Для установки каркаса необходимо прикрепить к полу направляющие, повторяя форму ванны. К верхней направляющей «жидкими гвоздями» крепятся деревянные брусочки, чтобы зафиксировать верхнюю направляющую. Вырезается панель и вставляется в направляющие. Нижний стык нужно замаскировать при помощи плинтуса такого же цвета. Эффектно смотрится угловая ванна с экраном кирпичной кладки, декорированной мозаичной плиткой.

Зачем нужно закрывать ванну

Функционал комнаты не пострадает от отсутствия экрана, но его наличие избавит от многих проблем и придаст помещению дополнительные возможности. Что дает установка экрана:

Скрывает коммуникации, портящие интерьер.
Предотвращает попадание влаги на пол.
Дает возможность организовать компактную систему хранения.
Делает интерьер ванной аккуратным.

Требования к заграждениям под ванну

Для ванной комнаты характерны резкие температурные колебания, высокая влажность. Выбирая основу для каркаса и облицовки, примите к сведению требования для заграждений под ванну. Следование им – залог долговечности результата, экран не придется ремонтировать или менять через несколько лет.

Требования к материалам для экрана под ванну:

Влагостойкость. Высокая влажность воздуха и регулярное взаимодействие с водой требуют использовать материалы, невосприимчивые к влаге и гниению.
Устойчивость к температурным колебаниям. Материал заграждения обязан быть невосприимчивым к резким температурным колебаниям.
Гигиеничность. Материалы облицовки и каркаса не должны стать благоприятной средой для развития плесени, патогенных микроорганизмов.

Преимущества и недостатки пластиковых экранов для ванны

Заграждения для душевой на основе пластика снискали популярность, благодаря многочисленным преимуществам:

Доступная цена. Это самый бюджетный вид заграждения.
Многообразие расцветок и габаритов. В продаже найдутся варианты, подходящие к любому интерьеру.
Простой монтаж. Установить самостоятельно заграждение из пластика сможет даже неспециалист.
Возможность купить готовый экран нужного размера. Готовые конструкции с возможностью регулирования по высоте и ширине упрощают задачу желающим скрыть подванное пространство. В продаже есть как раздвижные, так и сплошные модели.
Простота в уходе. Пластик легко моется, не требует специфического ухода.
Долговечность, срок службы 10-30 лет. Влага, высокие температуры не влияют на состояние панелей, они не поддаются гниению и абсолютно водонепроницаемы.
Из ПВХ-панелей легко смонтировать экран для нестандартной сантехники самому.

Недостатком пластика можно назвать его невысокую прочность. Если к сырости и изменению температур пластик невосприимчив, то резкого механического воздействия он может не выдержать.

При использовании некачественной фурнитуры, ошибках монтажа и неаккуратном обращении экран потребует замены гораздо раньше заявленного производителем срока.
