Электрокотел своими руками

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

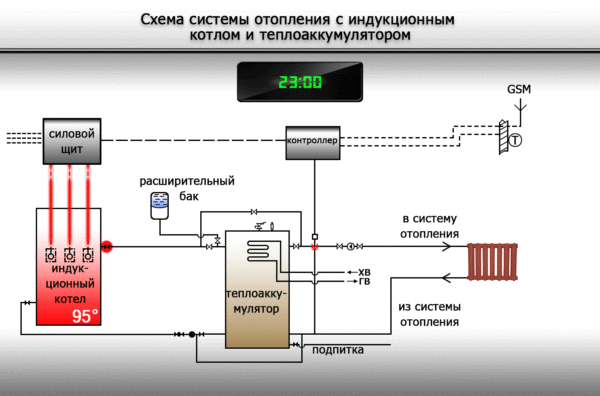

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.

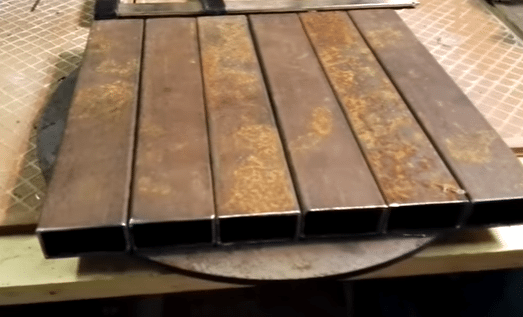

	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Отличный котел из бросовых материалов

Если появилась необходимость собрать электрокотел своими руками для отопления собственного дома, потребуются следующие детали:

• обрезок трубы длиной 30-40 сантиметров, для корпуса котла;
• заглушка, 2 шт. (верхняя и нижняя);
• муфты (несколько штук).

Диаметр трубы для корпуса котла должен быть таким, чтобы в нём могло свободно поместиться необходимое количество термоэлементов. Количество термоэлементов в котле напрямую зависит от их мощности и площади помещения, которое будет обогревать этот котёл. Схема подключения электрического котла зависит от такого показателя, как мощность. Она определяется из следующего расчёта: на десять квадратных метров площади стандартного жилища необходимо иметь один киловатт мощности электрического котла отопления.

Виды

*Электрокотлы делятся на несколько видов. Нам интересно самостоятельное создание, а потому говорить мы будем только о двух, так как их создать проще остальных. Итак, самодельные установки бывают ТЭНовыми и электродными.

ТЭНовые

Они представляются собой агрегат, состоящий из множества элементов, одним из которых является соответствующий нагреватель. Именно с помощью него и происходит преобразование электроэнергии в тепло. Элемент помещается в специальный корпус. При этом подсоединяется к регуляторам, датчикам и другим компонентам, которые необходимы для правильного функционирования обогрева.

Если при создании отопления своими руками были установлены трубы с толстыми стенками – есть вариант размещения ТЭНа непосредственно на них. Такая конструкция обладает рядом недостатков. Часто нагревательный элемент устанавливается в виде запасного варианта отопления в случае, когда основной по каким-то причинам перестал работать. Такой может просто поддерживать минимальную температуру теплоносителя. Или же установка будет работать в полную силу, обогревая все помещение.

Еще один вариант – электродный котел своими руками со съемной трубой. По большому варианту этот механизм имеет такую же конструкцию. При этом позволяет быстро снять и поменять нагревательный элемент в случае его поломки. Такой механизм считается сложным, но более универсальным.

Схема электрического ТЭНового агрегата выглядит так:

1. Труба для выхода жидкости.
2. Каркас.
3. Нагреватель.
4. Труба для входа воды.
5. Фланец с прокладкой.
6. Поддон.
7. Фланец нижний.
8. Нижняя часть поддона.
9. Крышка корпуса.
10. Подключение провода.
11. Прокладка.

Электродные

Самодельный электродный котел, как и предыдущий вариант имеет плюсы и минусы. Так, например, размеры позволяют установить его практически в любой точке системы. Устройство схематически выглядит так:

Для начала выполнения работ, нужно детально изучить схему агрегата:

где:

1. Труба из железа без шва, диаметр которой составляет 57 мм.
2. Покрытие краской, выдерживающее сильные и резкие перепады температуры.
3. Патрубки на вход и выход. Диаметр 32 мм.
4. Заглушки
5. Электрод с диаметром в 25 мм.
6. Клеммы с резьбой М6.
7. Резиновая прокладка.

Сборка

После того, как появилось общее понимание, электродный котел можно собирать своими руками. Для этого нужно все делать по инструкции:

1. Разметить трубы для патрубков и корпуса. Сделать все необходимые разрезы. При помощи пилы произвести сферические выборки. Это обеспечит хорошее прилегание к поверхности корпуса. В местах приварки патрубков нужно сделать отверстия.
2. Во время создания электрического котла отопления далее нужно нарезать все необходимые резьбы при помощи соответствующего оборудования. Или просто обратиться в мастерскую. Здесь же можно сделать втулку, заглушки и электрод.
3. Далее при создании котла отопления своими руками необходимо качественно приварить патрубки и клеммы, которые нужны для проводов.
4. Установить электрод. Закрутить и затем затянуть две заглушки.
5. Далее электродный котел своими руками можно покрыть эмалью, которая выдерживает температуру до 120 градусов.
6. После этого проверяются все сварные швы.

Что ж, электрический агрегат, несмотря на свою непростую конструкцию, можно собрать дома своими руками. Для этого необходимо обладать определенным оборудование и навыками работы с металлом

Важно подчеркнуть, что сегодня такие установки стоят сравнительно небольших финансовых средств. При покупке готового изделия можно быть уверенным, что продавец предоставит гарантии

Также нередко установка электрического котла осуществляется возможностями магазина. Это исключит вариант совершения ошибки со стороны владельца, приводящей к поломке.

Расчёт мощности

Приступая к постройке самодельного отопительного агрегата, прежде всего, определяют необходимую мощность. На основании этой величины делают вывод о целесообразности выбора того или иного типа котла, проводят дальнейшие расчёты, определяют размеры и количество компонентов.

Различные источники приводят несколько методик определения мощности обогревающих установок. Проще всего использовать формулу:

W = Wy × S (кВт), где:

W —мощность котла;

Wy — удельная мощность для разных регионов (северные районы — 0.2, центральные — 0.12 -0.15, южные — 0.07);

S — отопляемая площадь, м2.

Для уточнения полученных значений результат надо умножить на поправочный коэффициент:

• для домов с неутепленной кровлей — 0.25;
• если отсутствует теплоизоляция стен — 0.35;
• при частом проветривании — 0.15.

Нередко специалисты, которые занимаются монтажом систем отопления, рекомендуют вести расчёт исходя из нормы в 100 – 150 Вт на 1 кв. м. в зависимости от региона проживания. Конечно, такой способ не назовёшь самым точным, однако, для прикидочной оценки он подойдёт. В других случаях всё же лучше сделать небольшой запас мощности на непредвиденные обстоятельства.

При выборе кабеля для подключения электрического котла особое внимание уделяют площади сечения проводника

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Устройство электродных котлов

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:

• однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
• трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.

Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.

Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.

Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.

Без установки автоматики компания ГАЛАН гарантийный срок на работу котла не дает.

Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.

Как собрать?

Рассмотрим, как можно собрать электрический котел для обогрева помещений частного дома. Для сборки агрегата с трубчатым нагревателем потребуется:

• отрезок трубы из стали (длина и диаметр зависит от производительности собираемого агрегата);
• лист стали толщиной 1,5-2 мм;
• ТЭНы трехфазные;
• отрезки трубы с резьбой на конце.

Подготовка деталей

Функции корпуса будет выполнять труба. Сначала нужно сделать для нее дно, вырезав из листа стали круглую деталь необходимого размера. Далее, изготавливают из стали фланец в виде кольца шириной 30 мм. Диаметр кольца должен быть равен наружному диаметру корпуса. Аналогичную деталь изготавливают из резины.

Аналогично из листа стали изготавливают крышку для верхней части корпуса, ее диаметр соответствует размеру изготовленного ранее фланца. В крышке, прокладке из резины и фланце проделывают 6 монтажных отверстий для установки болтов. В центре крышки просверливают отверстия для установки ТЭНов.

В корпусе необходимо выполнить отверстия для установки патрубков. Вводной патрубок для поступления холодной воды устанавливают снизу, выводной – в верхней части или на крышке.

Сборка

Теперь можно приступать к сборке корпуса, необходимо:

• приварить к трубе дно;
• к верхней части корпуса приварить фланец;
• привариваются патрубки для подключения к системе канализации;
• в крышку вставляются и закрепляются ТЭНы, между нагревательными элементами устанавливают прокладки из влагоустойчивого материала;
• на фланец устанавливается прокладка, затем крышка, вся конструкция скрепляется болтами.

Электромонтаж

После сборки котла нужно выполнить электромонтажные работы. Для этого контакты всех установленных трубчатых нагревателей соединяются с колодкой, к которой присоединяется нулевой провод.

К контакту нагревательного элемента присоединяют фазный провод, соединение осуществляется через автоматический выключатель. Чтобы электрическим котлом можно было управлять автоматически, необходимо установить датчики и создать пульт управления. Устанавливается пульт управления на отдельном щите, который не контактирует с теплоносителем.

Принцип работы электродного электрокотла для отопления

Вот так выглядит электродный электрокотел.

Такой котел также называют ионным. Это связано с принципом преобразования им электрической энергии в тепловую. Сам по себе электродный котел совсем маленький. Электродный электрокотел для отопления устанавливается на трубу и его даже не нужно дополнительно крепить к стенам. Он держится за счет американок, на которые он посажен, этого вполне достаточно.

Корпус электродного электрокотла для отопления похож на отрезок трубы, длиной около 40 см. В один из торцов вкручивается металлический стержень. Второй конец либо запаян, либо же в нем вварен патрубок для циркуляции теплоносителя. Всего в корпусе нагревателя два патрубка для подачи и обратки. Они могут быть расположены:

• один в торце, второй перпендикулярно в боковой части;
• оба в боковой части перпендикулярно корпусу и параллельно между собой.

Принцип работы электрического котла отопления заключается в том, что между катодом (положительно заряженный электрод) и анодом (отрицательно заряженный электрод) происходит движение ионов. Они, в свою очередь, также могут быть как положительно, так и отрицательно заряженными. При этом постоянно происходит смена их полярности, один и тот же ион в секунду меняет плюс на минус 50 раз. Из-за этого движение ионов хаотичное, ведь плюс притягивает минус, а когда происходит постоянная смена полярности, то частицы, соответственно, меняют вектор движения.

В результате быстрых, хаотичных движений ионов возникает трение, благодаря которому теплоноситель для электрических котлов отопления быстро нагревается. Скорость реакции настолько высока, что отрезка в 40 см достаточно чтобы нагреть циркулирующую в котле жидкость. В качестве катода выступает металлический стержень, на который подводится фаза, то есть плюс. Ноль, он же минус, подсоединяется к корпусу, при этом стержень с корпусом, кроме как через теплоноситель, никак не контактирует. Они изолированы между собой. Если в электродном электрическом котле отопления не будет теплоносителя, реакция прекращается.

Недостатки такого метода нагрева:

• теплоноситель находится под напряжением;
• нужна солевая подготовка жидкости;
• нельзя использовать незамерзающие жидкости в системе отопления.

Нагревание теплоносителя происходит за счет контакта жидкости с электрическими зарядами. Вода – лучший проводник и благодаря своему  сопротивлению быстро закипает. Поэтому нужно изменить состав теплоносителя таким образом, чтобы уменьшить его удельное сопротивление. При этом должен соблюдаться уровень рабочего тока в амперах. Для каждого нагревателя значение стартового и максимального тока указаны в технической документации. Чтобы достигнуть необходимой силы тока в жидкость добавляют поваренную соль, ту которой пользуются в быту.

Количество соли в воде должно соответствовать государственному стандарту № 2874–72. На практике все происходит методом замера силы тока. При недостаточном его значении в жидкость добавляется еще поваренная соль, если же значение превышает допустимые нормы, то в теплоноситель добавляется дистиллированная вода. В дистиллированной воде практически нет примесей металла и солей, в то время как в водопроводной таких примесей много, особенно в воде с колодца или скважины. Температура теплоносителя контролируется специальными датчиками. При достижении установленной температуры они отключают котел и включают когда, вода остынет.

Элементы обвязки и правила их расположения

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

• Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
• Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
• Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
• Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

• Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
• Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Этапы монтажа

Установка электрокотла осуществляется по следующему алгоритму:

Проектирование и расчет. Прежде чем приобрести и установить котел требуется рассчитать по мощности с учетом площади и особенностей помещения, а также возможностей электросети. На данном этапе также планируется схема и дополнительное подключаемое оборудование, ГВС, теплые полы и проч.

Видео-обзор устройства обвязки электрокотла:

• Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
• Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
• Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
• Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
• Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Видео-пример эксплуатации отопления дома на электрокотле:

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

• Циркуляционный насос.
• Расширительный бачок.
• Клапан безопасности.
• Автоматический воздухоотводчик.
• Манометр.

Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу. Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники

Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Приступаем к сварочным работам. Патрубки сперва перехватываем в нескольких точках, чтобы их не повело. Затем проверяем точность расположения, при необходимости слегка простукиваем молотком, а затем выполняем сплошной шов

Важно, чтобы переходники для ТЭНов в электрокотле для отопления своими руками выступали над поверхностью свода котла на 1 см

Далее необходимо убедиться, что нагревательные элементы полностью поместятся внутри корпуса электрокотла. Поэтому после наложения сплошного шва необходимо вкрутить ТЭНы в переходники.

Приступаем к вырезанию свода из швеллера. В его центре делаем отверстие для патрубка воздушного клапана, после чего привариваем сам патрубок. Сбоку делаем отверстие для термодатчика и также привариваем патрубок под него.

Все выступы, заусенцы и остатки сварочных работ необходимо тщательно зачистить с помощью болгарки. Внутренняя поверхность площадки свода должна быть идеально ровной. Патрубки для установки ТЭНов будут выступать лишь с внешней стороны на 1 см.

У нас получился довольно мощный электрокотел своими руками с 3 ТЭНами. Если вам нужен агрегат попроще, по такому же принципу его можно собрать на 1 или 2 ТЭНа.
