Газовые теплогенераторы для воздушного отопления: разновидности оборудования и его особенности

Плюсы газового теплогенератора

Если сравнивать преимущества теплогенератора, то получится, что ему уступают даже привычные в быту отопительные коммуникационные системы, такие как электрический конвектор, обогреватель на водной основе (отопительные батареи) и дровяные печи.

Плюсы газового теплогенератора для системы отопления:

1. Газовый теплогенератор на всем доступном виде топлива — газе, к тому же он является и одним из самых дешевых.
2. Теплоносителем в этой обогревательной системе выступает только воздух, а это делает теплогенератор безопасным при любых внешних вмешательствах в его работу.
3. Обогрев на основе воздуха работает быстро, и за час можно спокойно обогреть помещение до минимальной комнатной температуры +16, начиная с нуля. Если же помещение небольшое, то обогрев всего помещения происходит за пять-десять минут.
4. Автоматизация системы отопления. За ней не нужно следить, она просто выполняет свою работу.
5. Есть возможность выставления настроек обогрева на уровень минимума, что позволит сократить расход топлива, но не переморозить помещение.
6. Система теплогенератора для воздушной систему обогрева дома позволяет не только обогревать пространство, но и вентилировать его. Но это можно применить только к стационарным подвесным конструкциям, так, как только они имеют выход на улицу.
7. Поломка этого механизма маловероятна, так как в его работе отсутствуют материалы способствующие коррозии, промерзанию, взрыву или осадку.
8. Уже не нужно прокладывать трубы для максимально возможного охвата помещения, а это в свою очередь значимо снижает расходы на установку системы отопления.

Схема воздушно газового отопления дома

На основании этих параграфов, можно сделать вывод, что система нагрева с помощью газа и воздуха является ведущей в экологическом и экономическом плане, кроме того не уступает она и в безопасности.

У нас в продаже теплогенераторы следующих видов:

Недорогие стационарные теплогенераторы без подключения к вентиляционным каналам 7 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка

Стационарные теплогенераторы, вертикальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка

Стационарные теплогенераторы, горизонтальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка

Теплогенераторы на отработанном масле с универсальной горелкой 7 моделей Мощность: 40 – 230 кВт Топливо: отработка/печное/нефь/дизель

Теплогенераторы на твердом топливе/биотопливе 8 моделей Мощность: 15 – 350 кВт Топливо: пеллеты/щепа/шелуха

Теплогенераторы для теплиц и птичников 10 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка

Газовые подвесные теплогенераторы (газовые калориферы) Более 30 моделей Мощность: 30 – 110 кВт Топливо: природный и сжиженный газ

Мобильные передвижные теплогенераторы 5 моделей Мощность: 60 – 240 кВт Топливо: дизель

Контейнерные теплогенераторы для буровых установокИндивидуальное исполнение Мощность: 400 – 900 кВт Топливо: дизель/нефть/отработка

Для консультации и подбора теплогенератора звоните:

8

центральный офис

Мы можем Вам перезвонить:

Системы воздушного отопления производственных помещений

Система воздушного отопления производственного помещения существенных отличий от подобного способа обогрева частного дома не имеет. Могут использоваться те же калориферы, теплогенераторы, вентиляторы. Разница заключается лишь в больших размерах помещений, требующих соответствующих мощностей оборудования.

При проектировании систем отопления производственных помещений важным моментом является соблюдение противопожарных норм и правил. В зависимости от эксплуатационных особенностей производственных площадей, в них может быть запрещено размещение газовых теплогенераторов. В таких случаях их выносят за пределы помещений. Активно применяются для воздушного отопления производственных объектов дизельные генераторы. Они отличаются большой мощностью, позволяющей монтировать разветвленные системы воздуховодов.

Особым показателем при выполнении схемы воздушной системы отопления является высота потолков. Теплый воздух должен быть направлен в нужную зону помещения. С этой задачей лучше всего справляются тепловентиляторы. Использование данных агрегатов для обогрева имеет следующие преимущества:

• быстрый, незатратный монтаж (тепловентиляторы крепятся на стены или потолок), он может быть выполнен работниками предприятия;
• нет необходимости прокладывать теплотрассы и воздуховоды, следовательно, понадобятся небольшие капиталовложения;
• возможность направлять теплый воздушный поток в нужную зону;
• не требует постоянного контроля и обслуживания;
• низкий уровень шума, что является актуальным для многих видов производств.

Проектируя систему отопления производственного помещения важно соблюдать противопожарные нормы. Воздушное отопление вентиляцией характеризуется минимальным уровнем теплопотерь и энергопотребления. Помимо обогрева, применяется также для сушки леса и других материалов в промышленных масштабах

Для отопления производственных помещений используются также тепловые пушки. Такие устройства подключаются к напряжению 380 Вт. Нагретый воздух выдается целенаправленным дальнобойным мощным потоком

Помимо обогрева, применяется также для сушки леса и других материалов в промышленных масштабах. Для отопления производственных помещений используются также тепловые пушки. Такие устройства подключаются к напряжению 380 Вт. Нагретый воздух выдается целенаправленным дальнобойным мощным потоком

Воздушное отопление вентиляцией характеризуется минимальным уровнем теплопотерь и энергопотребления. Помимо обогрева, применяется также для сушки леса и других материалов в промышленных масштабах. Для отопления производственных помещений используются также тепловые пушки. Такие устройства подключаются к напряжению 380 Вт. Нагретый воздух выдается целенаправленным дальнобойным мощным потоком.

Разновидности теплогенераторов

Существует два стандартных вида теплогенератора для воздушного отопления: постоянные (стационарные) и временные (мобильные), первые делятся еще на две подгруппы по способу закрепления их в помещении — напольные устройства и подвесные (крепятся к стенам и потолку). Тот вид, что крепится к полу разделяется еще на две разновидности: вертикальные и горизонтальные теплогенераторы.

Мобильные теплогенераторы

Для того, чтобы пользоваться мобильным теплогенератором для отопления нужен постоянно поступающий газ в баллонах, так как это не совсем удобно, их теперь используют только в случае острой необходимости: неожиданное отключение основного отопления, обогрев в случае резко понизившейся температуры, зимнее отопление в регионах с коротким сезоном.

Стационарные

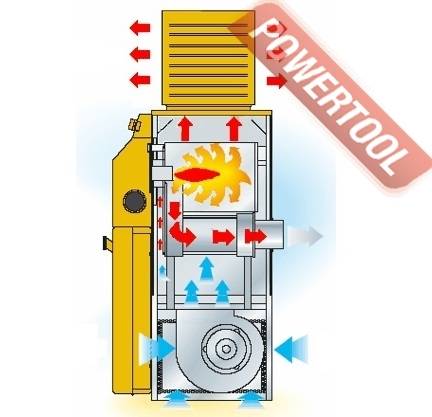

Стационарный газовый теплогенератор

Естественно, что в практическом плане более распространенными стали стационарные теплогенераторы. Их используют в различных направлениях.

Так, низко лежащий напольный горизонтальный теплогенератор используют только в помещениях с низким потолком, либо для обогрева совершенно небольших помещений (тут можно выделить зоны входа-выхода в обогреваемую зону, так как именно их зачастую используют как воздушную пушку для обогрева малого пространства зимой).

Стационарные теплогенераторы для воздушного отопления с верхним креплением, либо с нижним креплением, но вертикальной стойкой, предпочтительны для больших помещений и домов, они обогревают помещение сверху, но пока воздух доходит до низа, он преобразовывается в приятную для человека температуру: +20 — +25.

Тип используемого топлива

Газовый котёл

Агрегаты, работающие на газе, сейчас самые популярные, так как в большинстве случаев они дают самое выгодное тепло. Если, конечно, можно подключиться к общим сетям. Очень существенный фактор – это удобство голубого топлива, его чистота и безотходность. Такое оборудование работает без вмешательства человека круглые сутки.

Котельная с газовым теплогенератором

Когда магистрали поблизости нет, газовые теплогенераторы можно подключить к баллонам или газгольдерам и получить те же потребительские преимущества. Достаточно только заменить горелку, либо перенастроить существующую. Правда, удовольствие будет не такое дешёвое, ведь расходы на сжиженный пропан-бутан будут примерно в 5 раз выше.

Отдельная тема – котлы конденсационные. Они устроены так, что используют весь потенциал топлива, собирая тепло ещё и из нагретых водяных паров, которые обычно улетают вместе с дымом. Не нужно удивляться, казалось бы, фантастическому КПД, превышающему стопроцентный порог. Когда разрабатывали методику его расчёта, эта технология казалась ещё нереальной. Стоимость конденсационных котлов довольно высока, но на фоне роста цен на газ вложения оказываются оправданными. Стабильная экономия топлива будет на уровне 10 и более процентов.

Твердотопливные отопительные устройства

В тех регионах, где конкретное сырьё не является дефицитом, отопление дома твердотопливным котлом по своим экономическим показателям может соперничать с магистральным газом. Как минимумвторое место им обеспечено.

Твёрдым топливом являются:

• дрова,
• уголь,
• кокс,
• торф,
• брикеты,
• пеллеты.

Да, это всё не совсем чисто. Да, придётся часто заниматься загрузкой топлива и удалением золы. Но ведь есть ещё и пиролизные котлы на дровах, которые могут на одной закладке работать всю ночь, или пеллетные агрегаты, у которых время автономной работы зависит только от вместимости бункера.

Пеллеты – это очень удобно, но не всегда дёшево

Электрический теплогенератор

Тоже довольно распространённое решение. В первую очередь из-за того, что такие котлы довольно легко можно смонтировать и ещё проще эксплуатировать. Например, не нужно заниматься проблемой отвода дыма (за неимением такового), или обеспечивать приток воздуха к устройству. Электрокотлы для отопления частного дома бесшумны и компактны, от них нет ни пыли, ни запахов. Более того, потребителю доступна лучшая управляемость.

И ТЭНовые, и электродные модели обладают достаточно высоким КПД, но экономичность всё равно не их конёк. Электрическое отопление примерно в 10 раз дороже магистрального газового, ему однозначно принадлежит антирекорд. Вроде бы, энергоноситель всегда доступен – вот розетка, подключайся, однако традиционной проблемой является недостаток свободной мощности, чтобы запитать агрегат, рассчитанный на несколько киловатт. И не стоит забывать об аварийных отключениях электричества.

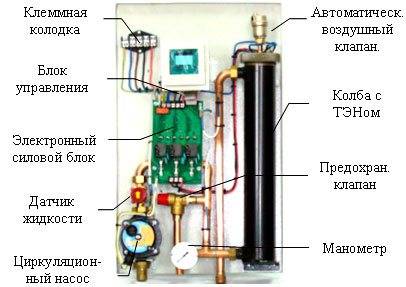

Вот это у ТЭНового котла под кожухом

Жидкотопливное оборудование

Подобные теплогенераторы в основном сжигают солярку, правда, есть котлы, работающие на керосине, нефти, мазуте, отработанных маслах. Также применяются смеси солярки с газом или солярки с маслом. Большинство жидкотопливных котлов имеют «стандартную» конструкцию, если заменить горелку, могут работать на газе, сетевом или сжиженном. Все они хоть и экономичнее электрических, но тепло будет стоить в несколько раз дороже обогрева дома с использованием магистрального газа. К явным недостаткам можно отнести обязательное применение ёмкости для хранения горючего, а также необходимость жёсткого контроля качества и температуры топлива. Вопросы шумности и неприятного нефтяного запаха, по меньшей мере для современных агрегатов, спорны.

Универсальные многотопливные котлы

Возможность переключаться на различные виды энергоносителя позволяет нам чувствовать себя увереннее, особенно если нужно отапливать загородный дом. Как правило, для этого используется одна и та же топка, только необходимо произвести определённые манипуляции с горелкой:

• Её совсем убирают, если нужно использовать дрова (в пеллетных котлах).
• Ставят другие форсунки, когда подключают газовый котёл от баллонов.
• Меняют горелку, чтобы перейти с газа на дизель.
• Устанавливают «навесную» горелку для сжигания газа или солярки в камере твердотопливного котла.

В некоторых моделях используется несколько отдельных камер сгорания, предназначенных для различных видов топлива. Многие твердотопливные котлы снабжаются ТЭНами, которые позволяют поддерживать набранную теплоносителем температуру, или защищать систему от размораживания, когда никого нет в доме.

Использование комбинированного котла

Виды и типы теплогенераторов для воздушного отопления

Теплогенераторами называют оборудование, которое обеспечивает прямое получение теплоносителя, подогретого до нужной температуры. Нагрев происходит в процессе сжигания различных видов топлива. Тепловые генераторы – это достойная конкуренция традиционным котлам для отопления дома.

В зависимости от используемого топлива агрегаты воздушного отопления делятся на следующие разновидности:

1. Газовые тепловые генераторы считаются самой распространенной разновидностью, потому что такое топливо самое доступное, газовые магистрали могут быть очень разветвленными, топливо не нужно транспортировать, загружать в прибор и складировать. Природный газ в нашей стране считается самой дешевой разновидностью топлива. Если сравнивать газ по количеству вредных выбросов, которые выделяются во время сгорания, то их намного меньше, чем у других разновидностей топлива. КПД газового отопительного оборудования самый высокий и составляет 91%. Есть модели с закрытыми и открытыми теплообменниками. Первая разновидность более безопасная, но и более дорогая.
2. Дизельные генераторы тепла работают на керосине или дизельном топливе. Они различаются по типу форсунки и бывают с капельной подачей и распыляющей. В последнем случае топливо равномерно распылятся в камере сгорания.
3. Универсальные теплогенераторы могут работать на животных и растительных жирах, отработанном масле или дизтопливе. Эти приборы обычно применяют на производственных предприятиях, которые в технологическом процессе используют масла и жиры. При этом одновременно решается проблема утилизации отработанных масел и жиров. Их мощность немного меньше, чем у предыдущей разновидности. Кроме этого, в процессе сгорания этого топлива постоянно образуются шлаки, нуждающиеся в удалении. Именно поэтому в таких приборах стоит две емкости сгорания, для обеспечения бесперебойной работы во время очищения одной камеры от шлаков.
4. Твердотопливные генераторы – это конструкция, объединяющая в себе традиционную печь и дизельные либо газовые приборы. В агрегате есть дверца для загрузки топлива и колосники. В качестве топлива используются стружки, щепки, дрова, торф, уголь и другие отходы (например, шелуха гречки). Их КПД доходит до 85%. Габариты этих приборов значительные. Кроме этого, в процессе сгорания топлива образуются отходы.
5. Вихревые теплогенераторы в процессе работы используют антифриз или воду для преобразования электрической энергии в тепловую.

Достоинства и недостатки оборудования

Популярность газовых теплогенераторов связана с рядом преимуществ:

• теплогенератор можно установить вне отапливаемого здания;
• в некоторых моделях есть возможность поменять горелки на сжиженный газ и метан;
• КПД – 95%, что позволяет отапливать большое помещение в течение часа;
• также устройство используется для вентиляции и кондиционирования зданий;
• газ – самое доступное и дешевое топливо;
• простота и скорость монтажа.
• возможность перемещать устройство;
• нет необходимости делать трубопроводную систему и устанавливать радиаторы отопления, в результате снижается стоимость системы;
• благодаря системе воздуховодов можно самостоятельно регулировать объем отапливаемой площади;
• устройство нагревает не теплоноситель, а воздух, что делает его экономичным и безопасным;
• все процессы автоматизированы, поэтому любой пользователь может контролировать и управлять системой;

Некоторых потребителей пугает дороговизна оборудования, но система окупается за год.

У системы воздушного отопления есть один недостаток – быстрые потери тепла. Наличие датчиков температуры в газовом теплогенераторе позволяет ему автоматически запускаться для поддержания комфортной температуры без вмешательства человека

К небольшим минусам также относится необходимость получения разрешительной документации на подключение газового оборудования и установку дымохода.

Техника безопасности

Соблюдение правил противопожарной безопасности является одним из основных требований к проектируемым системам с котлами воздушного отопления и вентиляцией. Полный текст требований можно прочесть в пособии 13.91 СНиПа 2.04.05-91. Для оборудования жилых домов используется только часть нормативов.

В частности, если воздуховоды сделаны из горючих материалов, то их прокладку осуществляют в негорючих гильзах или шахтах. Желательно применять материалы с горючестью не ниже группы Г1, то есть слабогорючие. При этом температура продуктов сгорания не должна превышать 135 ℃.

Оптимальным материалом для воздуховодов является оцинковка. А вот вентиляторы и кожухи к ним могут состоять из горючих материалов. В любом случае, стоит проследить, чтобы температура воздуха, поступающего в помещение, не превышала 60 ℃.

Выбор оборудования для частного дома

Бываю случаи, когда владельцы домов самостоятельно пытаются определить, какое же оборудование для воздушного отопления дома необходимо для их отопительной системы. К сожалению, незнание отдельных правил и несоблюдение требований приводит к тому, что приобретается недостаточно мощное оборудование – и тогда система работает некачественно.

Стационарный газовый теплогенератор

Для того чтобы подобрать наиболее подходящую модель нагревателя, требуется высчитать такой показатель, как наименьшая мощность, необходимая для качественного прогрева имеющегося помещения. Чтобы определить теплоемкость помещения, следует воспользоваться формулой

Р=VхΔTхk/860

В ней V (м3) — это номинальная площадь здания. ΔT (°C) – разница, между температурой внутри здания и вне его. k- показатель теплоизоляции здания. В случае если он неизвестен, данную информацию можно получить из специального справочника. 860 – коэффициент, который позволяет килокалорий в киловатты.

Пример

Рассчитаем, какое оборудование необходимо для отапливания частного дома, площадь которого 100 м2. При этом известны такие показатели – высота потолка – 3 м, требуемая температура в помещении 20 °C, а температура воздуха на улице -20°C. Здание сложено из ряда кирпича, то есть коэффициент k= 2,3. Производим расчеты по указанной формуле:

Р = 100x3x40x2,3/860 = 32,09 кВт

В соответствии с полученным показателем мощности и подбираем наиболее подходящую модель теплогенератора. Для того чтобы узнать мощность той или иной модели, достаточно просто внимательно просмотреть характеристики устройства.

Важная особенность – для того чтобы нагревательное оборудование работало постоянно, необходимо обеспечить постоянную подачу свежего воздуха в систему.

Для этого используется система вентиляции, выполняющая одновременно несколько функций. Прежде всего, с ее помощью происходит всасывание кислорода, необходимого для поддержания процесса горения топлива, в систему. Кроме того, вентиляционная система способствует быстрому отводу излишков горения и углекислого газа, используя воздушный клапан для системы отопления.

Система вентиляции и воздушного отопления

Для наиболее безопасной работы системы рекомендуется следить за тем, чтоб уровень чистого воздуха в вентиляционной системе не опускался ниже показателя в 17-20%. Техника безопасности (равно, как и санитарные нормы) требует, чтоб на 1 кВт мощности нагревательного элемента приходилось 30 м3 нагнетаемого воздуха.

Зная мощность нагревательного элемента, можно просчитать размер отверстия, которое обеспечит необходимый поток воздуха.

Так, на 1 кВт мощности должно приходится 0,003 м2 площади отверстия. В случае если нет возможности создания вентиляционной системы, в помещениях должны быть постоянно открыты окна и форточки. При этом их площадь должна составлять не менее 1 м2на 10кВт мощности теплогенератора.

Примеры коэффициентов теплоизоляции:

• 2-2,9 – обычная конструкция (один слой кирпича);
• 3-4 – профилированный лист или деревянные панели;
• 1-1,9 – двойной слой кирпича;
• 0,6-0,9 – современные дома, качественные стены и новые окна.

Можно с уверенностью сказать, что применение газовых теплогенераторов в современных воздушных отопительных системах – прекрасное, экономичное и высокоэффективное решение. Надежность такого оборудования, наряду с простотой эксплуатации и высокой безопасностью, делает использование газовых теплогенераторов допустимым как для жилых домов, так и для больших промышленных помещений.

Сфера применения

Иллюстрация	Описание сферы применения
	Отопление . Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами. Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами.
	Нагрев проточной воды для бытового использования . Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п.
	Смешивание несмешиваемых жидкостей . В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции.

Интеграция в отопительную систему частного дома

Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.

Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.

Преимущества применения кавитационных теплогенераторов

Достоинства вихревого источника альтернативной энергии
	Экономичность . Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования.
	Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности . Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла. Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.
	Небольшая масса установки . За счет небольшого веса, даже крупные установки высокой мощности можно запросто расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем вообще нет.
	Простая конструкция . Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться. В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.
	Нет необходимости в дополнительных доработках . Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение.
	Нет необходимости в водоподготовке . Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров. За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.
	Работа оборудования не требует постоянного контроля . Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме. Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.
	Экологичность . Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель.

Как устроить?

На сегодняшний день существует множество фирм, осуществляющих монтаж воздушного отопления, но по желанию его вполне реально выполнить своими руками

Так как в устройстве предусмотрена полная автоматизация, то важно не только правильно подобрать, но и подключить оборудование

В первую очередь для воздушного обогрева нужно приобрести необходимые элементы.

• Теплонагреватель. Его выбирают, учитывая расход топлива и площадь помещения, где планируется обогрев. Это может быть как газовая горелка, так и камин с воздушным контуром.
• Воздуховоды. Они предназначены для циркуляции воздуха и выпускаются жесткими или гибкими. Лучше всего покупать отводы из оцинкованной стали. В зависимости от проекта следует также запастись и переходниками для труб.
• Решетки, отвечающие за забор и подачу воздуха.
• Герметик для заделки стыков в воздуховодах.

После того как все составляющие системы готовы, можно приступать непосредственно к монтажу, который требует соблюдения строгой последовательности:

• установка теплообменник камеры и котла;
• крепление вентилятора;
• размещение воздуховодов;
• изоляция и утепление всех каналов;
• вывод системы на улицу.

Так как котел является главным составляющим установки, то к его монтажу следует отнестись ответственно, предварительно подобрав для него подходящее место. Обычно теплонагреватель ставят в подвалах или чуланах.

Затем нужно обустроить дымоход, который часто выполняют из листов жести. Над воздуховодом сверху устанавливается теплообменник, а под камерой сгорания внизу – вентилятор. К дымоходу также подводят с обратной стороны трубопровод. Что же касается разводки отводов воздуха в помещения, то ее начинают с подключения короба к магистрали. Затем прокладывается труба, которая будет отвечать за обратную тягу в системе, ее диаметр должен быть больше диаметра разветвленных каналов.

Завершают монтаж утеплением рукавов, изоляция нужна для защиты от влаги и образования конденсата. После этого в установленный трубопровод вставляют специальную заслонку, которая будет отвечать за регулировку объема подачи свежего воздуха. Когда все монтажные работы завершены, проведена стыковка системных узлов, начинают декоративную отделку, скрывая трубы в коробах.
