GSM модуль для котлов отопления

GSM модуль для котлов отопления: контроллер для управления

Нет ничего удивительного в том, что ранее недоступные технологии становятся востребованы все  большим числом людей и начинают широко проникать в повседневную жизнь. Удобство и комфорт – вот что во многих случаях служит определяющим фактором при принятии того или иного решения. Используя стандарт связи GSM, управление отоплением возможно из любого места, что обеспечивает дополнительные возможности при пользовании отопительной системой загородного дома.

Управление системой отопление с помощью мобильного телефона

Что это такое и назначение контроллера

В общем-то, каким образом добиться с помощью стандарта  GSM управления отоплением, понятно чисто интуитивно. По сути дела, GSM применяется многими разработчиками для организации дистанционного управления. Один из примеров такого использования GSM – контроль отопления, позволяющий удаленно:

• принимать отчеты о температуре в помещении;
• получать оповещения о текущем состоянии оборудования;
• изменять режим работы системы, повышая или понижая температуру, в том числе отдельно в каждом помещении.

Данными функциями управление отоплением не ограничиваются. В принципе, любая система обогрева может быть превращена в дистанционную. Для этого она должна иметь автоматический режим работы, и к ней должен быть подключен специальный  GSM контроллер – для управления отоплением и связи с абонентом.

GSM контроллер для управления отоплением

О модуле gsm

Не вдаваясь в технические подробности, GSM модуль управления отоплением представляет собой узкоспециализированный компьютер. Как правило, контроллер состыкован с внешними датчиками и кроме того у него имеется возможность для  изменения режимов работы котла отопления. Ну и как само собой разумеющееся, он должен находиться в зоне уверенного приема операторов мобильной  связи.

Применяемый джсм модуль для отопления может работать в нескольких режимах:

• автоматическом, когда все управление осуществляется по заданной программе;
• смс управление отоплением, в этом случае возможно отключение и включение отопления по смс, а также изменение режима работы системы посредством отправки сообщения;
• работы в качестве центра отправки тревожных сообщений о текущем состоянии дома (об утечках газа, прорыве системы водоснабжения и т.д.);
• дистанционного управления другими устройствами, подключенными к модулю GSM отопление (осуществляющими, например, такие функции как полив, освещение, сигнализация и т.д.).

Фактически применение стандарта GSM, модуль для отопления оснащается таким каналом связи или он используется в качестве отдельного блока, является основой дистанционного управления загородным домом или любым другим объектом.

Подобный модуль может выступать в качестве своеобразного многоканального коммутатора, к которому подключается не одна система отопления, а кроме нее еще несколько, выполняющих другие задачи.

GSM модуль управления отоплением

Как работает система дистанционного управления?

Принцип работы управляемой дистанционно системы достаточно прост. Большей частью это происходит в автоматическом режиме. По сигналам от установленных датчиков контроллер поддерживает заданные режимы по имеющейся программе. При этом система находится фактически под контролем, о ее текущем состоянии оповещает своеобразная GSM сигнализация – для отопления, водоснабжения, на случай пожара, несанкционированного проникновения в дом и т.д.

И хотя автоматический режим работы такой  системы считается основным, возможно ручное управление всем процессом.

Оно может быть как ое, так и с помощью смс сообщений. В этом случае при поступлении новых данных, скажем о той же температуре в помещении, контроллер принимает их к исполнению и начинает поддерживать в автоматическом режиме уже их.

Контроллер с каналом связи стандарта GSM позволяет реализовать дистанционное управление работой системы отопления. Это может выполняться с помощью обычного мобильного телефона рассылкой смс сообщений. Кроме того, модуль GSM осуществляет уведомление хозяев о текущем состоянии оборудования и возникновении в доме нештатных ситуаций.

Лучшие устройства по соотношению цена-качество

Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.

Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.

Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:

• Vaillant;
• Micro Line;
• Viessmann;
• Buderus;
• Протерм;
• Телеметрика;
• Кситал;
• Эван.

Zont h 1v

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.

Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.

Protherm

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.

КотелОк

Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.

Эван gsm climate

Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.

Телеметрика т3

Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.

Умный часовой 4

Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.

Кситал gsm 4т

Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.

Популярные модели по оценке пользователей

В список включены ходовые модели на российском рынке с оптимальным сочетанием цены и качества:

• Кситал GSM с модификациями 4Т, 8Т и 12Т – цифры означают количество зон/комнат, которые можно контролировать. Прибор подходит для любого котла, стоимость от 8 до 10 тысяч рублей.
• Sapsan Pro 6 для любого котельного оборудования, можно привязать до 10 номеров. Стоимость от 10 до 16 500 рублей.
• Telcom 2 только для De Dietrich, предполагает подключение до 5 номеров.
• GSM модуль от Teplocom подходит к любой системе отопления и предполагает минимальные настройки. Запрашивают от 6 000 руб.
• Vitocom 100 только для Viessmann, возможно подключить не более двух номеров. Цена варьируется от 26 до 30 тысяч рублей.
• Logomatic PRO GSM только для Buderus (чаще используют для напольных котлов), максимальное количество номеров – 16. Такая модель обойдётся в 30 000 рублей.

При выборе ориентируйтесь на то, сколько оборудования вы хотите контролировать, какой оно мощности, какие дополнительные показатели вы желаете подключить и особенности теплового режима в помещении.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Что такое gsm модули для котлов отопления

Это небольшой прибор, при помощи которого осуществляется управление с телефона газовым котлом.

Своеобразный портативный компьютер с определенным набором функций:

• контроль температуры окружающего пространства и теплоносителя;
• оповещение владельца при помощи смс сообщений о работе системы и возможных сбоях;
• повышение или понижение температуры транспортируемой по системе жидкости;
• установка системы на работу в экономном режиме;
• дистанционное включение/отключение котла;
• удаленные корректировки со смартфона ранее установленных параметров.

• отопительные радиаторы отдельно в каждом помещении;
• систему теплый пол;
• подачу горячей воды.

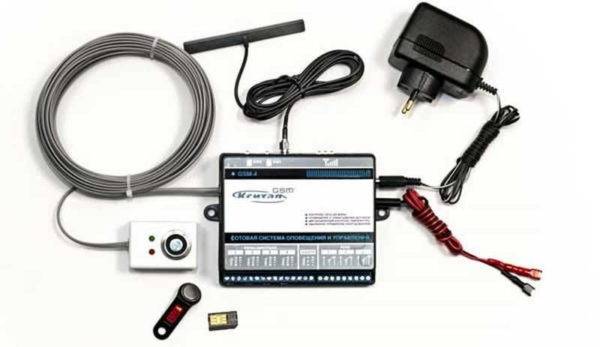

Что входит в комплект gsm и основные принципы работы

Сам прибор с дисплеем компактных размеров, не требующий много места при монтаже поставляется комплектом, в который входит:

• контролер с модулем и блоком питания;
• антенна для передачи сигнала;
• аккумулятор, обеспечивающий работу в случае отключения электрической сети;
• устройство для считывания ключей;
• датчики температуры.

При необходимости заказчик может оформить еще несколько опций:

• дополнительные датчики;
• информатор, способный сигнализировать об утечке газа, датчик на движение или взлом, оповещение о пожаре;
• комплект для открытия ворот;
• мастер-ключ;
• микрофон и многое другое, что значительно расширяет функциональные возможности прибора.

Особенности управления

Каждая модель ограничена по функциональности. Но этого достаточно, чтобы иметь возможность осуществлять контроль над работой отопительной системы из любой точки земли, где есть связь с интернетом.

В самом контролере имеется сим-карта, которая настроена на принятие/отправку сообщений. Для того чтобы активизировать основную опцию, на блоке управления устанавливается необходимая температура теплоносителя. Например, 40 градусов. Когда температура достигнет установленных параметров, на телефон владельца поступит сообщение.

Преимущество удаленного управления в том, что установить оптимальный параметр можно еще задолго до своего возвращения в дом. Все происходит в автоматическом режиме.

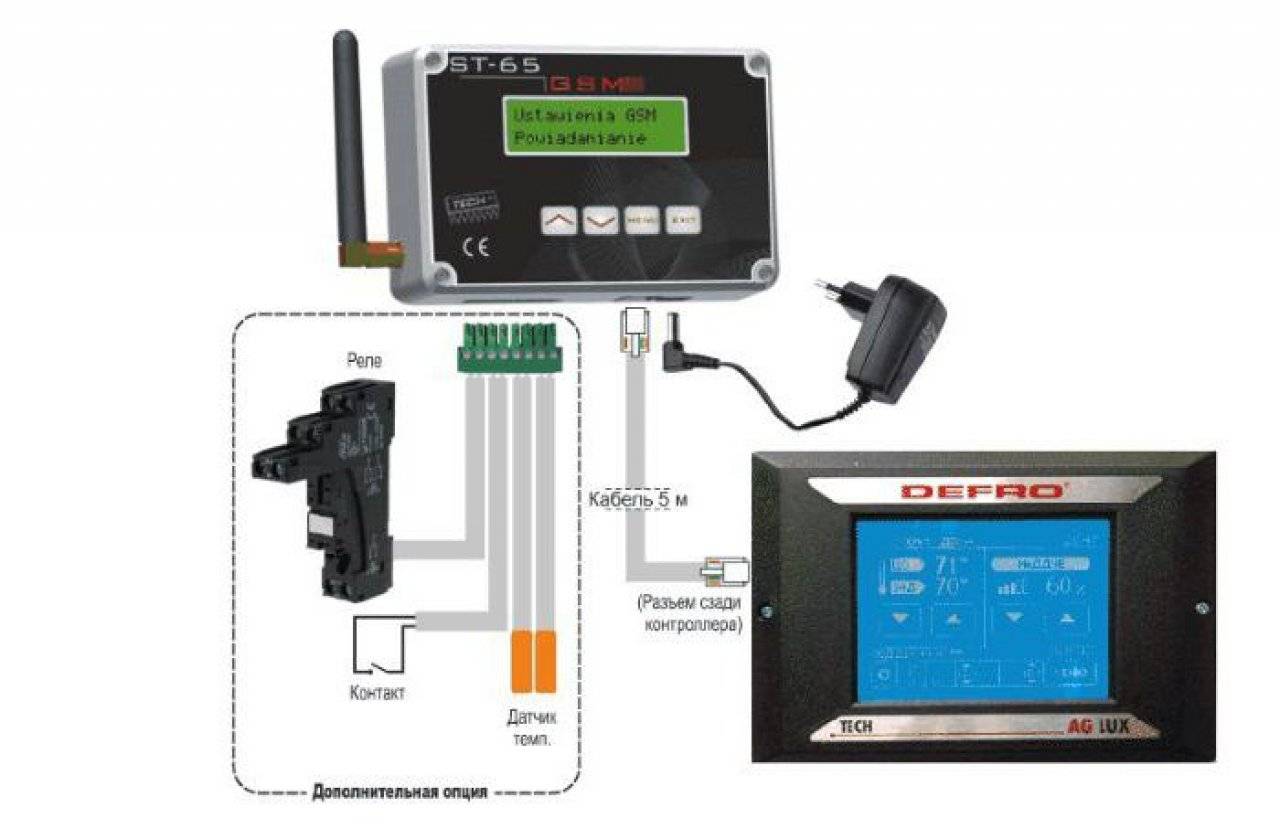

Устройство и принцип работы

В базовой версии имеются следующие компоненты:

• GSM-модуль (контроллер);
• аккумулятор;
• антенна;
• блок питания;
• проводные или радиочастотные термодатчики: от 2 до 10 шт.;
• слаботочный кабель;
• магнитный ключ персонифицированного доступа (наподобие предназначенного для домофона).

Прибор представляет собой корпус с дисплеем, органами управления и разъемами. Внутри имеется электронная плата с микропроцессором.

По сотовой сети сигналы передаются с помощью SIM-карты. Память устройства может содержать от 2 до 16 телефонных номеров.

По принципу действия термодатчики делятся на 2 вида:

• аналоговые;
• цифровые.

Большинство моделей комплектуется первым типом.

Дополнительно можно приобрести:

• датчики движения, задымления, протечек, открытия двери/окна и пр.;
• электромотор;
• микрофон для аудиоконтроля происходящего в доме.

Команды передаются одним из следующих способов:

• SMS-сообщениями;
• голосом;
• с помощью специального мобильного приложения;
• через “Личный кабинет” на сайте производителя.

Два последних метода позволяют отследить статистику работы отопителя.

Критерии выбора модуля управления котлом

Ключевыми параметрами являются технические особенности и функционал:

• управление. Для введения настроек могут быть задействованы SMS-команды и сенсорная панель. У ведущих производителей программаторы имеют возможность осуществлять быстрый контроль котла;
• комплектация. Помимо базовых элементов в набор могут входить выносные комнатные термодатчики, оборудование, позволяющие автоматически отслеживать уровень загазованности;
• микропроцессор. В продукции бюджетного класса предусмотрен минимум режимов работы и выполняемых задач. В моделях премиум класса используются недельные программаторы;
• количество каналов. Данный показатель определяет число агрегатов, которые можно подключить одновременно. В простых модулях есть только 2 канала – для соединения с программатором и передачи SMS-сообщений;
• аккумулятор. Электропитание – основа деятельности термодатчика, и в условиях отключения электричества он автоматически подключается к батарее. Аккумулятор должен обладать такой емкостью, чтобы ее хватило на многочасовую автономную работу.

Последнее условие особенно актуально для регионов, в которых часто случаются перебои с электроэнергией.

Когда нужен модуль

GSM-модуль для управления котлом требуется при долгом отсутствии хозяина дома при условии, что необходимо поддерживать определенную температуру или своевременно включить отопление.

К числу наиболее распространенных ситуаций, когда такое необходимо, можно отнести следующие:

• Длительный отъезд. Владелец дома уезжает в командировку или на отдых. При этом полностью выключить отопление нельзя – замерзнет система. В то же время управлять котлом дома некому.
• Дача с системой отопления. Если в дачном доме установлена система отопления, то при отключении котла в холодное время года она замерзнет. Чтобы нее допустить этого, можно слить систему. Но тогда приехать на дачу зимой будет невозможно из-за холода, который будет стоять в доме. Решение проблемы – дистанционное поддержание невысокой плюсовой температуры для предотвращения замерзания с помощью GSM-модуля.

Возможности GSM-систем дистанционного управления температурой дома.

          Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также  управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSM–Climate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров Teplocom–GSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы  являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства.

Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия. Это особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках.

К числу дополнительных недостатков относят: сложность самостоятельного подключения и дополнительные траты на монтаж.

Какими системами можно управлять на расстоянии

Возможность автоматического управления отоплением доступна, если речь идет об автономных двухтрубных системах с принудительной циркуляцией теплоносителя. Это значит, что котел оснащен циркуляционным насосом или такой насос встроен дополнительно в подачу или обратку. При этом максимальная эффективность достигается в системах с коллектором (распределительной гребенкой).

Модули управления GSM позволяют управлять не только котлом отопления, но и другими системами

При этом требуется дооборудование системы блоком безопасности, который работает в авторежиме. Он способен предотвратить негативные последствия при порывах, причиной которых стало избыточное давление. При перегреве пар, создающий высокое давление, выпускается через аварийный клапан.

Дистанционное управление котлом отопления, кроме платы управления, включается в себя:

• приборы, измеряющие температуру воды в системе;
• датчики давления;
• устройства, контролирующие уровень воды.

Есть и более сложные модели, которые способны подстраивать работу системы под изменяющуюся погоду. Для этого на улице устанавливаются дополнительные датчики. Все это «железо» управляется микропроцессором с определенным программным обеспечением. Именно программы и составляют основную долю стоимости, так как оборудование не настолько дорогое.

В систему дистанционного контроля входят датчики температуры, запорно-регулирующая арматура

Все это оборудование для контроля котла отопления на расстоянии монтируется в систему отопления дополнительно. Может устанавливаться как в процессе монтажа системы, так и «встраиваться» в уже готовую. Только учтите, что для дооборудования существующего отопления, необходимы солидные переделки — придется встраивать датчики и регулирующие/запорные устройства (клапана).

Особенности использования в частном доме

Их наличие объясняется тем, что в таких зданиях применяются двухтрубные системы. В них циркуляционный насос закачивает жидкость, которая подаётся через распределитель к каждому отопительному прибору.

Фото 1. Возможная схема отопления для частного дома от индукционного котла с контроллером.

В таких случаях с контроллером для защиты отопительной системы от различных аварийных положений используется блок безопасности. А также применяются дополнительно датчики регулировки расхода жидкости (теплоносителя), специальные клапаны.

В доме можно использовать термостатические вентили либо комнатные регуляторы температуры. Первый разрешает задать нужный режим на любой источник, а второй — отвечает за работу насоса, подающий теплоноситель к радиатору.

Если в частном доме нет интернета, то используется GSM-модуль, позволяющий управлять ситуацией через смартфон.

Как подключить контроллер к котлу отопления своими руками

Обратите внимание на нюансы при установке контроллера:

• избегать его контакта с прямыми солнечными лучами;
• изолировать от всех электроприборов;
• производить процесс на высоте не менее 1,5 м от пола;
• обеспечить постоянный поток воздуха, не допуская сквозняков.

Контроллер своими руками можно подключить двумя вариантами:

• с использованием клеммы на котле;
• с помощью кабеля регулятора.

Важно! Такой процесс не стоит производить на кухне или в ванной, так как из-за возможного повышения температур, допустимы сбои в работе термостата. Практически на каждом котле есть специальные контакты для подключения к нему контроллера. Требуется найти это место и снять перемычки и подключить терморегулятор

О том, как настроить само устройство и начать его работу, указано в инструкции

Требуется найти это место и снять перемычки и подключить терморегулятор. О том, как настроить само устройство и начать его работу, указано в инструкции

Практически на каждом котле есть специальные контакты для подключения к нему контроллера. Требуется найти это место и снять перемычки и подключить терморегулятор. О том, как настроить само устройство и начать его работу, указано в инструкции.
