Индукционные котлы для отопления дома

Вихревой индукционный нагреватель ВИН Полезное своими руками

Оказывается этот загадочный обогреватель ВИН устроен очень просто и его легко можно собрать прямо у себя дома. Рассмотрим вкратце принцип действия.

В основу работы таких нагревателей положен разогрев токопроводящих материалов токами Фуко, которые индуцируются высокочастотным магнитным полем. Полученная тепловая энергия забирается теплоносителем (вода, масло и т.п.) и используется, например, для обогрева помещения.

Как видите, ничего сложного. А теперь давайте посмотрим, как мне удалось реализовать все это на практике.

Чтобы не создавать ненужных сложностей, я решил использовать готовый высокочастотный сварочный инвертор с величиной сварочного тока 15А (у меня был образец с возможностью плавной регулировки тока). Можно взять, конечно, и помощнее. Все зависит от требуемой мощности обогревателя. Так как я всего лишь проводил эксперимент, то взял тот высокочастотный инвертор, который был в наличии.

В качестве материала, который будет нагреваться в высокочастотном поле, я решил использовать куски толстой стальной проволоки. Смог достать катанку диаметром 7 мм и покусал ее на отрезки примерно по 5 см. Если все делать на века и для себя, то можно раздобыть обрезки нержавейки, хотя если контур отопления будет всегда заполнен, то это необязательно. Даже обычное железо не будет ржаветь.

В качестве участка трубопровода, где вода будет разогреваться, я решил использовать толстую трубу из пластика. Внутренний диаметр надо выбрать чуть меньше, чем длина обрезков нашей проволоки. Крепим с одной стороны трубы переходник для соединения с остальной частью системы отопления, закладываем на дно металлическую сетку (чтобы куски катанки не проваливались дальше) и засыпаем внутрь нашу проволоку. Затем точно также закрываем свободный конец трубы вторым переходником. Насыпать надо столько проволочных обрезков, чтобы они там заняли все свободное пространство.

Теперь изготовим саму индукционную катушку: для этого просто обматываем середину нашей пластиковой трубы с обрезками катанки медным эмалированным проводом виток к витку (ПЭВ или подобным). Для моего инвертора достаточно будет 80-90 витков провода диаметром 1.5 мм.

Вот в общем-то и все. Осталось только включить наш девайс в разрыв контура отопления, залить все это дело водой, подключить к обмотке сварочный инвертор и включить насос (для обеспечения принудительной циркуляции воды в системе). Разумеется, крайне не рекомендуется включать инвертор без воды, так как в этом случае наша пластиковая труба гарантированно расплавится от разогретых кусочков проволоки внутри.

Таким образом я за считанные часы из подручных материалов смог собрать действующий вихре-индукционный нагреватель. Он, кстати, весьма экономичен — если верить тому, что говорят, его КПД достигает аж 98-99%!

На этом можно не останавливаться и, в целях дополнительного повышения КПД, организовать охлаждение нашего инвертора тем же теплоносителем из контура отопления. Правда, это имеет смысл лишь в том случае, если сама схема инвертора расположена вне отапливаемого помещения.

Можно также организовать автоматическую регулировку температуры. Для этого необходимо лишь раздобыть терморегулятор и включить его в разрыв линии питание инвертора, а датчик терморегулятора разместить в контролируемой зоне.

Делал все это давно, но пишу об этом только сейчас (по настоятельной просьбе одного товарища), поэтому никакого фотоотчета не будет. Скажу честно, что собрал я только сам нагреватель, никуда его не включал, ничего с помощью него не пытался отапливать. Да у меня и насоса-то не было. Я просто залил внутрь воды и включил устройство. Вода довольно быстро нагрелась до температуры кипения. Так что, как видите, описанная методика изготовления ВИН реально рабочая и в ней нет ничего сложного.

Виды индукционных котлов для отопления

Различаются два типа устройств с вихревыми токами для нагрева теплоносителя. Первый тип – подача на первичную обмотку напряжения сети 220 в 50 герц, второй – подача напряжения через инвертор. Прибор преобразует стандартное напряжение электросети в токи высокой частоты, примерно в 20 килогерц.

Также различаются используемые материалы – в индукционных котлах SAV замкнутые теплообменники выполнены из стальных труб, а вихревые котлы оснащены теплообменниками из ферромагнитного материала.

Для чего требуется инвертор? Для того чтобы сделать электрокотел индукционный для отопления более надежным, компактным, экономичным и практичным. Однако применение меди для обмотки и сплавов теплообменника, блока автоматики делает инвертор дорогим прибором и это единственная причина по которой индукционные котлы стоят больше, чем электрический обычный котел с ТЭНом.

Выбирая индукционное отопление, сначала нужно подобрать тип котла:

1. SAV. Отопительное оборудование без инверторов, работающее от стандартного электроснабжения (50 герц), подаваемоемого на индуктор. Вторичная обмотка представляет собой сеть тонких стальных труб теплообменника и быстро прогревается токами Фуко. Транспортировка носителя принудительная, установлен циркуляционный насос. В ассортименте предлагается оборудование с напряжением в 220 V, 380 V.

1. ВИН. Это индукционные котлы вихревые, для работы которых нужен инвертор, преобразующий частоту электросети. Котлы отличаются облегченной массой, компактными размерами. Теплообменник выполнен из ферромагнитного сырья, магнитопровод и вторичная обмотка представлены как в виде теплообменника, так и корпуса котла. В комплектацию оборудования включены блок автоматического управления, насос приточный и циркуляционный.

Устройство и основные элементы котла

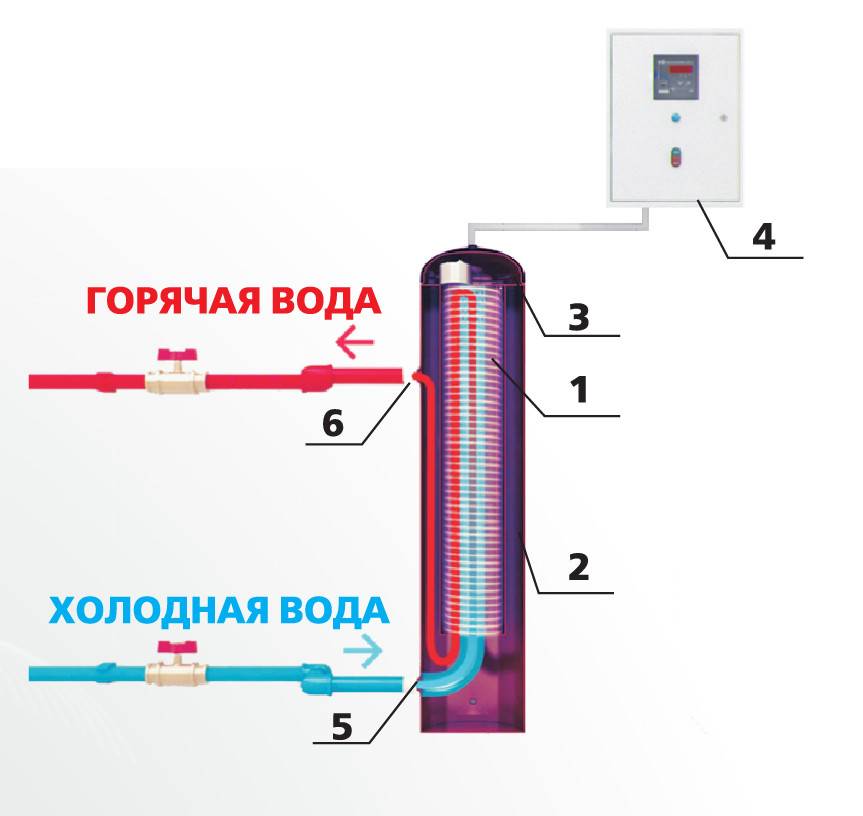

Если рассматривать конструкцию прибора, то представляется схема индукционной плиты. Котлы также состоят из нескольких основных элементов:

• Индуктор. Тип трансформатора с двумя обмотками. Первая дополняет сердечник, из-за чего именно в этом элементе образуется электромагнитное поле, выделяющее вихревые токи. Корпус котла является вторичной обмоткой, принимающей токи, а затем передающей тепловую энергию теплоносителю.
• Нагреватель. Элемент представляет собой сердечник катушки и выглядит как труба значительного диаметра или несколько трубок меньшего сечения, соединенных параллельно.
• Патрубки. Нужны для соединения агрегата в тепловую сеть, один патрубок является подающим, второй обратным. По первому внутрь котла поступает теплоноситель, по второму выходит и транспортируется в контур отопительной системы.
• Инвертор. Прибор, преобразующий постоянный ток в высокочастотный.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Достоинства

• Экономичность. По сравнению с аналогичными моделями затраты на эксплуатацию на 20% меньше. КПД индукционной установки более 97%, что выше, чем у классических моделей (за счет того что потери тепла на нагрев индукционной катушки минимальны).
  Затраты электроэнергии на производства тепла значительно меньше, чем при сжигании угля или газа.
• Быстрый нагрев теплоносителя.
• Долговечность. При соблюдении правил эксплуатации и регулярных техосмотрах индукционные котлы могут проработать до 40 лет.
  В связи с отсутствием подвижных соединений отсутствует износ деталей. Применение меди увеличивает срок эксплуатации обмотки. В современных моделях сердечник выполнен из упрочненных материалов, которые могут работать в агрессивных средах несколько десятков лет.

Важно знать! Срок эксплуатации зависит от качества транзисторов. Известные торговые марки предлагают гарантию безотказной работы до 10 лет.

Отсутствие накипи. Из-за постоянной вибрации отложения не могут задержаться на поверхности приборов даже при условии перенасыщения теплоносителя известью. На сердечнике постоянно присутствуют пузырьки воды, которые отталкивают частицы накипи.
Компактность. Размеры индукционных котлов позволяют устанавливать их в ограниченном пространстве. Они не требуют постоянного обслуживания, отдельного помещения и сооружения дымохода.
Бесшумность

Индукционные модели не создают акустических колебаний (шум издают циркуляционные насосы).
Важно! Существует множество циркуляционных насосов, работа которых не создает дополнительных шумов.
Безопасность. Для корректной работы и исключения аварийных ситуаций используют УЗО и дифавтоматы, на корпусах котлов устанавливают специальная отключающая автоматика.
Пожаробезопасность

В отличие от газовых и твердотопливных котлов, при работе индукционных отсутствует открытый огонь.
Простота монтажа. При минимальных навыках работы с электроприборами и обращении установить котел можно самостоятельно.

Основные варианты современных электрокотлов

Существует не один вариант конструкции котла для электрического отопления. Самым простым является встроенный ТЭН

Необходимо обратить внимание на трубу, куда монтируется ТЭН. Она обязательно должна быть категории съемной, что касается диаметра, то лучше, если он будет больше, чем иные подобные элементы

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя

Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя. Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности.

Важно! По этой причине рекомендуется избежать всех ненужных расходов, но всеми возможными методами добиться использования всей системы в целом. Можно просто выполнить небольшой по размеру стоящий отдельно котел

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы

Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы. Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии.

Для эффективного обогрева относительно небольшого по площади дома из двух-трех комнат, достаточно взять элемент трубы, диаметр которой равен 220 мм, а показатели длины должны составлять всего половину метра.

С двух сторон труба должна быть герметично заварена специальными крышками из стали. При этом в верхнем элементе необходимо сделать специальное отверстие, которое будет предназначено для присоединения отводной трубы. По данной трубе будет осуществляться передвижение горячей воды к установленным радиаторам. В нижнем элементе построенного котла, с одной из его сторон проделывается точно такое же отверстие, потом туда будет присоединяться труба, но уже с прохладной водой.

Для подобной конструкции можно задействовать ТЭН, с параметрами мощности в 1 Квт. Он осуществляет обогрев от стандартной сети в 220 Вольт. Что касается самого ТЭНа, то его можно быстро инсталлировать в расположенную снизу крышку нового котла или с одной их боковых сторон. Главное чтобы это была сторона, находящаяся на другой стороне патрубка, в нее обычно поступает уже холодная вода.

Важно! Электрокотел такого плана в состоянии работать круглосуточно. Если произвести установку в его конструкции дополнительного автоматического оборудования, можно будет вполне спокойно поддерживать требуемый температурный режим

Кстати, он обычно выставляется посредством специального регулятора

Кстати, он обычно выставляется посредством специального регулятора.

Установка регулятора обязательна, так как именно он в состоянии эффективно защитить оборудование от перегрева. Кроме того, монтированная автоматика предоставляет оптимальную возможность экономить материальные средства на общем количестве потребляемой энергии.

Ослабление контактов

Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии.

Фактически это высосанные из пальца преимущества.

Порядок сборки

Индукционный котел своими руками собирается в несколько этапов:

• Сначала предстоит нарезать нержавейку отрезками в три или семь сантиметров;
• Заполнить пустоту пластикой трубы этими кусочками настолько плотно, чтобы не было пустоты;
• Сеткой укрепляются трубочные концы, которые не дадут выпасть отрезкам;
• В верхней части трубы равно, как и в нижней, надо врезать оба парубка. Через один теплоноситель будет поступать в агрегат, а через другой он будет передаваться в систему отопления;
• На трубу надо намотать проволоку из меди таким образом, чтобы полученное число витков равнялось девяноста;
• К инвертору присоединяются оба ее конца;
• Подключить к системе отопления котел при помощи шаровых кранов с переходниками;
• Осуществить установку циркуляционного насоса, если изначально он не был предусмотрен в отопительной схеме.

Подача тока высокой частоты должна быть произведена не раньше, чем произойдет включение циркуляционного насоса, а оборудование наполнится в полной мере теплоносителем.

Системы отопления и решение природоохранных проблем

По всему миру основным критерием выбора способа обогрева становится вопрос защиты природы. Именно поэтому во многих странах законодательно запрещено использование оборудования, загрязняющего атмосферу выбросами, содержащими токсичные вещества. У нас ограничение на применение каких-либо приборов не вводилось, хотя этот вопрос достаточно актуален.

По этой причине приветствуется установка электрооборудования для нагрева помещений, тем более интересны настолько экономичные аппараты, как инверторные.

Еще более актуальным становится использование такого оборудования при организации автономного отопления в многоквартирных домах, где сложнее обеспечить вывод продуктов горения, а проблема загрязнения стоит еще острее из-за большой плотности населения.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

• Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
• Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
• Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

• Прежде всего, это возможность работать с переменным и постоянным током.
• В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
• Конструкция прибора предельно проста.
• Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
• Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
• Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
• Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы

Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Самодельный индукционный нагреватель в автосервисе

Индукционные приборы применяют не только для обогрева жилья. Они станут хорошими помощниками в нагреве металлов в автосервисе. Чтобы не тратиться на дорогой агрегат, индукционный нагреватель для автосервиса можно сделать своими руками.

С помощью такого нагревателя можно удалить любой клей и приклеенные части с машины и снять антигравийную защиту.

Нагрев болтов и гаек позволяет легко открутить их, вопреки тому, что метизы закисли. Также инверторный нагреватель помогает убирать мелкие вмятины на корпусе автомобиля без повреждения краски.

Видео: Сборка индукционного нагревателя для автосервиса

https://www.youtube.com/watch?v=Bl6uNFvubgk Современные электрокотлы с индукцией отлично справляются с задачей поддержания тепла в помещении. Индукционное отопление, сделанное своими руками, позволит сэкономить приличную сумму денег. Главным условием долгой и беспроблемной работы самодельных агрегатов является соблюдение требований их правильной эксплуатации и безопасной установки.

Частые поломки и ремонт индукционных котлов

К типичным неполадкам оборудования с наличием ТЭНов относят поломку обогревательных элементов, систем контроля и управления. В этом случае придется менять тепловой электронагреватель или электроды. Однако такой дефект встречается в изделиях по причине заводского брака, неправильной эксплуатации, неверного подключения системы и нарушения эксплуатации.

Чтобы не столкнуться с выходом оборудования из строя, важно вовремя делать профилактику. Работы сводятся к тестированию системы перед запуском в регулярную работу при наступлении холодного сезона, визуальному обследованию на целостность соединений, проверке фильтров и чистке воздуховодов

Изготовление и монтаж

Изготовить и установить индукционный агрегат можно своими руками. Рассмотрим подробнее, как это сделать.

Для начала надо запастись:

• всеми необходимыми для работы инструментами;
• катанкой либо стальной проволокой, имеющей диаметр до 7 мм;
• медной проволокой;
• пластиковой трубой с толстыми стенками;
• сеткой из металла;
• сварочным аппаратом (инвертор).

Чтобы изготовить корпусную часть для агрегата, необходимо купить трубку из пластика с плотными стенками и внутренним диаметром, составляющим 5 мм. Подобная деталь будет выступать и в качестве основания индукционной катушки, и в роли участка теплопровода. Необходимо опираться на схему отопительной системы. Расположите ее перед глазами, чтобы было удобнее собирать агрегат.

В электромагнитном поле должны прогреваться куски из стальной проволоки. Их следует подрезать по длине в 5-7 см. Что касается их диаметра, он не должен быть больше 7 мм. Кроме того, вам будут нужные особые переходники – они будут служить в качестве соединения самого котла с трубами. С одной стороны внутри будет находиться холодный тепловой носитель, а с другой – выводиться теплым благодаря индукции. Подрезанные элементы проволоки нужно разместить во внутренней части трубы

Далее аппарат очень важно хорошенько закрепить из 2 сторон

Чтобы самому изготовить катушку индукции, которая станет основной деталью нагревателя, нужно приготовить медную эмалированную проволоку. На корпус из пластика надо намотать около 100 витков. Учтите, что между разными участками необходимо оставлять равное расстояние. После сборки индуктора можно приступать к его непосредственному подключению к самой системе. Монтировать подобный котел допустимо на любом участке прохождения трубопровода.

Катушку необходимо подключить к высокочастотному инвертору

При этом очень важно помнить, что подобное оборудование запрещено запускать, если внутри него находится недостаточно теплоносителя, поскольку корпус из пластика может расплавиться под действием высоких температурных значений

Рассмотрим основные правила монтажа таких отопительных устройств:

Систему нужно устанавливать на расстоянии в 30 см от стен и 80 см от пола/потолка

Придерживаться этого правила важно, чтобы обеспечить безопасное функционирование котла. Устанавливать такие системы разрешено только в закрытой отопительной сети. В таких условиях будет осуществляться принудительная циркуляция теплового носителя

За водным патрубком специалисты советуют фиксировать манометр, подрывной клапан, а также автоматическое устройство для воздухоотвода. Самодельный индукционный аппарат допустимо устанавливать в системах с разводкой из пластиковых/полипропиленовых труб

В таких условиях будет осуществляться принудительная циркуляция теплового носителя. За водным патрубком специалисты советуют фиксировать манометр, подрывной клапан, а также автоматическое устройство для воздухоотвода. Самодельный индукционный аппарат допустимо устанавливать в системах с разводкой из пластиковых/полипропиленовых труб.

Экономичность использования

По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.

Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Индукционные котлы способны сэкономить до 30% энергии

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.

Критерии выбора хорошего котла: на что обратить внимание

Покупая агрегат, учитывайте следующее:

1. Мощность. Для стандартного дома требуется 1 кВт на каждые 10 кв. м площади.
2. Напряжение. Модель на 380 В подойдет только тем, у кого к дому подведены 3 фазы.
3. Максимальное давление в котловом баке. Тот должен выдерживать нагрузку от насоса и веса водяного столба.

Предпочтительны модели с несколькими ступенями мощности – при запуске они не вызывают резкого падения напряжения в сети.

Покупая агрегат, учитывайте мощность и напряжение.

Ввиду высокой стоимости электричества рекомендуется выбрать котел с функциями, позволяющими экономно использовать энергию:

• с погодозависимой автоматикой;
• программируемые.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

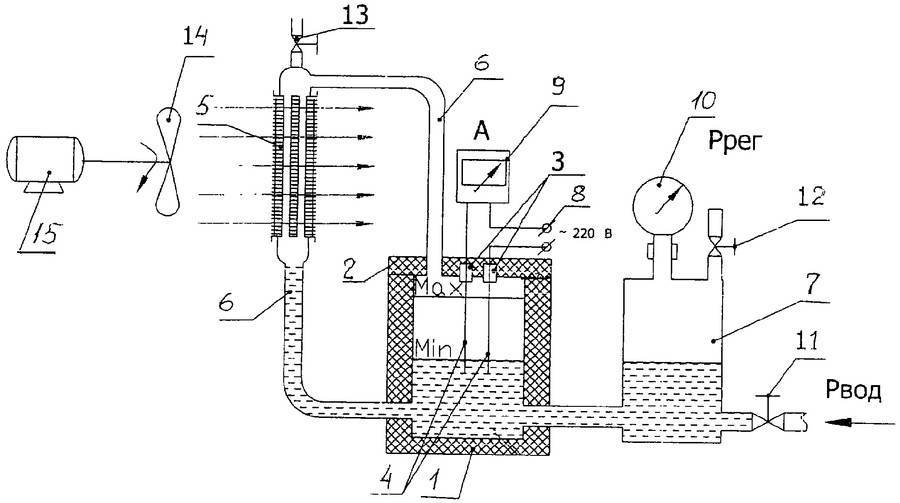

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.
