Инфильтратор для септиков — его назначение, выбор и установка

Установка

Установить инфильтратор вполне можно своими руками. Как правило, монтаж септика и устройства для доочистки ведется одновременно, но можно проводить монтаж инфильтраторов и после завершения установки локальной очистной установки.

Прежде всего, нужно выбрать место расположения локальной очистной установки, причем, выбирается место не только из соображений удобства, но и с учетом строительных и санитарных норм.

Инфильтратор располагают на расстоянии 1-1,5 метра от септика, устройства соединяют прокладкой трубы. Вот основные правила монтажа:

• Сначала нужно подготовить котлован. Его размеры зависят от габаритов инфильтратора, при этом, размер ямы на полметра должен превышать длину и ширину пластиковой емкости. Глубина зависит от того, насколько высоко поднимаются почвенные воды.
• Далее нужно будет приступить к формированию фильтрующего слоя. В его состав входит щебень средней фракции и речной песок. Чтобы предотвратить быстрое заиливание фильтрующего слоя, необходимо обернуть фильтрующий слой геотекстилем. Выполняется это так: дно котлована застилают геотканью так, чтобы края материала выступали за пределы котлована. Затем насыпается щебень слоем 50 см, после чего, устанавливается инфильтратор, а края геоткани поднимают вверх, и укладывают поверх пластиковой емкости с нахлестом.

• После установки нужно проверить правильность установки при помощи уровня, поскольку жидкость должна двигаться самотеком, трубы должны быть проложены с уклоном.
• Производится подключение входящего патрубка, а также установка вентиляционной трубы, все соединения в установке должны быть герметичными.
• Затем поверх пластиковой емкости и слоя геоткани насыпают слой песка, который аккуратно утрамбовывается.

Правильно поведенный монтаж – это гарантия безаварийной службы системы местной канализации. Так, если монтаж будет выполнен с ошибками, то инфильтратор весной может всплыть, разрушив все систему доочистки.

Итак, преимущества использования инфильтраторов для проведения доочистки стоков очевидны. Эти устройства обеспечивают экологическую безопасность использования септиков, при этом, они занимают немного места и могут быть использованы даже в том случае, если на участке достаточно высоко поднимаются почвенные воды. При очень высоком УГВ возможна установка инфильтратора на поверхности земли, но в этом случае, в схему придется включать насос, который будет перекачивать воду из септика в инфильтратор.

При монтаже канализации на приусадебном участке необходимо позаботиться о полноценной очистке стоков. Дешевые модели септиков не способны обеспечить осветление воды больше, чем на 75%, но санитарные нормы предусматривают сброс в грунт практически чистой жидкости.

Дополнительная очистная конструкция — инфильтратор для септика — необходима для качественной обработки сточных вод и отвода их в грунт. Секциями инфильтраторов дополняют септики, которые предусматривают очистку стоков только на 75% (Юнилос, Танк, Тритон-мини и т.п.). Информацию об этом предоставляет изготовитель, и определить необходимость покупки инфильтратора можно самостоятельно. Более мощные септики (например, Упонор (Uponor)) справляются с очисткой на 98% и не нуждаются в установке дополнительных устройств.

Что это такое

По сравнению с обычными выгребными ямами локальные очистные станции намного практичнее, так как способны очистить воду на достаточно высоком уровне. Инфильтраторы – это устройства, которые доочищают воду, поступающую из септика. Производятся они чаще всего из пластика или любого другого материала, способного выдерживать значительные нагрузки и не подверженного воздействию коррозии.

Инфильтратор состоит из корпуса без дна, чтобы вода могла свободно проходить через фильтрующий слой. А также входного патрубка, через который внутрь поступают отходы из септика, и выходного патрубка для подачи воздуха. Корпус дополнительно оснащён рёбрами жёсткости, чтобы устройство не просело вод давлением грунта и не лопнуло под давлением воды изнутри.

Преимущества инфильтратора:

• степень очистки сточных вод доходит до 98%;
• небольшая стоимость;
• не нуждается в постоянном обслуживании, в том числе откачивании отходов ассенизатором.

Даже вместе с септиком анаэробного типа вся система будет меньше стоить, чем станция глубокой очистки. Также по сравнению с полями аэрации этим устройствам нужно меньше места. Очищение стенок от отходов происходит с помощью проходящих через инфильтратор вод, поэтому он не требует обслуживания.

Для установки понадобится выделить место, но его монтаж может провести даже один человек, так как вес устройства составляет от 15 до 20 кг в зависимости от объёма.

Изготовление инфильтратора своими руками

Для изготовления инфильтратора
для септиков своими руками понадобятся:

• листовая нержавеющая сталь толщиной 1.5-3мм (в зависимости от объёма инфильтратора);
• инструмент для работы с металлом (молоток и брусок для загибки);
• патрубки (для впускного и вентиляционного входов);
• сварочный аппарат;
• комплект фитингов и резиновых прокладок (для подключения к септику и установки вентиляционной тубы).

Конструкция ифильтратора будет состоять из внутренней и внешней части. Внутреннюю часть конструкции лучше всего сделать из цельного листа метала, хотя это и намного боле трудоёмкий процесс. Зато позволяет значительно уменьшить количество сварных швов. За счёт чего, сделать рабочую часть можно более надёжной и герметичной. Не забываем, что поступающая из септика вода должна уходить исключительно вниз. Верхнюю часть инфильтратора делаем с таким расчётом, чтоб после соединения их вместе, оставался зазор 1.5–2 см
. В него, при сборке, установятся резиновые прокладки, которые послужат дополнительным амортизатором.

После сборки конструкции, стык, по краю корпусов, провариваем сваркой (предпочтительно газовой). В торцах собранного корпуса, под самой крышкой (не забываем – дна нет), делаем отверстия, диаметром под заранее заготовленные патрубки, которые туда и ввариваем. Один из них послужит для подключения к септику, а второй – вентиляционной трубы

Опять-таки, не забываем о герметичности швов – это важно

Установка инфильтратора

Установка инфильтратора
включает несколько шагов.
Первый этап монтажа – проведение земляных работ, в ходе которых будет выкопан котлован и устроен фильтрующий слой с нижним слоем из песка и гравия (толщина фильтрующего слоя не менее 40 см и определяется типом грунта). Глубина котлована, стенки которого укрываются слоем геотекстиля, должна быть выбрана с учетом глубины размещения отводящей трубы септика.

Второй этап – непосредственно монтаж инфильтратора
с подключением трубопроводов от септика и устройством вентиляции. Инфильтраторы могут быть использованы в количестве одного, двух и более – все зависит от модели и производительности септика, а также от фильтрующей способности грунта на участке, выделенном для размещения очистного сооружения. Заводские модели септиков, которые предлагает своим покупателям компания «Тритон Пластик», уже оснащены готовыми решениями наиболее подходящих для них конструкциями инфильтраторов, но при желании Вы можете приобрести эти устройства и отдельно от септика.

После установки инфильтратора осуществляется и засыпка песком и грунтом до верхней части, которая нуждается в дополнительной теплоизоляции. После утепления инфильтратора он опять засыпается слоем грунта.

При необходимости, заказав в нашей компании септик и инфильтратор, Вы можете также воспользоваться услугами наших специалистов по профессиональному монтажу и установке. Невысокие цены на весь перечень нашей продукции и услуги монтажных специалистов приятно удивят любого покупателя!

Если вы живете в частном доме за городом или в его пределах, вам определенно хочется иметь все те блага цивилизации, которыми обладают жители многоэтажек. Даже если к вам проведен водопровод или вы установили насос, отсутствие централизованной системы канализации не даст разгуляться на полную.

В таких случаях используются септики или, иными словами, отстойники, которые помогут очистить сточные воды. Однако есть один маленький нюанс: несмотря на эффективность, на выходе анаэробный септик не может обеспечить соответствующий нормам результат, из-за чего требует дополнительные средства почвенной доочистки. А вот здесь уже в игру входит инфильтратор для септиков.

Инфильтратор – что это такое? Внешне он представляет собой пластиковый таз, который просто перевернули вверх дном. Он включает в себя входной патрубок, через который и поступает вода, а также вентиляционную трубу. Форма конструкции создавалась таковой для того, чтобы вода направлялась только в нижние слои грунта
, а для обеспечения дополнительной фильтрации дно часто устилают слоем гравия и песка.

Инфильтратор устанавливают на расстоянии одного – двух метров от септика, а количество последовательно установленных может быть от 1 до 5 и даже больше. Лучше всего данное пластиковое изделие (наиболее популярный материал) подойдет для небольших участков, которые не в состоянии вместить крупные поля фильтрации.

Зачем нужен инфильтратор для септика? Как уже писалось выше, сам по себе септик обеспечивает очистку только на 60-70%, что не соответствует нормам. Инфильтратор же помогает безопасно сбрасывать и доочищать сточные воды, а природный фильтр в виде щебня и песка только способствует этому процессу. Инфильтраторы используются в обязательном порядке из-за недостаточной степени очистки, однако оборудование, которое может обеспечить качество не менее 98%, может и вовсе обойтись без таких дополнительных систем.

Так всё-таки, почему инфильтратор?

Дело в том, что инфильтратор для септиков может довести качество очистки сточных вод до 99%
. Это, в свою очередь, позволяет не вкапывать его очень глубоко, что значительно упрощает установку. При установке, используются вполне доступные садовые инструменты. Если вы решите изготовить инфильтратоор своими руками, тоже не понадобиться никакого редкого оборудования.

Также, отпадает необходимость в добавочном оборудовании и обслуживании сточной системы. Окончательное очищение стоков в инфильтраторе происходит за счёт фильтрации в щебнево-песочной смеси, а самой системы – притока сточных вод.

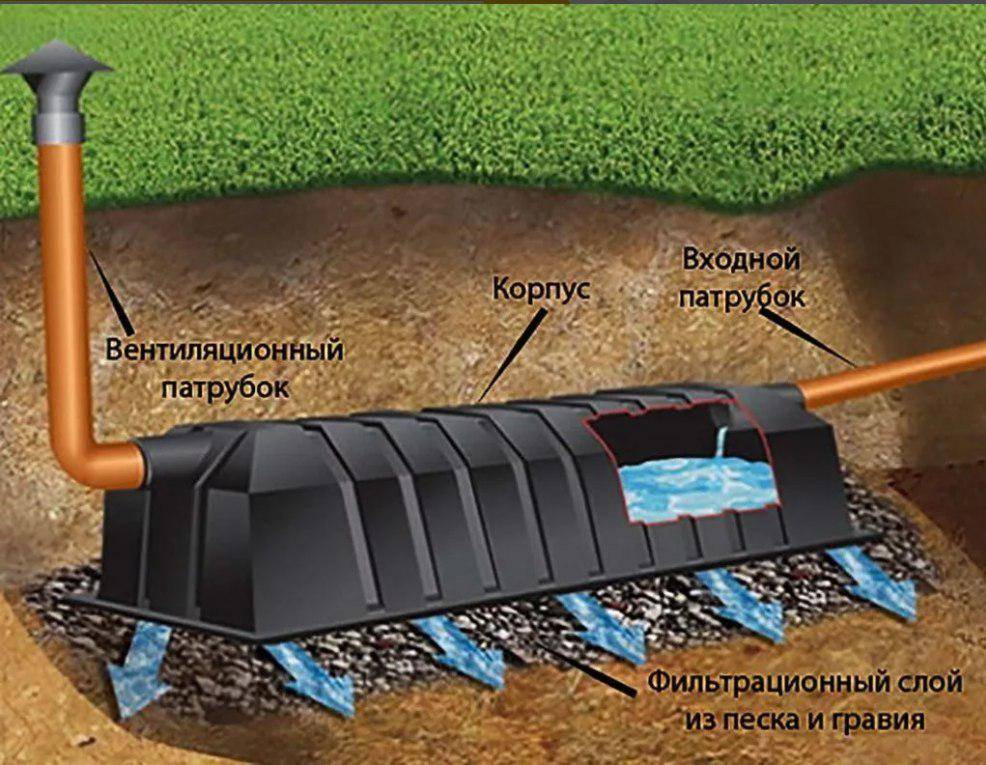

Инфильтратор для септика – устройство и принцип действия

Как уже было написано ранее, функцией инфильтратора является окончательная очистка сточных вод, прошедших через септик (Термит). По сути, устройство выполняет ту же задачу, что и фильтрационное поле или дренажный колодец, но более компактное, дешевое и простое в установке. Устроен инфильтратор следующим образом.

1. Корпус – изготавливается из толстого и прочного пластика. Имеет относительно вытянутую прямоугольную форму, в сечении напоминает трапецию. Корпус также играет роль крышки инфильтратора, снабжен ребрами жесткости, призванными усилить конструкцию и защитить ее от давления (земли снаружи и воды – изнутри).
2. Входной патрубок – через него внутрь инфильтратора поступает вода от септика.
3. Вентиляционная труба – необходима для притока в инфильтратор воздуха. О том, для чего это нужно, будет рассказано ниже.
4. Подушка из щебня – поступающая в инфильтратор вода проходит окончательную доочистку, просачиваясь через эту подушку в грунт.

Устройство инфильтратора и принцип его действия

Пример использования нескольких инфильтраторов. Можно заметить разветвление трубы, идущей от септика, переливные трубы и устройство для вентиляции

Представим принцип действия любого инфильтратора в виде отдельных этапов.

Этап 1. Вода поступает из септика в патрубок инфильтратора.

Этап 2. Через патрубок она попадает внутрь корпуса инфильтратора.

Этап 3. При контакте с кислородом, поступающим внутрь вместе с воздухом через вентиляцию, происходит процесс окисления и расщепления органических веществ, которые не были ранее отсеяны в септике.

Этап 4. Частично продукты этих реакций уходят в атмосферу через вентиляцию. Остальные вместе с водой попадают в слой щебня.

Этап 5. На щебневой подушке отфильтровываются остатки веществ, загрязнявших стоки. Очищенная вода уходит в грунт, не нанося вреда окружающей среде и не отравляя близлежащие водоемы и колодцы.

Принцип работы септика с инфильтратором

Процесс установки инфильтратора

Важно помнить!

При установке, необходимо учитывать несколько моментов. Основной из них – объем септика. Минимальный объем инфильтратора должен быть не меньше объёма септика. Как правило, это порядка 400 литров
. Хотя производители рекомендуют оптимальный объем, в три раза превышающий

В том числе, при вычислении объёма установки, стоит принять во внимание тип грунта, чтоб избежать переполнения. Песчаные грунты будут поглощать воду значительно быстрее, чем глинистые

Промышленные варианты инфильтраторов позволяют установку нескольких последовательно соединённых ёмкостей на этот случай. Если же вы решили изготовить его сами – стоит обдумать все заранее.

Несмотря на то, что в грунт попадает уже очищенная вода, все же не стоит устанавливать инфильтатор ближе пяти метров от дома и тридцати метров от мест открытого водозабора – прудов или колодцев. Не стоит, также, забывать, что установка должна находиться не ближе одного метра от септика. Аналогично дело обстоит и с вентиляционной трубой. Отвод от конструкции должен быть около метра и, по окончании монтажа, находится на расстоянии около тридцати сантиметров над землёй. Во избежание попадания лишней влаги в систему, выход вентиляции оборудуют конусом
.

Глубина установки не должна быть ниже максимального годового уровня грунтовых вод, что требуется для нормальной работы инфильтратора и избегания их загрязнения.

Что это такое, и для чего необходим ↑

Замена традиционных выгребных ям для частного дома на современные локальные очистные станции (ЛОС) обусловлена их практичностью. Конструкция септиков позволяет очищать сточные воды на довольно высоком уровне.

После этого осветленная жидкость самотеком или принудительно выводится через выходной патрубок. Но в ней еще содержится определенное количество вредных элементов, неразложившейся органики.

Для того чтобы улучшить показатели чистоты воды устанавливают инфильтраторы.

Фото: инфильтратор — это устройство почвенной доочистки

Инфильтратор – это общее название устройства почвенной доочистки, которые могут изготавливаться из различных материалов, но имеют общий принцип работы.

Конструктивно типичная модель представляет собой емкость с входным патрубком, трубой перелива (при последовательном подключении нескольких блоков) и вентиляционной трубой.

Для того чтобы сточные воды направлялись только в нижние слои грунта, инфильтратор имеет герметичную крышку. Собственно говоря, она и является корпусом устройства. Для оптимальной доочистки под конструкцией делают фильтрующий слой из песка и гравия.

Преимущества монтажа:

• их функции предусматривают полную доочистку и утилизацию сточных масс – до 98%;
• доступная стоимость. Даже суммарно цена анаэробного септика и инфильтраторов будет значительно меньше, чем стоимость станции глубокой биологической очистки;
• работают по принципу «установил и забыл». Они не нуждаются в выкачке отходов ассенизатором, очищение стенок происходит с помощью входящих осветленных вод.

Однако наряду с этим для монтажа требуется выделить дополнительную площадь на придомовом участке.

При выборе той или иной модели инфильтратора особое внимание следует уделять конструкции и материалу ее изготовления. В связи с тем, что при эксплуатации сооружения практически невозможно визуально контролировать ее состояние, изначально конструкция должна соответствовать следующим условиям:

В связи с тем, что при эксплуатации сооружения практически невозможно визуально контролировать ее состояние, изначально конструкция должна соответствовать следующим условиям:

• механическая прочность корпуса. Помимо внешнего давления грунта он должен выдерживать нагрузки при полном его заполнении сточными водами;
• материал не подвергается коррозийным процессам и полностью инертен при воздействии биологических и бытовых химических веществ.

Исходя из этих условий многие производители выбрали в качестве основного материала изготовления полимер, сшитый полиэтилен.

Фото: пластиковые инфильтраторы

Важно! При этом в конструкции предусматривают ребра жесткости для сохранения формы под воздействием внутреннего и внешнего давления. Но прежде, чем приступить к выбору и установке необходимо знать особенности устройства инфильтраторов и их схему работы

Но прежде, чем приступить к выбору и установке необходимо знать особенности устройства инфильтраторов и их схему работы.

Схема монтажа

Ещё одно важное преимущества инфильтратора – его можно устанавливать к уже ранее смонтированному септику. Но лучше всего проводить монтаж вместе с основной системой

На первом этапе необходимо выбрать место для установки всех сооружений.

Обратите внимание! Вне зависимости от того, что вода будет впитываться в грунт, расстояние от любых видов водоёмов, в том числе и колодцев, должно быть минимум 15 м. От дома минимум 5 м, от дороги 2 м

Как только найдено подходящее место, выкапывается котлован. Его глубина зависит от уровня грунтовой воды. Инфильтратор должен находиться выше уровня её среднегодового подъёма. Расстояние ото всех стен котлована до устройства делается не меньше полуметра. Вся эта площадь будет закрыта фильтрационным слоем, состоящим из песка и щебня. Щебень рекомендуется брать средней фракции, а песок мелкозернистый.

Чтобы неочищенные сточные воды не ушли через боковые стенки котлована, все 4 стороны застилаются геотканью. Геоткань делают большей длины, чем высота ямы, чтобы ей можно было закрыть инфильтратор сверху. После того как положена ткань, засыпается фильтрационный слой толщиной не менее 40 см. Инфильтратор должен стоять строго горизонтально, без наклона, поэтому щебень выравнивают, определяя ровность с помощью строительного уровня.

Обратите внимание! Толщина фильтрационного слоя зависит от скорости прохождения воды через грунт. Но меньше чем 40 см, его делать не рекомендуется

Так как инфильтратор весит не больше 20 кг, его можно устанавливать без специальной техники. После монтажа устройства доочистки, к патрубкам подключается сливная труба из септика и вентиляционная. Перед тем как засыпать грунтом, необходимо проверить герметичность. Если течи нет, то его засыпают. В дополнительных креплениях инфильтратор не нуждается, так как тяжёлый грунт не даст сдвинуться ему с места.

Дополнительно к этой системе можно установить накопительный колодец. В этом случае монтируют пластиковую трубу с отверстиями в стенках в нижнюю часть фильтрационного слоя. При этом труба должна быть с наклоном в сторону колодца. Очищенная вода через трубу будет стекать в него. Воду из колодца выкачивают насосом. Такая система актуальна для мест с глиняной почвой, где вода не может достаточно быстро пропитываться.

Выбирая инфильтратор, нужно обратить внимание на материал, из которого он произведён. Он не должен подвергаться коррозии и взаимодействовать с химическими веществами, которые могут попасть вместе со сточными водами

Большинство производителей используют для инфильтраторов сшитый полиэтилен.

Корпус инфильтратора должен быть прочным и без трещин. Устройству придётся выдерживать давление грунта и воды, когда он будет ей полностью заполнен.

Главные характеристики инфильтратора – это его вместимость и размеры. Так как от этих параметров зависит максимально возможный залповый сброс воды из септика и скорость фильтрации.

Выбирая инфильтратор, следует учитывать, что фактическая вместимость всех установленных инфильтраторов вместе, должна быть больше минимум в 3 раза производительности септика.

Если септик на 500 л, то инфильтраторы должны быть объёмом 1500 л. При этом необходимый объём вместимости таких устройств нужно всегда рассчитывать с запасом. Также значительное влияние на количество инфильтраторов влияет тип почвы. Так, например, суглинок намного хуже пропускает воду, чем песчаный грунт. Поэтому делая расчёты по объёму и количеству устройств, обязательно следует учесть и эту характеристику.

Инфильтратор в автономной канализации является альтернативой фильтрующему колодцу или полям фильтрации, роль такая же — отвод осветлённых, отстоявшихся стоков из септика в почву для последующей доочистки.

Компромисс заключается в том, что при установке не требуется больших объёмов земельных работ, как в случае с полем фильтрации, или рытья глубокой ямы, как при установке фильтрационного колодца. Инфильтраторы часто применяют в паре с покупными в системах локальных очистных сооружений. Примеры производителей септиков: .

Но инфильтраторы можно ставить и в пару к самодельным септикам, например к изготовленным из бетонных колец или пластиковых еврокубов.

Полезная информация:

Инфильтратор промышленного изготовления — это не очень дорогое удовольствие, но, при желании и некотором старании, можно изготовить инфильтратор своими руками из подручных материалов совершенно самостоятельно, ничего особо сложного там нет.

Этапы установки инфильтратора

Шаг 1. Рытье котлована. Его глубина должна быть выше среднего горизонта подъема грунтовых вод, а в целом его размер должен превышать размер инфильтратора примерно на 50 см, чтобы оставить место для засыпки фильтрационной подушки. При этом инфильтратор располагают на расстоянии не менее 1 метра от септика.

Шаг 2. Формирование фильтрационного слоя из мелкозернистого песка и щебня средней фракции.

Для этого дно и в боковые части котлована застилаются геотекстилем для сохранности фильтрационного слоя и предотвращения просачивания биологических элементов в сточных водах, покидающих инфильтратор через его боковины, а не через нижний слой щебня.

Шаг 3. Выравнивание фильтрационного слоя из мелкозернистого песка и щебня средней фракции.

Шаг 4. Установка инфильтрата в котлован, устланный геотекстилем.

Шаг 5. Укрытие инфильтрата геотекстилем сверху.

Шаг 6. Проверка уровня установки инфильтрата, монтирование входных и выходных патрубков, присоединение трубы воздухообмена.

На этом этапе важно убедиться в герметичности всех соединений и настелить на верхнюю часть инфильтрата несколько слове геотекстиля. Шаг 7

Полная засыпка котлована песком. Как правило, общая глубина котлована должна быть более 1 метра, чтобы верхний слой песка своей тяжестью обеспечил защиту инфильтрата от «всплытия»

Шаг 7. Полная засыпка котлована песком. Как правило, общая глубина котлована должна быть более 1 метра, чтобы верхний слой песка своей тяжестью обеспечил защиту инфильтрата от «всплытия».

Шаг 8. Тщательная утрамбовка песка засыпанного котлована.

Обустраивая на своем приусадебном участке автономную систему канализации, мы должны помнить о своей ответственности перед окружающей средой и необходимости соблюдения экологической чистоты вокруг нас.

Система септиков и инфильтратов, применяемая в автономной канализации загородного дома, помогает предотвратить загрязнение природы и помогает сохранить на индивидуальном земельном участке и вокруг него благоприятную экологическую обстановку.

Сброс неочищенных стоков канализации категорически запрещен. Для утилизации стоков в частных домах, чаще всего, устанавливают септики. В этих установках стоки отстаиваются и подвергаются биологическому очищению. Однако обычный септик не может обеспечить достаточно высокий уровень очистки, поэтому приходится воду очищать дополнительно, установив инфильтратор для септика.

Инфильтратор или фильтрующая кассета – это устройство, в которое попадает вода, выводимая из септика. Цель установки инфильтраторов – дополнительная очистка жидкости. Этот вариант доочистки особенно хорош для небольших участков, где нет возможности построить большие поля фильтрации. Рассмотрим, что это за устройство и как его можно установить своими руками.

Особенности монтажа при близких подземных водах

Чтобы исключить инфильтрацию загрязненных стоков как внутрь, так и наружу, накопительная емкость должна быть абсолютно герметичной. Оптимальным выбором для переувлажненных почв является септик из полимеров — полипропилена, полиэтилена или стеклопластика. Стенки должны быть достаточно толстыми, а конструкции иметь ребра жесткости, чтобы выдерживать большие нагрузки.

Этапы монтажа

Установка септика в стандартных условиях включает этапы:

1. Рытье котлована.
2. Устройство песчаной подушки.
3. Погружение и выравнивание емкости.
4. Прокладка канализационных труб.
5. Наполнение сооружения водой.
6. Проверка состояния, пусконаладочные работы.
7. Обратная засыпка с послойным уплотнением.

Особенности монтажа при близкой воде

При высоком УГВ работа отличается от обычной рядом нюансов:

• Грунтовые воды могут поступать в большом количестве. Нужно запастись дренажным насосом для откачки.
• Желательно выбрать горизонтальную компоновку септика, чтобы как можно выше поднять дно котлована.
• Если откосы обсыпаются, устанавливают подпорные стенки из досок или щитов.
• Для крепления емкости укладывают в яму железобетонную плиту с выпусками или устраивают жб подушку с анкерами из арматуры. После погружения септика его нужно зафиксировать стальными стропами, чтобы при подъеме УГВ установка не всплыла. Особенно это касается легких пластиковых конструкций, металлических кессонов.
• Канализационные и переливочные трубы, соединительные элементы, дренажное поле нужно поднять как можно выше. Если они даже периодически будут находиться под водой, система переполнится и не станет работать.
• Горловину сооружения выводят на высоту до 30 см над уровнем земли, а вокруг устраивают утепленную отмостку.
• Стыки в сборном септике из жб колец тщательно заделывают гидроизоляционными смесями.
