Бытовые многотарифные счетчики электроэнергии: преимущества применения и особенности установки

Экономия использования мультарифных приборов учета электричества

Для того чтобы понять, будет ли использование многотарифного (мультитарифного) счетчика оправданным, пользователям рекомендуется завести специальный журнал, где на протяжении месяца отмечать показания своего прибора учета в разное время суток. После этого можно сделать вывод о целесообразности установки многотарифного счетчика.

Согласно статистическим сведениям, обычный пользователь, который не имеет в своей квартире большого количества высокотехнологичных приборов, способных включаться в заданное время суток, сумма платежей за электричество только возрастет. Однако, если ваша квартира оснащена мощными приборами (к примеру, стиральной и посудомоечной машинами, хлебопечкой, бойлером и пр.), и вы можете пользоваться ими ночью, то это позволит сэкономить на счетах за электричество. Однако, не стоит забывать и том, что подобный режим работы бытовой техники сопряжен с некоторым дискомфортом, а именно:

1. Работа приборов без контроля может спровоцировать возникновение пожара либо затопления соседей, а постоянные пробуждения (для контроля правильности работы) нарушают режим сна/бодрствования и, как следствие, привести к проблемам со здоровьем;
2. Шум, с которым работают некоторые бытовые приборы, может вызвать нарекания соседей на то, что им мешают спать.

О том, стоит ли возможная экономия таких усилий, можно сделать вывод, опираясь на несложные подсчеты:

• Как правило, среднее месячное потребление электроэнергии на семью составляет 300кВтч.
• При максимальных стараниях, используя преимущества ночного тарифа, можно достичь экономии 50%, что по расценкам, к примеру, Ростовской области в денежном эквиваленте составляет 150 рублей.
• Если учесть, что стандартный 2-тарифный счетчик стоит 4500 рублей, то выходит, что только на его окупаемость уйдет около 2,5 лет.

«Подводные камни» учета потребленной электроэнергии

При использовании многотарифных счетчиков абонент должен быть готов к проведению таких процедур:

• Перепрограммированию прибора учета при изменении учета электроэнергии (когда меняются границы разделения дневного и ночного тарифов) либо счета времени (при переходе на летнее/зимнее время). Для многотарифного электросчетчика стоимость такого перепрограммирования составляет 400-500 рублей, что удлиняет срок окупаемости прибора еще на 8 месяцев;
• Проведению регулярной поверки электросчетчиков (стоимость процедуры разниться в отдельных субъектах РФ).

Критерии выбора

Двухтарифные счетчики подбираются по тем же критериям, что и однотарифные. Отмечаются следующие условия выбора:

• электронный или индукционный;
• класс точности;
• количество фаз;
• максимальный пропускной ток;
• подключение других устройств;
• дополнительный функционал.

Электронный или индукционный

Индукционные приборы учета отошли в прошлое. Местами они еще используются, но найти их в продаже становится сложнее.

Многотарифными бывают только современные электронные счетчики. Старые дисковые индукционные модели не поддерживают несколько тарифов.

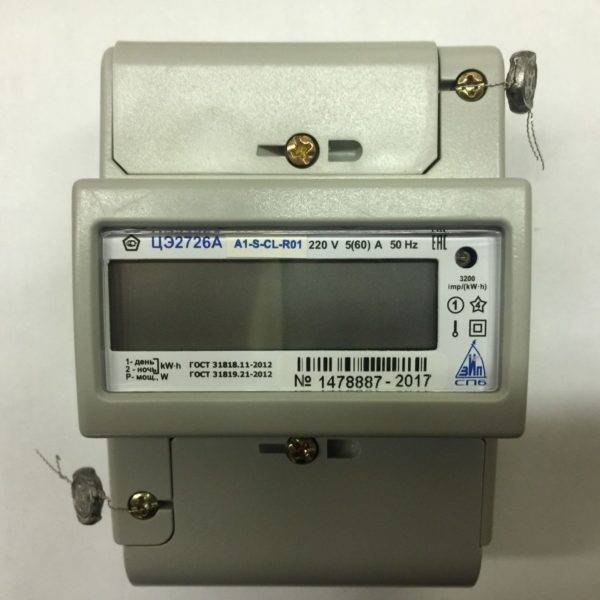

Современный двухтарифный прибор учета

Точность учета энергии

Речь идет о том, насколько правильно прибор подсчитывает потребляемые кВт*ч электричества. В быту распространены устройства с классом точности 1 и 2,5. Класс 2,5 означает, что реальное потребление электричества способно отличаться от показаний счетчика максимум на 2,5%. Иными словами, класс точности — это погрешность показаний.

Однофазный или трехфазный

Счетчики электроэнергии делятся на однофазные и трехфазные. В обычных квартирах используют однофазные электрические приборы. Поэтому и счетчик для учета электроэнергии нужен однофазный. Трехфазные модели требуются для мощных трехфазных потребителей. Например, для двигателя лифта, водяного насоса многоквартирного дома или большого производственного станка. В обычной квартире трехфазный счетчик не нужен.

Максимальный ток

Стандартная квартира потребляет электрическую нагрузку до 7 кВт. Это соответствует максимальному току до 32 А. Для бытового учета электроэнергии требуется счетчик не меньше чем на 32 А.

Можно установить и более мощный прибор. Например, на 63 А. Но стоить он будет дороже, а работать так же.

Подключение других устройств

Современные цифровые счетчики умеют взаимодействовать с другими устройствами. Самый распространенный случай — подключение прибора учета к компьютеру. Связь осуществляется с помощью двух проводов по стандартному интерфейсу RS-485. Дополнительно потребуется адаптер RS-485 в USB и специальное программное обеспечение на компьютере.

Счетчик с возможностью подключения электронных устройств для снятия показаний

Есть и другие способы связи. Например, через инфракрасный (ИК) порт. Работает так же, как в старых кнопочных телефонах. К счетчику потребуется поднести специальный считыватель.

Передача данных возможна и через GSM канал. В этом случае потребуется купить SIM-карту. Счетчик сможет самостоятельно снять показания и передать их энергетикам по мобильной сети. Обычно услуга платная.

Дополнительные возможности

Выше сказано о возможности подключения счетчика к ПК. Дорогие модели приборов обладают собственной памятью. В ней хранятся показания электроэнергии за предшествующие месяцы, графики суточного потребления, напряжения, тока и другие электрические параметры. В дешевых моделях подобная аналитика не сохраняется.

Дополнительная информация. Подключив счетчик к компьютеру, можно активировать некоторые специфические функции. Например, назначить максимальный расход электроэнергии в месяц. В таком случае счетчик будет отключать потребителя, когда тот намотал слишком много кВт*ч.

Устройство счётчика электроэнергии с автоматической передачей данных

Типичные компоненты измерительного прибора

На снимке отмечен экономный дисплей на жидких кристаллах (1). Для упрощения считывания показаний в тёмное время суток его дополняют встроенной подсветкой. Рядом находятся контрольные сигнализаторы питания, поломок электросчётчика. Здесь для внесения данных установлена цифровая панель (2). Чтобы предотвратить несанкционированные действия, крепления корпуса пломбируют в нескольких местах (3). В нижней части обозначены клеммы (4), через которые электросчётчик включают в цепь сети питания.

Также применяют блоки управления с меньшим количеством кнопок для перемещения по меню в нескольких направлениях и подтверждения выбранной операции

Технология измерений

Электросчётчики, передающие показания, выпускают в модификациях для двух- и трёхфазных сетей переменного тока. Общие принципы измерения в том и другом варианте одинаковые. Однако в многофазной технике применяют специальные блоки для суммирования показаний нескольких каналов.

Электрические компоненты, определяющие потребляемую мощность

Чтобы измерение было корректным, надо учитывать активную и реактивную составляющую.

Соотношения токов и напряжений

Если взять для примера однофазную цепь, можно отметить неизменность тока на всех участках. Однако напряжение изменяется не только от величины и типа сопротивления. На активном (1) – вектора совпадают, на реактивных (2 и 3) – отклоняются. На рисунке видно опережение/отставание по углу дли индуктивной/ёмкостной нагрузки, соответственно.

Как работает электросчётчик с дистанционным снятием показаний

Принципиальная схема электронного измерителя

Для оперативного получения данных используют простые решения:

• делители напряжения,
• шунтовые датчики тока.

В том и другом варианте на выходе появляется сигнал с небольшой амплитудой, поэтому применяют соответствующие усилители. После преобразования в цифровую форму выполняется перемножение. Фильтром устраняют помехи, после чего сигнал выводят на устройства индикации, обрабатывают для хранения и передачи.

Схема однофазного электросчётчика, передающего показания

В современных приборах применяют трансформаторы, которые увеличивают сигналы без применения усилителей. После преобразования в цифровую форму они поступают в микроконтроллер для последующей обработки. Её выполняют в соответствии с алгоритмом, заданным определённым программным обеспечением электросчётчика. Исходная информация накапливается во встроенном запоминающем устройстве, передаётся блоками удалённым потребителям с применением беспроводных технологий.

Через микроконтроллер управляющими сигналами активизируют электронное реле. Им подают напряжение/отключают сеть питания. При необходимости данные можно вывести на дисплей электросчётчика. Они сохраняются в памяти с «привязкой» по времени, что упрощает контроль и анализ. Указанный на принципиальной схеме универсальный оптический порт – это телеметрический выход счётчика. Его используют для подключения передающих и других периферийных устройств. Через него вносят изменения настроек, обновляют базовое программное обеспечение.

Защитные функции

Типовой электросчётчик, передающий показания, опломбирован дважды. Первый уровень защиты устанавливает производитель. Он предотвращает вскрытие корпуса и доступ к функциональным блокам. При нарушении – владелец теряет официальные гарантии.

Второй уровень предотвращает включение дополнительных устройств в цепь питания. Эти пломбы устанавливают сотрудники Энергонадзора/снабжающего предприятия. В некоторых моделях устанавливают встроенные датчики, которые фиксируют вскрытие пломб. Соответствующие действия записываются автоматически с отметкой времени во встроенной памяти. Они передаются по беспроводной сети с применением протокола, заданного настройками.

Современные электросчётчики, передающие показания,оснащают специальной системой парольного доступа с распределением по уровням:

• Самый низкий, 4-й, позволяет выполнять калибровку и некоторые другие настройки через оптический порт.
• Вторым и третьим пользуются работники надзорных организаций.
• Первый предоставляют монтажникам.
• Нулевой открывает доступ ко всем функциям электросчётчика с возможностью любых изменений в базе данных.

Стоит ли менять

Обдумывая, выгодно ли переходить на новый тариф, следует рассчитать, в какое время обычно происходят энергоемкие домашние дела:

• стирка;
• приготовление пищи с использованием электроприборов;
• когда в доме горит свет;
• во сколько обычно семья ложится спать.

Если человек весь день находится на работе, ложится спать часов в 10-11, а в выходные целый день убирается с пылесосом, стирает, смотрит телевизор, то экономия за счет трат энергии в указанное время суток будет мало заметна, если будет вообще.

Правда, можно выиграть за счет того, что энергопотребление холодильника будет несколько дешевле, и можно запускать стиральную машину-автомат, ложась спать. Но машина тогда должна быть почти бесшумной, иначе конфликтов с соседями не избежать.

Если при этом обратить внимание на то, что стоимость дневной энергии несколько выше стоимости за киловатт в однотарифных расчетах, то экономия оказывается довольно незначительной, особенно если учесть стоимость установки нового счетчика. Однако если есть возможность ложиться позже, а также для тех, кто работает за компьютером ночами, такой тариф действительно принесет выгоду. Однако если есть возможность ложиться позже, а также для тех, кто работает за компьютером ночами, такой тариф действительно принесет выгоду

Однако если есть возможность ложиться позже, а также для тех, кто работает за компьютером ночами, такой тариф действительно принесет выгоду.

Для максимально эффективной экономии за счет энергозатрат в ночное время, нужно иметь соответствующую технику:

• холодильник с электронной регулировкой максимальной работы в ночное время;
• стиральные и посудомоечные машины с низким уровнем шума и вибрации;
• даже пылесосы могут быть бесшумными;
• программируемая мультиварка;
• электротермос с таймером.

К этому набору нужно прибавить возможность радикально поменять образ жизни и заниматься домашними делами ночью, тогда счета станут действительно копеечными.

Возможно, Вас заинтересует статья о счетчиках электроэнергии Энергомера.

Познавательную статью об электросчетчиках Матрица читайте здесь.

Применение трехтарифных средств учета электроэнергии

Добиться еще большей экономии можно, если применены трехтарифные счетчики. При учете энергии используют три временных тарифа. Особенно много можно экономить при потреблении большого количества электроэнергии.

Современные многотарифные системы используют дифференцированный учет по времени суток. Для такого учета электричества используется трехтарифный счетчик электроэнергии. Кроме ночного и дневного выделен еще и временной интервал пиковой нагрузки энергосистемы.

Это с 7,00 до 10,00 и с 17,00 до 21,00, здесь применен повышенный тариф, так по Москве он составляет 6,46 руб./Квт и полупиковая зона с 10,00 до 17,00 и с 21,00 до 23,00. Выделение этих зон должно стимулировать потребителей не включать бытовые приборы в период пиковых нагрузок.

При постоянном повышении стоимости электроэнергии становится ясно, что использовать однотарифные счетчики становится не так выгодно, как трехтарифные.

Однако, наш менталитет сложно поменять. Должно быть желание использовать электрические приборы в ночное время. Для этого и введены тарифы, способные стимулировать население, максимально использовать электричество в зоне Т2.

А также трехтарифный счетчик накладывает ограничение на применение электроприборов во время пиковых нагрузок энергосистемы. Это призвано снизить максимальную нагрузку на линии электропередач, что позволит сократить потери и уменьшить нагрузку на генератор.

Этим достигается экономия топлива и улучшение экологической обстановки в стране. Кроме того, увеличивается срок службы коммутационного оборудования и линий электропередач. Несмотря на явные преимущества, прежде чем использовать трехтарифные электросчетчики при наличии 3-фазной сети.

Следует внимательно произвести расчет имеющихся нагрузок и как они используются в течение суток. Для этого необходимо произвести статистические замеры показаний имеющихся приборов учета, а затем произвести расчеты.

Они покажут, если установить соответствующий электросчетчик, насколько эффективно можно применить 3 тарифный учет. Такие электроустройства особенно эффективны при условии ведения ночного образа жизни. Или постоянного контроля над использованием электроэнергии. Включение электроустройств по заведенному графику.

Так, если имеется накопительный бойлер для получения горячей воды, его можно запрограммировать на включение в 5 утра, а в 7 уже иметь горячую воду. Не тратя дорогостоящий тариф на основной нагрев.

Сколько стоит многотарифный счетчик электроэнергии?

Итак, прицениваемся.

Рассматривала цены только на однофазный счетчик, так как в большинстве наших квартир однофазное подключение. Ну а вообще, прежде чем покупать счетчик, если точно не знаете, какой ввод в вашей квартире, лучше посоветоваться со специалистом. Узнать это можно в вашей Управляющей компании, ТСЖ или непосредственно в энергоснабжающей организации, которая вас обслуживает.

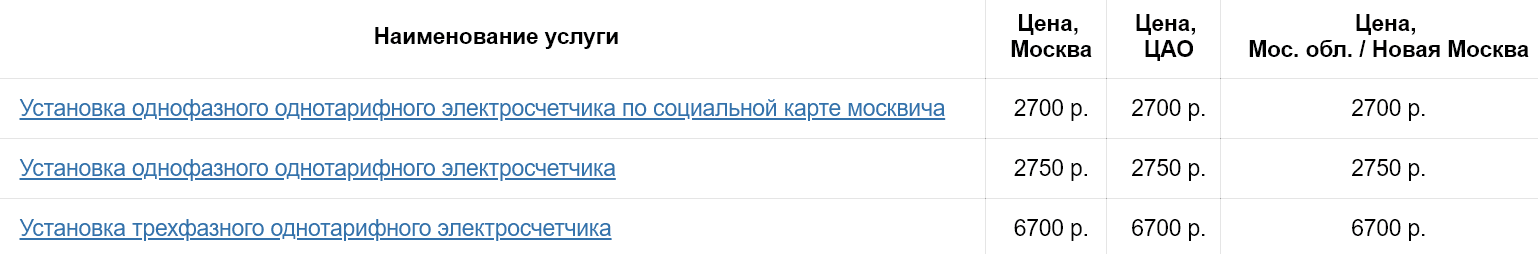

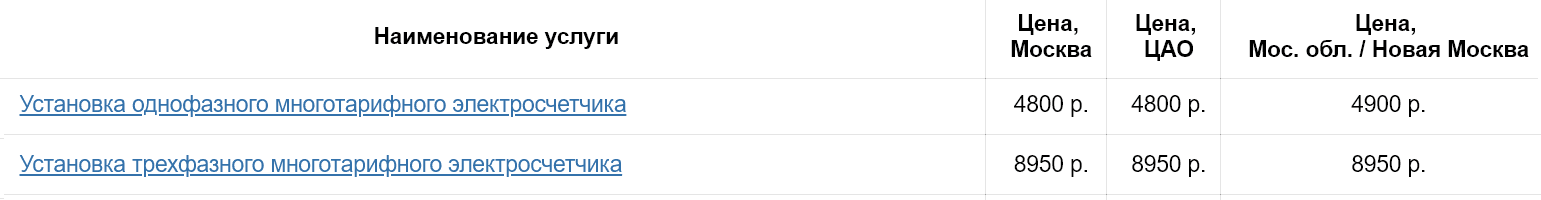

Вы можете сами купить счетчик, а можно опять же воспользоваться услугами обслуживающей ваш дом энергетической компании (кстати, узнать ее название и адрес можно на платежке по оплате электричества).

Обычно специалисты компании вместе с предоставлением комплексных услуг (подключение, дальнейшее обслуживание, изменение договора на обслуживание) по установке счетчика предлагают свой счетчик. Правда, цена его иногда может сильно отличаться от магазинной.

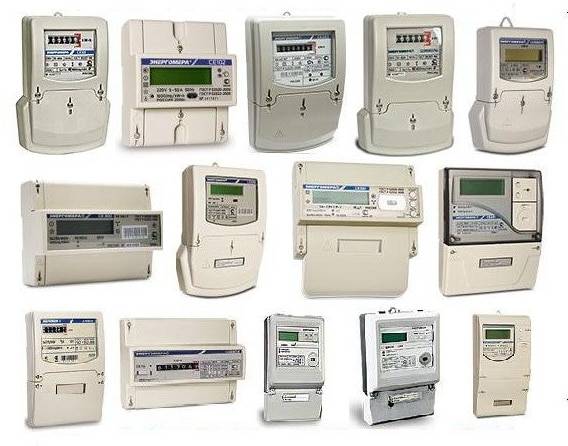

Разновидности счетчиков

Разные типы оборудования для учета потребленной электроэнергии позволяют максимально оптимально распределять затраты на оплату энергии. Такой подход дает возможность не только планировать бюджет и снижать траты, но и поддерживать оптимальную работу электростанций и оборудования. При выборе электросчетчика следует учитывать активные часы конкретного пользователя и его возможность перестроиться под многотарифный учет потребления энергоресурсов.

Однотарифный

Это оборудование учета электроэнергии оснащено одной шкалой, учитывающей потребление электроэнергии. Оплата электричества осуществляется по одному тарифу, установленному компанией, которая поставляет энергоресурсы. Такой электросчетчик не дает возможности снизить затраты электроэнергии путем распределения потребления электричества по времени активности.

Однотарифные счетчики характеризуются минимальной стоимостью — от 700 до 1800 рублей. Популярные производители: ЛенЭлектро, Меркурий, Нева. Стоимость замены в Мосэнергосбыт, включающая стоимость оборудования, отражена ниже.

Двухтарифный

Эти счетчики, учитывающие потребление в нескольких временных зонах, являются ориентированными на расчеты по двум тарифам. Многотарифное оборудование учитывает расход электроэнергии в пиковое (дневное) время и в ночное. Преимущество таких расчетов с энергетической компанией заключается в прямой выгоде потребителя — ночное электричество стоит дешевле. Тем, кто ведет активную бытовую жизнь ночью или тщательно планирует расходы, электросчетчики многотарифной категории помогут существенно снизить траты на электричество. Кроме того, дифференцирование электроэнергии позволяет продлить ресурс оборудования электростанций и благоприятно влияет на окружающую среду, позволяя экономить ее ресурсы.

Стоимость этого оборудования варьируется от 1500 до 6 тысяч рублей. Популярностью пользуются электросчетчики от производителей Энергомера, Нева, Меркурий.

Трехтарифный

Модель электросчетчика, учитывающая три тарифа, работает с учетом разделения суток на три зоны:

• день — оплата электричества по общему тарифу;
• пик — максимально высокая стоимость электричества;
• ночь — максимальная экономия на энергозатратах пользователя.

Такая система была введена для уменьшения числа подключенных потребителей в самые пиковые часы. С 7 до 10 утра и с 20 до 23 вечера на электросети приходится максимальная нагрузка. Введение ночной тарификации с существенной скидкой стимулирует включать мощные потребители электроэнергии во время минимальной нагрузки сетей. Если пользователи разумно планируют бюджет, то возможность уменьшения затрат на оплату электричества благоприятно сказывается не только на них, но и на электросетях, нагрузка которых в пиковые часы снижается.

Ценовой диапазон электросчетчиков для трехзонной тарификации — от 2 до 6 тысяч рублей (Энергомера, Меркурий). Стоимость установки многотарифных электросчетчиков Мосэнергосбыт, включая цену прибора, отражена ниже.

Четырехтарифный счетчик электроэнергии

Сейчас Мосэнергосбыт предлагает бытовым абонентам одно-, двух- и трехзонную тарификацию услуг электроэнергии. Четырехтарифные электросчетчики актуальны только для производств и крупных предприятий, которые требуют более подробного учета потребления энергии в связи с разветвленной сетью подразделений.

Инструкция по установке

Установку электросчетчиков должны проводить только электрики от ресурсоснабжающей организации

Нужно составить подробный расчет, в котором будет приниматься во внимание объем потребляемой электроэнергии в доме и ее структура. Необходимо понять, какая доля потребляемого электричества требуется приборам в определенное время. К примеру, стиральную машину можно запрограммировать на ночное использование, а отопление при отсутствии централизованного подключения необходимо практически круглые сутки, особенно утром и вечером

К примеру, стиральную машину можно запрограммировать на ночное использование, а отопление при отсутствии централизованного подключения необходимо практически круглые сутки, особенно утром и вечером.

Если по результатам расчетов стало ясно, что установка трехтарифного счетчика приведет к реальной выгоде, нужно действовать следующим образом:

1. Выяснить, используется ли в доме трехфазная сеть электроснабжения.
2. Оформить заявление в территориальное подразделение службы энергоснабжения по месту жительства, в котором указать свое желание заменить счетчик, а также уточнить адрес, способ оплаты и контактный номер телефона.
3. Оформить договор об использовании индивидуальной оплаты услуг, а также об установке в доме многотарифного счетчика.
4. Дождаться специалистов, которые приезжают на объект и устанавливают все необходимое оборудование.
5. Оплатить выставленный счет за проведенные работы.

Покупка электросчетчика должна проводиться еще до того, как будет подписано соглашение со службой энергоснабжения о переходе на индивидуальную систему оплаты услуг. После вступления новых тарифов в силу счетчик будет установлен вместе со всеми необходимыми пломбами, снять которые в соответствии с действующим законодательством может только уполномоченный представитель компании, поставляющей электроэнергию.

Как снять показания с многотарифного счетчика

Современные электросчетчики имеют возможность передавать показания потребленной энергии в автоматическом режиме. Если у Вас установлено подобное оборудование, то никаких действий от абонента для передачи показаний не требуется. Вы можете периодически сверять данные, чтобы не возникало задолженностей и несостыковок по показаниям.

Если счетчик не может передавать сведения автоматически, то абонент самостоятельно в срок с 15 по 26 число должен записывать цифры, отображенные на табло прибора.

В зависимости от типа прибора пользователь должен снять 2 или 3 показания. Переключения между ними осуществляются с помощью нажатия необходимых кнопок. Так как модели счетчиков могут отличаться функционалом, информацию о переключении между зонами учета следует смотреть в инструкции к устройству. Чаще всего переключение выполнено в виде кнопки «Ввод».

Посмотрите видео, как правильно снять показания для Мосэнергосбыт на примере многотарифного счетчика Меркурий.

При нажатии кнопки на экране будет меняться информация: учетный тариф и показания. В квитанцию следует внести цифры, отраженные в строке до запятой или точки.

Как работает двухтарифный счетчик электроэнергии?

Повышение цен на поставки электроэнергии растут, что заставляет обычного обывателя смотреть в сторону экономически выгодных электросчетчиков. В отличие от старых индукционных, новые устройства имеют ряд преимуществ: две и более тарифных зоны, минимальный предел класса точности, синхронизация показателей и т.д.

Принцип работы двухтарифного счетчика электроэнергии:

• Тарифные зоны. Устройство программируют, и выделяют две зоны ­– «день» и «ночь». Первая зона считает количество кВт использованные потребителем в период с 7-00 до 23-00. Тарифная зона «ночь» учитывает период, расположенный в интервале между 23-00 ночи и до 7-00 утра;
• База данных. Основа современного счетчика – промышленный контроллер. Словно миникомпьютер, в своей памяти он хранит поминутный, часовой и «суточной архив» использованных пользователем кВт;
• Радио-модуль. Практически все новые модели снабжены радио-модулями (используется технологии GSM или 3G), и месячные показатели счетчика передаются в органы учета контроля автоматически.

Дополнительные опции, например, такие как встроенный «журнал событий», позволяют сделать анализ потребления напряжения и перераспределить нагрузку при использовании электронных приборов для получения выгодного для себя тарифа.

Правила, которые подскажут, какой электросчетчик выбрать и почему

Бывает сложно сразу решить, какой выбрать электросчетчик для своего дома или квартиры, чтобы он смог эффективно справиться с возлагаемой задачей. В этом случае можно воспользоваться стандартными правилами, предполагающими выбор модели по основным характеристикам. Внимания заслуживает фазность, точность, количество тарифом и номинальная сила тока.

Процесс выбора может затянуться, если не знать определенных нюансов

Выбор электросчетчика для квартиры по количеству фаз

Производители предлагаю одно- и трехфазные счетчики. Выбор следует делать с учетом типа проводки. Как правило, для квартиры приобретаются однофазные электрические счетчики.

Для квартиры подойдет однофазная модель

Определить количество фаз можно по количеству электролиний, подходящих к прибору учета. Если их две – проводка однофазная, четыре – трехфазная. У однофазных счетчиков электроэнергии четыре клеммы: для подвода и отвода фазы и нуля. У трехфазных – восемь: по четыре для входа и выхода.

У одно и трехфазных счетчиков различное количество клемм

Решая, какой электросчетчик лучше поставить в частный дом, следует задумать о необходимости подключения специального оборудования. Для работы многих станков может потребоваться трехфазная сеть. В такой ситуации лучшим решением станет двухтарифный трехфазный счетчик. Конечно, если есть возможность дифференцированного учета расхода электроэнергии.

Какой класс точности должен быть у электросчетчика

Присваиваемый счетчику класс точности соответствует той максимальной погрешности в процентах, с которой может работать прибор учета. Действующие в настоящее время нормативы устанавливают, что у счетчиков, используемых в бытовых целях, ограничивается 2. Если раньше допускалась установка оборудования с классом точности 2,5, то в настоящее время такие приборы не выпускаются и не ремонтируются.

Выбирая подходящую модель, стоит обратить внимание на современной оборудование, у которого класс точности составляет 0,5; 1,0 либо 2,0. Здесь стоит сразу определиться, какой счетчик электроэнергии лучше для квартиры

Цена первого будет выше, чем у остальных. Зато его показания будут более точными, и можно не опасаться, что через некоторое время после выхода в свет нового постановления потребуется замена электросчетчика.

Класс точности приведен в кружочке

Какой поставить счетчик на электроэнергию по количеству тарифов?

Современные модели могут быть:

1. Однотарифными. Цена киловатта никак не связана со временем суток. Все индукционные модели являются однотарифными.
2. Двухтарифными. При расчете используются два тарифа: дневной (с 7 до 23 часов) и ночной (с 23 до 7 часов).
3. Многотарифными. Ночной тариф сохраняется, а дневной делиться на несколько периодов: два пиковых и один полупиковый.

Как выбрать электросчетчик для квартиры по количеству тарифов? Узнать, у организации энергосбыта о возможности учета электроэнергии по нескольким тарифам. При отсутствии технической возможности для многотарифного учета установка любой другой модели вместо однотарифной может оказаться нецелесообразной. Учитывая, что за покупку такого оборудования придется заплатить намного больше.

При установке многотарифной модели может оптимизировать свои расходы

Типы счетчиков электроэнергии по силе тока

У каждого счетчика есть свое значение максимальной силы тока. Приборы рассчитаны на определенный диапазон силы тока. У однофазных моделей он составляет 5 – 80 А, у трехфазных – 50 – 100 А.

Прибор учета с номинальным током 5 – 80 А
