Кабель для теплого пола как выбрать, принципы монтажа

Рекомендации специалистов

При самостоятельной организации интегрированной в пол обогревательной системы помогут советы специалистов:

• Сначала изучите, а затем выполняйте инструкции производителей.
• Рекомендуемое время монтажа – теплый период.
• Для фиксации пленочных полотен не применяют металлические изделия.
• Наличие заземления – обязательно.
• Оставьте себе схему укладки с размерами. Она обезопасит будущие работы со сверловкой стяжки.
• Слой стяжки должен быть равномерным.
• Элементы системы не располагают ближе 10 см от других приборов отопления.
• 5-10 диаметров применяемого кабеля – минимально допустимый радиус его изгиба.
• Соединительная муфта нагревательного и «холодного» провода должна располагаться горизонтально (на полу).

Уровень комфорта, обеспечиваемый теплыми полами, ценится гораздо больше, чем дополнительные расходы на электроэнергию в холодный сезон. Кстати, рачительный хозяин сможет сэкономить при самостоятельно выполненном монтаже системы обогрева с применением качественных и надежных комплектующих.

Конструкция инфракрасного теплого пола

Нагревательным элементом инфракрасного теплого пола является специальная нагревательная пленка, которая проявляет высокую степень устойчивости к механическим повреждениям. Такая пленка изготавливается с применением плотных полимеров – полиуретана или лавсана. Основа состоит из двух слоев, между которыми расположены элементы, обеспечивающие обогрев. Они бывают углеродными или биметаллическими.

На краях каждого нагревательного элемента имеются проводники, к которым подключаются кабели питания. Такая схема дополняется входящим в комплект термостатом, который позволяет контролировать уровень нагрева при помощи датчиков, размещенных на полу.

Сравнение с другими системами напольного обогрева:

• Инфракрасный теплый пол несовместим с керамической плиткой;
• Может быть использован как основной источник отопления квартиры;
• Инфракрасная система обогрева обеспечивает равномерный прогрев помещения;
• Укладка должна производиться на те участки пола, на которых будет отсутствовать тяжелая мебель. Кроме того, что деревянная мебель будет постепенно рассыхаться, она может также деформировать пленку теплого пола;
• Инфракрасный пол ионизирует воздух в помещении, что полезно для здоровья жильцов;
• Монтировать ИК-пол своими руками можно за 1 день.

Как выполнить монтаж инфракрасного теплого пола

1. Выполняется подготовка чернового пола – на его поверхности расстилается теплоотражающий материал;
2. Раскатывается ИК-пленка таким образом, чтобы медная полоса была внизу;
3. Термопленка фиксируется с помощью скотча, а оголенные провода вводятся в зажимы;
4. Выполняется подключение терморегулятора, который располагают над термопленкой;
5. Контрольная панель терморегулятора крепится на стене, к ней подключают провода ИК-пленки;
6. Поверх пленки нужно уложить защитное покрытие – полиэтиленовую пленку или подложку под ламинат;
7. Сверху подложки укладывается финишное покрытие.

Читать также: Какое покрытие выбрать для теплых полов

Правила и особенности эксплуатации инфракрасного теплого пола

Пленочный инфракрасный пол относится к классу низкотемпературных обогревателей, потому его температуру не следует выставлять больше отметки в 35-40 °C – это может создать дискомфорт для ступней жильцов. Такой вид теплых полов хорошо сочетаться с такими отделочными материалами, как ламинат, линолеум и ковролин на теплый пол, плитка с ним несовместима. Используя термодатчик можно устанавливать необходимую температуру, не рекомендуется превышать значения в 27-28 °C, в противном случае ламинат под воздействием температуры может рассохнуться.

Читать также: Теплый пол под ламинат: какой лучше выбрать, как лучше класть

Толщина стяжки над греющим кабелем

Чуть выше я пояснил, зачем под нагревательным кабелем нужен отражающий утеплитель. Однако, это не единственная важная вещь для эффективной работы электрического теплого пола. Огромное значение имеет слой, укрывающий греющий кабель. Поясняю.

Представьте, у вас есть лист железа и камень. Теперь представьте, вы одновременно нагреваете лист железа и камень в костре. Потом достаете их из костра и пытаетесь согреться. Что дольше и лучше будет вас обогревать? Правильно, камень.

Именно поэтому, максимальной эффективности кабельного теплого пола его (кабель) нужно укрывать слоем цементной стяжки. Менее эффективны теплые полы под плиткой. Однако их эффективность повышается, если использовать не керамическую плитку, керамогранит или натуральный камень.

Для выбора толщины стяжки над греющим кабелем теплого пола, предлагаю еще одну таблицу.

Монтаж плёночного пола

Инфракрасный теплый пол – Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами

Важно не повредить плёнку.Плитка монтируется на клей для тёплых полов.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

• Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
• Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
• Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
• Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
• Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
• Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Кабельный теплый пол под плитку

В последние годы системы нагрева полов с помощью кабеля пользуются большой популярностью, что не удивительно. У них имеются значительные преимущества по сравнению с другими нагревательными элементами.

• При выборе теплого пола под плитку чаще всего рекомендуют использовать именно саморегулирующий экранированный кабель в виде греющего провода или нагревательных матов, состоящих из кабельных секций на специальной сетке. Кабельный теплый пол под плитку – наиболее популярная и эффективная система нагрева полов.
• Среди множества разнообразия обогревающего оборудования сложно выделить лидера из кабельных теплых полов. В современном мире огромное количество производителей рекламируют свою продукцию как самую надежную и высокоэффективную.

Среди отечественных фирм особым спросом пользуются нагревательные кабели от «Теплолюкс». Они по праву могут называться лучшими кабельными теплыми полами в нашей стране.

Терморегуляторы

Терморегулятор (термостат) — устройство, предназначенное для управления отопительной системой. Дает возможность каждому пользователю контролировать уровень температуры обогрева, уменьшая или увеличивая его по собственному желанию.

На современном рынке аксессуары такого типа в самом широком ассортименте предлагают различные торговые марки. Стоимость приборов во многом зависит от . Наиболее дешевые модели делает Китай, в среднем ценовом сегменте преобладает продукция белорусских и российских предприятий, а самую высокую цену просят за изделия датских, финских и шведских брендов.

Еще одной составляющей стоимости является тип терморегуляторного устройства. Простые и непритязательные аппараты с минимальным набором функций обойдутся клиенту существенно дешевле, нежели ультрасовременные программируемые модели с обширным пакетом возможностей и базой памяти, позволяющей выставить желаемый режим обогрева на 3–7 дней.

Третьим ценообразующим фактором считается способ управления. Сегодня в продаже имеются механические, беспроводные, кнопочные и сенсорные терморегуляторы. Чем сложней и навороченней конструкция прибора, тем больше денег за него придется отдать. Механику получится найти за вполне бюджетную цену, а вот современный сенсорный вариант с возможностью программирования включения/выключения системы на несколько дней вперед обойдется в кругленькую сумму.

Перед покупкой термостата пользователь должен четко определиться, какими функциями прибора будет пользоваться постоянно и только потом делать выбор. Переплачивать за невостребованные возможности нет никакого смысла.

Преимущество полов с подогревом

1. Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
2. Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
3. Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
4. Воздух не пересушивается, сохраняется оптимальная влажность помещения.
5. В сравнении с традиционными нагревателями быстрее прогревает помещение.
6. Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

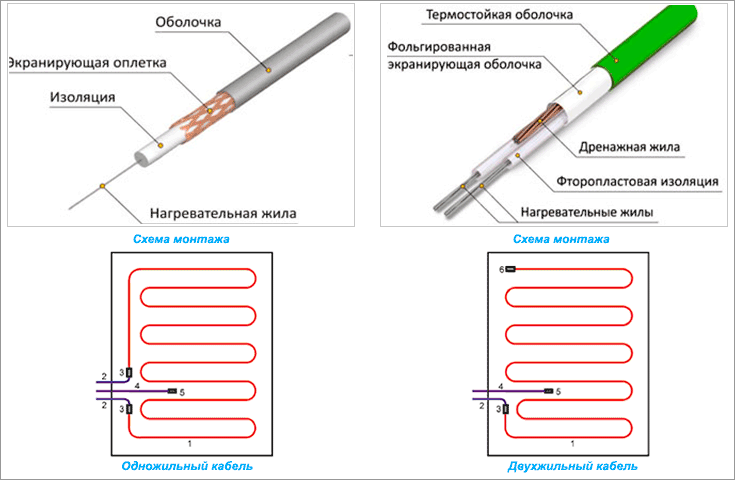

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Выбирать лучше кабель или мат

Кабель состоит из одной или нескольких жил с изоляцией и наружной оболочкой. Установка такого провода осуществятся в стяжку, толщина которой составляет 3 — 5 см.

Кабель рекомендуется устанавливать под:

керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин.

Такой пол можно назвать практически универсальным.

Маты на рынке представлены двух типов — конвекционные и инфракрасные. Такой кабель более тонкий и закреплен на правильном расстоянии на сетчатом основании. Маты занимают меньше места, требуется меньшая толщина стяжки до 5-10 мм. Монтаж простой и не повышает запланированную высоту.

Простая установка часто определяет выбор в пользу мата. Пленка укладывается по длине на тонкий слой теплоизоляции, а сверху устанавливается напольное покрытие. В отличие от первого варианта, не придется делать стяжку и заливать пол цементом. Такой подход позволяет использовать маты и на вертикальной поверхности. Оценив преимущества представленных материалов, многие отдают предпочтение последнему. Такая экономичность и простота монтажа подкупает многих пользователей, поэтому популярность пола мате растет с каждым днем. Стоит один раз просмотреть видео, чтобы изучить технологию монтажа.

Теплый пол – залог комфорта для жителей дома. Он может быть вспомогательным элементом отопительной системы или же заменить ее. Главное преимущество – простота монтажа и значительная экономия ресурсов. Вот только, чтобы система правильно функционировала предстоит подобрать правильный кабель. Критерии выбора самые разнообразные – начиная от сечения, заканчивая предположительной нагрузкой. Обязательно определитесь с функционалом, который предстоит возложить на теплый пол. Тогда процесс выбора кабеля удастся значительно облегчить.

Теплый пол можно сделать своими усилиями, используя простые панели, которые устанавливаются даже без заливки цементом. Стоит провести процедуры монтажа, чтобы оценить преимущества теплого пола в действии.

Подготовка основания

Подготовительные работы, с учетом их грамотного и ответственного выполнения, являются залогом качественного монтажа всей системы электрического обогрева. Подготовка основания под укладку теплого пола включает следующие мероприятия:

• Демонтаж старой стяжки (в случае монтажа системы с кабельным нагревательным элементом).
• Выравнивание поверхности чернового пола.
• Уборка мусора, посторонних предметов, очистка от пыли.
• Грунтование.
• Формирование слоя гидроизоляции из полиэтиленовой пленки. Полученное полотно должно иметь заход на стены (по всему периметру помещения) не менее 10 см.
• Проклейка по периметру демпферной ленты.
• Укладка утеплительного слоя из ранее подобранного и приобретенного материала.
• Настил армирующей сетки.

Подготовка основания под теплый электрический пол

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

• Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
• Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
• При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
• Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
• Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
• При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
• При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
• Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
• Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Почему нельзя резать греющий кабель

Греющие резистивные кабели (теплый пол) продаются в виде готовых отрезков, соединенных с силовым холодным кабелем. Каждая секция имеет определенную длину и мощность. При расчетах систем обогрева, пользуются именно этими величинами. Но когда в расчеты закрадывается ошибка и остаток кабеля некуда монтировать, то первое решение, которое кажется логичным, это отрезать излишек.

Инструкции, прилагаемые к нагревательным секция, запрещают любые манипуляции по укорачиванию или наращиванию секций. Почему? Ведь в каталогах один и тот же греющий кабель, например мощностью 20Вт/м, продается в виде секций от 5м до 120м. И кажется что если подойти к делу основательно, то и в домашних условиях можно изготовить вполне качественную концевую муфту, а остаток кабеля использовать где-нибудь еще…

Инструкции не зря запрещают резать резистивные греющие кабели. Все дело в том, что несмотря на одинаковый артикул, в нагревательных секциях разной длины используются кабели различные по своему составу. Например секции длиной 10м и длиной 20м, в своей основе содержат совершенно разные греющие кабели. Производитель заранее рассчитывает сопротивление кабеля, устанавливая при какой именно длине, мощность нагрева будет составлять 20Вт/м. И если этот кабель укоротить наполовину, то его мощность вырастет в 2 раза, что составит уже 40Вт/м. Конструктивно, как греющие жилы, так и изоляция кабеля не рассчитаны на такой нагрев. При включении в сеть, такой кабель перегреется и сгорит. Это сравнимо со спиралью накаливания в нагревательных приборах, если ее укоротить, она раскаляется практически добела и быстро перегорает.

При локальном ремонте греющего резистивного кабеля в стяжке, поврежденный участок следует заменить отрезком греющего кабеля от аналогичной секции, чтобы в этом месте не было перегрева. Вставлять кусок холодного соединительного кабеля нельзя, так как  это нарушит сопротивление оставшегося греющего кабеля.
