Терморегулятор
После того, как вы уложили и закрепили нагревающий элемент, можно приступать к его подключению. Сначала вы должны подключить нагревающий кабель к терморегулятору.
Терморегулятор – это небольшой «пульт» управления, на котором вы можете выбирать нужную температуру нагрева пола. Существует множество разновидностей таких регуляторов, вплоть до программируемых, которыми можно управлять через интернет.
Установка и подключение терморегулятора достаточно лёгкое дело. Для его установки можно использовать специальный наружный короб, чтобы не долбить стену, однако, если вы хотите вмонтировать его красиво, как на фото, то лучше сделать под него отверстие в стене.
Стоит подробно рассказать о подпитке всех элементов. Термодатчик и нагревательный элемент довольно просто подключаются к блоку управления с помощью клемм. Далее нужно быть предельно внимательным.
Действуя согласно правилам, вы должны выделить для системы тёплого пола отдельный выход из щитка, однако это не всегда возможно
Если вы подключаете систему к распределительному коробу, то важно правильно рассчитать сечение кабеля, чтобы впоследствии система не давала сбоев.. Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:
Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:
- Медный кабель с сечением в 1,5 квадрата способен пропускать мощность в 4 кВт и ток силой в 19 А.
- Медный кабель с сечением в 2,5 квадрата пропускает мощность до 5,5 кВт и ток силой в 27 А.
Укладка теплого пола под плитку: особенности выбора системы
- является ли система теплых полов основным источником отопления или же она будет использоваться только как дополнительная;
- предусмотрена ли бетонная стяжка и если да, то какую толщину она имеет;
- автономная или центральная система отопления предусмотрена в доме.
Ответив на эти вопросы и рассмотрев характеристики и преимущества каждого варианта, можно сделать и провести максимально эффективную установку теплого пола под плитку. Рассмотрим все доступные на сегодняшний день варианты.

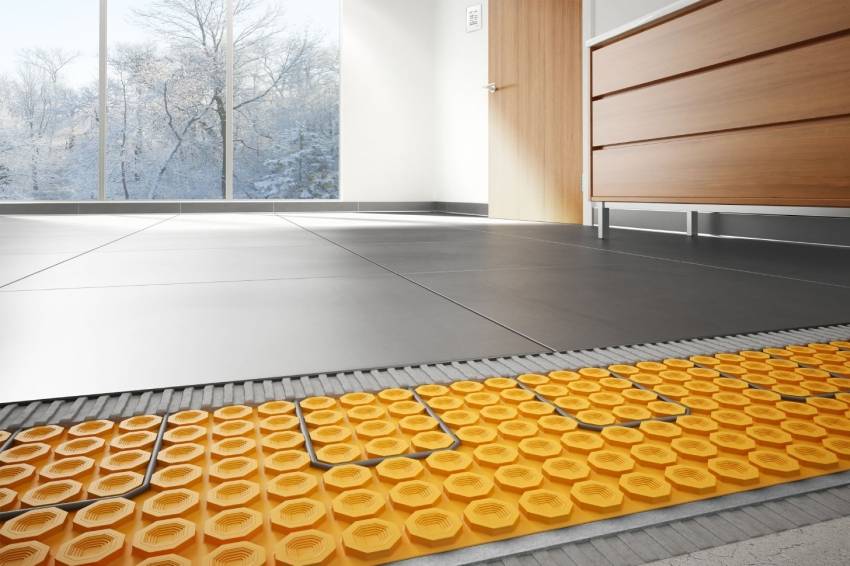

Специальные маты для системы теплого пола исполняют роль теплоизолятора, который компенсирует более низкую температуру плитки
Монтаж электрического теплого пола под плитку своими руками
Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.
Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.
Этапы монтажа теплого пола под плитку
В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.
Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.
Подготовка основания
Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.
Этапы монтажа теплого пола под ламинат
По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.
Особенности монтажа кабельного или стержневого теплого пола под плитку
Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.
Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:
На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.
Кабель для электрического теплого пола
Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку
Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.
Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола
Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.
Раскройка термомата
- Подключают электрический пол к сети через терморегулятор.
- После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
- Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.
Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея
Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона
В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.
Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.
Представить себе картину в целом поможет иллюстрация ниже.
Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.
Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».
Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.
Пример
Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.
Учитывая коэффициент 0,15 для ламината, в помещение будет проникать
170х0,15=25,5 Вт с каждого квадратного метра.
Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.
Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.
Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.
Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.
Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Укладка электрического теплого пола под плитку: нюансы технологии
При устройстве пола своими руками нужно строго соблюдать технологию, которая предполагает некоторые ограничения в применении материалов, а также возможности ремонта:
- Необходима бетонная стяжка с фиброволокном или армирующей полимерной сеткой. Обычный бетон использовать не рекомендуется, поскольку при нагреве он склонен к растрескиванию. Толщина слоя под кабель — не менее 20-50 мм (исключение составляют инфракрасные пленки, где стяжка не является необходимым условием).
Специализированные покрытия. Совместно с теплыми полами можно использовать не все материалы. Лучший результат достигается при укладке керамической плитки, имеющей низкую теплопроводность. Выпускаются также линолеум и ламинат специально для теплого пола. Эти материалы не боятся температуры, в отличие от обычных аналогов, не усыхают и не растрескиваются. На упаковке таких покрытий должна быть указана соответствующая информация.
Частичная ремонтабельность. Многие системы рассчитаны на продолжительный срок службы. Но при выходе из строя элементов в теле стяжки отремонтировать их без вскрытия бетона невозможно. Поэтому еще до заливки стяжки и монтажа покрытия проводится пробный запуск.
Для укладки плитки нужно использовать специальный клей для теплого пола. Он более эластичный и менее чувствительный к высоким температурам.
Чтобы не расходовать напрасно энергию для обогрева перекрытия и нижнего помещения, рекомендуется использовать теплоизоляцию. Это могут быть утеплители — минеральная вата, пенополистирол, а также отражающие тепловые лучи пленки с фольгированной поверхностью.
Как подготовить плитку к укладке на теплый пол
Перед тем как начать укладывать плиточный слой необходимо убедиться в исправности системы «теплый пол». Все провода и коммуникации должны быть полностью скрыты.
Устройство цементной стяжки пола
Обычно для скрытия элементов используется цементно-песочная стяжка. Она должна быть гладкой, ровной и полностью высохшей.
Любые загрязнения с поверхности удаляются, неровности затираются. Главное, чтобы стяжка была залита по уровню, тогда укладывать плитку будет намного проще.
Стяжку необходимо покрыть слоем грунтовки глубокого проникновения либо бетоноконтактом. Для высыхания составов понадобиться два часа. Затем процедуру стоит повторить, это обеспечить лучшее прилипание плитки.
Разновидности полов под плитку
Перед тем как приниматься за укладочные работы, необходимо понять специфику каждого вида теплого пола, из чего он состоит и каких типов бывает. Подобное утепление дома не является дорогостоящим и практически каждый может себе это позволить.
Для начала необходимо определиться, какой тип обогрева является наиболее подходящим:
- Электрический.
- Водяной.
Виды теплого пола
Электрический
Электрический теплый пол – эта многослойный комплекс, состоящий из утеплителя, обогревающего элемента, стяжки и завершающего покрытия. Для конечного слоя, особенно в ванной комнате или кухне, наиболее подходит плитка.
В зависимости от используемого нагревательного элемента, электрическое покрытие бывает следующих видов:
- Проводное.
- Инфракрасное.
- С использованием электрических матов.
Виды электрических теплых полов
Каждый вид имеет свои особенности и характеристики. Для определения типа пола потребитель чаще всего отталкивается от двух аспектов – первоначальных затрат на его монтаж, последующих трат на эксплуатацию.
Инфракрасное нагревание наиболее выгодное. На первоначальном этапе придется потратить чуть больше, чем для монтажа других покрытий, зато впоследствии серьезно экономится семейный бюджет при плате за электроэнергию.
Такое покрытие наименее «капризно», подходит под любую керамическую плитку или ламинат.
Водяной
Монтаж водяного пола очень затратный, но он окупается последующей эксплуатацией. Специалисты считают, что такое покрытие не очень эффективно и небезопасно.
Для его укладки используется комплекс труб определенного сечения. Принцип такой же, как и у системы центрального отопления. Только в этом случае отопительный прибор крепится не на стене, а на полу. По трубам циркулирует горячая вода. Их можно залить стяжкой либо применить систему сухого монтажа, а затем поместить завершающий слой – керамическую плитку.
Какой лучше электрический теплый пол под плитку: нюансы выбора
Чтобы принять решение, стоит учесть особенности проведения работ. Очень часто условия монтажа такие, что особого выбора нет, так как подходит только одна разновидность. Необходимо помнить несколько простых рекомендаций:
- Рассчитайте примерную мощность, которая нужна для обогрева помещения. Лучше проконсультироваться со специалистом, чтобы знать нормы и руководствоваться ими. Для основного отопления чаще всего выбирают кабельный электрический вариант как самый мощный и долговечный. Для дополнительного обогрева подойдет практически любое решение.
- Определитесь с тем, как будет готовиться основание. Для кабеля заливка стяжки обязательна, но не всегда есть возможность поднять уровень пола на несколько сантиметров. Если нужно сэкономить пространство, лучше всего выбирать кабельные маты или стержневой инфракрасный пол.
- Рассчитайте примерный расход электроэнергии. Очень часто дешевый в плане стоимости и монтажа вариант оказывается самым дорогим в эксплуатации. По эффективности и экономичности на данный момент лучше всего стержневой тип.
- Определите, где будет лежать обогревательные элементы. Помните, что маты резать нельзя, кабель можно укладывать как угодно. А стержни хороши тем, что даже если потом сделать перестановку, пол под мебелью не будет перегреваться благодаря функции саморегуляции.
Можно пообщаться с теми, у кого лежат разные варианты теплого пола. Тогда вы сможете сделать определенные выводы. Доверять рекламе не стоит, действительность может сильно отличаться о того, что обещает производитель.
Разбираем виды теплых полов
Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:
- Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
- Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
- Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.
Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.
Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.
Электрический теплый пол под плитку представлен тремя основными разновидностями:
- Нагревательный кабель – самый оптимальный вариант;
- Нагревательные маты – несколько дороговато, но эффективно;
- Инфракрасная пленка – не самый разумный вариант.
Давайте рассмотрим возможность их применения совместно с кафельной плиткой.
Инфракрасная пленка
Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.
Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.
Нагревательные маты
Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.
Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.
Нагревательный кабель
Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:
- Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
- Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
- Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.
Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.
Итоговые выводы
Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.
Какой электрический пол лучше выбрать под плитку?
Электрический теплый пол в магазинах предлагается в четырех вариациях:
- кабели;
- маты;
- пленки;
- стержни.
Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.
Варианты электрических полов
Кабельные
Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.
Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.
Греющий кабель бывает:
- резистивным;
- саморегулирующимся.
Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.
Нагревательные маты и кабельный пол
Маты
Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно. Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.
Как уложить плитку на нагревательные маты
Пленочный теплый пол
Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.
Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.
Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.
Пленочный и стержневой
Стержневой
Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.
Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.
Инструкция укладки и подключения систем теплого пола
