Ремонт водонагревателя Аристон своими руками: ошибки и их решения

Частые вопросы

Индикатор мощности стоит на максимум, а вода в бойлере даже не горячая, а слегка теплая. В чем может быть причина?

Проблем несколько: неисправность или накипь ТЭНа, поломки в реле или неисправность центральной платы. Определить истинную причину (а их может быть несколько) поможет специалист, который сделает диагностику всех рабочих элементов.

Качество воды в нашем регионе не очень хорошее, поэтому магниевый анод приходится менять 1-2 раза каждый полгода. Какая есть альтернатива?

Если магниевые аноды быстро растворяются и есть риск загрязнения ТЭНа, то необходимо на вводе трубопровода холодной воды поставить очистительный фильтр.

Иногда горячая вода из бойлера бьется током. Заземление проверено и исправно, что тогда может быть причиной?

Необходимо осмотреть ТЭН на наличие трещин и сколов. Часто, если есть накипь и годовые отложения солей, его целостность может быть нарушена, обеспечивая прямой контакт воды со спиралью. Также причиной может стать неисправная проводка или включение в одну розетку нескольких бытовых приборов.

Нужно ли периодически менять ТЭН или эта процедура вынужденная?

Теплонагревательный элемент подлежит замене только в случае его неисправности.

В завершении стоит отметить, что не все поломки можно устранить своими руками, а в некоторых случаях лучше вообще не экспериментировать и доверить диагностику мастеру. Все работы должны выполняться при соблюдении правил безопасности, отключив электроприбор от сети. Чтобы горячая вода не спровоцировала ожог, сливать ее нужно только после того, как она будет разбавлена холодной.

Повышается давление в котле

Когда давление в двухконтурном газовом котле падает это ещё как то понятно, но когда давление само по себе растёт! Что бы это могло быть? Однако именно с этим мне пришлось однажды столкнутся. Обнаружилось это благодаря предохранительному, сбросному клапану. Он начал сбрасывать давление плюясь водой из котла. Манометр показывал давление превышающее 3 bar.

Первым делом я сбросил давление в системе отопления через кран маевского, и стал наблюдать за показаниями манометра, давление медленно, но уверенно росло. Первая мысль, стал пропускать кран подпитки, подтянул, ничего не изменилось. Тогда достал мануал по обслуживанию котла (Мануал можно скачать здесь) стал рассматривать схему гидравлики, и довольно быстро понял, что причина во вторичном теплообменнике.

Итак причины по которым может постепенно, но постоянно расти давление в котле две: 1) Не держит кран подпитки. 2) Неисправен вторичный теплообменник

Неисправен ТЭН

Устройство включено в сеть, но световой индикатор работы ТЭНа не загорается, и подогрев жидкости не происходит. Можно определить поломку следующими способами.

Необходимо взять тестер, выставить в положение 220-250 В, измерить напряжение на  клеммах, соединяющих кабель с термостатом, если есть сигнал, проводим замеры потенциалов на клеммах нагревательного элемента. Если и там показатели в норме, значит, сломан непосредственно ТЭН.

Производим выключение накопительного водонагревателя из сети, выставляем измерительный прибор на шкалу измерения сопротивления Ом,

затем отсоединяем ТЭН от термостата и освобождаем провода от клеммы, чтобы контакты нагревательного устройства были оголенными. Вымеряем величину сопротивления (Ом) в контактах нагревательного устройства, если он исправен, на экране появится некая величина, цифра не столь имеет значение в этом случае.

Если он не показал никакого значения, нужно приобрести новый, так как этот неисправен и  не пригоден для ремонта, рекомендуется одновременно с ним производить замену фланцевого уплотнителя и анода.

А теперь распишем более детально, как извлечь нагревательное устройство из бойлера своими руками:

• Обесточить бойлер и перекрыть подачу воду из магистрали.
• Открутить болты с защитной панели и снять ее.
• Отсоединить все провода.
• Выкрутить болты, которые фиксируют ТЭН, их как правило 6 штук .
• Вращательными движения достать нагревательный элемент.
• Произвести чистку бака и замену необходимых деталей.
• Собрать все в обратной последовательности, болты рекомендуется затягивать равномерно.

Производим демонтаж

Каждый владелец водонагревателей Аристон должен знать, что при замене термостата, реле и предохранительного клапана не требуется демонтаж бака. Слив воды и полная разборка бойлера производится только во время профилактических работ и при замене перегоревшего ТЭН.

Разборка изделия подразделяется на стандартные этапы:

1. Отключить водонагреватель от домашней электросети.
2. Слить воду из бака.
3. Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя.

Прежде чем разобрать изделие, надо удостовериться, что оно отключено от сети: если нагреватель запитан отдельной линией, то надо отключить автоматический выключатель, если же просто через шнур, то просто вытащите вилку из розетки.

Некоторые читатели могут удивиться: зачем так часто акцентировать эти моменты? Но статистика утверждает, что при домашнем ремонте или когда производится замена перегоревших деталей, весьма часто мастера, пренебрегающие техникой безопасности, получают электрические травмы разной тяжести.

Только после обесточивания можно начинать демонтаж бойлера Аристон своими руками:

открутите крышку, которая крепится винтами;
перед началом демонтажа сфотографируйте расположение, чтобы ничего не перепутать при сборке;
отсоедините трехжильный кабель, первые два провода — фаза и ноль были подключены к термостату, поэтому можно осторожно его вынуть.

Все работы по электрической части успешно закончены, можно начинать слив воды из бака.

Извлечение термостата

Удаление воды

Если первоначальный монтаж водонагревателя был выполнен мастером из сервиса, то он должен был установить специальный тройник с краником слива и вкрутить в него штуцер. Довольно удобное приспособление — пользователь легко подсоединяет шланг, как показана на фото, и сливает в ванную воду. При отсутствии специального приспособления вода удаляется подсоединением шланга напрямую к патрубку изделия.

Слив воды может длиться несколько минут, если емкость нагревателя до 50 литров, а когда у вас стоит Аристон на 80 литров — ожидание затянется до 30 минут и более.

Шланг со штуцером

Открываем доступ внутрь

Все модификации изделий под маркой Ariston имеют овальный фланец, на котором установлены тены, анод из магния и трубка с термостатом внутри. На корпус фланца снизу одевается прокладка из эластичной резины для обеспечения герметичности. Фланец закреплен П-образной планкой, которая фиксируется гайкой.

Откручиваем гайку, аккуратно вталкиваем фланец внутрь, поворачиваем и извлекаем наружу. Далее осуществляется замена вышедших из строя деталей и очистка поверхностей от солевых и известковых отложений.

Удалите лишний мусор на дне бака, визуально осмотрите резиновый уплотнитель, если все в порядке, то его не меняйте — стоит очень дорого, да и достать новый очень трудно. Демонтаж и последующую сборку может делать самостоятельно любой пользователь без наличия специальной подготовки. В помощь прилагаем это видео:

Статистика эксплуатации аналогичных нагревателей позволяет сделать вывод: регулярные осмотры износа анода из магния, очистку ТЭН, профилактику внутреннего покрытия бака надо делать обязательно и регулярно, этим вы существенно продляете срок службы изделия.

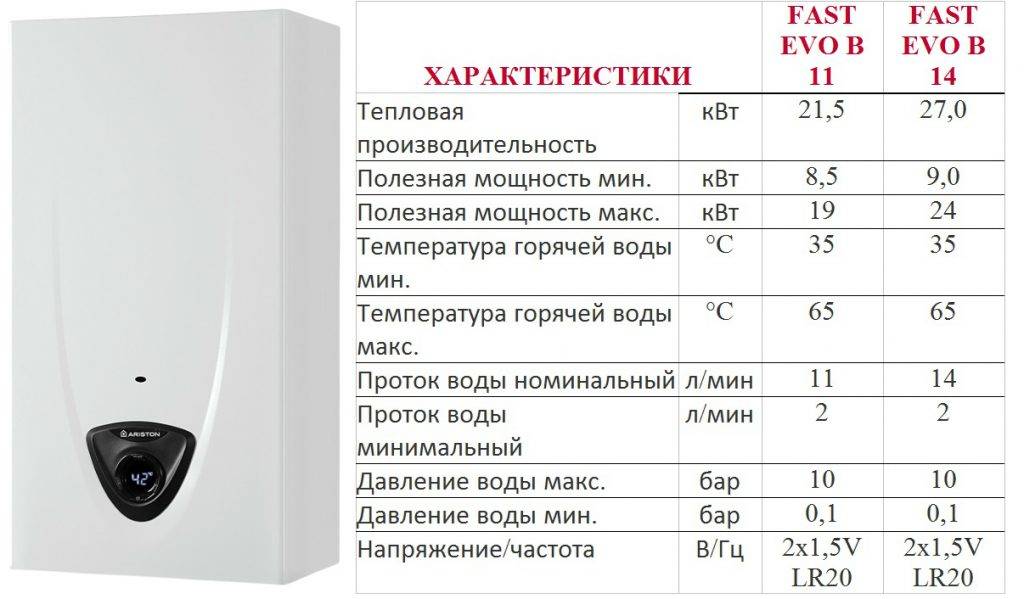

Технические характеристики

Практически все газовые котлы от бренда Аристон обладают мощностью от 15 до 30 кВт. Таким образом, каждый клиент сможет подобрать необходимые показатели для размеров своей квартиры или дома. Также стоит отметить другие отличительные характеристики такого газового оборудования:

при максимальной экономичности котлы имеют высокий уровень коэффициента полезного действия;
все настенные котлы имеют русскую инструкцию и обозначения на самом оборудовании, поэтому у граждан не возникает проблем с управлением агрегатом;
большинство моделей от данного производителя способны прекрасно справляться с водой в системе и пониженным давлением;
особое внимание данному оборудованию стоит уделить тем людям, в чьих домах часто происходят перепады напряжения. Котлы Аристон бес проблем справляются с такими скачками в сети;
все модели очень просты в управлении. Чтобы начать пользоваться котлом, не нужно долго изучать инструкции, все особенности эксплуатации интуитивно понятны и доступны даже для тех, кто устанавливает такой агрегат впервые.

Чтобы начать пользоваться котлом, не нужно долго изучать инструкции, все особенности эксплуатации интуитивно понятны и доступны даже для тех, кто устанавливает такой агрегат впервые.

В некоторых случаях котел не может одновременно нагревать воду и обеспечивать достаточный обогрев помещения, это относится к бюджетным моделям. В таком случае человеку необходимо задуматься об установке дополнительного бойлера.

Что делать

Устройство водонагревателя Аристон. (Для увеличения нажмите)

Чтобы начать самостоятельный ремонт, стоит обратить внимание на особенности его конструкции и принцип работы. Обычно бак включает следующие функциональные узлы:. Обычно бак включает следующие функциональные узлы:

Обычно бак включает следующие функциональные узлы:

• ТЭН для нагрева воды;
• термостат для управления и контроля температуры нагрева;
• реле, управляющее включением/выключением ТЭНа;
• магниевый анод, защищающий бак от коррозии;
• предохранительный клапан, снижающий давление внутри бака при нагреве воды;
• электронный блок управления (более простые модели оборудованы только сигнальными лампочками).

Замена термостата, реле, предохранительного клапана не требуют проведения демонтажа и разборки бака. В противном случае надо обязательно слить воду с бака. Пришедший в негодность ТЭН потребует разборку бойлера, но водонагреватель Ariston очень легко поддается разборке.

Это можно сделать самостоятельно в домашних условиях, соблюдая определенную последовательность:

1. Отключить бойлер от электросети, если ТЭН не греет.
2. Перекрыть подачу холодной воды и слить воду из водонагревателя.
3. Снять защитную крышку и отсоединить провода (предварительно надо зарисовать схему подключения или сфотографировать ее, что облегчить процесс обратной сборки).
4. Гаечным ключом раскрутить гайки фланца.
5. Подставить емкость под бак и аккуратно вынуть фланец с ТЭНом и магниевым анодом (его остатками).
6. Почистить и помыть внутренние стенки от накипи, грязи.
7. Установить новый ТЭН и анод из магния.
8. Собрать все детали в обратной последовательности.
9. До включения в электросеть набрать воду и проверить герметичность сборки в течение нескольких часов, бак не должен течь (в противном случае бак не включать, потребуется установка новой прокладки на фланце).

Возможно, Вам будет также интересна статья о замене ТЭНа в водонагревателях Термекс.

Статью о том, как разобрать и почистить водонагреватель Thermex, читайте здесь.

При сливе воды придется помучаться, если об этом заранее не побеспокоились при монтаже: под водонагревателем должны быть установлены два крана – на входе и на выходе воды из бака.

А дальше обычная физика – при открытии одного крана вода из бака не пойдет, пока ее место не займет воздух. Поэтому второй кран необходим для подачи воздуха с систему.

Смотрите видео, в котором опытный пользователь подробно разъясняет, как осуществить ремонт водонагревателя Аристон своими руками:

Современным людям трудно представить свою жизнь без бойлеров. В специализированных торговых точках можно приобрести приборы от всемирно известных компаний. Одна из них — Ariston. Несмотря на заявленную производителем надежность, любая техника по каким-либо причинам может выйти из строя. Можно обратиться в сервисный центр или провести ремонт водонагревателя Аристон своими руками.

Читать также: Как сделать настойку из барбариса на водке

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

• УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
• Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

• Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
• Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
• Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Комментарии (1)

1. Олег: 14.05.2018 в 18:24

   Здравствуйте!Хочу попросить у Вас тех.консультацию. Я пользуюсь накопительным водонагревателем марки Аристон,модель ABS PRO ECO 80V(самое верхнее фото на сайте) вот уже 8 лет,изделием доволен. Но время берёт своё и появилась некая проблема,а именно при очередном срабатывании термодатчика(если период между включениями был 1 час и более) наблюдается мигание всей индикации на лицевой панели и частые щелчки под пластиковым кожухом индикаторной панели в течении где-то 10 минут,затем частота щелчков постепенно снижается и аппарат включается.Следует отметить,что если период между срабатыванием термодатчика невелик(15-20 минут),нагреватель включается без проблем.А вот в период частых щелчков создаётся впечатление как будто какое-то реле не может втянуться,затем постепенно намагничивается и замыкает контакт,нагреватель включается в работу.

Профилактика как способ избежать проблем

Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.

Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.

И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.

Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.

Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.

Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.

• наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
• на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
• самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.

Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!

Как правильно разобрать бойлер?

Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.

Необходимые инструменты

• отвертка;
• плоскогубцы;
• нож;
• шланг для слива воды, совпадающий по диаметру с патрубком обратки;
• анод для замены;
• специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.

Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.

Порядок действий

1. Снимаете с нижней части бойлера крышку, открутив по периметру болты.
2. Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
3. На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
4. С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
5. Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
6. Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
7. С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.

1. Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
2. Вода нагревается очень медленно – необходимо заменить магниевый анод.
3. Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.

Подготовка к ремонтным работам

Перед тем, как разобрать водонагреватель Аристон для ремонта, необходимо изучить конструкцию изделия, подготовить нужный инструмент, а также различные приспособления. Чтобы устранить механические повреждения, например, протечку воды, вам потребуются:

• набор ключей или один малый разводной;
• набор различных переходников;
• новый обратный клапан.

При возникновении неисправностей с электрической частью, надо приготовить мультиметр.

К подготовке относятся и такие работы: отключение прибора от домашней электрической сети, слив воды из бака.

1. Нагревательный элемент.
2. Терморегулятор — предназначен для контроля установленной температуры, а также для регулировки режима нагревания.
3. Реле, которое управляет включением или отключением ТЭНа.
4. Специальный анод — он обеспечивает защиту внутреннего покрытия от воздействия коррозии.
5. Предохранительный клапан — регулирует внутреннее давление при нагревании воды.
6. Сигнальные лампочки в бюджетных моделях (они должны включиться при подаче тока) или электроника для более дорогих изделий.

Домашнему мастеру стоит подробно изучить инструкцию перед началом профилактики или мелкого ремонта, чтобы свободно ориентироваться.

Овальный ТЭН в накопительных водонагревателях Аристон

ТЭНы для водонагревателей Аристон этого типа имеют овальную площадку и являются полной противоположностью рассмотренным. Если круглые выпадают сами, стоит лишь их отвинтить, то эти наоборот прижимаются всей массой воды, а прокладку из резины имеют на внешней стороне. Овальное установочное отверстие достаточно широкое, но мужская рука туда по-прежнему не пролезет. Накопительный водонагреватель Аристон с этим типом ТЭНа можно не снимать со стены, однако имеется и небольшой нюанс: (См. также: Как слить воду с водонагревателя)

Если перевернуть корпус кверху дном, то при откручивании спираль упадет внутрь. При этом она может повредить эмалевое покрытие или поцарапать нержавеющую сталь.

Если это произойдет, то срок службы изделия резко снизится. Любая эмаль легко откалывается, а сталь будет ржаветь в местах повреждений. Все это приведет к достаточно быстрой порче бака. Причем технический сервис фирмы проведет исследование целостности покрытия, и такой негодный товар обмену не подлежит. В этом свете можно порекомендовать водонагреватель Аристон с ТЭНом этого типа со стены не снимать. Обычно на дне много накипи, и если спираль мягко завалится набок на эту подстилку из опилок, то ничего страшного не случится. Кстати, сам ТЭН от падения скорее всего не пострадает, несмотря на изрядный вес (если на месте магниевый анод).

Для того, что снять спираль, откройте крышку. Там будет видна поперечина с гайкой посередине. Это и есть крепеж, он притягивает к себе ТЭН, который под этим давлением прочно садится на прокладку внутри бака. Чтобы извлечь спираль, проверните ее на 90 градусов. Спираль находится в одном из фокусов этого эллипса (пусть простят нас математики за такую грубую фразировку), то есть смещена к одному из краев площадки в форме стадиона. Вторая же сторона легко пролезает через край наружу, после чего ТЭН извлекается для чистки. Мы бы не называли эту процедуру очень простой, в особенности если вспомнить про размер отверстия. А ведь надо еще и не поцарапать внутреннюю поверхность. Вот почему еще бак не стоит снимать со стены. (См. также: Как сделать заземление для водонагревателя своими руками)

Как слить воду из него? Мы об этом рассказывали, но повторимся. У большинства водонагревателей Аристон в комплекте идет специальный перепускной клапан, который является одновременно и обратным. На нем указывается стрелкой, как именно вести установку. Обязательно подключайте водонагреватель Аристон через это устройство к водоснабжению. Это не только убережет эмаль от ударов избыточного давления, но и позволит нам слить воду в случае сервисного обслуживания. Обратный клапан нужен за тем, чтобы не потерять запас при технических работах, проводимых обслуживающими компаниями. Между клапаном и водонагревателем Аристон врежьте тройник с вентилем в ответвлении. Именно через него и производится слив воды. Не забудьте перед процедурой перекрыть стояк, и в любом случае производится отключение от сети.

До сих пор нет четкой инструкции, как почистить бак от накипи. Судя по размеру и форме отверстия, это должна делать изящная девушка с резиновой перчаткой. Достаточно забавно будет наблюдать, как она станет выполнять ремонт водонагревателя Аристон. Вся накипь высыпается из бака, после этого его можно обработать слабыми растворами кислот изнутри. Сборка водонагревателя производится в обратном порядке, и одному человеку сложно это сделать. Необходимо одной рукой удерживать ТЭН за контакты, выравнивая строго вертикально, а другой установить поперечину и начать затягивать гайку.

Перед включением в сеть необходимо проверить герметичность прокладки. Туалетная бумага поможет это сделать. При необходимости приобретаются нужные запчасти для водонагревателя Аристон, чаще всего это: (См. также: Газовый водонагреватель своими руками)

Магниевые аноды, которые являются расходным материалом.

Новые ТЭНы (от 500 до 800 рублей).

Термостаты и запасные части к ним.

Водонагреватель Аристон горизонтальный иногда снабжается ТЭНами типа RNSA. По способу монтажа они очень похожи на рассматриваемые. Для крепления на внешней части овальной площадки имеется резьбовой стержень.

Трехходовой клапан

Трехходовой клапан устанавливается в котлах с двумя теплообменниками. Когда поступает сигнал с датчика протока, электроника дает сигнал на клапан и нагреваемая вода с первого теплообменника направляется на второй теплообменник, где тепло передается проходящей водопроводной воде. Если, например, фактического переключения не происходит (клапан неисправен), то теплоноситель продолжит циркулировать в контуре отопления и передачи тепла в контур горячей воды не произойдет.

Если, например, клапан из-за неисправности перекрывает контур отопления только частично, то будут проблемы с недостаточным нагревом горячей воды, так как часть тепла будет уходить на систему отопления.
