Схема подключения насосной станции своими руками: место для установки, процесс сборки

Напорное приспособление включается чаще привычного

Почему нередко включается исправная станция насосная? Причина примитивная – в воздушной камере бака накопительного недостаточное давление. Чем ниже давление воздуха, тем чаще включается насос и уменьшается период его беспрерывной работы. Чтобы в этом удостовериться, берется автомобильный прибор для определения величины давления и замеряется давление на ниппеле, вставленном в резервуар. Во многих моделях водонапорных установок нормальным давлением считается 1,5 Атм. Если после тестирования на манометре 0,5 Атм или 0,9 Атм, при помощи привычного автомобильного насоса нагнетается воздух в бачек до рекомендованного значения.

Хуже, если при контроле давления в воздушном отсеке бачка обнаружится его полное отсутствие. Это может быть следствием утечки воздуха через проржавевший корпус из металла резервуара, что вполне может произойти после 3-4 лет эксплуатации, если бачок создан из обыкновенной ржавеющей стали. Утечка обнаружится при попытке накачать воздушную камеру. Ремонту бачок во многих случаях не подлежит, благодаря этому придется заняться его заменой.

В настоящий момент новые накопительные резервуары реализовываются в наборе (бачок, мембранная ткань, соединительный фланец), благодаря этому его замена труда не составляет. Необходимо отсоединить гайку отрезка трубы насоса от старого фланца и выпустить два резьбовых крепления, объединяющих бачок с установленными сверху устройствами

Отслуживший резервуар осторожно вынимается, новый ставится на его место. Затягиваются крепления, прикрепляется отрезок трубы к новому фланцу – станция готова к работе. С чем еще может быть связано регулярное включение оборудования? Так бывает, когда приходит в негодность резиновая груша (рвется)

Диагностировать такую неисправность наиболее просто – при нажатии на ниппель из него активно вытекает вода. В подобной ситуации необходимо менять «дышащую» пленку. Как сделать это?

С чем еще может быть связано регулярное включение оборудования? Так бывает, когда приходит в негодность резиновая груша (рвется). Диагностировать такую неисправность наиболее просто – при нажатии на ниппель из него активно вытекает вода. В подобной ситуации необходимо менять «дышащую» пленку. Как сделать это?

Необходимо подготовить емкости (посуду) чтобы сливать воду (бачок полноценно заполнен жидкостью). Сначала понемножку отпускается гайка, объединяющая отрезок трубы с фланцем таким образом, чтобы начала течь вода. Когда из входного отверстия жидкость сойдет полноценно, отворачивают болты, объединяющие фланец с корпусом бачка и сливают оставшееся содержание резервуара. Сейчас необходимо вытянуть отслужившую «дышащую» пленку, бачок максимально высушить внутри (если он создан из обыкновенной стали) и поместить в него новую грушу. Устанавливается на место фланец, поэтапно притягиваясь болтами к корпусу, прикрепляется отрезок трубы. Замена резиновой мембранной ткани завершена. Осталось закачать воздух через ниппель до ранееуказанного давления и залить воду в полость насоса. Можно включать.

Регулировка реле давления Насосной станции

Рассмотренные поломки водонапорных установок считаются очень популярными, их без труда могут убрать сами хозяева оборудования. Возможны перебои в работе так же и из-за причины неполадок системы автоматического управления. Подобное случается довольно редко и требует вмешательства профессионального мастера. Собственноручно реле и датчики лучше не трогать.

Подключение насосной станции

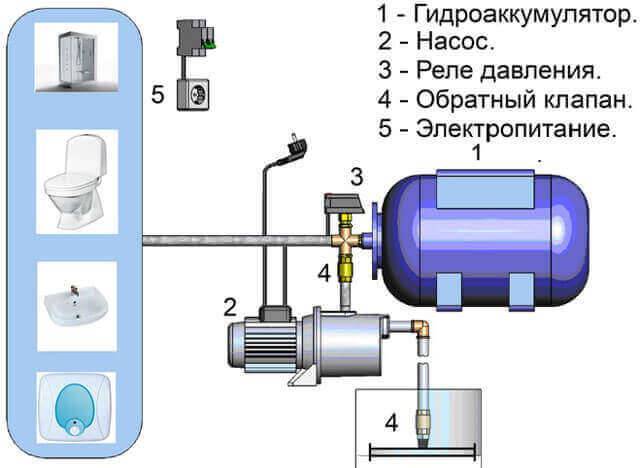

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

Отключите агрегат и слейте воду из гидроаккумулятора.
Снимите крышку с реле давления.
Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Основные элементы насосной станции

Устройство насосной станции

Благодаря работе установки, схему водообеспечения можно смонтировать с максимальным количеством ответвлений, что значительно облегчит подсоединение к ней бытовых приборов.

Конструктивно в комплектацию установки могут включаться следующие узлы:

центробежная помпа;
гидробак;
система водозабора с невозвратным клапаном;
электрический двигатель;
манометр;
реле давления.

В современных установках два последних элемента включены в блок автоматики. Это расширяет возможности станции. Помимо коммутации электроцепей при реакции на увеличение и уменьшение напора автоматический блок самостоятельно отключает агрегат при риске сухого хода.

Место установки

Обычно насосную станцию собирают в отапливаемом помещении. Идеальным местом будет котельная с хорошо обустроенной звукоизоляцией. Существуют и другие варианты, как установить станцию водоснабжения. Нередко ее размещают в цокольном этаже или подвале, но при условии их тепло-, звуко- и гидроизоляции. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике.

Для размещения станции в колодце используют платформу. Ее монтируют ниже уровня промерзания земли. При этом конструкцию колодца следует утеплить сверху. Но подобный способ размещения водяной станции отличается проблематичным доступом к ней.

Также можно построить домик для насосной станции или разместить оборудование в пристройке. Если это отдельная постройка, ее необходимо не только утеплять, но и в холодную погоду обогревать.

Самостоятельно выполненный монтаж позволяет значительно сократить расходы на обустройство насосной установки. В зависимости от вида источника применяют разные схемы подключения водяной станции. Правильная установка зависит, в том числе, и от мелких элементов, таких как сальник, обратный клапан, фильтры и т.д.. Они позволяют улучшить и сделать работу насосного оборудования более продолжительными.

Готовые решения насосных станций на глубинном насосе

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.

Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Насосная станция Водомет-Дом

Система джилекс водомет дом

Компания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).

Давайте разберемся в том, что входит в состав данной насосной станции:

Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
Корпус фильтра — колба для картриджей 10 дюймов.
Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза.

Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров.
Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

Виды и глубины скважин

Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.

Абиссинская скважина

Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.

Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.

Скважина на песке

Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.

На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).

Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.

Рис. 2 Виды скважин для установки погружного насоса

Артезианская скважина

При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.
