Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК
Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.
При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С. Для примера:
Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3
Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.
Общее описание
Схема подключения тепловентилятора к сети Вольт выглядит так: Если же мощность изделия свыше 6 кВт, тут не обойтись без трехфазной электропроводки. Подключите вилку к напряжению, переключите устройство в рабочий режим, задайте нужную тепловую подачу.
К примеру, электрическая тепловая пушка «Ballu» отличается наличием нагревательных элементов улучшенной конструкции, что заметно повышает их рабочий ресурс. Вентилятор — это одна из важных частей конструкции.
После крепят топливный насос, а к баку подводят металлическую трубу, с помощью которой горючее подается вначале на топливный фильтр, а после на форсунку.
Малые размеры и вес делают приборы данного типа транспортабельными и мобильными. Любой прибор данной категории склонен к потреблению большого количества электроэнергии.
Можно выбрать и обычный металлический резервуар, который необходимо накрыть теплоизоляционным слоем. Мощность ТЭНа должна быть выбита на его корпусе или прописана в сопроводительной документации, но если это старый прибор, можно измерить его сопротивление мультиметром и определить мощность по вышеуказанной формуле Помимо трех основных элементов корпуса, двигателя и ТЭНа , для работы понадобится трехжильный кабель, болты, предохранительные автоматы и устройства защитного отключения УЗО , размыкающие сеть в опасной ситуации.
Устройство прибора Схема электрической тепловой пушки предполагает наличие вполне определенных компонентов, однако есть и необязательные составляющие. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
Читайте дополнительно: Как восстановить электрику
Что собой представляет терморегулятор
Терморегулятор (термостат) — это механическое или электронное устройство, которое встраивается в цепь электронного контура, обслуживающее нагревательный прибор. Терморегулятор имеет компактные размеры, а его главной функцией является регулировка уровня нагрева. В основе термостата лежит чувствительный элемент, который под действием температуры окружающей среды меняет свои свойства.
Эти свойства могут иметь различную природу:
- Геометрическая форма (металлические регуляторы).
- Уровень жидкости (капиллярные устройства).
- Фоточувствительность (инфракрасные датчики).
- Уровень напряжения (электрические термостаты).
Назначение
Назначением терморегулятора является поддержание уровня тепла в нагревательном контуре в определенных пределах. Регулятор может работать с водой, атмосферным воздухом, а также с твердыми телами. Обычно регуляторы подключаются к системе нагрева воды в отопительных системах. Также их подключают к домашним бойлерам для получения горячей воды и и в системах категории «Теплый пол».
Термостаты могут работать с различными контурами — от отдельных приборов до крупных многоэтажных домов. При выборе устройства следует учитывать не только его режим работы, но и температурную чувствительность, а особенно критичен этот вопрос в случае отапливания больших контуров. Основные категории устройств по уровню температурной чувствительности:
- С низкой чувствительностью. В таком случае погрешность работы устройства составляет 2-5 градусов, а использовать такие устройства рекомендуется в небольших отопительных контурах, для которых точность не имеет большого значения. Например, это могут быть магазины, постройки технического назначения, небольшие офисы и так далее.
- Со средней чувствительностью. В данном случае точность устройства находится в пределах 0,5-2 градусов, а подходят такие установки для жилых домов, отдельных нагревательных контуров в частных квартирах, а также для построек технического назначения.
- С высокой чувствительностью. При таком варианте чувствительность составляет 0,01-0,5 градусов. Такие приборы обычно применяются для отопления специальных складов, где содержатся объекты, чувствительные к температурным перепадам, а также в стиральных машинах, электрических печах, автомобилях.
Принцип действия
Принцип действия термостата базируется на различных физических принципах в зависимости от категории устройства. Термостат отслеживает уровень нагрева теплового контура, а устанавливается он в разрыв электрической цепи фазового кабеля. Устройство может иметь фиксированную температуру работы (большинство механических установок) или плавающую (электронные устройства). Однако работают они по идентичному сценарию:
- ТЭН нагревает отопительный контур, а терморегулятор отслеживает уровень нагрева с определенной чувствительностью.
- В случае избыточного нагрева термостат размыкает электрическую цепь, что приводит к остановке работы нагревательного элемента.
- При снижении температуры ниже минимальной отметки термостат вновь замыкает цепь, что запускает работу нагревателя.
- Цикл «нагрев-охлаждение» длится до тех пор, пока ТЭН с термостатом подключен к электрической сети, а пользователь зачастую может установить пороговые значения по температуре.
Как подключить ТЭНы электрического котла.
Оглавление статьи
Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.
ТЭН и однофазная сеть. Что к чему прикрутить?
Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:
Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:
Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам
Два способа подключить ТЭН к трем фазам.
«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке». Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.
Звезда.
Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:
В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:
Треугольник.
Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:
На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:
Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.
Разновидности
Тэны бывают различной формы, мощности и среды нагрева.
Наиболее популярные разновидности:
Трубчатый
Такая конструкция получила наибольшее распространение в водонагревательных приборах. Стоимость таких элементов довольно высока из-за применяемых в их производстве нержавеющей стали и нихрома.
Данные устройства при качественном изготовлении способны прослужить более 10 000 часов.
Оребрённый
ТЭН по своей конструкции мало отличающийся от трубчатого. Единственным отличием являются перпендикулярно расположенные рёбра из нержавеющей стали, относительно основного нагревательного устройства. Такая конструкция позволяет увеличить мощность ТЭНа за счёт большей площади нагреваемой поверхности.
Блок электронагревателей, которые применяются в установках высокой мощности, например электрических котлах.
Использование таких нагревательных элементов позволяет не опасаться полного выхода нагревательного устройства из строя. В том случае, когда перегорает один нагревательный элемент, котёл только незначительно теряет мощность и продолжает функционировать в таком состоянии до того времени, когда можно будет без угрозы размораживания отопительной системы заменить вышедший из строя ТЭН.
Патронный
Такой ТЭН удобен тем, что позволяет заменить повреждённый прибор даже в водонагревателе, наполненном жидкостью за считаные минуты без разгерметизации резервуара. Подобно патрону этот элемент вставляется в металлическую оболочку, которая в свою очередь уже контактирует с нагреваемой средой.
Стоимость таких приборов немного выше, по причине более точной обработки нагреваемой поверхности.

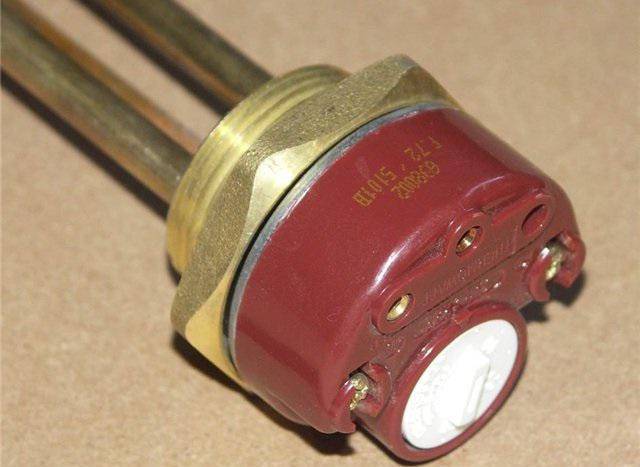

ТЭН с терморегулятором
Нагреватели такой конструкции применяются преимущественно для нагрева жидкости. Терморегулятор позволяет не только задать необходимую температуру, но и установленный на максимальный нагрев не позволяет жидкости закипать, исключая возможность взрыва такого нагревателя.
Самые распространённые поломки
Каким образом обнаружить и устранить:
- Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
- Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
- Сцепление ТЭНа и электрических разъёмов недостаточное.
- Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
- Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
- Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)
Watch this video on YouTube

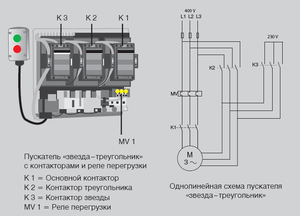

Подключение двигателя звездой или треугольником
После рассмотрения схем соединения обмоток трансформатора, важно не запутаться с напряжениями и токами применительно к асинхронным трехфазным двигателям, подключенным звездой или треугольником. Поэтому лучше сразу абстрагироваться от предыдущих схем
Начать рассмотрения особенностей подключения асинхронного двигателя нужно с его паспортных данных:
Номинальная мощность | Pном, кВт |
Номинальное напряжение (треугольник/звезда) | Uном, В |
Номинальная частота тока | f, Гц |
Номинальная частота вращения | nном, об/мин |
Номинальный КПД | ηном, % |
Номинальный коэффициент мощности | cosφном, д.е. |
Кратность максимального момента | Ммакс/Мном |
Кратность пускового момента | Мпуск/Мном |
И здесь нас интересует номинальное напряжение трехфазного источника электроэнергии, к которому подключается асинхронный двигатель при разном способе соединения фаз обмотки статора.
Если обратить внимание на приведенную выше табличку на корпусе двигателя, то 220/380 В означает, что при соединении фаз обмотки способом «звезда» двигатель подключается к трехфазному источнику напряжением 380 В, а при соединении «треугольником» — 220 В. И здесь главное не запутаться и все правильно понять
220 Вольт указанные на табличке — это линейное напряжение, а не фазное из розетки. Поэтому такой двигатель нельзя соединять треугольником к трем фазам с линейным напряжением 380 Вольт, которое имеется повсеместно. Необходимо именно линейное напряжение 220 Вольт, которому соответствует фазное напряжение 127 Вольт. При этом, если имеется линейное напряжение 220 Вольт, то рассмотренный выше двигатель можно подключить по схеме звезда, но его мощность упадет в три раза. И дальше мы этот факт подробно разберем.
При соединении обмоток двигателя в звезду линейные токи I и фазные токи Iф равны, а между фазными и линейными напряжениями существует соотношение U = √3 × Uф, откуда Uф = U / √3. Соответственно получим следующие формулы определения мощности:
- Полная S = 3 × Sф = 3 × (U / √3) × I = √3 × U × I.
- Активная P = √3 × U × I × cos φ;
- Реактивная Q = √3 × U × I × sin φ.
При соединении обмоток двигателя в треугольник линейные напряжения U и фазные напряжения Uф равны, а между фазными и линейными токами существует соотношение I = √3 × Iф, откуда Iф = I / √3. Соответственно получим следующие формулы определения мощности:
- Полная S = 3 × Sф = 3 × U × (I / √3) = √3 × U × I.
- Активная P = √3 × U × I × cos φ.
- Реактивная Q = √3 × U × I × sin φ.
Как видно формулы определения мощности при разных способах соединения обмоток одинаковые. И может показаться, что никакой разницы в мощности между звездой и треугольником нет. Так откуда взялось упоминавшееся выше падение мощности в три раза. Весь секрет кроется в соотношениях напряжения и силы тока. И для наглядности просчитаем мощности для уже рассмотренного асинхронного двигателя с маркировкой на табличке треугольник/звезда (220/380 В, 8,3/4,8 А).
Сначала нам нужно подключить обмотки двигателя по схеме треугольник. Для этого потребуется линейное напряжение 220 Вольт. Рассчитаем полную мощность:
Sтреугольник = √3 × U × I = √3 × 220 × 8,3 = 3163 В×А.
Теперь подключим обмотки по схеме звезда. Линейное напряжение остается прежним 220 Вольт
И здесь важно понимать, что по сравнению с указанными на табличке 380 Вольтами для звезды, при линейном напряжении 220 Вольт на каждую фазную обмотку придется в 1,73 (√3) раза более низкое напряжение. Более низкое напряжение приведет к тому, что ток в обмотках уменьшится в 1,73 раза
Соответственно при расчете силу тока 4,8 А нужно будет разделить на √3. Теперь рассчитаем полную мощность:
Sзвезда = √3 × U × I/√3 = √3 × 220 × 4,8/√3 = 1056 В×А.
Как видно из примера, при пересоединении электродвигателя с треугольника в звезду и питании его от той же электросети мощность, развиваемая электродвигателем, снижается в 3 раза. И наоборот, если электродвигатель переключить со звезды в треугольник, мощность резко возрастает, но при этом электродвигатель, если он не предназначен для работы при данном напряжении и соединении в треугольник, быстро выйдет из строя. Для того чтобы добиться одинаковой мощности, линейное напряжение при подключении звездой должно быть в √3 раз больше линейного напряжения, рассчитанного для треугольника, что и указывается в паспортных данных электродвигателя.
Установка и подключение термостата
Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.
С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.
Общая схема подключения термостата
Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:
- белый (черный, коричневый) провод – L фаза;
- синий провод – N ноль;
- желто-зеленый провод — земля.
Подключение теплого пола к электричеству выполняют в следующем порядке:
- К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
- На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
- Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
- Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.
Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.
Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора
Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.
Подключение к термостату двужильного кабеля
Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:
Схема подключения двужильного кабеля к термостату
Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).
В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.
Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления
Подключение одножильного кабеля
В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:
Схема подключения одножильного кабеля к термостату
На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.
Подключения по схеме «звезда».
Для примера представим схему «звезда», которая составлена из трех электронагревателей.
На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.
Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.
В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.
Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт. В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.
В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.
При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.
Законы, действующие при подключении нагревателей по типу «звезда»:
Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.
К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.
Суммарная мощность соединения вычисляется из суммы мощностей трех веток
Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.
Вопросы безопасности и особенности эксплуатации
Трубчатый электронагреватель работает от сети, а значит, он представляет определённую опасность — если не соблюдать ряд правил безопасности.
Рекомендации по эксплуатации и правила техники безопасности:
- Радиаторный ТЭН будет работать долго и без поломок, в соответствии со своими техническими параметрами, если его обслуживать каждые 3 месяца. Устройство чистят от накипи, образующейся на его поверхности — это необходимо, чтобы была нормальная теплоотдача.Если нагреватель не освободить вовремя от накипи, он может выйти из строя.
- Запрещается допускать перегрев электронагревателя. Недопустимо превышать максимальную температуру — +70 °С.
- ТЭН разрешается включать только в радиаторе, заполненном теплоносителем. Если вода попадёт на разогретый прибор, может произойти тепловой взрыв. В итоге будет повреждена не только батарея, но и вся система отопления.
- Если на поверхности трубчатых нагревателей появляется статическое электричество, прибор без промедления отключают от электросети и проверяют все соединения на предмет герметичности.
- Мощность ТЭНа не может превышать тепловую номинальную мощность радиатора. На одну розетку может приходиться не более 3,5 кВт.
- Если в радиатор устанавливается ТЭН, необходимо предусмотреть надёжное и грамотное заземление.
Дополнительные советы
Мощность в полтора раза выше
Метод воссоединения звездой требует учета того момента, что нужно исправлять перекосы фаз, иначе есть риск выхода оборудования из строя.
Линейные и фазные напряжения при треугольнике равняются между собой. Если требуется включить двигатель в бытовую сеть, то нужен фазосдвигающего вида конденсатор. Таким образом, использование схемы треугольником или звездой зависит от конструкции двигателя и требований бытовой сети. Потому следует внимательно смотреть на показатели двигателя и необходимые параметры, которые требуется увеличить для более эффективной работы конструкции.
голоса
Рейтинг статьи
Предназначение ТЭНов
Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.
В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.
На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.
Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.
ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.
Подключение ТЭНов электрокотла
Так как мощность ТЭН достаточно высокая, очень важно, чтобы соединение питающих проводов с ними было максимально надежным. Поэтому советую строго придерживаться следующей схемы крепления проводов к выводам ТЭН, представленной в инструкции:. При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4
При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4.
Нулевой провод, затягивается болтом м8, в располагающемся в перемычке между контактами ТЭН отверстии, как показано на изображении ниже:
Теперь, когда к ТЭН электрокотла подключены фазные провода и ноль, осталось заземлить корпус подключённые провода к ТЭНам теплообменника. Для этих целей у котла ZOTA слева у блока нагревателей приварен болт, к которому и подключается заземляющий проводник.
Кстати, обязательно читайте нашу статью, где показано строение ТЭНов, их основные типы и области применения.
Защитное заземление можно взять с заземляющей клеммы блока управления, либо можно использовать отдельный проводник дополнительной системы уравнивания потенциалов (ДСУП).
На этом подключение ТЭН электрокотла завершено, осталось лишь установить защитный кожух на блок теплообменника.
Еще несколько слов стоит сказать о датчиках температуры воды и воздуха, их назначении и расположении.
На лицевой панели блока управления электрокотла, есть два регулятора с маркировкой– «воздух» и «вода».
Каждый из них имеет свою градуировку, цифры, обозначенные на ней это температура в градусах Цельсия.
Таким образом, вы можете выставлять требуемую температуру теплоносителя – регулятор «ВОДА» или температуру воздуха в помещении «ВОЗДУХ».
Принцип работы здесь следующий, как только будет достигнут хоть один из установленных этими регуляторами показателей, электрокотел отключится и включится вновь, когда показатели упадут.
Так автоматизируется работа котла, вам достаточно выставить нужные величины и включить его, дальше котел будет работать автономно, поддерживая тепло в доме не требуя при этом вашего участия.
Вот теперь я думаю понятно для чего необходимы датчики температуры. Так, например, датчик температуры воды, устанавливается непосредственно в теплообменник, в котором для такого случая предусмотрено посадочное место.
Либо, как вариант, можно просто прикрепить к трубе отопления:
Теперь температура теплоносителя контролируется с помощью датчика и котел будет работать, пока она не достигнет установленного уровня.
Аналогично работает и датчик температуры воздуха, он устанавливается в помещении и замеряет общую температуру в нем. Электрокотел, будет выполнять нагрев теплоносителя до тех пор, пока температура в помещении, где стоит датчик, не достигнет нужного уровня.
Электрокотлы различных типов, моделей и производителей зачастую отличаются по внутренней компоновке, наличию тех или иных элементов, систем автоматизации и т.д., но при этом общий принцип прокладки электропроводки, выбор типа и сечения кабеля, защитной автоматики, а также подключения остается неизменным.
Надеюсь, эта инструкция по подключению электрокотла к электросети, будет полезна не только при монтаже котлов ZOTA серии «econom», но и любых других.
Обязательно пишите свои вопросы, дополнения и замечания к статье, даже если вы столкнулись с проблемой при подключении к сети электрокотла другой фирмы. Нередко именно ваши комментарии позволяют дополнить статьи, исправить неточности, сделать их полезнее.
Устройство и ремонт тепловой пушки
Для моего гаража нужно отопление. Печки нет, но есть 380, на которые и хочу повесить пушку. Купил пушку в нерабочем состоянии. Под восстановление. Тены 3шт на пушке подключены по типу «звезда». Схема включения 2+1 6/9квт. Каждый тен на 3 квт. Без задействования нуля. Управление запитано с одной из фаз и нуля. Стоит пускатель. Схема такая. Фазы тенов подаются сразу на пускатель. Фаза управления приходит на кнопку вентилятора. При ее включении включается внетилятор и фаза идет дальше на кнопку включения тенов 2шт. При нажатии шелкает пускатель и пускает ток на 2 тена и кнопку включения третьего тена. При включении кнопки ток идет через нее на тен.

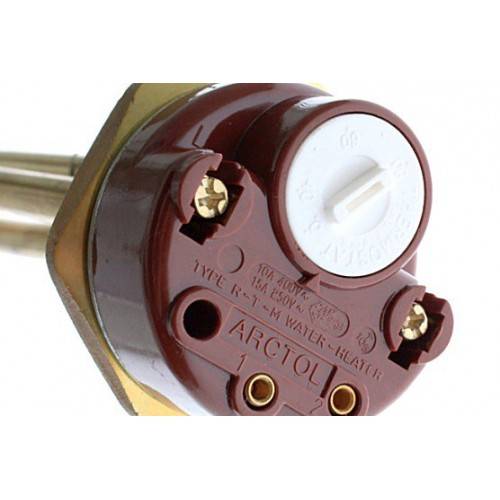

Пошаговая инструкция подключения терморегулятора к ТЭНу
Способ монтажа терморегулятора зависит от категории устройства и габаритов ТЭНа. Вне зависимости от типа нагревательного элемента термостат нужно крепить в разрыв электрической сети на фазовый провод. Если Вы работаете с домашним бойлером, то с большей долей вероятности там будет стоять металлический регулятор-стержень, который располагается внутри ТЭНа в специальном отверствии. Подключение регулятора в таком случае будет выглядеть так:
- Отключите нагревательное устройство (бойлер) от электрической сети, а также перекройте подачу воды (по стояку или с помощью подводящего крана, если он имеется). Разберите устройство согласно инструкции, найдите ТЭН, открутите монтажные крепления и вытащите нагревательный элемент.
- Большинство современных ТЭНов имеют вид трубчатого устройства, к основанию которого подведен ток (фаза и ноль). К основанию прикрепляется защитный кожух (на основе металла или пластика) — ослабьте болты и аккуратно демонтируется кожух.
- Демонтируйте электрические контакты, а потом внимательно осмотрите ТЭН. По центру основания нагревателя Вы найдете отверстие, в которое вставлена тонкая металлическая полоска — это старый терморегулятор. Аккуратно вытащите регулятор из отверстия с помощью плоскогубцев или подобного инструмента.
- Обратно подключите электрические провода. С большой долей вероятности Вы будете работать с 6 контактами — в таком случае три провода подключите к нулю, а другие три — к фазе. В разрыв цепи в специальное отверстие вставьте новый терморегулятор.
- С помощью тестера отрегулируйте температурный режим, в соответствии с которым будет работать собранная схема. Поставьте устройство обратно на бойлер в обратном порядке — установите пластиковую/металлическую крышку, закрепите болты-фиксаторы, поместите устройство в бойлер и так далее.
