Устройство розетки
Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

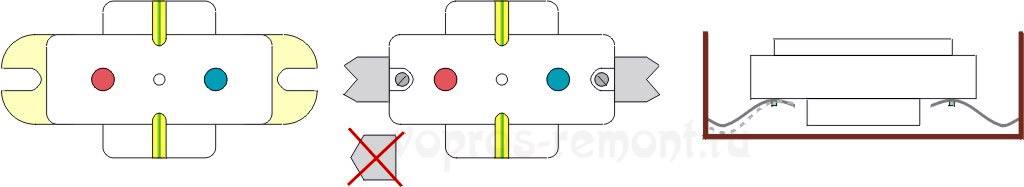

- Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
- Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
- Клеммами для подключения проводов к контактам.
Контактные колодки розеток
Как перенести выключатель в другое место своими руками: инструктаж
Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.
Инструменты
Набор необходимых инструментов отличается от метода переноса.
Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.
Дополнительные необходимые инструменты:
- дюбеля с хомутами;
- изолирующий материал или изолента;
- распределительная коробка;
- плоскогубцы;
- строительный гипс или шпатлевка;
- молоток;
- коронки для сверления;
- кабель.
Демонтаж старого выключателя
Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:
- выключается подача тока с центрального автомата квартиры/дома;
- снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
- отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
- отвинчиваются болтики и снимается сердцевина (сердечник);
- проверка тока (обязательно даже при выключении электричества);
- отсоединение проводов;
- зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.
Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.
Вывод нового провода
Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:
- Отключение подачи тока по всему дому.
- Вскрытие распределительной коробки и отсоединение старого провода.
- Демонтаж старого выключателя.
- Заделывание предыдущей штробы цементом или штукатуркой.
- Сверление новой штробы и гнезда для нового месторасположения.
- Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
- Установка в штробу дюбель-хомутов на 50 см друг от друга.
- Прокладка нового кабеля в штробе с дальнейшей фиксацией.
- Протягиваем кабеля к распределительной коробке.
- Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.
Монтаж выключателя в другое место
В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.
Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:
- Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
- Обязательно производить изоляцию при скручивания кабеля изолентой.
- Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.
Это интересно: Слабое напряжение в квартире: что делать?
Способ коммутации проводов выключателя
Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.
Зажим винтового типа
Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется
Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно
Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)
Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.
Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.
Зажим невинтового типа
Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.
Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа
Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.
Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.
Разновидности выключателей
Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.
Таблица 1. Виды коммутаторов по способу соединения проводов.
| Вид | Описание |
| С зажимом и винтами | Для соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия. |
| Механизмы с пружинами | Это современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой. |
Таблица 2. Типы выключателей по методу монтажа.
| Тип | Описание |
| Накладные | Так принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа. |
| Встроенные | Под такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа. |
Таблица 3. Разновидности коммутаторов по способу управления.
| Вид, иллюстрация | Описание |
| С клавишами | Эти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант — подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже. |
| Шнурового типа | На пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота. |
| Сенсорные | Работа этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду. |
| С дистанционным управлением | Такое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров. |
| Со встроенным датчиком | Как правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться. |
Цены на регулируемые выключатели
Диммер
Замена старого выключателя
Наиболее простая работа – замена старого выключателя новым. Она включает две операции – демонтаж старого устройства и установка, подключение нового прибора. Порядок их проведения зависит от типа устройства.
Как снять старый выключатель
Работа проводится в таком порядке:
- С помощью плоской отвертки или ножа отделяется клавиша. В некоторых моделях установлена дополнительная планка для ее прижатия, которую предварительно надо снять.
- Снимается крышка выключателя, для чего откручивается винт (иногда два винта).
- Ослабляются винты крепежных лапок, которые фиксируют выключатель в гнезде.
- Весь выключатель вынимается из гнезда.
- Из клеммных зажимов извлекаются подводящие провода.
Демонтируют двухклавишный выключатель аналогично тому, как снимают одноклавишное устройство.
В некоторых квартирах остались выключатели старого типа. Они имеют устаревшую конструкцию, и порядок демонтажа несколько отличается. В них клавиша не снимается, т.к. устройство не подлежит разборке.
Откручиваются два винта (иногда один, в центре), и снимается крышка. Далее ослабляют винты крепежных лапок и вынимают выключатель. Концы проводов чаще всего закреплены винтами. Их откручивают плоской отверткой, и освобождают провода.
Установка нового выключателя
Работы осуществляют в обратном порядке:
Концы проводов вводят в отверстия клеммных зажимов и надежно закрепляют винтами
В двухклавишных выключателях принимается во внимание маркировка, нанесенная при демонтаже. В одноклавишных конструкциях порядок подведения проводов не имеет значения.
Выключатель максимально заводят внутрь гнезда и выравнивают
Излишки проводов аккуратно раскладывают в гнезде. Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.
После проверки работы механизма можно подключать электричество. В некоторых современных выключателях может предусматриваться оригинальная конструкция. Порядок установки описывается в инструкции к устройству.
Как починить замкнутый выключатель?
Ремонт выключателя после короткого замыкания выполняется практически так же, как и поломке устройства по любой другой причине.
Перед ремонтом необходимо обесточить дом или квартиру, отключив на распределительном щитке соответствующие тумблеры. Для отключения пробок следует нажать на самую крупную кнопку, если щит старый и выпущен еще во времена Советского Союза. Если же щит новых моделей, то тумблеры просто переключаются в положение «ВЫКЛ» из положения «ВКЛ».
При разборке корпуса не следует прилагать слишком больших усилий. Как правило, декоративный корпус выключателя даже после замыкания демонтируется с легкостью.
При выполнения ремонта выключателя после короткого замыкания может возникнуть пара нюансов:
- Трудности при установке крышки при сборке отремонтированного устройства. Для облегчения процесса следует открутить на пару оборотов болты, фиксирующие корпус прибора в подрозетном коробе. По окончании сборки всех элементов болты затягиваются обратно.
- Для продления срока службы выключателя и снижения вероятности возникновения короткого замыкания следует лампочки в люстрах заменить на менее мощные — энергосберегающие.
Процедура установки накладного выключателя
Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.
Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.
Шаг 1: Разбираем устройство
Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.
Шаг 2: Намечаем место установки
На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.
При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.
Шаг 3: Устанавливаем пластину-подрозетник
Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.
Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.
Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться
Шаг 4: Подключаем провода
Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.
Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.
Шаг 5: Собираем устройство
Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.
Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.
Снятие клавиши
Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.
Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.
Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.
Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.
Последовательность ремонта и замены электрического выключателя
1. Перед началом ремонта и замены выключателя вам необходимо обесточить электропроводку в помещении.
Рядом со счётчиком есть автоматические выключатели или предохранительные пробки (должно быть 2). Флажок (переключатель) автомата щёлкните вниз. Пробки либо выкрутите, либо нажмите на красную кнопку. Обесточить нужно обязательно!
2. Если выключатель выглядит нормально, но не работает, или Вы просто решили его заменить на новый, то Вам необходимо прежде всего его разобрать.
Итак, начнём разборку выключателя. Отвёрткой с плоским жалом снимаем клавишу (1, 2 или несколько).
Отворачиваем два винта, которые крепят крышку.
Откручиваем винты, крепящие провода (если клавиш несколько, то подсоединение проводов лучше зарисовать).
Откручиваем винты, крепящие выключатель к стене и снимаем его.
Устанавливать новый выключатель нужно в обратной последовательности: крепим выключатель к стене или монтажной коробке, прикручиваем провода к контактам, крепим к корпусу крышку выключателя, устанавливаем клавиши.
Если причиной неисправности были перегоревшие или отломившиеся провода, то обрезаем или откусываем их в пределах неповрежденного участка и зачищаем изоляцию (можно сделать на конце провода петлю под винт). Концы проводов фиксируются между выводами контактов и квадратными гайками с помощью зажимных винтов. Изоляция проводов должна начинаться сразу же после места их закрепления, т.е. не должно быть оголённого провода.
Если выключатель плохо включался или плохо фиксировался в нужном положении, то сначала попробуйте покрепче затянуть все стягивающие элементы корпуса винты. Если это не помогло, проверьте, не погнут ли подвижный пружинный контакт и правильно ли он сидит на своей оси. Если место крепления подвижного контакта отломано, то выключатель придется заменить. Также потребуется заменить выключатель, у которого отломан выполненный заодно с тумблером пластмассовый толкатель. Перед установкой выключателя назад зачистите его контакты от нагара и окислов. На прежнее место выключатель устанавливается в обратной последовательности: сначала к выводам контактов крепятся идущие к нему провода; затем в коробку под выключатель устанавливаются его лапки; ставится на место корпус выключателя и выравнивается в коробке; после чего нижние и верхние лапки стягиваются винтами, фиксируя выключатель в монтажной коробке; завершает работу — установка на место крышки выключателя и проверка его работоспособности, и надежности работы механизма.
Анекдот в тему:
Из записной книжки электрика:
«Очень трудно найти в тёмной комнате выключатель, особенно, если он в коридоре!»
Демонтаж
Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током
Обесточив цепь, вы исключите возможность поражения электрическим током.
На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.
Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.
В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.
Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.
Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.
Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.
Как перенести выключатель в другое место
После проведения подготовительных мероприятий перенос выключателя на новое место осуществляется в определенной последовательности. Об этом будет подробно написано ниже.
Извлечение и отсоединение старого выключателя
Прежде всего снимается крышка распределительной коробки и отсоединяется старая отводка. Затем извлекается выключатель и отсоединяется от проводов.
Отрезаются мешающие концы так, чтобы остатки проводки остались внутри гнезда.
Сверление нового отверстия
Оно проводится в нужном месте с использованием специального инструмента. Лучше всего подойдет перфоратор с коронкой диаметром 65 мм. При этом инструмент переводится в режим сверления.
Во время работы рекомендуется увлажнять участок стены рядом с отверстием. После достижения глубины 5-6 см сверление прекращается, а все погрешности стенок исправляются с помощью долота и стамески.
Штробление канавки под проводку
При скрытой проводке провода от распределительной коробки до выключателя укладываются в вертикальный канал – штробу. Она пробивается в стене с помощью особого инструмента – штробореза (небольшая дисковая пила для бетона). Можно сделать канал перфоратором, установив его в режим дробления. Стандартный размер штробы – 2х2 или 2,5х2,5 см.
Провода присоединяются к электроцепи в распределительной коробке и аккуратно укладываются внутрь штробы. В гнездо выключателя выводятся концы с запасом (длина 5-8 см). Далее канал шпаклюется, а поверхность тщательно выравнивается.
Установка и замазывание монтажной коробки
Для надежного закрепления выключателя в гнезде в просверленное отверстие устанавливается пластиковая монтажная коробка. Можно использовать стандартный подрозетник.
Внутрь коробки вводятся провода. Далее она фиксируется с помощью боковых лапок.
Крепление и подключение выключателя на новом месте
Установка и фиксация выключателя осуществляются вышеописанным способом. На месте расположения старого прибора остается заметный дефект.
Что сделать со старым отверстием
Наиболее простой способ – извлечение старой монтажной коробки. Она переворачивается дном наружу и штукатурится, а поверхность стены тщательно выравнивается. Другой вариант – заполнение отверстия монтажной пеной с последующим оштукатуриванием.
Как установить
Перед тем как устанавливать выключатель, снова НЕОБХОДИМО обесточить электропроводку!
Разберите прибор – снимите клавиши и обрамление. Установка производится в обратном порядке. Помеченные провода зажимаются точно так же, как они были подключены раньше.
Если вы все-таки не пометили провода, то контрольной лампой в проводах под напряжением определите фазу (контрольная лампа загорится) и ноль (контрольная лампа не загорится). Не забудьте после этого снова обесточить проводку!
Немного расслабьте отверткой лапки-распорки и вставьте прибор в подрозетник, после этого винты на лапках нужно снова зажать. Зажимайте до тех пор, пока выключатель не будет надежно зафиксирован в стене.
Последняя операция – накладываете обрамление и защелкиваете его пластмассовым фиксатором, устанавливаете клавиши.
Включите электричество и проверьте работу прибора.
Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника
Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.
За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника
Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Разбор выключателя света
Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.
Двухклавишный выключатель
- Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
- Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
- Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.
Одноклавишный выключатель
- Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
- Снять декоративную крышку.
- Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
- С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.
Выключатель старого типа
Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:
- Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
- Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
- Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
- Выньте провода из двух отверстий по бокам.
Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.
