Как установить счетчик на отопление в квартире

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет

Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Виды тепловых счетчиков

Виды тепловых счетчиков

Перед тем как установить отопительный счетчик в квартиру необходимо правильно подобрать его модель. В настоящее время производители предлагают несколько вариантов этих приборов учета тепловой энергии. Они отличаются принципом снятия показаний, точностью и стоимостью.

Учитывая общий принцип работы счетчика для отопления, все они состоят из трех отдельных элементов:

• Блок учета расхода теплой воды;
• Два температурных датчика;
• Электронный блок обработки поступившей информации от первых двух устройств.

Разница между моделями счетчиков отопления для батареи заключается в принципе снятия показания прибора учета объема теплоносителя. Остальные компоненты имеют незначительные расхождения между фактическими и расчетными данными о температуре горячей и остывшей воды.

На выбор теплового счетчика на теплоснабжение в квартире не влияет размер электронного блока. Он может располагаться в удалении от места монтажа прибора учета расхода воды.

Механические тепловые счетчики

Это самые простые и доступные устройства для комплектации счетчиков центрального теплоснабжения. Они работают по принципу преобразования поступательного движения теплоносителя во вращательное движение блока учета расхода.

В зависимости от принципа работы механические счетчики на отопление разделяются на несколько типов:

Основным недостатком этих приборов является высокая погрешность при резких изменениях скорости движения воды. Также нужно учитывать, что вращательный элемент создает путь и небольшое гидравлическое сопротивление. Большое влияние на качество работы индивидуального счётчика теплоснабжения оказывает состав теплоносителя. Для жесткой воды механические модели не подходят. В этом случае их необходимо заменить бесконтактными аналогами.

Средняя стоимость механических (тахометрических) моделей колеблется от 4 до 9,5 тыс. рублей.

Проще всего обмануть механический счетчик отопления. Для этого достаточно установить на него мощные неодимовые магниты. Но помимо возможно штрафа такая «модернизация» может привести к быстрому выходу устройства из строя.

Вихревые тепловые счетчики

Лучшим вариантом работы счетчика отопления считается снятие текущих показаний без прямого воздействия на поток теплоносителя. К разряду подобных устройств можно отнести вихревые модели.

Его принцип работы основан на анализе вихревых аномалий, которые возникают из-за искусственного препятствия. Такая конструкция позволяет с высокой точностью получать показания объема воды, прошедшей через устройство. Также нужно отметить следующие положительные качества вихревого теплового счетчика для радиаторов отопления:

• Необязательное наличие прямых участков. Это условие необходимо выполнять только для механических моделей приборов учета;
• Состав воды не повлияет на погрешность, а также не скажется на состоянии счетчика;
• Наличие металлических примесей не скажется на точности.

Однако нужно учитывать и недостатки этого прибора учета. К ним относится влияние воздушных пробок на погрешность. Также высокая стоимость вихревых приборов учета делают их непопулярными для установки в систему учета отопления в частных домах и квартирах. Чаще всего их применяют в производственной и коммерческой сфере. В отличие от механических моделей положение вихревого счетчика не влияет на его работу.

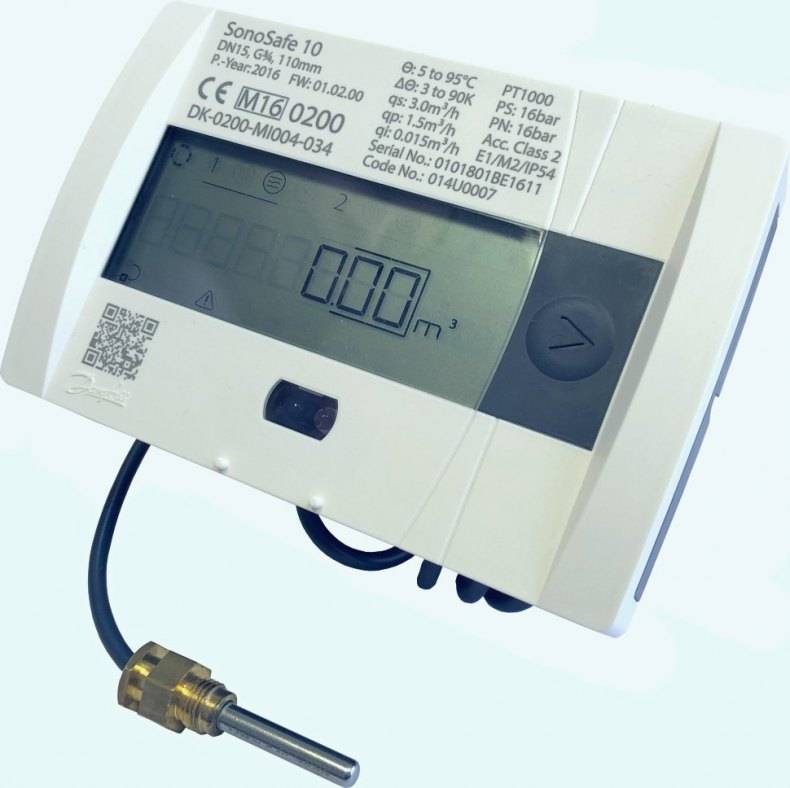

Ультразвуковые тепловые счетчики

Самый непопулярный вид тепловых счетчиков. Они работают по принципу изменения времени прохождения звукового сигнала через жидкость. Это в свою очередь зависит от ее скорости.

На точность снятия показаний влияет конструкция центрального блока. Она может быть следующих типов:

Важным нюансом является чистота теплоносителя. В нем должны отсутствовать сторонние примеси в виде окалин, ржавчины или большого содержания металла. В противном случае значительно ухудшится точность показания прибора. Поэтому ультразвуковые модели в большей мере применяются в замкнутых системах, где учет расхода воды необходим для организации производственного процесса.

Даже установка хорошей системы фильтрации не даст полной гарантии отсутствия в теплоносителей сторонних примесей. Потому лучше всего воздержаться от монтажа ультразвуковых счетчиков для дома или квартиры.

Выгодно ли ставить индивидуальные теплосчетчики

После того как вы пройдете все перипетии оформления документов, установки тепломера и его сдачи – приемки в эксплуатацию, получите такие преимущества:

• оплата тепла, использованного именно вами, а не каких-то усредненных расходов по всему зданию;
• появится возможность экономить тепловую энергию, когда она не требуется;
• вкладывая деньги в утепление стен квартиры, вы не только защитите жилище от холода, но и станете меньше платить за обогрев по факту.

Окупаемость проекта зависит от многих факторов, начиная от того, сколько стоит счетчик на отопление и услуги по установке. Практика показывает, что оплата по прибору уменьшается в среднем на 25—30% по сравнению с тарифами, применяемыми при отсутствии теплосчетчиков.

Такая термоголовка позволяет не только регулировать температуру, но и менять ее по времени суток Контроль над реальным расходом тепла – первый шаг к его экономии. Второй – установка на батареи клапанов с термоголовками, ограничивающими нагрев воздуха в комнатах, о чем подробно рассказано в этой статье. Если же купить программируемые термоголовки, то на время вашего отсутствия температуру в помещениях можно снизить на 3—4 °С. Третий шаг – теплоизоляция стен и потолков с полами (при необходимости).

Общедомовые и индивидуальные счетчики

Тепловой счетчик может быть установлен на:

• центральном коллекторе многоэтажного дома – учитывается тепло, полученное всеми квартирами, подключенными к стояку;
• отдельных патрубках – регистрируется ресурс, поступающий в конкретную квартиру.

Ультразвуковые приборы используются индивидуально. Механические, электромагнитные и вихревые устройства могут быть установлены и на весь дом, и на отдельную квартиру.

Читайте в отдельной статье: Счетчики горячей воды с термодатчиком и их особенности.

Общедомовые

Общедомовой счетчик тепла присоединяется к магистральному стояку, который находится в подвале и подает тепло ко всем квартирам. Как рассчитать отопление в квартире по счетчику? Учет затрат ведется следующим образом:

1. В определенное число месяца снимаются текущие показания теплосчетчика.
2. Находится разница между ними и предыдущими количеством гигакалорий.
3. Полученное число умножается на действующий тариф, назначенный государством.
4. Сумма разделяется между квартирами пропорционально их площади.

В итоге жильцы платят за тепло, которое поступило в их квартиры, а также пошло на обогрев лестничных площадок, подвала, чердака и так далее. Общедомовые счетчики стоят дорого. Цена самого прибора может достигать 150000 руб., кроме того, требуются расходы на его установку и обслуживание. Все затраты разделяются поровну между квартирами. Во многих случаях жильцам разрешают выплачивать сумму частями в течение некоторого времени.

Общедомовой ультразвуковой счетчик

Индивидуальные

При всех своих преимуществах общедомовые счетчики отопления имеют некоторые недостатки:

• для установки прибора необходимо согласие всех жильцов, получить которое иногда бывает невозможно;
• устройство не учитывает неравномерность распределения тепла – в утепленных квартирах, которые находятся в середине дома, температура будет выше, чем в угловых и «продуваемых», но оплата одинакова для всех (с учетом площади);
• даже при наличии термостатов на батареях прикручивать их с целью экономии не имеет смысла, так как на сумму платежа за отопление это не влияет.

Решить перечисленные проблемы помогут счетчики на батареи отопления в квартире. Расходы на приобретение, установку и текущий ремонт прибора полностью ложатся на плечи хозяина жилья, но он получает возможность четко контролировать получение тепла самостоятельно. Прибор монтируется на индивидуальный стояк, подающий теплоноситель в квартиру.

Перед тем как принять решение, следует выяснить, можно ли поставить счетчик отопления в квартире? Дело в том, что в большинстве старых домов разводка от стояка идет вертикально, то есть к каждому радиатору подходит своя труба. Получается, что на все из них нужно поставить приборы. Но это очень дорого, кроме того, согласовать показания множества счетчиков практически невозможно. Выход из ситуации – монтаж распределителей на все радиаторы. Эти приборы определяют разницу температур на поверхности батареи и в комнате.

Распределитель на радиатор

Однако не все эксплуатационные конторы принимают такие показания для учета полученного тепла и расчета стоимости услуг. При горизонтальной разводке системы отопления можно устанавливать любой вид счетчика.

Ряд требований к установке измерительного оборудования

Есть правила, невыполнение которых сведет на нет всю выгоду от установки теплосчетчика.

Как поставить счетчик тепла в квартире правильно? В данном случае нужно опираться на инструкцию, которая сопровождает технику, и разработанную проектную документацию.

Некоторые тонкости правильной установки техники:

• прибор располагается таким образом, чтобы к нему был свободный доступ для снятия замеров и сервисного обслуживания;
• счетчик устанавливается на ровном участке разводки отопления. Длины трубы контура должно быть достаточно, чтобы в теплоносителе не возникало волновых возмущений при перемещении. Это отрицательно скажется на качестве замеров;
• устанавливать датчик температуры нужно таким образом, чтобы его чувствительный элемент доходил до середины поперечного сечения трубы;
• завоздушивание системы может нарушить работу прибора. Для предотвращения попадания пузырьков воздуха на чувствительные элементы в контур отопления перед счетчиком монтируется штуцер;
• для упрощенного демонтажа оборудования устанавливаются перед ним и за ним шаровые краны.

Качество теплоносителя централизованной системы отопления всегда оставляет желать лучшего. Чтобы исключить попадание мусора в измерительную технику, перед нею по ходу движения теплоносителя устанавливается фильтр. Также читают: «Виды фильтров для систем отопления: магнитный, полифосфатный, грязевик«.

Что такое терморегуляторы?

Автоматический терморегулятор – это система управления уровнем обогрева радиаторов. Регуляторы устанавливаются на трубы системы отопления перед каждой батареей для того, чтобы поддерживать определенную температуру в комнатах. Терморегуляторы автоматически включают или выключают радиаторы. При наличии теплосчетчиков эта система помогает сэкономить на потреблении тепла.

Терморегуляторы можно установить в любой квартире вне зависимости от системы отопления: центральной, домовой или поквартирной.

Правда, при поквартирной системе владельцы могут настраивать температуру в квартире на индивидуальном котле. Поэтому терморегуляторы нужны, только если они хотят поддерживать разную температуру в комнатах, например, в гостиной +19, а в детской +21 градус.

Автоматические терморегуляторы следует устанавливать вместе с батареями. Если делать это после установки радиаторов, придется перекрывать воду в системе отопления. Удобно, если на радиаторах стоят шаровые краны, которые отключают батареи от системы отопления, не мешая соседям. Если шаровых кранов нет, придется перекрывать весь стояк.

Определение и виды теплосчетчиков

Теплосчетчик – прибор для определения количества тепла, измерения массы и параметров теплоносителя, состоящий из вычислителя, счетчика количества воды, двух температурных датчиков.

По способу учета потребляемого тепла теплосчетчики делят на 4 вида:

• Механические;
• Электромагнитные;
• Ультразвуковые;
• Вихревые.

Механические счетчики

Для определения температуры ставят датчики на обе трубы: подачи и «обратки».

• Механические средства измерения являются наиболее популярными. Они не требуют питания от электросети.
• Жильцы квартир могут самостоятельно подключить их. При передаче показаний не влияет окружающая среда, данные передаются стабильно.
• При всех положительных моментах есть существенный недостаток – маленький срок эксплуатации, который составляет не более 5 лет.
• В данном случае специалисты сантехники советуют устанавливать фильтры для воды.

Цена теплосчетчиков такого вида варьирует от 3300 рублей до 15500 рублей.

Электромагнитные теплосчетчики

Они рассчитаны для установки на общедомовых территориях, в помещениях с большой площадью, офисах для учета значительных объемов тепла. Работа измерительного устройства основана на образования электрического тока путем прохождения теплоносителя через магнитное поле.

• Электромагнитные приборы измерения надежны, с высокой точностью показаний. При монтаже занимают немного места; могут пропускать большой поток воды.
• К недостаткам относят зависимость этих теплосчетчиков от работающих поблизости электрооборудования и электроприборов – возникают помехи, а также от наличия в воде примесей, особенно железа. При данных обстоятельствах показания могут быть неточными.

Ультразвуковые теплосчетчики

Принцип работы похож на механический прибор, но расход тепла определяют при помощи ультразвукового сигнала. Сам счетчик состоит из двух частей: излучателя и приемника, которые устанавливают на строго определенном расстоянии.

Преимуществами являются доступная цена и долговечность. Но при монтаже ультразвукового теплосчетчика должны строго соблюдаться нормы, прописанные в инструкциях, чем усложняется установка данного вида средства измерения. Монтажные работы проводят только специалисты.

Вихревые теплосчетчики

Вихревые счетчики – это приборы, определяющие расход тепла при помощи вихрей или препятствий, которые создаются при движении воды и пара. Состоят из треугольной призмы, измерительного электрода и постоянного магнита.

Монтируют их и на вертикальные и на горизонтальные трубы. Не влияют на работу теплосчетчиков различные засорения в трубах: накипи, ржавчина. Но, показания приборов могут быть неправильными, если в систему отопления попал воздух.

Кто сколько должен платить за отопление

Получается, что в домах, которые введены в эксплуатацию с 2012 года и позже, теплосчетчики должны быть по умолчанию в каждой квартире – застройщики обязаны их устанавливать. При этом если проектная документация на многоквартирный дом была разработана до 2012 года и не включала установку ИПУ тепловой энергии, а дом был построен и введен в эксплуатацию позднее, то обязанность установки ИПУ у застройщика отсутствует, такова судебная практика.
При капитальном ремонте внутридомовых инженерных систем теплоснабжения с 2012 года, если есть техническая возможность, дома также должны оборудоваться счетчиками тепловой энергии. Однако программа капитального ремонта не предусматривает такой вид работ (ЖК РФ, статья 166).
Обладатели квартир в оборудованных приборами учета домах должны платить по своим индивидуальным показаниям, даже если кто-то из соседей демонтировал счетчики в своей квартире. Потребленная тепловая энергия, предоставленная на общедомовые нужды, также должна быть оплачена всеми собственниками МКД, независимо от наличия или отсутствия ИПУ.
Жильцы, которые самовольно сняли счетчики, должны платить за отопление по установленным нормативам. Такое решение принял Конституционный суд РФ.
В тех домах, что введены в эксплуатацию ранее 2012 года, где еще не проводился капитальный ремонт или проводился, но нет технической возможности установить общедомовые счетчики тепла, плату за отопление будут начислять по нормативам.
Если есть техническая возможность установить распределители, то для того чтобы расчет затрат на отопление вели по показаниям распределителей, нужно оборудовать ими хотя бы 50% квартир в доме (при этом хотя бы в одной квартире должен быть установлен ИПУ тепла).
Обязанность по оплате услуги по отоплению, которое идет на общедомовые нужды, остается всегда.
Если есть общедомовой счетчик тепловой энергии, но нет ни одного распределителя и ни одного ИПУ тепла, общие показания будут делиться на все квартиры.

Формулы для расчета платы за отопление можно посмотреть в Приложении № 2 к “Правилам предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов”, утвержденным Постановлением Правительства РФ от 06.05.2011 № 354.

Порядок действий по установке

Пошагово разберем, как поставить счетчик на отопление.

1. Обращение в управляющую компанию с просьбой разрешить установку теплосчетчика. Делают это в письменной форме. К заявлению прилагаются копии техпаспорта на квартиру и документов, подтверждающих права собственников жилплощади.
2. Получение техусловий. УК проверяет техническую возможность подключения, и в случае положительного решения выдает ТУ на монтаж расходомера.
3. Согласование полученных документов с теплоснабжающей организацией.

На любом из этих этапов есть вероятность отказа. Поэтому до момента получения полного пакета разрешительной документации не надо покупать теплосчетчик и искать подрядчика на выполнение работ. После того как разрешение получено, покупают расходомер. Делают это в специализированном магазине. Выбирают только сертифицированную модель, забирают всю документацию и кассовые чеки.

Какой установить: индивидуальный или общедомовой?

Вариантов установки счетчика может быть два: общедомовой тепломер или индивидуальный в квартиру. И каждого варианта свои преимущества и недостатки.

Вариант № 1 – общедомовой тепловой счетчик. Для жильцов многоквартирного дома учет тепла можно вести установив общедомовой тепломер на отопление в многоквартирном доме. Кстати, данное решение является наиболее дешевым. Ведь сама стоимость самого счетчика, которая является весьма приличной, и цена его монтажа будет разделена среди владельцев квартир многоэтажки. В результате сумма, которую придется заплатить, будет не столь высока.

Данные со счетчика снимаются ежемесячно. А полученную сумму распределяют между квартирами соответственно с ее площадью. Также если поставщиком услуги не соблюдается температура, которая указана в контракте, то согласно закону он обязан вернуть жильцам уплаченные деньги. Но перед тем как установить счетчик такого типа, стоит соблюсти некоторые нюансы.

Для начала нужно провести общедомовое собрание, опросить всех желающих поставить счетчик учета тепла. Необходимо обсудить особенности последующей установки тепломера, а также выбрать того кем будут сниматься показания счетчика и выписываться квитанции для оплаты тепловой энергии. Результат собрания обязательно должен быть зафиксирован в протоколе, после чего в управляющую компанию можно направить письменное заявление о желании жильцов установить прибор учета тепловой энергии.

Со стороны монтажа наиболее экономичными являются общедомовые тепловые счетчики на отопление. Но есть ряд моментов, которые уменьшают его эффективность по экономии бюджетных средств в дальнейшем. Например, теплопотери могут возникнуть из-за слабо утепленных подъездов или квартир других жильцов, и за тепло придется платить больше.

Вариант № 2 – индивидуальные приборы учета. Несомненно, обустройство общедомового тепломера дешевле, однако в дальнейшем особого экономического эффекта от него ждать не стоит. По этой причине многие потребители выбирают индивидуальные теплосчетчики , монтаж которых осуществляется непосредственно в квартире. Монтаж такого прибора стоит гораздо дороже, но и результат от его использования гораздо выше. За тепло будете платить меньше, чем по общедомовому счетчику!

Важно понимать, как работает счетчик отопления: на каждый радиатор в квартире монтируется распределитель. Их задача состоит в фиксировании температуры и ее перепадов в течение месяца

Исходя из этих данных, рассчитывается оплата тепловой энергии.

Но прежде чем начинать какие-либо подготовительные мероприятия для установки прибора учета, нужно ознакомиться с некоторыми техническими ограничениями. Теплосчетчик устанавливается на стояк, который ведет в квартиру. Старые многоквартирные дома зачастую оборудованы вертикальной разводкой труб. Из этого следует, что в квартиру может входить несколько стояков, на каждый из которых нужно монтировать тепломер, что весьма существенно бьет по бюджету. Выходом из такой ситуации может стать установка специальных счетчиков на радиаторы отопления.

Производители тепломеров рекомендуют в домах с вертикальной разводкой монтировать так называемые распределители, задачей которых является замер расхода теплоносителя, основываясь на разности температур, на поверхности радиатора и в воздухе помещения.

Здания, где выполнена горизонтальная разводка, монтаж любых тепломеров ничем не осложнен. Компактные устройства устанавливаются на трубу, которая подает теплоноситель в жилое помещение. Иногда бывает, что теплосчётчики устанавливаются на обратном трубопроводе, у них другой принцип работы.
