Вентиляция в металлическом гараже
Металлический гараж, также как и кирпичный, требует устройства вытяжки. Это необходимо для удаления излишней влаги, способствующей разрушению крыши строения.
В зимний период из-за излишков влажного воздуха происходит его конденсация. При этом минусовые температуры создают ледяную корку, которая разрушает структуру металла и способствует отслоению лакокрасочного слоя.
Летний период тоже неблагоприятен для гаража, у которого отсутствует вытяжка. Влага, скапливающаяся под крышей, создаёт повышенную коррозию металла и значительно сокращает срок службы.
Простая вентиляция металлического гаража
Решением проблем с вентиляцией станет простое, но очень эффективное решение. Требуется просверлить электродрелью несколько отверстий в стенках.
Для обеспечения притока отверстия сверлятся внизу боковой или передней стенки гаража. Устройство вытяжки обеспечивается устройством отверстий в верхней части (под потолком помещения) стены. Такая система позволяет организовать циркуляцию свежего кислорода.
Для декоративной отделки следует приобрести вентиляционные решётки. Установить их очень легко, просверлив предварительно по периметру вентиляционных отверстий дырки под крепёж.
Подготовка чертежей
Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.
Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.
Рассчитать объем вентиляционной системы гаража довольно просто.
Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг
Где:
L – потребление в час, м3/ч;
n – норматив смен объемов воздуха в гараже;
Vг – полный объем воздуха в боксе, м3.
Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.
Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

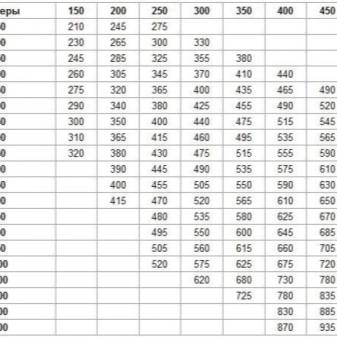

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.
Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.
Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.
В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.
Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.
Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.
Расчет диаметров вентиляционных отверстий выполняется следующим образом.
- При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
- При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.
Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.
Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
Материалы и оборудование для устройства вентиляции в гараже
Конечно, наиболее важными деталями вентиляции являются воздуховоды. И для того, чтобы не переплачивать лишних денег на их приобретение, многие монтируют вентиляцию в гаражах из канализационных труб. При этом, помимо дешевизны этого материала, он еще и достаточно надежен, а значит его применение наиболее оптимально. А мы сейчас попробуем сравнить стоимость не только воздуховодов из различного материала, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и прогревать его
Для начала обратим внимание на трубы для вентиляции гаража
| Наименование | Размер | Материал | Стоимость, руб. |
| Труба | 110х3000 | ПВХ | 400 |
| Труба | 110х3000 | Латунь | 1100 |
| Воздуховод | 250х1000 | Алюминий | 340 |
| Воздуховод | 204х60х1000 | Пластик | 160 |
А теперь рассмотрим нагнетатели различных типов.
| Наименование | Модель | Производительность |
| Рекуператор | Прана—250 | 650 м3/ч |
Рекуператор «PRANA-250» | ||
| Приточная вентиляция | Селенга | 600 м3/ч |
Вентиляционная установка VentMachine Селенга |
Таким образом приобретение установки с подогревом становится довольно затратным предприятием
Именно по этой причине стоит обратить внимание на возможность ее изготовления своими руками. Ведь обычный вентилятор для вытяжки в гараже обойдется в гораздо меньшую сумму
Тем более, что их ассортимент на российских прилавках достаточно широк. Средняя цена, за которую можно приобрести вытяжной вентилятор для гаража колеблется в диапазоне от 1500 до 4000 руб.
Ассортимент пластиковых труб для вентиляции
Как сделать эффективной естественную вентиляцию
Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:
- Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
- Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
- Для обеспечения вентилирования помещения площадью в 15 м2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.
Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».
Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.
Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.
Как сделать воздухообменную шахту в автомобильной яме
Большинство гаражей имеют ремонтную яму. Она позволяет исправить любые неисправности автомобильной системы. Сделать вентиляцию ямы в гараже достаточно просто.
Для этого понадобится:
- элементы пластикового трубопровода;
- ножовка;
- саморезы;
- металлический профиль;
- бетонный раствор;
- подробный проект;
- прибор для принудительной вентиляции.
Рабочий процесс делится на следующие этапы:
В нижней части одной из стен, мы делаем отверстие для воздухообменной шахты. Диаметр трубы в это случае должен быть более 20 см.
Начинаем собирать пластиковую шахту. Обеспечить бесперебойный поток свежего воздуха способны конструкции прямого хода. Здесь не рекомендуется сооружать слишком длинные линии с множеством поворотов. Одну часть помещаем в подготовленное отверстие. После этого, всю конструкцию укладывают в яму и заливаем бетонным раствором.
Один конец трубопровода будет находиться за пределами помещения, а другой в автомобильной яме.
Завершающим этапом, будет фиксация вентилятора на внутренней части трубы. Более усовершенствованные модели имеют регуляторы мощности, которые помогают контролировать уровень подачи свежего кислорода. На фото вентиляции в гараже запечатлен весь рабочий процесс.
Требования
В СНиП говорится, что свежий воздух должен подаваться внутрь гаража в количестве 180 л/час. В соответствии с требованиями, указанными в документе СНиП 21-02*99, любые хозяйственные строения (в том числе гаража) должны быть оборудованы подходящими вентиляционными коммуникациями.
Невзирая на сложность конструкции, вентиляция должна быть как в обогреваемом, так и в неотапливаемом гараже. В соответствии с нормативами, поступающий объём чистого воздуха должен в течение суток 6-10 раз обновлять весь внутренний объём помещения.
Это интересно: Как сделать вентиляцию в бане — вытяжка для парилки, сауны, предбанника, устройство и схема, пошаговое руководство и видео
Пошаговая монтажная инструкция
Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.
Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду
Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.
Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.
Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.
Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)
Обустройство вентиляции в подвале гаража проводим в два этапа.
Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.
Этап #1 — сверление отверстий
Придерживаемся следующей последовательности действий:
- Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
- Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
- На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
- Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
- На крыше гаража повторяем операции пункта 3.
- Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.
На этом наиболее трудоемкая часть работы завершена.
Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор
Этап #2 — монтаж труб и вентилятора
Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

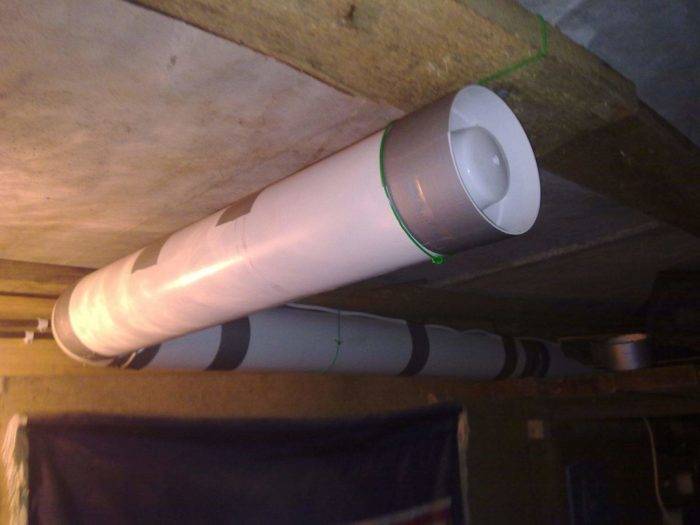

- Закрепляем вентилятор внутри одного из съемных отрезков трубы.

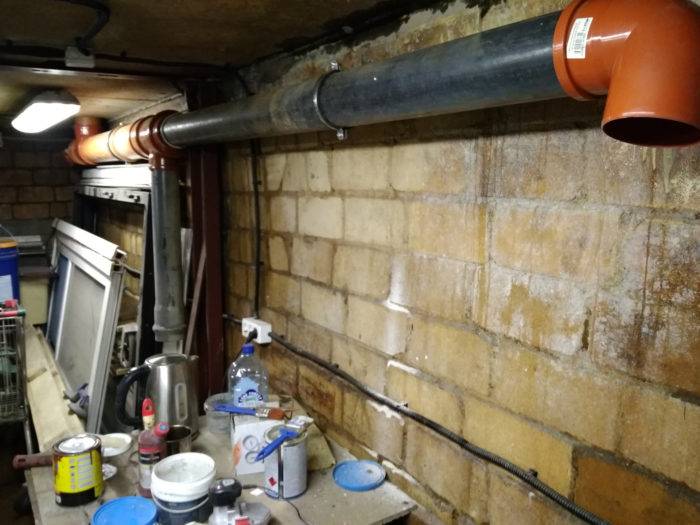

- Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
- Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
- Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
- Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
- Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.
Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.
Как сделать естественную вентиляцию своими руками
Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.
Правила обустройства сети:
- Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
- Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
- Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
- Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.
Выбор схемы вентиляции и расчет
Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.
Условия:
- простота выполнения;
- доступность ремонта;
- максимальный воздухообмен;
- сниженные потери тепла;
- возможность переустройства сети.
Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.
Расчет диаметра вентиляционных каналов выполняется двумя способами:
- По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
- По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.
Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:
- приточное отверстие расположить с наветренной стороны;
- выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
- сверху патрубок защитить решеткой;
- вытяжка располагается по диагонали как можно дальше от приточного отверстия;
- обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
- вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
- воздуховод защитить грибком и сеткой.
Инструменты и материалы
Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:
- труба притока диаметром до 250 мм;
- труба вытяжки диаметром до 250 мм;
- емкость для сбора конденсата;
- сетки и решетки для патрубков;
- теплоизоляционный материал;
- герметик;
- перфоратор;
- доборные элементы.
Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.
Монтаж и проверка вентиляции
Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.
Как обустраивается вентиляция в гараже своими руками поэтапно:
- Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
- Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
- Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
- Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.
Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.
Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.
