Бурение скважины на воду своими руками – методы и необходимые инструменты

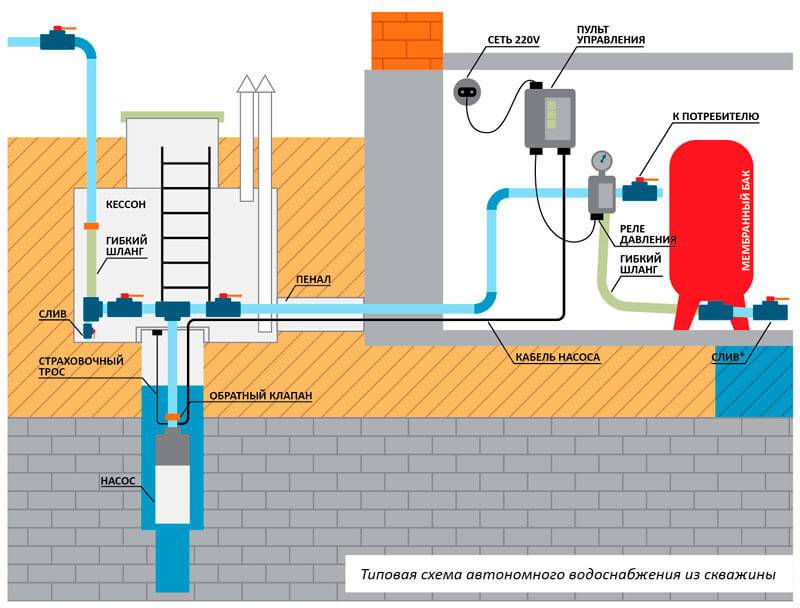

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

А как сделать, чтобы ваша вода из скважины всегда была чистой, прочтите нашу статью какие бывают фильтры для очистки воды из скважины.

Ручное бурение – абиссинский колодец

Другое название – скважина-игла. Скважина своими руками бурится с применением перфорации, то есть с глубинными фильтрами, отчего частицы грунта остаются внизу, а наверх поступает практически чистая вода. Суть сводится к постепенному забиванию трубы, после того как конструкция достигла водоносных пластов.

Среди главных преимуществ варианта – расположение. Артезианская скважина с успехом располагается в подвале дома. Однако, низкая производительность – 30 л/час, не ставит ее в разряд популярных, если речь идет о жилом участке.

Как происходит бурение артезианских скважин на воду:

1. Игла собирается из труб разного сечения, соединенных муфтами. Чтобы сопряжения были герметичными, в качестве прокладок используют паклю, ленту-фум или силиконовый герметик. Верхний конец закрывается оголовком, чтобы ударная сила приходилась на него.
2. Нижний конец иглы оснащается фильтром либо в трубе просверливаются отверстия, с последующим закрытием их специальной сетью, через которые частицы гарантированно не выйдут на поверхность.
3. Затем бурят скважину для воды.Забивку иглы начинают после того как она достигла сырого грунта. Для работы перфорационным способом применяют бабку и прут, нанося удары по последнему.

ПОСМОТРЕТЬ ВИДЕО

Бур своими руками

Сделать бур для скважины своими руками не очень сложно. Для этого потребуется труба, диск от пилорамы, металлический лист толщиною 2-3 мм, электроды для сварки. В первую очередь готовится рабочая поверхность инструмента – ножи.

• Диск разрезается на две половинки.
• Из листа железа вырезается круг диаметром меньше диска, но больше трубы. В нем делается отверстие под диаметр трубы.
• Круг разрезается пополам.
• Теперь половинки устанавливаются к трубе по разные стороны под небольшим углом, но в разных направлениях. Крепление производится сваркой.
• На половинках диска делаются посадочные отверстие по два с каждой стороны.
• Каждый диск укладывается на приваренную половинку круга, и через отверстия делаются пометки, в которых также делаются отверстия.
• Теперь надо половинки диска уложить на половинки круга, чтобы их отверстия совпали. Через них делается крепление болтами.
• К противоположному краю трубы приваривается резьбовая муфта, она будет соединять между собой штанги бура. Соответственно к другим штангам (трубам) надо с одной стороны приварить сгон, соответствующей резьбе муфты, а с другой стороны приваривается сама муфта.
• Чтобы вращать ручной бур надо будет изготовить специальную рукоятку. Это будет сгон, на который перпендикулярно будет приварена труба диаметром 20-25 мм.

Самодельный бур

Таким устройством глубокие скважины не пробурить, но до 10 м – не проблема. При этом необходимо будет вбуриваться в землю на несколько сантиметров (30-40), после чего его вытаскивать, чтобы освободить от налипшей земли.

Стакан-бур также изготавливается просто из обычной трубы с толщиною стенки не меньше 2 мм. Просто берется отрезок трубы и с одной стороны затачивается вовнутрь. Можно нарезать на конце зубья с точно такой же заточкой. Противоположный край надо заглушить и прикрепить к торцу крюк или ушко, к которому будет соединяться трос буровой установки. Обязательно делаются продольные пазы, через которые можно будет удалять грунт.

Стакан-бур

Ложка-бур изготавливается из толстостенной трубы. С одной стороны трубу разрезают так, чтобы образовались лепестки. Их обязательно затачивают, делая острую кромку. Сюда же приваривается сверло большого диаметра. Обязательно делается продольный вырез, через который будет удаляться почва, выбранная из скважины.

С противоположной стороны бур заглушается и делается приспособления для подвеса к тросу. Если требуется пробурить скважину большого диаметра, то бур-ложку можно сделать из газового баллона.

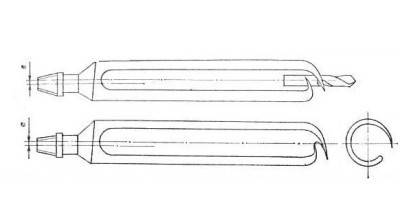

Чертеж ложки-бура

Итак, был разобран вопрос, как самому пробурить скважину для воды. Было рассмотрено несколько технологий, каждая из которых отличается используемым рабочим инструментом. Именно правильный выбор инструмента в соответствии с типом грунта гарантирует качество проводимых буровых работ.

https://youtube.com/watch?v=0N_KOvdK2xU

Способы утепления наружных магистралей

Самый надёжный способ защитить трубы от замерзания — прокладка ниже уровня промерзания грунта. Но в силу многих объективных причин такое не всегда возможно. Для того, чтобы уберечься от мороза нужно использовать комплексную защиту. В неё входят изоляция труб в сочетании с использованием саморегулирующихся электрических подогревающих кабелей. Для пассивной защиты труб имеет смысл применять твёрдые скорлупы из пенополистирола соответствующего внутреннего диаметра с толщиной наружной оболочки до 8 см.

Саморегулирующийся кабель закрепляется на трубе, предварительно оклеенной алюминиевой лентой (это касается ПЭ труб) для лучшего теплообмена. Для труб, диаметром до 50 мм допускается закрепление кабеля вдоль трубы. Трубы свыше 50 мм нужно оборачивать кабелем по спирали. Такой подход обеспечивает защиту наружных магистралей при температурах до -60 градусов! Кабель не перегреет трубу, т.к. имеет встроенные датчики температуры, рассредоточенные по его длине и установленные на поддержание температуры воды внутри трубы на отметке +5 градусов.

Такой кабель достаточно включить осенью и выключить весной. На сегодняшний день это самый эффективный способ борьбы с морозом, если трубопроводы проходят близко к поверхности грунта или имеются наружные вводы в дом. ПЭ трубы, равно как и все другие виды пластиковых и металлопластиковых труб долго промерзают, но так же долго оттаивают. Несмотря на то, что будучи замороженными, они редко повреждаются, каждый, кто хоть раз испытал на себе удар морозной стихии, предпочитает саморегулирующийся кабель всем другим видам утепления.

Недостаток такой системы защиты очевиден — при отсутствии напряжения в сети он не работает. Но для комфортной и безопасной жизни за городом нужно иметь на этот случай альтернативный источник электропитания. Ведь современный загородный дом оборудован множеством систем, использующих электричество. А выбор источников питания очень разнообразен — от традиционных бензиновых электростанций, до аккумуляторных ИБП или электроустановок, работающих на сжиженном газе.

Скважина на воду своими руками

Как пробурить абиссинскую скважину своими руками, наверняка знает каждый, потому что это по сути обычный колодец. Но бывают и другие типы скважин, создание которых — это уже более сложный процесс.

В настоящее время применяются различные технологии для получения источника воды, источники подразделяются на следующие виды:

Создание колодца. Такой вариант используется в основном в тех случаях, когда по близости имеется родник. В таком случае у вас всегда будет 2-3 кубических метра чистой воды.

Фильтровая скважина. Для бурения скважины понадобится труба диаметром 100 миллиметров с фильтрующей сеточкой. Шнеком пробуривается скважина, а далее в нее вставляется труба.

Безфильтровая скважина. Чтобы получить чистую воду нужно пробурить скважину через слой известняка, как правило, его глубина залегания от 50 до 100 метров.

Но цифры могут заметно различаться, поскольку грунт во всех местах лежит по-разному. Если установка обсадной трубы и бурение было произведено грамотно, то скважина будет служить 50 лет и более.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

1. Спиральный бур — он предназначен для глинистых почв.
2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
3. Бур-ложка — его применяют для песчаного грунта.
4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины

От того, насколько качественно будет все обустроено, зависит срок эксплуатации. Этот этап следует сразу после бурения. Обустройство скважины на воду начинается со спуска фильтровой колонки. В это устройство входят такие элементы, как:

Обратите внимание на следующую статью. В ней больше полезной информации – Забор из сетки рабицы своими руками.

• Фильтр;
• Отстойник;
• Труба.

Это также делается своими руками из подручных материалов, или же можно просто купить песочный фильтр в магазине. Чтобы укрепить трубу, ее обсыпают вокруг щебнем с диаметром фракций в 5 мм. При отсутствии щебня можно использовать крупнозернистый песок. Обязательно нужно делать засыпку выше, по уровню, чем высота расположения фильтра.

Фильтр служит для защиты насоса от песка и разнообразных примесей, которые могут попасть из грунтовых вод в оборудование. Если такая ситуация все же случится, то, скорее всего, насос выйдет из строя.

В то время как проводится засыпка трубы для устойчивости, следует закачивать воду в трубу. Это нужно для промывки фильтра и затрубья. Когда эта процедура будет выполнена, то появляется естественный барьер для различных примесей. После этого происходит откачка воды до тех пор, пока она не станет прозрачной. Для такой раскачки нужно использовать центробежный насос, который также можно приобрести в соответствующих магазинах.

Современные модели без проблем работают с жидкостями высокой плотности. При отсутствии специального центробежного насоса можно использовать другие варианты, но это займет больше времени и будет не столь эффективно. Если нет возможности подключить электрический насос, то можно воспользоваться ручным.

Когда прокачка завершена, насос спускают внутрь трубы. К нему подключают шланг, диаметр которого зависит от параметров скважины. Делается проверочный пуск. Если все работает, то скважина готова к последующей эксплуатации.

Как вам статья? Ваша реакция:

+1

+1

+1

+1

+1

+1

Если у вас остались вопросы, замечания или дополнения, пожалуйста, оставьте комментарий в форме ниже.

Основные этапы работ и особенности технологии

Глубина различных видов скважин

Сначала необходимо рассмотреть технологию бурения. В первую очередь роется шурф: размеры 1,5×1,5 м, глубина 2 м. Данный процесс нужно выполнить, чтобы избежать осыпания непрочного грунта. А вот чтобы стены шурфа не обсыпались, следует обшить их досками. Потом устанавливается вышка, собирается бурительная штанга. Следующий момент — с помощью специального подъемника в шурф опускается штанга и посредством вращения начинается процесс бурения (естественно, для этого потребуется участие двух человек).

Шурф: 1 — нижние лежни; 2 — нижний настил; 3 — обшивка стен шурфа; 4 — шурф 1,5×1,5 м глубиной 2—3 м; 5 — верхние лежни; 6 — верхний настил

Несколько полезных советов:

• если планируется бурение скважины меньше 20 метров, установка треноги не требуется;
• бурить скважину на воду через вязкие породы лучше желонкой, змеевиком, бур-ложкой. Что касается бур-ложки, это своеобразный цилиндр (стальной) со спиральной либо продольной прорезью, ее ось смещена относительно оси бурильной штанги. Это значит, что при вращении бура-ложки режущая кромка срезает грунт со стенок скважины, увеличивая ее диаметр;
• плавающие пески извлекаются из скважины с использованием желонки;
• через каждые 500-700 мм инструмент в обязательном порядке нужно вынимать и очищать;
• в твердых породах грунта трудно бурить скважину вручную – для облегчения задачи используется техника ударного бурения, бур-долото: крестовой, плоский;
• при ручном бурении скважины в глиняном грунте применяется спиральный бур. Он с виду похож на скрученную спираль: шаг равен диаметру.

Если достигнут водоупорный слой и пройден водоносный, процесс бурения можно прекращать. Дальше начинается подготовка скважины к полноценному функционированию. Сначала с помощью желонки скважина хорошо очищается, затем на дно опускается фильтр, а оставшееся пространство заполняется крупным песком.

Бурение скважины — трудная задача

Важным элементом любой скважины является фильтр (он представляет собой металлическую сетку), его основная функция заключается в защите от песка.

Когда фильтр, водоподъемные трубы установлены, деревянная обшивка снимается, шурф засыпается. На завершающей стадии устанавливается электрический либо ручной насос.

Процесс установки насоса в скважину

Также следует упомянуть и о капитальном ремонте скважины. Это долгий и сложный процесс, требующий больше умений, нежели на стадии бурения. Поэтому если нет необходимых знаний, лучше обратиться за помощью к профессионалам. Что касается прочистки фильтра, время от времени скважина нуждается в подобной процедуре. Сначала фильтр нужно поднять со дна, а потом его тщательно промыть. Скважина очищается желонкой от засыпки, только после этого можно опускать фильтр на место. Естественно, оставшееся пространство заполняется песком.

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Начинаем бурение

Для начала установите вышку, она должна быть в 2-3 раза выше штанги. Это прежде всего нужно для удобства извлечения штанги.

Теперь следуйте нашим указаниями по бурению:

С помощью штыковой лопаты выкопайте небольшую яму, это требуется для направления бура.

На начальной стадии бурения довольно легко бурить, вполне можно даже это сделать одному. Но в дальнейшем при погружении обсадной трубы вам обязательно понадобится помощь.

Если после первой попытки не удалось вытащить бур, то нужно повторить процедуру.

Для более детального разбора бурения, вы можете посмотреть видео как пробурить скважину для воды.

В чем заключается работа гидробура своими руками

Гидробурения скважин включает разрушение грунта с помощью буровых установок под давлением. Ее обеспечивает масса штанга и вспомогательная бурильная оснастка. Также данные инструменты промывают скважину с помощью бурового раствора.

Промывочная жидкость имеет достаточно простой состав – вода с примесью глины. Жидкость затекает во все приямки вокруг места бурения, которые предназначены для свободного передвижения воды. Буровое вещество подается в скважину с помощью мотопомпы.

Функции промывочной жидкости:

• Охлаждение буровой установки;
• Шлифовка стенок скважины;
• Вымывание грязи из источника.

Буровая колонна медленно опускается вниз. Длина инструмента увеличивается за счет подсоединения вспомогательных секций. После достижения необходимой глубины происходит промывание скважины водой. Далее в источнике монтируется насос и начинается работа скважины. Длина скважины зависит от водоносного горизонта. Наиболее дешевым вариантом считается бурение абиссинской скважины. Также отличают артезианский горизонт.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Последовательность гидробурения своими руками:

• В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
• Начинать работы лучше всего с утра.
• Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
• Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
• Далее по шлангам подается раствор к работающему буру.
• Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.
