Как рассчитать мощность газового котла отопления — пример проведения расчета + формулы

Расчет мощности электрического котла отопления

Отопительная система с применением электрокотла характеризуется рядом положительных и отрицательных особенностей: высокая стоимость топлива – электроэнергии, возможные проблемы из-за перебоев электроснабжения в сети, экологичность, простота и удобство управления, компактность оборудования.

Расчет мощности электрокотла отопления при помощи программы-калькулятора

Часто производители отопительной техники размещают на своих сайтах формулы для расчета мощности котла или даже калькуляторы, позволяющие учесть сразу несколько определяющих факторов и сделать максимально точный расчет.

Для расчета на калькуляторе, как правило, требуется следующая информация:

1. Планируемая температура в помещении.
2. Среднее значение температуры на улице самой холодной недели в году.
3. Потребность в ГВС.
4. Наличие вентиляционной системы.
5. Количество этажей.
6. Высота потолка.
7. Перекрытие верхнее и нижнее.
8. Материал . наружных стен.
9. Длина и толщина наружных стен.
10. Количество, тип и размеры окон.
11. Толщина стекла. Величина зазора между стеклами с воздухом или аргоном. Наличие на стекле теплозащитного прозрачного покрытия.

Следует учитывать, что в действительности удельная мощность отопительной системы увеличивается до значения 127 Вт/м₂ при небольшой площади дома (100-150 м₂) и снижается до 85-80 Вт/м₂ для домов площадью 400-500 м₂, что не соответствует принятому стандартному значению 100 Вт/м₂, которое обычно рекомендуется для подбора оборудования.

Это вызвано тем, что в домах с небольшой площадью неэффективно расходуется тепло. С увеличением общей площади в доме появляется больше помещений, смежных с отапливаемыми, а также без наружных стен и расположенных в глубине дома. Вследствие этого, удельные теплопотери дома несколько снижаются.

Как рассчитать мощность котла

Есть всем известная формула для произведения просчета, она выглядит так W=S*Wуд/10, но не стоит забывать о корректировке климатического характера, существует несколько общепринятых Wуд норм:

1. Эталонная выглядит так (1,0-1,1).
2. Регионы с южным климатом (0,7-0,9).
3. Северная местность (1,5-2,0).

S в формуле обозначает жилую площадь всех комнат, а выше приведенный показатель относится к удельным характеристикам.

Расчет мощности по площади дома

Для Московских регионов и самой столицы ответ будет равняться от 1,2 до 1,5. Обычный кирпичный дом в 100 кв. м. без отдельной котельной с потолками от 2,5 до 2,7 и эталонными данными климатического пояса в 1,0 рассчитывается посредством умножения площади на единицу, это дает результат 100, а полученную цифру делю на 10, что выводит 10кВт.

Примерные потери тепла в доме

Такая же постройка в северном регионе потребует аппарата в 15-20 киловатт. Я всегда советую брать 20% запаса при теплотехническом расчете, чтобы быть максимально уверенным в качественном отоплении помещений, не будет лишним выбрать оборудование в этой ситуации на 12 кВт.

Расчет по объему помещения

Действенный и точный алгоритм настройки мощности котла заключается в том, чтобы брать во внимание кубатуру отопительных комнат. Зачастую этот прием я замечал полезным в квартирах, способ основан на требованиях от СНиП. Если придерживаться правил от 23.02.2003 года, то для различных построек цифры несколько отличаются:

Если придерживаться правил от 23.02.2003 года, то для различных построек цифры несколько отличаются:

1. Кирпичный дом (0,034 кВт на кубический метр).
2. Панельная постройка (0,041 кВт на кубический метр).

Объясню расчет мощности котла на примере объекта с площадью 150 кв. м. высота потолка составляет 2,7 метра, хочу отметить, что внутри и снаружи дом не утеплялся. Теплопроизводительность по минимальным требованиям к общему объему вычисляется с помощью формулы: 2,7 умножается на 150 и 0,041, так как постройка панельного типа.

В результате можно достаточно легко получить значение характеристик котла в 16,6 кВт, этого будет вполне достаточно, чтобы качественно обогреть жилье.

Этот принцип в вопросе как подбирать котел будет полезен, если стены не утеплены, радиаторы имеют самое выгодное подключение, а количество окон не превышает 4 единиц и сконструированы по стандартному размеру

Не менее важно, чтобы соседние помещения были отапливаемыми, иначе учет всех размеров не принесет пользы, а достичь оптимальной работы системы отопления не выйдет

Расчет мощности котла с учетом дополнительных параметров

Простая формула расчета мощности

Для произведения подобных вычислений я всегда советую использовать специально разработанные калькуляторы.

Но если доверия к ним нет или все манипуляции человек привык выполнять на бумаге, то существует формула, которая выглядит так:

Все значения К – это именно те дополнительные факторы, влияющие на теплопотерю, а именно климат в регионе, вид монтажа радиатора и так далее, подобные моменты нужно учитывать.

Способ подключения навесных агрегатов под оконными проемами способен влиять на КПД системы отопления, игнорировать такие моменты нельзя

Особенно важно это при учете всех дополнительных параметров рассчитывая мощность котла. Я советую производить манипуляции с каждым помещение в отдельности, именно так будет правильнее и точнее всего. Не менее интересно то, что после такого подхода к процессу можно запросто вычислить характеристики радиаторов, функционирующих от сети, если возникнет желание поставить альтернативный тип оборудования

Не менее интересно то, что после такого подхода к процессу можно запросто вычислить характеристики радиаторов, функционирующих от сети, если возникнет желание поставить альтернативный тип оборудования.

Как учесть высоту потолков при расчетах?

Поскольку немало частных домов возводится по индивидуальным проектам, способы расчета мощности котла, приведенные выше, не подойдут. Чтобы сделать достаточно точный расчет газового котла отопления, необходимо воспользоваться формулой: МК = Qт*Кзап, где:

• МК – расчетная мощность котла, кВт;
• Qт – прогнозируемые теплопотери строения, кВт;
• Кзап – коэффициент запаса, который составляет 1,15 до 1,2, т. е. .15-20%, на которые специалисты рекомендуют увеличивать расчетную мощность котла.

Основным показателем в этой формуле являются прогнозируемые теплопотери строения. Чтобы выяснить их величину, необходимо воспользоваться еще одной формулой: Qт = V*Рt*k/860, где:

• V — объем помещения, куб.м.;
• Рt — разница внешней и внутренней температур в градусах Цельсия;
• k — коэффициент рассеивания, который зависит от теплоизоляции здания.

Коэффициент рассеивания варьируется в зависимости от типа здания:

• Для зданий без теплоизоляции, представляющих собой простые конструкции из дерева или гофрированного железа, коэффициент рассеивания составляет 3,0-4,0.
• Для конструкций с низкой теплоизоляцией, характерной для зданий с одинарной кладкой кирпича с обычными окнами и крышей коэффициент рассеивания принимают равным 2,0-2,9.
• Для домов со средним уровнем теплоизоляции, например строений с двойной кирпичной кладкой, стандартной крышей и малым количеством окон берут коэффициент рассеивания 1,0-1,9.
• Для строений с повышенной теплоизоляцией, хорошо утепленным полом, крышей, стенами и окнами с двойными стеклопакетами используют коэффициент рассеивания в пределах 0,6-0,9.

Для небольших зданий с хорошей теплоизоляцией расчетная мощность отопительного оборудования может быть совсем небольшой. Может случиться так, что на рынке просто не окажется подходящего газового котла с необходимыми характеристиками. В этом случае следует приобрести оборудование, мощность которого будет немного выше расчетной. Системы автоматического регулирования отопления помогут сгладить разницу.

Некоторые производители позаботились об удобстве клиентов и разместили на своих интернет ресурсах специальные сервисы, позволяющие без особых проблем подсчитать необходимую мощность котла. Для этого в программу-калькулятор нужно внести такие данные, как:

• температура, которая должна поддерживаться в помещении;
• средняя температура за наиболее холодную неделю в году;
• необходимость в ГВС;
• наличие или отсутствие принудительной вентиляции;
• количество этажей в доме;
• высота потолков;
• сведения о перекрытиях;
• сведения о толщине наружных стен и материалах, из которых они выполнены;
• информация о длине каждой стены;
• информация о количестве окон;
• описание типа окон: количество камер, толщина стекла и т.п;
• размеры каждого окна.

После того, как все поля заполнены, можно будет узнать расчетную мощность котла. Варианты подробных расчетов мощности котлов различного типа наглядно представлены в таблице:

В этой таблице уже рассчитаны некоторые варианты, вы можете воспользоваться ими как заранее правильными (клик по картинке для увеличения)

Как рассчитать мощность котла отопления

Проведение расчетов, как правило, доверяют квалифицированным специалистам. Это обосновано множеством нюансов, которые необходимо учесть. Но к платной услуге прибегает не каждый владелец дома, поэтому все делается самостоятельно.

Что нужно учесть для проведения расчетов

Отопительная система должна обеспечивать комфортную температуру в доме на постоянной основе. Нормой считается в соответствии с действующими регламентами +20-+22℃. Чтобы определить необходимую для этого мощность котельного оборудования, учитывайте следующее:

• информация по обслуживаемой площади;
• показания низких температур на улице в зимнее время (самая холодная неделя);
• суммарный расчет теплопотерь.

Первые два пункта легко определить самостоятельно. Здесь нужны высота потолков, длина и ширина стен, количество окон и наружных конструкций. Показания термометра можно найти в таблицах. Утечки тепла происходят через все конструкции дома. Поэтому для общего итога эффективнее будет вести расчеты для каждой комнаты отдельно и суммировать результаты. Здесь нужно учесть множество факторов, о которых речь пойдет ниже.

Как учесть высоту потолков при подсчетах?

Приведённая ниже формула пригодна в случае, когда потолки в доме стандартной высоты.

Т.е. не превышают 2,6 – 3 метра. Если же потолки выше, расчёт по площади не подойдёт.

Нужно использовать объём.

Зная объём помещения, можно высчитать прогнозируемые теплопотери (ПТ) по формуле:

ПТ = V (объём) х Pt (разность t) х k : 860.

Pt– разница средних температур на улице и в помещении. Пример: зимой в среднем держится -30 С, а в доме хочется, чтобы было 22 С. Pt = 52. Чем выше будет этот показатель, тем больше строение будет терять тепло.

k – это коэффициент рассеивания. Он зависит от стройматериалов, из которых выполнено строение:

• Дерево или гофрированное железо, без теплоизоляции = 3–4.
• Одинарная кирпичная кладка, обычные окна и крыша, средняя теплоизоляция = 2 – 2,9.
• Двойная кирпичная кладка, неплохая теплоизоляция, немного окон = 1 – 1,9.
• Отличная теплоизоляция, пластиковые окна, хорошо утеплены пол и потолок = 0,6 – 0,9.

Теперь, когда известны все основные данные, можно высчитать мощность котла по формуле:

M = ПТ х kз.

Kз в данных расчётах – это коэффициент запаса. Он равен 1,15 – 1,2 (то есть 15 — 20 %)

Пример. Кирпичный дом с неплохой теплоизоляцией, площадью 60 м2. И высотой потолков 3м.

1. Вычисляем объём. 60м2 х 3 = 180м3. Pt = 52, k = 1,5.
2. Подставляем данные в формулу: ПТ = 180 х 52 х 1,5 : 860. Пт = 16,32.
3. Умножаем этот показатель на коэффициент запаса: 16,32 х 1,2 = 19,58.
4. Округляем и получаем котёл мощностью 20 кВт.

Формула для расчета мощности котла

Во время выполнения для отопительного котла расчетов мощности конечный показатель все равно придется округлить, поскольку у приобретаемой котельной установки обязательно должен присутствовать запас мощности. По этой причине при расчетах мощности необходимо использовать следующую формулу:

W = S*Wуд, где

• S – суммарная площадь здания, которая нуждается в прогреве, определяемая включением всех помещений вне зависимости от их назначения, в кв.м.
• W – мощность котельной установки, кВт.
• Wуд. – среднестатистический показатель удельной мощности, использование подобного параметра позволяет добиться большей точности расчетов за счет корректировки показателей на основе особенностей конкретной климатической зоны, кВт/кв.м.

Этот параметр выведен на основании многолетнего опыта работы различных систем для разных территорий. Показатель, получаемый в результате перемножения площади с указанным параметром, будет соответствовать усреднённому значению мощности. При этом он подлежит обязательному округлению с учетом выше указанных особенностей.

Пример расчета мощности котла

Объектом же, для которого будут выполняться расчеты, будет выступать частный дом площадью 140 квадратных метров. В качестве региона выберем Краснодарский край. Сразу уточним, что речь идет о газовом котле, который помимо решения задачи по обогреву будет снабжать водой сантехнические приборы. Также упомянем, что расчеты проводятся для дома, где установлена система с естественной циркуляцией, в которой отсутствует высокое давление.

Для рассматриваемой ситуации удельная мощность составит 0,85 кВт/м2.

Если следовать всем правилам расчетов, то получим, что для выбранного дома промежуточный коэффициент расчета составит 14 (140 кв.м/10 кв.м.). Его определили, помня об условии, согласно которому на каждые 10 квадратных метров отапливаемых помещений должно приходиться 1 кВт тепла, вырабатываемого отопительным котлом.

Если продолжить расчеты, то получим

14 * 0.85 = 11.9 кВт.

Расчетный показатель соответствует количеству тепловой энергии, что соотносится с потребностями дома, обладающего обычными теплотехническими характеристиками. Помня о том, что в функции котельной установки будет входить обеспечение горячего водоснабжения для душа и раковины, необходимо увеличить расчетный показатель дополнительно на 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Не забываем о том, что в системе не используется циркуляционный насос, из-за чего давление в ней может колебаться. По этой причине высчитанный на прошлом этапе показатель необходимо увеличить еще на 15%, чтобы иметь запас тепла и энергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Необходимо учесть утечки тепла, которые возникнут во время работы системы. По этой причине результат необходимо округлить в большую сторону. В результате мы получим, что выбираемый отопительный котел должен иметь мощность не менее, чем 17 кВт.

Выполнять расчеты мощности для котла следует еще тогда, когда разрабатывается проект конкретного здания. Дело в том, что добиться эффективной работы отопительной системы можно при наличии необходимых условий, которые связаны с выделением топочного помещения, а также устройством в помещениях дымохода и вентиляции.

Мощность является важным параметром для отопительного котла, от которого зависит эффективность обогрева как каждого конкретного помещения, так и всего здания в целом. Причем расчет этой характеристики является достаточно сложным мероприятием, где необходимо учитывать различные факторы.

Учитывая, что рядовой владелец незнаком с большей частью параметров, которые могут повлиять на эффективность работы отопительного котла, лучше всего поручить эту работу квалифицированным специалистам. Ведь когда речь заходит о создании наиболее комфортных условий проживания и оптимизации затрат на отопление, проявлять инициативу неуместно.

Расчет мощности отопительного котла для дома

Важным фактором уюта и тепла в доме считается корректный расчет и выбор отопительного котла для него. Недостаточно мощный котел не управится с поставленной перед ним задачей и в крепкую стужу за окном, в доме станет холодно.

Отопительный котел должен возместить потери тепла дома, что бы в нем было тепло и даже иметь маленькой запас мощности на случай совсем уж экстремально невысоких температур или увеличения обогреваемой площади.

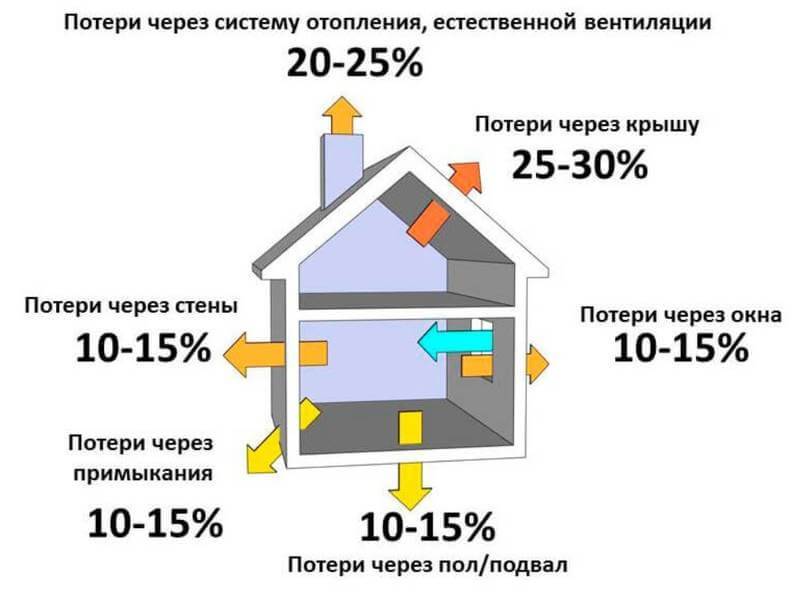

Главные потери тепла дома

Потери тепла дома в различном процентном соответствии происходят через стены, окна, крышу, пол. Тут все зависит от материала, из которого выстроена та или другая часть дома, качества утепления, пакетов из стекла, дверей, пола.

Что бы точно высчитать, куда и сколько уходит тепла из дома необходимо приложить значительные усилия и при помощи многих формул и таблиц сделать расчет. Однако в основном, такие усилия за частую становятся тщетны.

Благодаря этому мы с вами пойдём очень легким и коротким путем, которым пользуются очень часто.

Расчет мощности котла по площади личного дома

Для расчета мощности котла по площади помещения применяется простая методика. Для средних широт России и прочих стран для 10 м2 площади помещения нужно 1 кВт энергии тепла. Не трудно сосчитать мощность для всего дома. Если высказать предположение, что площадь дома 150 м2, поделив на 10, получаем 15 кВт. Выше изложенный расчёт действует при условиях потолочной высоты 2,5-2,7 метра. Если ваши потолки выше расчетных, нужно внести поправочный показатель. Чтобы отыскать показатель необходимо вашу потолочную высоту поделить на 2,7. Допустим высота вашего потолка 3 метра. 3:2.7=1.11. Полученные прежде 15 кВт умножаем на 1.11, приобретаем 16.65. В большинстве случаев округляют результат который получился в большую сторону, до 17 кВт.

Однако это ещё не все, как мы уже написали, вычисления производились для средних широт. Благодаря этому, что бы предусмотреть климатическую характерность местности, нужно внести очередной поправочный показатель:

• Для северных широт 1,7;
• Для Москвы и Подмосковья 1,3;
• Для средней полосы 1;
• Для южных регионов 0,7

Если продолжать расчёт нашего примера, то у нас выйдет: Для северных регионов 17?1,7=30 кВт/час, Для Москвы 17?1,3=22 кВт/час, Для средней полы так и остается 17 кВт/час, Для юга 17?0,7=12 кВт/час.

Расчеты мощности котла по площади одинаково применимы для различных видов котлов, независимо от применяемой им энергии. Газовые, электрические, твердотопливные и иные имеют параметр, как киловатт/час, благодаря этому выбрать его мощность очень легко, необходимо только определить необходимость дома в тепле.

Расчет мощности котла для жилой площади

Часто жильцы высотных домов отказываются от услуг обогрева компаний тепло магистралей, так как тарифы на тепло иногда неоправданно завышены, благодаря этому они ставят у себя свои отопительные котлы. Расчет мощности котла для жилой площади рассчитывается по её объему. Объем квартиры меряется в М3.

Чтобы сосчитать объем необходимо знать площадь и потолочную высоту. И по правилам приведем пример: есть жилая площадь в московском регионе площадью 75 м2, потолочная высота 2,7 метра. Вычисляем объем: 75?2,7=202,5 м3. По СНиПу для 1 м3 объема квартиры требуется: 41 Вт/час для стандартных домов из панелей,

34 Вт/час для дома из кирпича.

Допустим, наша квартира расположена в доме из панелей: 202,5?41=8302.5 вт/ч. Переводим результат который получился из ватт в киловатты: 8302.5/1000= 8,3 кВт/ч Но и это еще не все, также как и в первой методике расчета есть поправочные коэффициенты региональности (они точно такие же, как и в первом варианте)

Также в добавок к этому всему добавляется очередной показатель, это кол-во стен снаружи:

• Одна стенка, показатель 1,1;
• Две стенки, показатель 1,2;
• Три стены, показатель 1,3.

На основании вышеизложенного продолжим рассчитывать котельная мощность для уже знакомой нам квартиры: 8,3?1.3=10,79 кВт (региональный показатель). Квартира имеет две фасадные стены: 10,79?1,2=12,9 кВатт/час. Округлив результат до 13 кВт/час, получаем заветный параметр мощности котла.

Если подытожить эти два способа расчёта котла, то ещё небходимо отметить, что получаемые результаты рассчитаны для отапливания. Если котёл двухконтурный и применяется еще чтобы нагреть воду, то к мощности котла нужно добавить ещё 10-20 %. Тут зависит от возможной необходимости в горячей воде (душ или ванная).

(1 оценок, усредненное: 5,00 из 5) Загрузка.

На что обратить внимание при выборе

В зависимости от производителя конструкция котлов и их технические характеристики могут отличаться. При подборе изделия необходимо учитывать ряд факторов. Это позволит выбрать установку с высокой эффективностью и экономичностью.

Вид топлива

Современные котельные установки могут работать как от централизованной системы газоснабжения, так и от баллонов. Во втором случае используется сжиженный пропан-бутан. Подключение отопления от баллонов возможно на объектах, где централизованная система газоснабжения отсутствует.

Следует учитывать, что котлы, предназначенные для подключения к газопроводу и баллонам, отличаются по своей конструкции. Некоторые производители выпускают модели, которые при необходимости можно переоборудовать с газообразного топлива на сжиженное и наоборот.

Мощность

Перед тем, как выбрать агрегат для отопления частного дома 200 кв. м, необходимо правильно рассчитать его мощностные характеристики.

После определения минимальной допустимой мощности установки необходимо учесть ряд факторов:

1. Использование ГВС. Нагрев горячей воды требует дополнительных затрат тепловой энергии. Недостаток мощности не позволит одновременно прогревать помещение до комфортной температуры и осуществлять подачу горячего водоснабжения. В результате установка будет постоянно работать на максимальной мощности, что негативно повлияет на срок её эксплуатации.
2. Наличие теплопотерь. При выборе изделий следует учитывать, утеплены ли стены, потолок и пол здания. Большие теплопотери требуют дополнительных затрат энергии. При отсутствии утепления следует остановить свой выбор агрегата для отопления дома 200 м2 на моделях с повышенным показателем мощности.
3. Климатические условия. В зависимости от региона теплопотери в зимнее время года отличаются. Это необходимо учитывать при выборе.

Правильный расчет мощности газового котла на 200 кв. м обеспечит комфортную температуру в помещении независимо от погодных условий.

Стоимость

Цена котла для дома 200 квадратных метров отличается в зависимости от конструкции изделия, производителя, количества контуров и степени автоматизации.

Выбор модели осуществляется исходя из личных предпочтений владельцев помещения. Изделия зарубежных производителей отличаются более высокой ценой. Котлы отечественного производства имеют невысокую стоимость.

Учитывая технические характеристики котельной установки, удастся подобрать газовый котел с хорошим соотношением цены и качества.

Экономичность

Для снижения расхода топлива подбирают изделия с высоким коэффициентом полезного действия. Такие модели дают возможность максимально использовать тепловую энергию, образующуюся в результате горения газа. В зависимости от конструкции и оснащения котлы нагревают теплоноситель по-разному.

Некоторые владельцы помещений с целью экономия денежных средств устанавливают одновременно две котельные установки малой мощности в каскад.

Один котёл постоянно используется для приготовления горячего водоснабжения и отопления помещения. Второй подключается при сильном понижении температуры окружающей среды. Одновременное включение в систему двух моделей с небольшими мощностными показателями позволяет экономить потребляемое топливо.

Долговечность

На срок службы изделия влияет сфера использования и качество материалов, из которых изготовлены детали. Применение установки с недостаточной мощностью для отопления частного дома площадью 200 квадратных метров приведет к износу комплектующих.При выборе лучше отдать предпочтение котлам, изготовленным из материалов, устойчивых к коррозии. Это обеспечит бесперебойную работу установки и увеличит срок эксплуатации.

Безопасность

На рынке представлены модели с различной степенью автоматизации. Это минимизирует участие человека в работе котельного оборудования. При подборе установки необходимо учитывать особенности конструкции и приобретать дополнительное оснащение, соответствующее требованиям производителя.

Важно правильно смонтировать все узлы автоматики. Установка газового котельного оборудования проводится специалистами с высокой квалификацией и требует наличия разрешительной документации

Подключение и дальнейшее использование котлов возможно только в строгом соответствии с инструкцией по эксплуатации, предлагаемой производителем

Установка газового котельного оборудования проводится специалистами с высокой квалификацией и требует наличия разрешительной документации. Подключение и дальнейшее использование котлов возможно только в строгом соответствии с инструкцией по эксплуатации, предлагаемой производителем.
