Устройство термоголовки
Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.

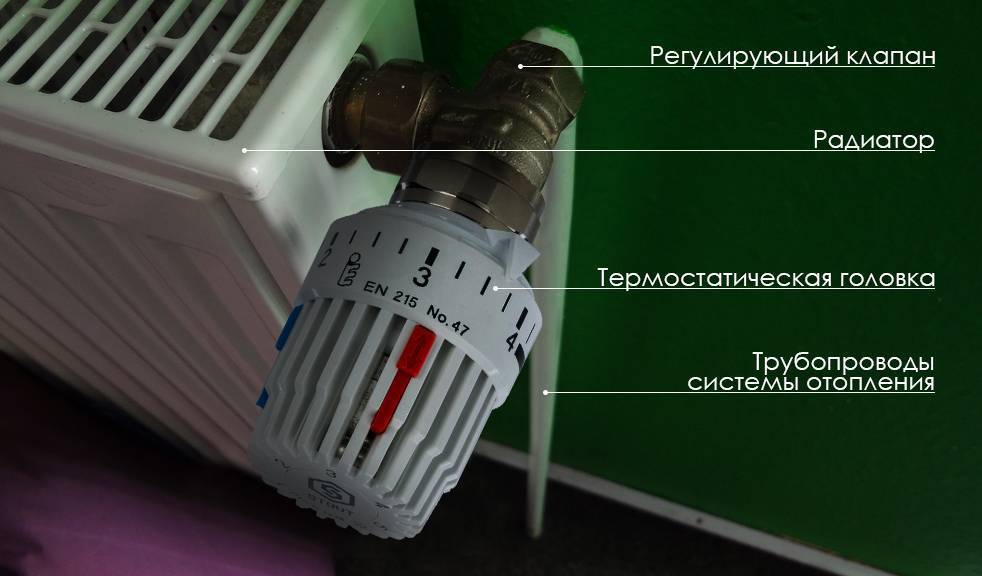

Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.
Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.
Danfoss
Эта компания является изобретателем описываемого оборудования. Уже более 60 лет продукция данного производителя олицетворяет самое лучше качество, высокую надежность и ассортимент. Эта техника помогает существенно сэкономить.
Среди популярных изделий можно выделить вентиль термостатический RA-N. Он предназначен для двухтрубных систем, оснащен встроенной функцией для предварительной настройки пропускной способности. Устройство изготовлено в прочном литом бронзовом корпусе и максимально защищено от коррозии.
Как видно, эти решения – отличный вариант, когда необходимо сэкономить на отоплении или когда в квартире или доме очень жарко. Эти устройства способны сделать жизнь более комфортной.
https://youtube.com/watch?v=AoFeBj9Yiok
Автомобили Ремень ГУР: описание и принцип работы
В каждом автомобиле есть дополнительные вспомогательные устройства – это кондиционеры, усилители рулевого управления, генераторы. Все эти элементы приводятся в действие от двигателя при помощи приводных ремней. …
Автомобили Система подачи топлива. Инжекторные системы, описание и принцип работы
Система подачи топлива нужна для поступления горючего из бензобака, его дальнейшей фильтрации, а также образования кислородно-топливной смеси с ее передачей в цилиндры двигателя. В настоящее время есть несколько видов…
Домашний уют Импульсные реле для управления освещением: описание и принцип работы
Реле — это устройство для переключения электрической цепи при изменении входных воздействий. Классический вариант представляет собой электромеханическое устройство, размыкающее или замыкающее контакты при прохождении …
Домашний уют Диваны, механизм трансформации «аккордеон»: описание и принцип работы
В современных квартирах порой не хватает места, чтобы расставить всю нужную мебель. Поэтому повсеместное распространение получили диваны, кровати трансформационного типа. Они выполняют множество функций. Это позволяет…
Домашний уют Описание и принцип работы сэндвичницы марки Maxwell MW-1552
Чтобы в любой момент быстро и вкусно накормить семью, хозяйке не нужно быть великим кулинаром. Ей достаточно просто иметь у себя на кухне бутербродницу Maxwell MW-1552. С ее помощью можно будет приготовить отличные сэ…
Технологии Общее описание и принцип работы мультиварок
Мультиваркой принято называть многофункциональный прибор, который относится к кухонной бытовой технике и позволяет в автоматическом режиме приготовить множество самых разнообразных блюд. Существует два основных их вид…
Автомобили Вибростенд для диагностики подвески автомобиля: описание, особенности и принцип работы
Различные неисправности в системах подвески автомобилей могут привести к неприятным последствиям. Автомобиль может уйти в занос при вхождении в поворот и тем самым спровоцирует серьезное ДТП. Нужно понимать, что любые…
Автомобили Двигатель турбо: описание, характеристики, принцип работы и фото
Каждый автомобилист знает, что двигатели внутреннего сгорания по своему устройству и принципу действия разделяются на атмосферные и турбированные. Но не все понимают, в чем разница между этими силовыми агрегатами. Дав…
Бизнес Маховик сцепления: описание, виды, назначение и принцип работы
Все знают, что главная задача двигателя заключается в преобразовании энергии на крутящий момент. Передача его осуществляется через специальный маховик диска сцепления. Данный узел имеется в любом автомобиле. Как он ус…
Бизнес Пьезоэлектрический датчик: описание, ускорение, принцип работы и особенности
Для получения данных о температуре либо давлении атмосферной среды применяются специальные датчики пьезоэлектрического типа. К основным параметрам устройств относится не только рабочая частота, но проводимость, а такж…
Регулировка температуры в разных котлах отопления
Функции альфа-регулятора в любом случае будет исполнять термостат, интегрированный в любой современный котел отопления (даже в твердотопливный). Такие устройства позволяют сэкономить потребляемую энергию, будь то газ, электричество, соляр, мазут, пиломатериалы или уголь. Принцип этих устройств всегда один: как только температура доходит до заданной точки, котел отключается, или прикрывается заслонка тяги. Когда она падает на несколько градусов, датчики подают сигнал и весь цикл запускается заново.
Принцип обвязки двухконтурного котла с любым энергопотреблением Источник m-strana.ru
Если говорить о соотношении КПД к энергозатратам, то электрический агрегат, это самый эффективный котел отопления, который только можно использовать для обогрева помещений на бытовом уровне. Более того, такие агрегаты очень легкие и практически безопасные, так как не нуждаются в выбросе переработанного источника энергии.
Механический таймер
1 – с одной функцией, 2 – программируемый регулятор температуры Источник asutpp.ru Один только механический таймер уже автоматизирует регулировку температуры теплоносителя (воды) в системе отопления. Он позволяет менять режимы 24 часа в сутки и способен выполнять три функции по заданному времени:
- Отключение котла.
- Подача горячей воды.
- Включение и выключение котла в заданное время.
Таймеры такого типа, как правило, представляют собой круглый циферблат со шкалой на 24 часа. Поворотом диска с указателем устанавливают подходящее время вкл/выкл, наводя на него стрелку и оставляя в таком положении, что позволит сделать запуск в нужное время. Внешняя часть циферблата поделена на 15-минутные отсеки – это для удобства. Перенастроить режим можно в любое время, не отключая котел от сети. Недостаток этого устройства состоит в том, что пуск и отключение агрегата будут происходить каждый день в одно и то же время, вне зависимости от температуры теплоносителя в контуре.
Примечание: механические таймеры также применяют для установки на дизельных котлах, работающих на соляре или мазуте.
Терморегуляторы и термостаты
1 – с одной функцией, 2 – программируемый регулятор температуры Источник asutpp.ru У бюджетных котлов, как правило, с одним контуром, предусмотрен таймер только с одной функцией — это регулировка температуры воды на выходе. Например, когда вы задаете 60°C, то на трубе возврате (обратке) у входа в котел уже может быть 40°C, а то и меньше (зависит от длины контура). Это правило, но могут быть исключения в том случае, когда датчик стоит на обратке. Тем не менее, если однотрубная или двухтрубная обвязка сделана правильно, такого регулятора достаточно для поддержания комфортного микроклимата в доме.
С программируемым термостатом (№2 на изображении вверху) всё обстоит несколько иначе, вне зависимости от того, какие они: проводные (интегрированные в агрегат) или беспроводные. Они регулируют уровень нагрева теплоносителя в соответствии с температурой в помещении. Конечно, это гораздо удобнее, но нужно обязательно следить за тем, чтобы датчик оставался в открытом месте, где нет штор и каких-либо нагревательных приборов (телевизор, холодильник).
Преимущество программируемых термостатов также состоит в его многофункциональности: можно менять режимы в любое время суток, а также задавать разный микроклимат на будни и выходные. Наиболее усовершенствованные таймеры такого типа позволяют устанавливать отдельные температурные режимы на каждый день недели, что очень удобно для работающих посменно жильцов дома. То есть, такие модели позволяют устанавливать микроклимат в помещении, сообразно образу жизни людей.
Контроллеры, которые устанавливают на весь дом в единичном числе, как правило, имеет несколько дополнительный опций, это режимы:
- Партия – запускает и отключает отопление блоками по нескольку часов.
- Перекрыть – дает возможность изменить режим непосредственно во время прохождения этого цикла.
- Праздник – повышает или понижает температуру теплоносителя в определенные дни недели.
Монтаж термостатического элемента
В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.
- На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
- Разрезается труба отопления, выпиливается лишний отрезок.
- При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
- Соединение обрабатывается сантехнической пастой и фум-лентой.
- На получившуюся резьбу накручивается корпус клапана.
- Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
- Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
- После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).
Как выбрать термоголовку
Терморегулирующие приспособления выпускают многие производители.
Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:
Термоклапан, к которому головка будет крепиться
Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
Вид резьбового соединения на самой головке
Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

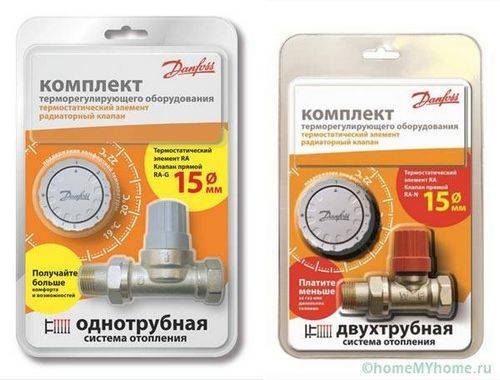

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.
Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона
Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.
Виды
По способу передачи сигнала на термический элемент он может поступать от теплоносителя, воздуха внутри помещения. Вентиль у разных видов может быть практически идентичным. Отличаться они будут термоголовкой. На сегодняшний день все существующие разновидности можно разделить на 2 типа: механические и электронные. Устройства имеют свои особенности, которые отражаются на их эксплуатационных характеристиках.
Приборы отличаются не только по виду материала, но и по способу установки. Они могут иметь угловой либо прямой (проходной) тип, что зависит от вида подсоединения. К примеру, если магистраль подсоединяют к боковой части, монтируют вентиль прямого типа. Угловой метод используют, когда выполняют соединение снизу. Вариант клапана выбирают тот, что лучше становится в систему.
Выбор между ними зависит от предпочтений покупателя и его финансовых возможностей. Продукция может быть рассчитана для конкретной разновидности термоэлемента. Чтобы понять, в чем состоят различия терморегуляторов, нужно коротко отметить их основные нюансы.
Механические
Механические терморегуляторы отличаются простотой эксплуатации, четкостью и слаженностью в использовании. Они не нуждаются в подключении к сети. Ручные изделия отличны от электронных аналогов. Работают они по принципу обычного крана: регулятор поворачивают в нужную сторону, пропуская необходимое количество теплоносителя. Устройства дешевые, но не самые удобные, так как для изменения теплоотдачи необходимо каждый раз вручную крутить вентиль.
Если их установить тора вместо шаровых кранов, можно использовать для регулировки любой из них. Устройства технологичны и не нуждаются в профилактическом обслуживании. Однако зачастую на входе и выходе радиав такой конструкции нет разметки для регулировки температуры нагревания. Практически всегда выставлять ее приходится опытным путем.
Перед установкой таких конструкций необходимо их отрегулировать, а также установить гидравлическое сопротивление. Плавная настройка осуществляется за счет дроссельного механизма, который находится внутри прибора. Сделать это можно на одном из клапанов (впускном либо обратном). Работа терморегулятора механического типа зависит от точек холода и тепла внутри комнаты, а также направления движения воздуха в помещении. Недостатком является и тот факт, что они реагируют на работу бытовых приборов с собственными тепловыми контурами (например, холодильников, электрических обогревателей, а также водопровода с горячей водой).
Электронные
Такие модификации более сложны в конструктивном плане в сравнении с ручными аналогами. С их помощью можно сделать систему отопления гибкой. Они не только позволяют обеспечить контроль температуры отдельного радиатора, но и предусматривают управление основными узлами системы, в том числе насосом, смесителями. В зависимости от модели программируемые приборы оснащены датчиками разного вида.
Электронный механизм может замерять температуру окружающей среды конкретного пространства (места, где он установлен). За счет программного обеспечения осуществляется анализ полученных данных, принимается решение по уменьшению либо увеличению температуры. Такой механизм может быть аналоговым либо цифровым. Цифровой вариант имеет 2 модификации: его логика бывает открытой либо закрытой.
Разница между категориями заключается в том, что изделия с закрытой логикой не способны менять алгоритм функционирования. Они запоминают уровень изначально установленной температуры и поддерживают его. Аналоги открытой логики способны самостоятельно выбирать нужную управляющую программу. Однако их редко используют в бытовых условиях, так как рядовому покупателю будет сложно изначально запрограммировать их, выбирая нужные опции из множества встроенных функций.
Регулировка отопительных радиаторов
Чтобы разобраться с вопросом, как регулировать батареи отопления с регулятором, прежде всего, следует выяснить принцип их функционирования. По своей конструкции радиатор состоит из лабиринта из труб и ребер разного вида, обеспечивающих повышенную теплоотдачу.
Горячая жидкость поступает на вход в прибор, проходит через лабиринт и тем самым нагревает металл, а тот отдает тепло окружающему воздуху. Ребра на современных радиаторах делают специальной формы, которая улучшает конвекцию воздушных потоков, и обогрев помещения происходит быстро.
В случае активного нагрева от батарей ощущается тепловой поток. Это означает, что при изменении количества носителя тепла, проходящего через прибор, можно корректировать температуру обогрева комнаты, правда, в определенных пределах.
Именно для этого предназначается специальная арматура – терморегуляторы и вентили. Но установленный на батарею регулятор отопления в квартире не способен повышать теплоотдачу, он может ее только понижать.
Эффективность изменения температуры батареи зависит:
- от того, имеется ли запас мощности у отопительных приборов;
- от правильности подбора и установки регуляторов.
Процесс работы термоголовки
Термоголовка, подсоединенная к специальному радиаторному термостатическому клапану, реагирует на температуру окружающей среды. Как только температура в помещении повышается, происходит расширение сильфона жидкостной термоголовки, в результате чего, шток клапана своим перемещением, уменьшает подачу теплоносителя через радиатор. Снижение температуры в помещении приводит к обратному действию, при котором поток носителя становится больше. Подобные процессы происходят и при установке электронной термоголовки. Только в этом случае клапан управляется встроенным или внешним термостатом, дистанционным контролером.
Шаровые краны
Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.
Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.
Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.
Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

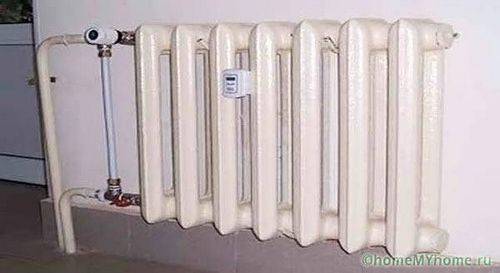

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.
Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.
В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.
В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.
Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.
Виды головок по конструкции
Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.
Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.
В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.
Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.
Схемы подключения радиаторов отопления
Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.
Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.
Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.
Как правильно установить
Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?
По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.
Схемы установки теплорегуляторов для радиаторов
Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой
Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.
Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).
Виды и условные обозначения:
- RTS — сильфон жидкостный;
- RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
- RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.
Радиаторный терморегулятор ДАНФОСС RA 2991
Существуют также модификации термоэлементов, в которых:
- Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
- Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
- С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.
Типы регулировочных кранов
Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.
По принципу своей работы эти краны бывают:
Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.
Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.
- Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
- С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.
Обычный терморегулятор прямого действия
Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.
При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.
Терморегулятор с электронным датчиком
Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.
Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.
Классификация и принцип действия
Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.
Термоголовка и клапан раздельно
Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.
Устройство термоголовки
Термоголовка и клапан в разрезе
Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:
- для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
- для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.
Термоголовка для однотрубной и двухтрубной систем разводки отопления
Визуально отличить головки для 2-х трубной системы можно по размеру регулировочного колпачка и цвету. Приборы для однотрубных контуров обогрева крупнее, имеют серый, белый цвет. Красные колпачки небольшого диаметра устанавливаются на головки для двухтрубных систем с большим давлением, малой подачей.
Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.
Принцип работы термоголовки для радиатора отопления имеет предельно простой:
пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);
Регулировка шкалы термоголовки
при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;
Работа термоголовки в системе без байпаса
подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;
Конструктивные различия однотрубной и двухтрубной систем
неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.
Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.
Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант
Термоклапан — строение, назначение, виды
Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.
Термостатический клапан в разрезе
На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.
На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.
Из каких материалов
Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:
- бронзы (с никелевым и хромированным покрытием);
- латуни (покрывают слоем никеля);
нержавеющей стали.
Корпуса обычно латунные или бронзовые с никелевым или хромированным покрытием
Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы
Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить
На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.
По способу исполнения
Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.
Прямой (проходной) клапан и угловой
| Название/фирма | Для какой системы | Ду, мм | Материал корпуса | Рабочее давление | Цена |
|---|---|---|---|---|---|
| Данфос, угловой RA-G с возможностью настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 25-32 $ |
| Данфос, прямой RA-G с возможностью настройкой | однотрубной | 20 мм, 25 мм | Никелированная латунь | 10 Бар | 32 — 45 $ |
| Данфос, угловой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 30 — 40 $ |
| Данфос, прямой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 20 — 50 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN , прямой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-23 $ |
| BROEN , угловой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-22 $ |
| OVENTROP , осевой | 1/2″ | Никелированная латунь, покрытая эмалью | 10 Бар | 140 $ |
Это интересно: Котлы на твердом топливе для отопления частного дома — разбираем суть
