Как сделать дымоход для камина: какой лучше + схема устройства

Безопасность превыше всего

Монтаж печи-камина — это легкий, но требующий тщательного подхода процесс, с которым сможет справится даже неопытный строитель. Однако, он требует работы со строительными материалами, и предполагает нахождение на крышах и отвесных стенах

Поэтому очень важно во время установки использовать страховочные тросы и защитные приспособления, такие как перчатки, шлем, строительную одежду — это поможет избавиться от лишних травм, и ранений

Установка камина-печи требует глубокого изучения инструкции и правил установки. Не стоит торопиться в процессе монтажа. Лучше перепроверить все расчеты и уточнить детали перед началом ремонтных работ — это убережет вас и ваш дом от непредвиденных последствий.

Выбор дымохода

Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.

Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.

Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный

При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине

Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.

Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
Обязательно ознакомиться с инструкцией производителя.
Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.

Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии «труба в трубе». Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.

Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.

Преимущества

Родиной металлических каминов считается Япония, хотя в упрощенном варианте он сильно напоминает отечественную «буржуйку». Здесь речь идет о том, что из Страны восходящего солнца к нам пришли оригинальные очертания металлических каминов, особенно это касается островных вариантов. Из вышесказанного следует, что одним из достоинств каминов такого типа является произвольность выполнения стиля для украшения любого помещения.

Очень сильный проигрыш каминов на дровах состоит в том, что значительная часть количества теплоты покидает пределы комнаты через дымоход. Увеличение КПД возможно только за счет быстрого вывода тепла из топки.

Самодельная печь

Любой металл обладает отличной теплопроводностью, поэтому нагреется вскоре, после розжига дров. Передача энергии воздуху в комнате происходит с гораздо большей скоростью, нежели в случае камина, построенного из кирпича. Однако этот плюс с легкостью превращается в минус при полном сгорании дров. Камин очень быстро остывает и не накапливает тепла.

Советы по монтажу каминного дымохода

Дымоходы для камина монтировать проще, чем печные. Как правило, это почти прямая вертикальная труба, которая идет от каминной топки на крышу. Если нужно сделать ответвление или врезку в общий дымоход, то колено монтируется под углом не более 45º.

Схемы всех каминных дымоходов похожи, так как система работает по одному принципу.

Кирпичные дымоходы не практичны, так как на этих дымоходах больше оседает сажа и хуже тяга.

На данный момент для установки дымохода используют сэндвич-трубы из нержавейки с теплоизоляционной прослойкой. Установка дымохода из таких труб обходится на порядок дешевле, плюс она по силам любому домашнему мастеру.

Базальтовая прослойка в сэндвич-трубах защищает дымоходный канал от конденсата.

Непосредственно над каминной топкой устанавливается сектор обычной (не утепленной) трубы, в продвинутых моделях этот сектор может оборудоваться регулируемой дымовой заслонкой. Сверху на него уже устанавливается утепленная труба.

Регулятор тяги необходим в любом дымоходе.

Чтобы соединить между собой утепленную и не утепленную части дымохода используется специальный переходник, он не дает базальтовой прослойке «сползти» вниз и обеспечивает герметичность системы.

Без переходной шайбы утепленный дымоход собрать невозможно.

Запомните — все стыки и соединения в дымоходе обязательно промазываются термостойким герметикам, а там где это предусмотрено труба еще фиксируется металлическим хомутом.

Все соединения в дымоходе нужно герметизировать.

Короб для дымоходной трубы, который мы монтировали непосредственно над топкой, делается не только для красоты, с помощью этой теплоизолированной камеры можно легко перенаправить потоки теплого воздуха в соседние комнаты или в общую систему вентиляции.

Схема перераспределения тепла в камине.

Для того чтобы обеспечить хорошую тягу в дымоходе трубу нужно грамотно смонтировать на крыше. Чем выше дымоход, тем лучше тяга, но не всегда есть возможность установить высокую трубу, для таких случаев есть минимальные требования, которые отражены на схеме ниже, данные указаны в миллиметрах.

Чтобы была хорошая тяга, дымоход на крыше устанавливается по определенным правилам.

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие

При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы

Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб

Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец

Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям

При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

Строительные нормативы

Дымоходы выполняются в соответствии с требованиями СНиП 41-01-2003.

Основные требования к установкам частных домов:

в конструкции должно быть как можно меньше горизонтальных участков. Длина любого из них не должна превышать1000 мм;
при плоской кровле высота трубы над уровнем покрытия должна быть не менее 1000 мм;
при скатной кровле труба должна возвышаться над коньком – на 500 мм при расстоянии менее1500мм; быть вровень с коньком при расстоянии от 1500 до 3000 мм; при расстоянии более 3000 мм угол между горизонталью и линией, проходящей через верх трубы и конек, должен быть не более 10°;
высота от колосниковой решетки до оголовка должна быть не менее 5 м.

Требования пожарной безопасности к дымоходам

Если крыша дома покрыта мягкой кровлей, ондулином, битумной черепицей, то дымоход должен оснащаться сетчатым искроуловителем.

Стены и перегородки из горючего материала защищают штукатуркой толщиной не менее 25 мм по сетке.

Расстояние между наружными стенами дымохода и конструкциями из горючих материалов для кирпича и «сэндвича» должно составлять не менее130 мм; для керамики не менее 250 мм.

Сила тяги

Сила тяги напрямую зависит от высоты дымохода, утепления, подвода свежего воздуха, состояния канала (очищен от сажи или нет).

Дымоходы для печей

СНиП Отопление, вентиляция и кондиционирование — основополагающие правила и инструкции для проектирования системы печного отопления. Он рассказывает обо всех требованиях и к печи, и к дымоходу.
Так, одну печь следует предусматривать для отопления не более трех помещений, расположенных на одном этаже. В двухэтажных зданиях допускаются двухъярусные печи с обособленными топливниками и дымоходами для каждого этажа. Использование деревянных балок в перекрытии между верхним и нижним ярусами печи недопустимо.
Кроме того, нельзя:

устраивать искусственную вытяжную вентиляцию, не компенсированную соответствующей приточной;
отводить дым в вентиляционные каналы, устанавливая вентиляционные решетки на дымовых каналах.

Печи, как правило, следует размешать у внутренних стен и перегородок из негорючих материалов. Дымовые каналы можно размешать в наружных стенах из негорючих материалов, при необходимости утепленных с наружной стороны во избежание конденсации влаги из отводимых газов. При отсутствии стен, в которых могут быть размещены дымовые каналы, для отвода дыма следует использовать насадные или коренные дымовые трубы.
Для каждой печи, как правило, предусматривают отдельную дымовую трубу или отдельный канал. Можно присоединять к одной трубе две печи, расположенные на одном этаже. Соединяя две трубы, надо предусматривать рассечки толщиной 0,12 м и высотой не менее 1 м от низа соединения труб. А также последовательную установку для плотных задвижек, а на каналах печен, работающих на угле или торфе, — одной задвижки С отверстием диаметром 15 мм.

Дымовые трубы нужно проектировать вертикально без уступов.

А в основании труб из глиняного кирпича со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм — предусмотреть карманы глубиной 250 мм с отверстиями для очистки, заделываемые кирпичом на ребро с помощью глиняного раствора и снабженные дверками.

Допустимы отклонения труб от вертикали на 30°, с откосом не более 1 м.

Наклонные участки должны быть гладкими, с постоянным сечением и площадью не менее площади сечения вертикальных участков.

Дымовые трубы на зданиях с кровлями из горючих материалов надо снабдить искроуловителями из металлической сетки с отверстиями размером не более 5×5 мм.
Конструкции из горючих или трудно-горючих материалов, примыкающие к печам, дымовым трубам и вентиляционным каналам, расположенным рядом с дымовыми трубами, надо защитить от возгорания разделками из негорючих материалов, а зазоры между перекрытиями, стенами, перегородками и разделками заполнить негорючими материалами.
Расстояние между верхом перекрытия печи и защищенным горючим потолком зависит от характера горения и составляет 250—700 мм. При незащищенном потолке — 350 и 1000 мм. Для металлической печи с изолированным перекрытием — 800 мм. с неизолированным — 1200 мм.
Расстояние от кирпичных или бетонных дымоходов до горючих и трудно-горючих деталей кровли должно быть не менее 130 мм, от керамических труб без изоляции — 250 мм. а при теплоизоляции негорючими или трудно-горючими материалами с сопротивлением теплопередаче 0,3 м2оС/Вт—130 мм.

Выбор материала дымоотвода

Вопрос, какой материал лучше подходит для изготовления дымовой трубы камина или печи, беспокоит многих застройщиков. Наиболее распространенные варианты дымоходов следующие:

Кирпичный;
Металлический;
Керамический.

Лучше всего зарекомендовали себя комбинированные варианты, когда снаружи выкладывается кирпичный дымоход, что встраивается в стену сооружения, а внутри располагается металлическая труба.

Виды каминов

Ключевые достоинства устройства комбинированного типа:

Лучше тяга в дымовом канале и отсутствие оседания сажи и копоти на внутренней поверхности трубы благодаря низкому коэффициенту шероховатости нержавейки;
Идеально круглое сечение;
Полная герметичность;
Хорошая теплопроводность и при этом отсутствие температурной нагрузки на стены здания;
Высокая эстетичность и длительный срок использования кирпичного кожуха.

Комбинированный дымоотвод предоставляет широкий полет для дизайнерской фантазии, такие устройства великолепно выглядят в комнатах различного стилевого направления, являются основным элементом декора, что способствует отдыху и приятному времяпровождению.

Особенности устройства дымохода

Устройство камина предусматривает дымоход, сделанный по индивидуальному конструкционному решению. Вертикальный канал для него должен быть в высоту не менее 5 метров, начиная от колосниковой решетки и завершая отверстием трубы.К важным характеристикам выводящей дым конструкции относятся:

расположение дымохода;
материал его изготовления;
высота и сечение дымохода для камина;
теплоизоляция, тяга и форма устья канала;
мощность печи;
проходы через потолочные перекрытия и кровлю;
способ монтажа;
варианты расположения оголовка относительно конька, дымовых и вентиляционных каналов внутри главной шахты;
эксплуатационные особенности;
наличие проблемных мест.

О предложениях на рынке и общих характеристиках

На первый взгляд может показаться, что дымоходы для каминов очень разнообразны. В действительности существует всего 3 проверенных направления и пара альтернативных вариантов.

Старый добрый кирпич

Трубы из кирпича — это классика, они надежные, долговечные и смотрятся довольно солидно, но кирпичный дымоход желательно строить на стадии возведения дома.

Кирпичная труба это надежно и долговечно.

Средняя цена на материалы, без учета затрат на фундамент, колеблется в районе 6–8 тыс. руб., это при условии, что вы будете класть кирпич своими руками. Плюс каминные работы проще, чем кладка печей.

С другой стороны если сделать все правильно, то этот каминный дымоход благополучно доживет до совершеннолетия ваших внуков.

Проверенная временем нержавейка

Около 20 лет назад появились двухконтурные утепленные дымоходы из нержавеющей стали. Конструкция простая — между двумя трубами разного диаметра набивается жаропрочная теплоизоляция, толщина стали в них 0,5–1,2 мм, вещь надежная, гарантия дается на 15–20 лет, хотя простоять может больше.

Цена на такие трубы начинается примерно от 1400 руб. за 1 метровую секцию и может доходить до 5000 руб., но здесь нужно смотреть на марку стали:

для высоких температур подойдут марки от AISI 304 до AISI 321 они выдерживают температуру до 700 ºС;
марки от AISI 409 до AISI 430 уже рассчитаны на температуру не выше 500 ºС.

Трубы из нержавеющей стали собираются быстро и служат долго.

Если у вас камин с закрытой топкой, то температура продуктов сгорания в дымоходе будет выше. Дрова в открытых каминах дают максимум 400 ºС, а в закрытых 450-600 ºС. Но если вы загрузите в топку антрацит или кокс, то температура на выходе из открытой топки будет не менее 500 ºС, в закрытой топке она легко может подняться до 700 ºС.

Керамика

Керамический дымоход практически идеален этот материал выдерживает температуру до 1320 ºС, плюс керамика абсолютно равнодушна к кислотной среде, не зря на вредных производствах с высокими температурами используются именно керамические дымоходы.

Модульные керамические трубы — вещь надежная, но дорогая.

Проблема только одна — комплект таких труб для дымохода обойдется вам от 20 тыс. руб., плюс добавьте к этому затраты на термостойкий клей и обустройство небольшого фундамента. Зато своими руками собрать такой конструктор довольно просто, но об этом чуть позже.

Альтернатива для самоделкиных

Асбоцементные трубы. Такой дымоход обойдется в копейки и собрать его можно за пару дней, но максимум для асбоцементного дымохода — 300 ºС и разрушается он мгновенно, просто лопается;
Стальной дымоход (имеются в виду черные металлы) температуру держит хорошо и стоит не дорого, но проблема в том, что конденсат, который периодически выпадает внутри любого дымоходного канала, это кислотно-щелочной «коктейль» и железо он разъедает очень быстро;
Чугунная труба для камина будет хорошей альтернативой, ведь около половины каминных топок делается из чугуна, но эти трубы очень тяжелые и, как правило, они устанавливаются внутри кирпичной «рубашки», а значит, вам придется сначала сложить кирпичный короб, а потом вставить в него чугунную трубу.

Чугунный дымоход долговечный, но очень тяжелый.

Пару слов о расчетах и нормативах

Если следовать ГОСТ 9817-95, то размер дымохода для печи или камина рассчитывается в зависимости от мощности агрегата, так на 1 кВт мощности приходится 8 см² в поперечном сечении дымохода;
Существует не такой точный, но зато более простой способ расчета: диаметр дымохода для камина относится к площади зеркала топки камина как 1:10 (зеркало топки это лицевой проем камина);
Размер трубы дымохода по высоте, не должен быть менее 5 м;
Еще важно насколько труба для дымохода возвышается над коньком крыши, от этого зависит уровень тяги, минимальные параметры показаны на схеме внизу, а вообще, чем выше труба поднимается над коньком, тем сильнее будет тяга;

Высота трубы над коньком это очень важный параметр при возведении дымохода.Конфигурация стальных дымоходов может быть разной.

Диаметр дымохода

При обустройстве дымохода для печей-каминов, необходимо правильно подбирать его диаметр. В инструкции к печи производитель указывает необходимый диаметр трубы. Обычно он полностью соответствует габаритам выходного патрубка. В некоторых случаях, инструкция отсутствует, тогда расчеты необходимо сделать самостоятельно.

Для дровяных каминных печей с открытым типом топки, диаметр подбирается из расчета 1 к 10 (по отношению к размеру топке). По этому правилу проводится расчет цилиндрического типа конструкции. С квадратным вариантом, расчет выполняется в соотношении 1 к 1.5. Если теплоотдача топки низкая, то минимальный параметр сечения составляет 140Х140 мм. Печи-камины разных производителей дополняются дымоотводами размера 20 см, при прямоугольном варианте канала – 270Х140 мм.

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

определиться с материалом, из которого будет выполнена конструкция,
выполнить чертёж и схему будущего строения,
произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

особенностей помещения, где планируется установка камина, и строения в целом,
типа отопительного прибора,
вида используемого топлива,
выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

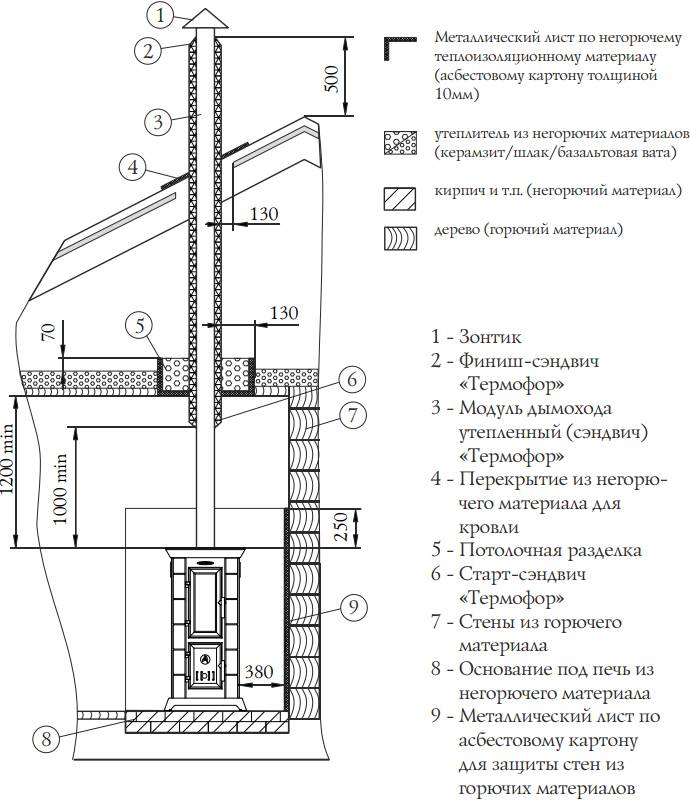

Схема устройства металлического сэндвич-дымохода:

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

мощность камина,
тип топлива,
место его размещения,
климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина,
диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется,
при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

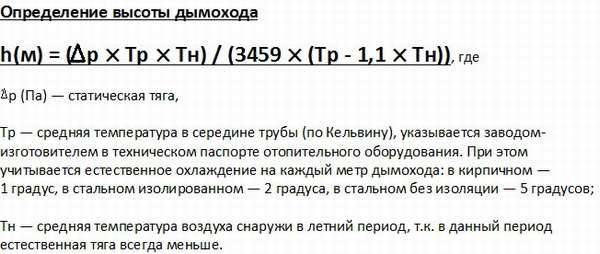

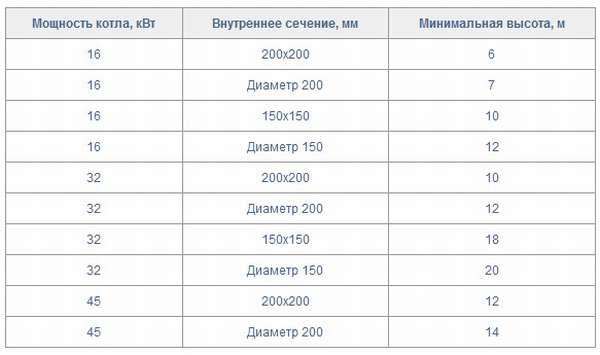

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

для кирпичной конструкции – 12 см,
для бетонной – 6 см,
для стальных труб – от 1 мм.

Виды и конструкции

Самые распространенные виды дымоходов:

Кирпичные (иногда из газобетона с железным вкладышем);
стальные из гладкого металла;
стальные из гофрированного металла;
стальные трехслойные с утеплителем («сэндвич»-трубы);
асбоцементные;
бетонные;
керамические.

Конструктивно дымоходы бывают:

стенные – являются частью стены и проходят, аналогично вентканалам, в стене; стены в таком случае выполняются из красного кирпича;
коренные – представляют стоящую отдельно от стены конструкцию на отдельном фундаменте;
насадные – дымовые трубы устанавливают непосредственно на камин или печь; обычно применяют легкие трубы из стали, асбоцемента, сэндвича.

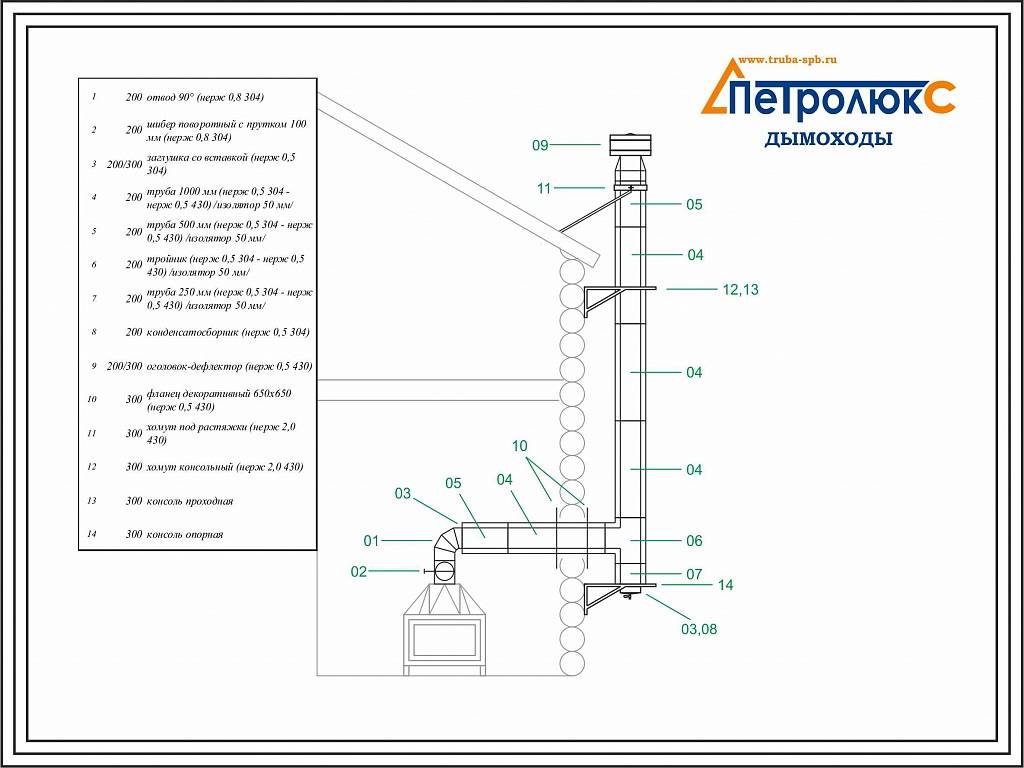

Схема дымохода камина

В зависимости от способа установки и местоположения, различают следующие типы схем каминов:

Встроенные. Представляют собой вертикальные дымоотводные каналы. Их прокладывают в капитальной стене еще во время возведения дома. Являются наиболее экономным вариантом.
Подвесные. Их можно обустроить уже в готовом здании. В основном используются для островных каминов. Элемент крепится к несущим конструкциям крыши и перекрытиям потолка с помощью вантовых растяжек и кронштейнов. Для создания эффекта «парящего» дымохода необходимо, чтобы плита перекрытия над камином смогла выдержать вес конструкции. Поэтому зачастую предпочтение отдается металлическим моделям, так как они имеют значительно меньшую массу в сравнении с другими типами подобных дымоходов.
Дымоходы с опорой на камин. Являются гибридным решением, так как имеют сходство как с подвесными, так и встраиваемыми конструкциями. Такие дымоходы значительно утяжеляют сам камин, а поэтому под ним необходима укладка самостоятельного фундамента.

В зависимости от используемых материалов дымоходы могут быть:

Кирпичные. Для подобных конструкций используется обожженный полнотелый глиняный кирпич. Для создания дымохода необходимы также песок, глина, цемент и вода. Такие конструкции наиболее подходят для каминов, которые работают на твердом топливе. Кирпичная кладка показала свою эффективность при высоких температурах дыма. В этом случае исключается конденсация водяных паров. Стоит сказать, что для кирпичных дымоходов очень опасно сжигание не просушенной древесины. Дело в том, что во время горения таких дров образовывается конденсат, который смешиваясь с сажей превращается в липкую массу, способную оседать на стенках дымохода и приводящую к его разрушению. Кладка дымохода обязательно должна быть цельной. Не рекомендуется выкладывать дымоход частями между перекрытиями. Для того, чтобы защитить дымоход от конденсата, в него вставляют металлический вкладыш, выполненный из кислотоустойчивой стали.
Стальные. Дымоходы делают из жароустойчивой нержавеющей стали. Такие трубы гораздо легче кирпичных, за счет этого они не нуждаются в фундаменте. Благодаря этому, дымоходы подобной конструкции гораздо проще установить. Данный тип дымоотводов отличается долговечностью и устойчивостью к коррозии. А ввиду того, что трубы имеют сечение круглой формы, достигается оптимальный результат по вытяжке продуктов горения. К тому же стенки стальных дымоход меньше подвержены отложениям сажи, а поэтому чистка каминов дымоходов будет проводиться реже, хотя всё же чистку дымохода от сажи стоит выполнять регулярно. Радует и то, что можно делать чистку дымохода своими руками. Еще одним преимуществом данного материала является возможность установки дымохода в уже возведенный дом. Но наряду с достоинствами, стальные дымоходы имеют и слабые стороны — высокую стоимость и малую самонесущую способность. Стальные дымоходы могут собираться по двум типам технологии: – сэндвич труба для дымохода; – горячие трубы.
Сэндвич дымоходы — это конструкция, которая состоит из круглой трубы со специальным огнестойким слоем изоляции внутри. Внутренний изолятор принимает на себя основной удар действия высоких температур и агрессивных веществ. Такой дымоходне подвержен возгоранию и отличается низкой теплопроводностью (подробнее: “Дымоход сэндвич своими руками”). Горячие дымоходы представляют собой трубы без слоя теплоизоляции. Они подходят для прокладки дымоотвода в уже существующей шахте. Гибкие трубы позволяют организовать отвод продуктов горения от топки без использования поворотных конструкций и промежуточных соединений (подробнее: “Гибкий дымоход – характеристика”). Герметичность и надежность стыков обеспечивается благодаря использованию специальных мастик.
Керамические. Шамотные керамические трубы для дымоходов появились на отечественном рынке относительно недавно. Они имеют все достоинства стальных труб, к тому же отличаются высокой надежностью и долговечностью. Труба состоит из внутренней керамической трубы, слоя изоляции и стального кожуха или легкого пенобетона в качестве внешнего слоя. Стоимость таких дымоходов немного выше, чем конструкции из других материалов. Но благодаря достаточно продолжительному сроку эксплуатации, затраченные средства полностью окупаются.
Стеклянные. Этот материал является немного экзотическим. Но тем не менее он обеспечивает низкую тепловую инертность и длительный срок эксплуатации. Кроме того такие дымоходы не восприимчивы к влаге и коррозии. К недостаткам стеклянных дымоходов относится высокая стоимость и сложность монтажа.

Нормы и правила устройства камина

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи).

Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см).

От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы. При недостаточной высоте и неправильном выборе сечения канала можно столкнуться с проблемой возникновения обратной тяги.

Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

Устройство дымохода для камина: общие положения + монтаж на примере стального варианта

Безопасность превыше всего

Выбор дымохода

Преимущества

Рекомендации по монтажу дымохода

Советы по монтажу каминного дымохода
