Как сделать дымоход из стальной трубы своими руками: устройство, монтаж сэндвич-конструкции, инструкция с фото и видео

Чистка дымохода

Важным моментом является чистка дымохода своими руками. Для этого в его нижних точках устанавливается металлическая дверца, предоставляющая возможность выбирать золу. Чистка происходит следующим образом:

выключается отопительный прибор;
дается время для полного остывания системы вентиляции;
на верхней части конструкции дымохода снимается дождевик;
подбирается деревянный шест, длиной равной длине дымохода, на него наматывается тряпка;
такая конструкция всовывается внутрь трубы и происходит ее чистка;
после этого открывается нижняя дверца и вынимается сажа, это действие происходит несколько раз до полного очищения трубы.

Можно считать, что работа окончена. Закрывается дверца, устанавливается дождевик на место. Спичкой проверяется тяга. После чего запускается отопительный прибор.

Чистку дымохода необходимо производить перед каждым отопительным сезоном. Это позволяет извлечь посторонние предметы из полости трубы, убрать паутину, вымести маслянистую сажу.

В результате увеличивается тяга обогреваемого прибора и его КПД.

Виды стальных труб для дымоходов

В профильном строительном магазине представлен широкий ассортимент стальных труб, которые различаются назначением:

Одностенные — выполняются из оцинковки или нержавейки, дешёвые, используются для ремонта действующих дымоходов.
Многослойные — состоят из наружной обечайки и внутренней проводящей трубы, изготавливаются из нержавеющей стали, оцинковки или делаются комбинированными. Это разрешает значительно снизить цену. Промежуток между двумя стенками заполняется жаропрочным утеплителем, для чего часто используется тугоплавкая базальтовая вата.
Сэндвич-труба идеально подходит для дымохода
Коаксиальные — та же сэндвич-труба, но между стенками расположены перегородки. По свободному каналу внутрь печи подаётся воздух для улучшения горения и повышения теплоотдачи. Это ноу-хау в области устройства дымоходов. Коаксиальные трубы используются для котлов с принудительной тягой.
Коаксильная труба появилась в продаже совсем недавно

Материалы необходимые для изготовления дымохода

Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.
Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще. Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.
«Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
Теплоизолирующие материалы.
Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты. Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Преимущества и недостатки такой трубы

Оцинковка – это в первую очередь сталь, материал, имеющий много неоспоримых достоинств.

К ним относятся:

Прочность;
Способность выдерживать высокие температуры;
Превосходная теплопроводность;
Низкая стоимость по сравнению с другими материалами.

Но без защитного покрытия черный металл подвержен коррозии, быстро ржавеет и приходит в негодность. Цинкование с успехом решило эту проблему. И, несмотря на то, что трубы из оцинковки и стали по форме одинаковы, оцинкованное изделие имеет ряд преимуществ.

Дополнительные плюсы оцинкованного изделия:

Коррозионностойкость, способность противостоять негативным воздействиям окружающей среды;
Увеличенный срок службы;
Повышенная прочность;
Широкий диапазон рабочих температур;
Высокая сопротивляемость механическим воздействиям;
Оцинкованная труба выдерживает высокое внутреннее и наружное давление;
Простота и удобство монтажа;
Высокая стойкость к возгоранию;
Цинк убивает все патогенные микроорганизмы;
Оцинковка практически не уступает в качестве низколегированной нержавейке, но стоит на порядок дешевле.

Но, как любое инженерное решение, трубопровод из оцинкованного железа неидеален.

Не очень привлекательный дизайн;
Дороговизна по сравнению с обычной сталью;
Цинк усложняет процесс сварки;
В отличие от пластика, при наличии выступов на стенах, обеспечить плавный переход в конструкции из оцинкованных труб, практически невозможно.

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок

Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях. Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами

Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Требования к установке по СНИП

Отопительная и дымоходная магистрали проектируются, устанавливаются и эксплуатируются в соответствии с требованиями СНИП, так как могут нести угрозу жизни:

Если в здании имеется несколько тепловых приборов, необходимо к каждому из них подключать отдельные металлические дымоходы.
Сечение и высота трубы должны обеспечивать естественную тягу.
Требуется соответствие диаметра дымохода для печи выходному патрубку агрегата, чтобы система могла обеспечить вывод продуктов горения.
Вся магистраль не должна иметь более 3 поворотных колен с горизонтальными участками не более 1 м.
Прогибы в конструкции недопустимы.
В местах прохождения перекрытий, стен и кровли устанавливают изоляцию из негорючих материалов.
Металл изготовления должен быть устойчив к химическому воздействию и конденсату.
Необходима абсолютная гладкость внутренней поверхности магистрали, чтобы обеспечить качественное выведение продуктов горения.
Наружные участки дымохода следует снабдить тепловой изоляцией.
Фиксация труб должна реализоваться через каждые 2 м с закреплением на несущие конструкции. Высокие дымоходы укрепляют растяжками.
В местах поворота канала необходимо устанавливать ревизионные окошки и чаши для сбора конденсата.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
Над плоской кровлей труба должна возвышаться на 0,5 м.
Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
Идущий от печи участок конструкции не изолируется.
Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
Для тройника устанавливается опорная площадка или консоль.
Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

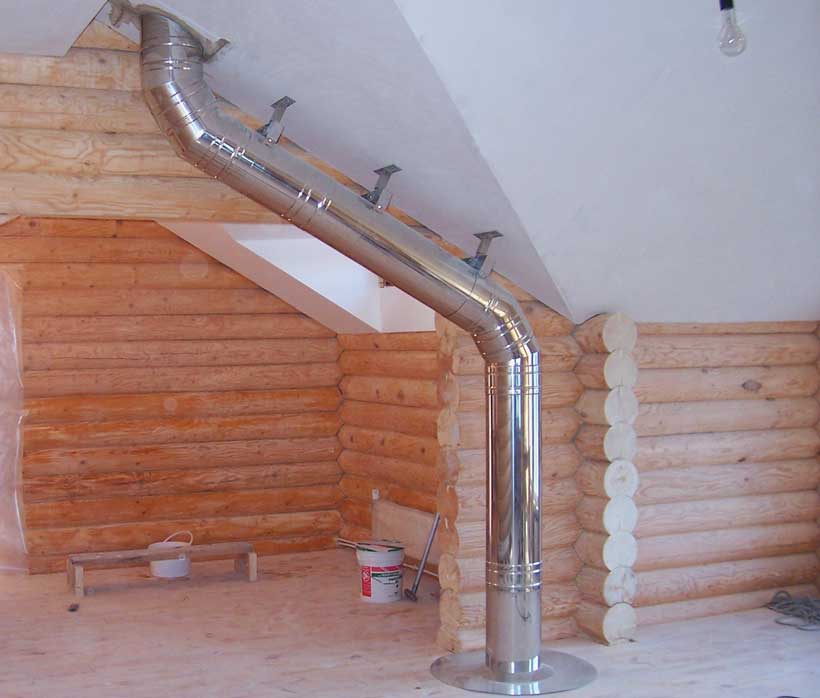

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.

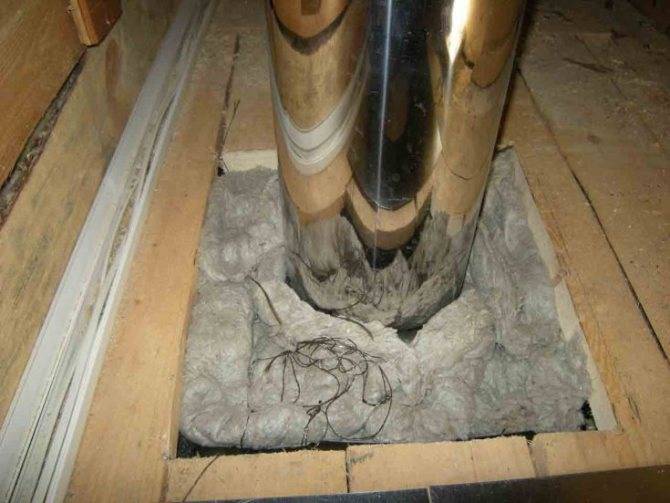

Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
К последнему элементу дымоходной системы крепится оголовок.

Как и чем утеплить

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода

Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.

Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.

Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.

Важные моменты при установке дымохода своими руками

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена образованию конденсата и отлично защищена от попадания атмосферной влаги. Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.Монтаж можно разделить на несколько этапов:

Подготовка канала под дымовую трубу;
Установка дымохода;
Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину. При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно в полуметре от верхней части отопительной системы;
Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
Подсоединить входную часть дымохода к котлу;
Вывести изогнутое колено трубы из комнаты;
Установить конденсатор;
Зафиксировать трубу на стене;
Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

Для чего нужен дымоход

Любой вид печного отопления, предусматривает наличие дымового канала. Если он смонтирован не продумано, то возникает эффект обратной тяги, при которой все продукты горения идут в помещение, возникает задымление, а может произойти пожар. Поэтому к монтажу стоит относиться ответственно. А как вы понимаете, камин чаще всего располагается в зале. Поэтому к дымоходу нужно подойти максимально внимательно.

Правильно смонтированный дымоход жизненно необходим. Он обеспечивает отведение продуктов горения, образующие во время сгорания топлива. Дымоход позволяет предотвратить скопление дыма в помещении. Он создает тягу внутри топочной камеры, отводя дым и обеспечивая приток кислорода, необходимого для горения.

Безопасность и эффективность конструкции зависит от правильности монтажа дымохода отопительной системы. И, как показывает статистика, большинство пожаров происходит из-за неправильной работы дымоходов: не правильно проведенных расчетов, применение не качественных материалов, не соблюдение правил пожарной безопасности. Дымоход необходимо чистить, проводить своевременное техобслуживание.

Металлический сэндвич-дымоход своими руками

Достаточно часто применяются сэндвич трубы, поговорим, как своими руками их изготовить.

Положительные и отрицательные стороны

Сначала о плюсах: такие трубы достаточно легкие, подходят для всех отопительных систем, высоко прочны и устойчивы к коррозии, не сильно загрязняются и пожаробезопасны.

В минус идет то, что они дорогие и не слишком герметичны.

Необходимые материалы

Для установки такого дымохода вам понадобятся основные части:

защитный грибок;
два колена;
защитный флюгер;
тройник;
конус свободного обтекания.

Дополнительно приготовьте: кронштейны, крепежи, муфты, хомуты, заглушку, огнестойкий герметик.

Схема монтажа

Монтировать трубу начните с патрубка. Затем изолируйте потолок и место стыковки трубы и перекрытия.
Затем сделайте разделку на крыше.
Далее следуйте инструкции СНиП.

Совет по устройству внутренней трубы

Отдельно хотелось дать совет по монтажу внутренней трубы: вставляйте ее каждый модуль один в другой узкой стороной, чтобы она была герметична и плотно уложена. После этого наденьте наружный канал.

Для чего нужно утеплять дымоход

На вопрос: зачем проводить термоизоляцию дымохода, ответ простой. Через тонкий потолок и трубу от нагревательного прибора теряется около 30% тепла.

Выход из отопительного прибора имеет два назначения:

вывести пары и отходы горения (сажу, пепел, копоть);
обеспечить хорошую тягу.

Без утепления стенки канала достаточно быстро остывают. Густые смолы и копоть от сгорания оседают на холодные поверхности. Со временем накапливается большое количество осадка, засоряется выход.

При этом снижается тяга, а также:

плохо горит и отдает тепло нагревательная система;
на стенках канала скапливается конденсат;
разрушаются внутренние стенки;
без достаточной тяги собирается дым, просачивается в комнату.

Вентиляционный канал и дымоход, через которые выводятся остатки горения газового котла, нуждаются в термоизоляции.

Изготовление дымохода из металлических труб своими руками
