Элементы для установки канализационной системы
Прежде чем рассмотреть такие нюансы, как сделать канализацию в частном доме, сначала необходимо ознакомиться, какое оборудование понадобится для ее установки. Но так как канализационные системы имеют разный вид монтажа, соответственно и их элементы будут отличаться друг от друга.
Элементы для внутреннего монтажа
Итак, для внутренней канализации в частном доме понадобится приобрести следующее оборудование и материалы:
- Трубы. Для внутреннего монтажа применяются пластмассовые трубы ПНД или полиэтиленовые ПВДО, изготовляемые по ГОСТ 22689.0 – 89, ГОСТ 22689.2 – 89 / 7 /. Диаметр трубопроводов должен составлять не менее 4 см и не более 11 см;
- Душевые лотки. Данное оборудование будет использоваться для отвода воды;
- Сифоны. Их установка предотвратит проникновение в дом неприятного запаха из канализации;
- Вакуумные клапаны. Эти изделия обеспечивают вентиляцию в канализации;
- Трапы. Установленным приспособлением будет происходить фильтрация стоков перед их утилизацией;
- Механические затворы. Данное оборудование используется для предотвращения появления гидрозатворов из стоков;
- Ревизия канализации. Работа этого блока направлена на обеспечение доступа воды в трубопроводах.
Также понадобится приобрести узлы гидроизоляции. Эти изделия используются в местах, где внутренняя местная канализация выходит из здания.
Стоит знать! Для принудительного откачивания стоков из тех мест, где нет возможности самотечного выхода, специалисты рекомендуют установить фекальные насосы.

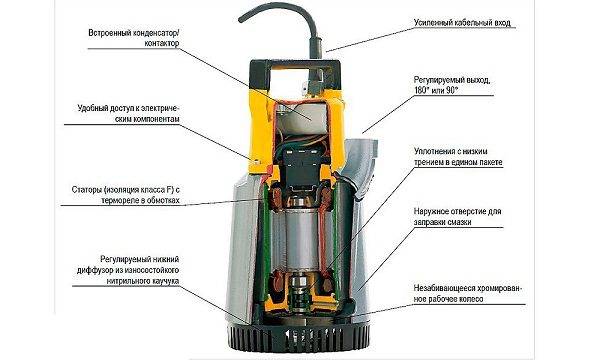

Устройство фекального насоса
Оборудование для внешнего монтажа
Внешний монтаж канализации в частном доме предусматривает следующее оборудование для ливневых и бытовых систем:
- Керамический трубопровод, изготавливаемый по ГОСТ 286 – 74, с внутренним диаметром от 15 см и выше;
- Принудительные насосы. Сделанная откачка будет служить для перемещения жидких отходов из коллектора в отведенный септик, а из емкости ливневки – для поливного использования;
- Септик Термит. Это очистительная емкость оснащена анаэробными бактериями, которые расщепляют загрязненные стоки;
- Резервуар. Данное оборудование используется для частного дома как емкость под талую или дождевую воду;
- Дождеприемник. Это локальное устройство для водосбора верхних стоков на крыше здания;
- Колодцы и поля фильтрации. За счет этого оборудования осуществляется сброс очищенных отходов в грунт;
- Смотровые колодцы. Этот построенный колодец устанавливается в тех зонах, где может возникнуть риск засорения канализационной системы.
К сведению. Если почва на приусадебном участке достаточно глинистая, по рекомендациям специалистов, понадобится установить кассетные фильтры, которые позволят сбрасывать очищенные стоки в грунт.
Выбор септика Термита
Для того чтобы провести канализацию в частном доме, также нужно будет определиться с литражом септика Термита. Этот показатель нельзя упускать из вида, иначе очищающая емкость сможет переполниться стоками и не справиться с очистительными функциями.
Итак, чтобы рассчитать литраж септика Термита для частного дома, можно воспользоваться следующей формулой:
V = N x 200 x 3 / 1000, где:
- V – объем резервуара в кубических метрах;
- N – количество жильцов;
- 200 – средняя норма расхода воды на одного человека в сутки;
- 3 – средняя длительность чистки отходов в сутки.
Приведем пример.
В доме постоянно проживает семья из 5 человек. Подстав это значение, получается следующая формула:
V = 5 x 200 x 3 / 1000.
Произведя подсчет, получается V = 3 м³. Это значение и будет являться объемом септика Термита.
Подготовив схему и все соответствующее оборудование, можно будет приступить к рассмотрению вопроса, как сделать канализацию своими руками в загородном доме без участия специалиста.
Разновидности объектов канализации и их функционирование
Для обеззараживания и очистки сточных вод, канализируемых в частном доме, используются несколько приемов:
- Накапливание жидкости в специальной емкости. Здесь происходит первичное разделение слива на твердые жидкие фракции. В ней используются химические и биологические препараты, способствующие разжижению массы и ее частичную переработку активными бактериями. Культуру можно приобрести в специализированных магазинах или на строительном рынке.
Приведенная схема очистки применятся в промышленных условиях, но большинство операций в том или ином виде производится и на домашних очистных устройствах.
Корпус колодца изготавливался из бетонного кольца диаметром до 2,5 метра и высотой до 2-х. В верхней части устанавливалась горловина таким образом, чтобы на уровне грунта оставалась только металлическая крышка.
Вокруг кольца насыпается фильтрующая масса. Практикуется также изготовление корпуса кирпичной кладкой.
Дальнейшим развитием фильтровальных устройств является изготовление септиков с несколькими камерами, предназначенными для различных целей.
Первая емкость служит для накопления стоков, первичного разделения на фракции, химической и биологической обработки, аэрации. Обработка распыленным воздухом производится для доокисления продуктов распада, содержащихся в стоках.
Для этого в систему очистки встраивается компрессор, работающий в непрерывном режиме.
В последней секции очистного сооружения устанавливается фильтрующий колодец, в котором производится доочистка сточных вод.
Конструкция автономной системы очистки может в различных вариантах отличаться, но принцип работы остается неизменным. Степень очистки сточных вод в современных септиках достигает 98%, что я является очень высоким показателем.
Тем не менее, самое современное устройство нуждается в периодической откачке и очистке от ила.
Установка канализационного насоса для душевой кабины и раковины
Теперь рассмотрим правила монтажа для душевой кабины и умывальника (раковины):
- Канализационный насос для душевых кабин устанавливается в любом удобном месте в ванной комнате (возможна установка даже под душевую кабину). Но надо помнить, что стоки от душевой кабины и умывальника поступают в насос самотеком, поэтому безнапорную канализацию нужно прокладывать с уклонами в сторону насоса.
- Если вы устанавливаете насос в подвальном помещении или в любом другом месте ниже канализационного стояка, то в начале необходимо сделать вертикальный участок напорной канализации. А потом делать горизонтальные участки с уклоном в сторону канализационного стояка.
- Правильно подбирайте диаметр напорной части канализации. Таблицы подбора есть в инструкции к прибору.
- Не превышайте рекомендованное производителем количество подключаемых точек водоснабжения. А если устанавливаете дополнительную точку разбора через тройник, то имейте ввиду, что канализационный насос имеет максимальный расход и он не должен быть превышен.
Засорение канализации в частном доме

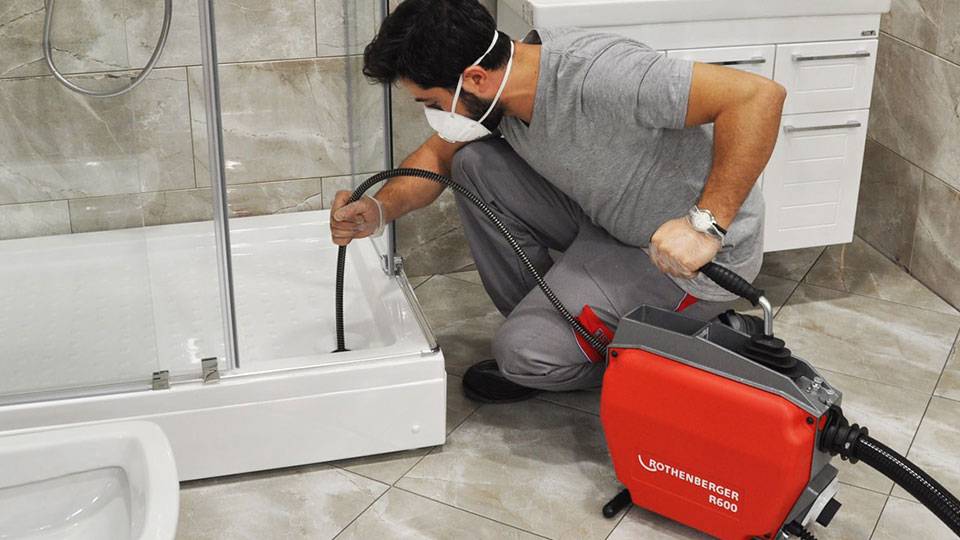

Фото: прочистка канализации
Жизнь человека изобилует совершаемыми ошибками. Поэтому система канализации, даже если она смонтирована правильно, вся сантехника установлена верно, когда-нибудь обязательно потребует ремонта. Потому что засоряется волосами, бумагой, тряпками, любыми прочими предметами, которые могут попасть в стоки и закупорить ваши трубы.
Переживать из-за этого не стоит. Стоит предусмотреть при монтаже системы доступ к узлам, в которых мы будем прочищать засоры. Во-первых, это сифоны раковин умывальников, ванн и прочих душевых кабин и джакузи. Во-вторых, это узлы примыкания труб, особенно если их несколько, и они располагаются под углом в 90⁰. В таких местах обычно и скапливается мусор. При заделке канализационных труб в стены и короба, оставляйте ревизионные люки у мест сочленений труб, для их спокойной прочистки без разборки напольного или настенного покрытия всего этажа вашего дома.
Схема устройства внутренней канализации в частном доме
Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.
Схема устройства внутренней канализации с учётом наклона труб
Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:
- Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
- К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
- К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.
- Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.
Блиц-советы
- До проведения системы выполняются работы внутри частного дома – монтаж вертикального стояка для поочередного подведения к нему труб от оборудования санузла с соблюдением уклона в 5 мм на 1 м. При установке насоса уклон необязателен.
- В процессе планирования кухня и уборная должны располагаться вблизи выхода канализационной системы на улицу. При многоэтажном строительстве расположение санузлов друг под другом для уменьшения числа стояков и упрощения монтажа и обслуживания всей сети. Для большого числа санузлов или при отсутствии уклона на участке рационально использование насоса.
Поэтапное устройство канализации загородного дома своими руками
- Устройство канализации загородного дома своими руками осуществляется путём монтажа наружной и внутренней канализации. Если работы будут происходить в уже построенном доме, то необходимо приготовиться к тому, что будет нарушен рельеф участка и придётся проводить ремонт в доме после установки канализационной системы. Монтаж наружной части локальной канализации частного дома имеет несколько этапов:
- Определение размера и объёма септика. Здесь необходимо учесть, что вода должна отстаиваться в септике не менее трёх суток. Учитывая количество проживающих в доме людей и то, что на одного человека объём стоков принимается за 150 л/сутки, можно вычислить, что для семьи из 4 человек нужен септик объёмом не менее 1,8 м3 (150 л/сутки * 4 человека * 3 суток = 1,8 м3).
- Выбор места расположения септика. Устанавливать приёмник сточных вод рекомендуется недалеко от дома, чтобы жидкости не успевали остывать, а зимой не замерзали в трубах. Герметичные септики можно располагать близко к дому и даже в подвале, не герметичные размещать ближе, чем на 5 метров к дому не рекомендуется. Высокая температура способствует ускорению процесса разложения загрязнений в сточных водах.
- Выбор материала для септика. Септик должен быть герметичным. Можно приобрести готовую пластмассовую ёмкость с разным количеством камер. Можно сэкономить и изготовить самостоятельно бетонную ёмкость, воспользовавшись бетонными кольцами.
- Разметка участка и выкапывание траншей для труб и котлована для септика. Котлован выкапывается, исходя из размеров септика и количества камер. Траншеи подготавливаются с учётом того, что трубы будут располагаться с уклоном к очистному сооружению в 2–4 см на каждый метр трубы. Глубина траншеи – 60–120 см (зависит от типа почвы и глубины промерзания грунта) и 60 см ширина. Трубопровод следует защитить от промерзания.
- Установка септика. Монтаж осуществляют с применением уровня, септик просыпают песком и заливают водой до указанных внутри мерок, чтобы уплотнить.
- Врезка подводящей и отводящей трубы, тщательная герметизация всех швов.
- Засыпка канализации песком и уплотнение грунта.
- Обслуживание септика. Этот процесс включает в себя откачку отложений со дна ёмкости. Также можно добавлять биоактиваторы в ёмкость, чтобы ускорить процесс разложения.
Монтаж внутренней части канализационной системы менее трудоёмкий, но не менее важный. Он включает в себя несколько пунктов:
- Расчёт и приобретение труб для внутренней канализации;
- Прокладка труб. Прокладываются трубы с уклоном 1–3 см на метр, стыкуются через раструбные соединения;
- Установка сантехники. Когда монтаж трубопровода завершён, можно присоединять сантехнику: унитаз, раковину, ванную и т.п. При этом необходимо помнить, что присоединение унитаза осуществляется обособленно, в отличие от раковины и ванной. Это обусловлено его специфической функцией.
Что такое канализационное устройство
Канализация – это специальная система, предназначенная для принудительного отведения сточных вод и удаления жидких отходов жизнедеятельности человека. Помимо этого в задачи канализационной системы входит очистка жидкости от загрязнения для дальнейшего ее использования для дачных участков либо же возвращения в водоем.
Для автономной канализации в частном доме в основном используются:
- ливневые сети;
- бытовые сети.
Рассмотрим основные отличия между этими канализациями.
Ливневая сеть
Ливневые канализации используются для безопасного отведения атмосферных осадков и удаления талой воды с кровли и тротуаров. Применяется данная сеть с целью защиты фундамента здания от воздействия дождевых осадков. В основном при использовании ливневой канализации вся жидкость собирается в специальные емкости, из которых в дальнейшем вода используется для полива приусадебного участка. Построить такую сеть можно своими руками, без услуг специалиста. Все работы проводятся на наружной конструкции здания и грунте участка.
Ливневая канализация для частного дома
Бытовая сеть
Бытовая канализация применяется для отведения и расщепления загрязненных отходов жизнедеятельности жильцов на дачном участке. В конструкции бытовой канализации главными рабочими элементами считаются трубопровод и выгребные ямы, за счет которых осуществляется переработка отходов из таких мест, как:
- туалет;
- раковина;
- душевая кабина;
- ванная;
- посудомоечная машина;
- стиральная автомат машина.
В отличие от ливневой сети, бытовая канализация предусматривает домашний и наружный монтаж системы.
Следует знать! Каждая канализационная модель является полностью автоматической и не предусматривает вмешательство потребителя.
Материалы и инструменты
Перед тем, как построить канализацию в частном доме, необходимо запастись материалами и инструментами.
Для устройства внутренней канализации потребуются трубы, лучше всего пластиковые диаметром 60-70 мм, посредством которых должны соединяться все точки разбора воды с главным стояком. Количество труб зависит от расположения мест пользования водой и размерами самого дома.
Кроме труб понадобятся:
- различные отводы;
- тройники;
- заглушки;
- переходники;
- ревизии;
- силиконовый герметик;
- колена соответствующего диаметра;
- крепежные детали.
Если все трубы, проходящие по дому должны быть одного диаметра, то канализационный стояк должен иметь диаметр больший, чем подходящие к нему трубы. Обычно для этого выбирается труба диаметром 100-150 мм.
Особо сложных инструментов для прокладки канализации в частном доме не требуется, можно спокойно обойтись теми, которые имеются в арсенале каждого мужчины:
- ножовка для резки труб,
- набор гаечных ключей,
- измерительные приспособления,
- уровень.
Уровень нужен обязательно, чтобы внутридомовые трубы укладывались не горизонтально, а с уклоном в сторону центрального стояка.
Именно стояк принимает все всё, что поступает от приборов сантехники — с кухни, ванны и унитаза, и по наружным трубам канализации отводится в септик или другой вид отстойника.
Но перед тем, как провести канализацию в частный дом, следует нарисовать план канализационной системы внутри дома, по которому будет легче подсчитывать нужное количество труб и дополнительных элементов.
Тройники необходимы, чтобы делать ответвления от основной магистральной трубы. Например, в ванной комнате будет находиться несколько сантехнических приборов – ванна или душевая кабина (а может быть, и то, и другое), умывальник, унитаз, биде, писсуар. И от всех этих устройств будет отходить своя труба в основную, которая уже будет соединяться с канализационным стояком.
Диаметр труб может быть различным, поэтому приобретаются переходники, которые соединяют трубы разных диаметров.
Заглушки на канализационной трубе
Заглушки предназначаются для того, чтобы закрыть временно неиспользуемые отверстия в трубах или отводах. Например, предполагается купить стиральную машину-автомат, но канализация монтируется, когда машины в наличии нет. Вот именно тогда и пригодится заглушка, которая закроет отвод для подключения в будущем стиральной машины к канализации.
Ревизии устанавливаются на канализационный стояк, если он проходит в подвальное помещение, с тем, чтобы в случае засоров была возможность прочистить трубу.
Общие правила и схема
Если сравнивать с городскими квартирами, то далеко не в каждом частном доме имеются все коммуникационные системы. По этой причине владельцы самостоятельно прокладывают их, для того чтобы улучшить комфорт в доме. Стоит заметить, что в случае если оборудование этой системы вместе с водопроводом изначально закладывается в проекте, то никаких проблем при строительстве не будет. Будет сложнее, если вам придется делать систему канализации в уже построенном доме. Но как будет в этом случае выглядеть правильная канализация в частном доме? Своими руками можно ли ее сделать?
Самый простой вариант такой канализации – если душ и раковину установить внутри здания, а туалет на улице. При этом вы можете обойтись без работ по укладке труб, а также монтажа различного рода очистных сооружений. Такая схема подразумевает, что сточные воды будут выводиться по трубе из дома к канализационной яме. Это один из вариантов правильной канализации в частном доме. Своими руками составить и реализовать проект не составит труда.
Более сложный вариант – при котором душ, туалет и раковина находятся в здании. Но если вы произведете неправильные расчеты или нарушите технологию строительства, может появиться большой риск загрязнения вашего участка, а также водоемов, если они имеются рядом с домом. В этом случае лучше использовать септики
Обратите внимание на то, что разумнее всего ванную, кухню и туалет располагать как можно ближе друг к другу. Тщательно нужно продумать устройство канализации в частном доме
Своими руками можно составить план расположения всех магистралей на участке. Это позволит облегчить монтаж.
В этом случае у вас получится сделать один коллектор, в который будет сливаться вода из всех источников. Через него вся отработанная вода будет поступать в септик или сточную яму
Обратите внимание на то, что пользуется популярностью именно такое устройство канализации в частном доме. Своими руками все работы по монтажу провести несложно
Прокладка наружной канализационной трубы
Её прокладывают от дома до накопителя любого типа (септика или выгребной ямы) прямо, без поворотов. Если же без них не обойтись, надо постараться закругление сделать более плавным. Как вариант, 90-градусный фитинг заменяем двумя под 45°, или же тремя фитингами под 30°.
Наружную канализацию от дома до накопительного резервуара обязательно прокладывать с соблюдением уклона, таким образом, чтобы раструб был направлен навстречу стокам.
ОБРАТИТЕ ВНИМАНИЕ! Для укладки трубы на дне траншеи надо подготовить «подушку» из щебня и песка, толщиной от 20 см. с бетонным покрытием
Это обеспечит защиту системы зимой. Не помешает и при установке септика.
Советуем утеплить трубы, чтобы система хорошо функционировала без перебоев в морозы. Иногда утеплённую систему канализации покрывают защитным коробом, железобетонными лотками, а иногда и пропитанными железнодорожные шпалами, чтобы предохранить от давления грунта.
