Из чего состоит автономный водопровод
Когда вы смогли четко ответить на все вопросы, приведенные выше, и составили примерный план действий, нужно разобраться, из каких составных инженерных элементов состоит водопровод. По сути, это сами трубы, а также механизмы по их нагнетанию на поверхность:
Трубы разных диаметров
Краны и фитинги (соединительные части) для монтажа труб в единое целое
Механизмы для накачивания воды различные виды насосов (их выбор преимущественно зависит от необходимых объемов подачи воды
Электрические двигатели для насосов
При необходимости подогрева воды (для использования ее дома) – водонагреватели
Фильтры механической (грубой) и глубокой очистки воды (без них не обойтись, если вода будет использоваться в питьевых целях)
Также понадобятся рабочие инструменты и материалы для крепления труб к поверхностям, дополнительная защита (утепление) труб для использования их в зимний период.
В целом дачный водопровод из колодца сделанный своими руками как единая система должен выглядеть так.
А принципиальная схема системы выглядит примерно так
Характеристика
Чаще всего под источниками водоснабжения, подразумеваются природные ресурсы в виде поверхности, земли и прослоев, атмосферы. Это могут быть реки, водохранилища, глубокие артезианские воды и другие объекты.
Каждый источник имеет свое происхождение, отличается составом, качественными характеристиками с точки зрения потребления и санитарной надежности. Комплекс этих свойств дает ответ на вопрос, можно ли использовать данную воду для определенных целей.
Характеристики также определяют объем, в котором могут быть использованы конкретные источники воды. Например, артезианская вода сама по себе отличается благоприятными санитарными свойствами, которые делают ее пригодной для бытового использования.
Ресурсы поверхностных источников воды обычно используются для бытовых целей, так как они наименее пригодны для приготовления пищи из-за их уязвимости к загрязнению. Однако существуют специальные системы очистки таких вод с подключением дезинфицирующих средств.
Состояние колодца
Простейшая схема водоснабжения из колодца с погружным насосом включает в себя помпу и шланг. В качестве источника воды подойдет колодезная шахта из бетона, древесины или резиновых шин. Чтобы организовать надежную и долговечную систему водоснабжения, необходимо провести серьезную подготовку. Чаще всего колодцы на дачах сооружаются из бетонных колец. Это объясняется дешевизной и доступностью расходного материала. Монтаж колец в готовую шахту обычно не вызывает никаких сложностей.
Подготовительные мероприятия включают в себя следующие процедуры:
- Герметизация швов. Для наружной отделки хорошо подходит рулонная гидроизоляция, пропитки глубокого проникновения и бетонные растворы. Изнутри рекомендуется использовать жидкое стекло, не содержащее в своем составе никаких вредных примесей. Чтобы соединительные участки колец прилегали более плотно, их отделывают натуральными веревками или самоклеящейся лентой Rubber Elast.
- Дренаж и теплоизоляция. Чтобы колодезные кольца не смещались во время пучения мерзлой почвы, верхний участок шахты необходимо заизолировать водонепроницаемой пленкой или геотекстилем. Для этого готовый ствол откапывают с внешней стороны на глубину 2 м. Поверх гидроизоляции укладывается теплоизоляционный материал. Для засыпания зазора по бокам шахты применяют слой песка высотой 40-50 см. Обязательно организовывают глиняный замок.
- Сделать донный фильтр. Во избежание заиливания колодца, его дно оснащают специальным фильтром. Как результат, основание получает должную стабилизацию, сохраняя способность пропускать воду. Для этого в продаже имеется специальный синтетический материал – Дорнит. После укладки на дно поверх него насыпают слой щебенки высотой 10-15 см. Для укрепления краев полотна используют стальной оцинкованный профиль и дюбели.
Установка фильтров
Наконец, завершающий этап строительства водопровода на даче своими руками из колодца состоит в монтаже системе фильтрации воды. Очистка воды для употребления ее в питьевых и бытовых целях всегда должна быть многоступенчатой. На практике это означает монтаж нескольких фильтров – механической и глубокой очистки:
- Угольный фильтр применяется на первом этапе очистки. Он хорошо отфильтровывает мелкие частицы песка, грунта, ила, растительности, которые непременно содержит природная вода. Его принцип действия прост – проходя через него, вода оставляет примеси на поверхности угля.

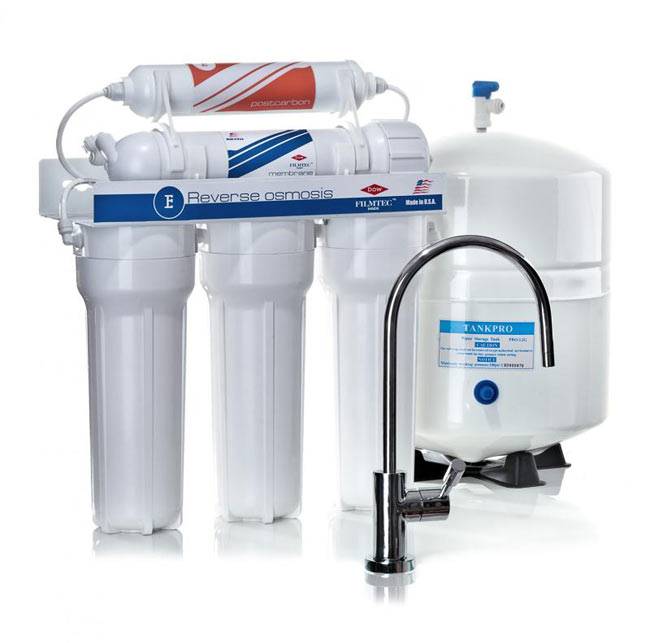

Фильтры тонкой (глубокой очистки) осуществляют многоступенчатую фильтрацию за счет нескольких картриджей из специальных материалов, отлично выделяющих из воды вредные вещества – остатки нефтепродуктов, катионы железа, тяжелых металлов, остатки от удобрений (нитраты), а также пестициды, хлориды и другие химические вещества. Выбор того или иного устройства зависит от особенностей химического состава воды конкретно вашего источника.
Обычно эти фильтры состоят из нескольких съемных картриджей, которые нужно менять по мере их засорения (сроки службы всегда указываются в инструкции).
Водоснабжение из колодца: несколько слов о насосном оборудовании
Прежде чем изучать автономную систему водоснабжения, для начала следует разобраться с оборудованием, которое в полной мере отвечает за подачу воды в дом. Качать живительную влагу из источника можно посредством разных типов насосов.
Поверхностный насос. Весьма недорогое и простое в подключении устройство, у которого имеется только один серьезный недостаток – он устанавливается в колодце над поверхностью воды. Что это значит? Как минимум то, что в ваше отсутствие его могут украсть. Как вариант, придется снимать его каждый раз, когда вы решите оставить дачный участок и устанавливать его заново, когда вернетесь.
- Погружной насос. Практически то же самое, что и с поверхностным оборудованием этого типа. В принципе, если правильно оборудовать колодезный домик и грамотно подключить такой насос, то вытащить его из колодца будет достаточно сложно – на это дело понадобится много времени. Использование погружного насоса целесообразно только в том случае, когда речь идет про дачное водоснабжение из колодца большой глубины.
Насосная станция. Можно сказать, что это оптимальный вариант для дачного водоснабжения. Основное преимущество данного насосного оборудования заключается в его автономной работе – вернее не в автономной работе, а в независимой или полностью автоматической. Она включается исключительно только тогда, когда в системе водопровода падает давление, что происходит только тогда, когда открывается кран и из него начинает бежать водичка. При закрывании крана давление повышается и при его определенном значении насосная станция отключается. И это еще не все преимущества данного приспособления для забора воды из колодца – установить его можно в любом месте, в том числе и внутри дома.
В общем, выбор здесь весьма простой – что-либо лучше, чем насосная станция, для забора воды из колодца не придумаешь. Добавьте еще ко всему этому весьма несложную установку и вы получите практически идеальный вариант насоса для индивидуальных систем водоснабжения из колодца на даче.
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.
Водоснабжение на даче из колодца / наружняя часть
Выполняя монтаж водоснабжения на даче из колодца, а именно производство работ по устройству наружной части, в первую очередь разрабатывается траншея от колодца до места ввода будующего трубопровода в дом. Мы выполняем этот вид работ как в ручную, так и миниэкскаватором, в зависимости от расстояния между колодцем и строением.
Глубина на которую прокладывается трубопровод, и соответственно заглубление траншеи может варьироваться от 0,8 м. до 2 м., в зависимости от эксплуатационных условий при которых будет использоваться система. Если водоснабжение на даче из колодца будет использоваться только в теплое время года, то заглубляться более чем на 1 метр нет смысла, но если система предназначается для работы в том числе и в холодное время года, то трубопровод прокладывается на глубине до 2 метров.
Вне зависимости от того в каких условиях будет работать дачное водоснабжение из колодца нужно помнить главное правило – трубопровод должен быть прокложен исключительно под наклоном в сторону сливного клапана. Клапана через который, осенью перед отъездом с дачи, или во время зимы, будет производиться слив воды из всей водопроводной системы.
Для устройства подземного водопровода сегодня используются рулонные трубы из полиэтилена низкого давления (черные с синей полосой. Диаметр трубы как правило 32 мм. Этот размер можно назвать золотой серердиной для оптимальной работы системы водоснабжения расчитанной на 1-3 санузла.
После того как траншея подготовленна сверлится отверстие в бетонных кольцах колодца. В последствии через это отверстие будут проходить трубопровод и электрокабели для подачи электроэнергии к насосу и сливному клапану.
Следующий этап – установка погружного насоса. Использование погружного насоса сегодня это оптимальный вариант для стандартной системы водоснабжения на даче. Два качественно важных отличия погружного насоса от поверхностного: – абсолютная тишина во время работы – удобство при консервации и запуске системы.
Горячая вода – это комфортно
Накопитель горячей воды – бойлер или проточный нагреватель? Всё зависит от количества людей, находящихся на даче, времени их пребывания. Для двух или даже трёх человек, посещающих дачу по выходным дням, достаточно будет проточного нагревателя. Он нагревает воду мгновенно.
Электроводонагреватель позволит пользоваться горячей водой через несколько часов после включения. Утеплённый бак температуру воды держит достаточно долго после выключения. При кратковременных заездах такой график неудобен. Разумный компромисс – иметь два источника горячей воды, пользоваться ими по ситуации.
Получение воды из колодца зимой
Как сделать водопровод на даче из колодца своими руками, схему системы можно посмотреть на рисунке.
Схема водопровода на даче из колодца с погружным насосом выглядит таким образом.
Если колодец выкопан недавно, то необходимо сделать следующее:
- Оставить его на 1-2 суток, чтобы дно заполнилось водой. Уровень способен подняться на 1 метр и более.
- Откачать воду и засыпать на дно щебня, который станет фильтром источника. Требуется слой более 30 см.
Затем можно сооружать зимний водопровод из колодца на даче (что такое греющий кабель для водопровода). От колец колодца к дому делается траншея, глубина которой рассчитывается от величины морозов в конкретной местности и от утеплителей, которые планируется использовать (как сделать утепление труб водоснабжения в частном доме).
В траншею кладется первая труба водопровода и на уровне ее расположения делается отверстие в колодезном кольце.
Труба заводится в отверстие так, чтобы она прошла внутрь колодца. К ней крепится через поворотный фитинг заборная труба, которая опускается в источник.
В дачном водопроводе из колодца вместо заборной трубы применяют также гофру или шланг для пищевых продуктов. Скважина не позволяет воспользоваться таким выбором.
Дальнейшая часть системы водоснабжения на даче из колодца своими руками, схема проводки магистрали и разводка труб в помещении выполняются так же, как в модели с забором воды из скважины.
После сборки магистрали, щели между колодезным кольцом и трубой, входящей в его отверстие, герметично заделываются цементным раствором. Это же можно сделать по-современному: монтируют уплотняющие фитинги, которые выпускаются как для полиэтиленовых, так и для металлопластиковых труб.
Видео о водопроводе из колодца.
https://youtube.com/watch?v=xv3tucg4ILk
Способы устройства зимнего водопровода
Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:
- Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
- Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.
Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.
Способ № 1 — ниже глубины промерзания
Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.
Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.
Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.
На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.
Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.
Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.
Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе
Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:
- при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
- сложность поиска поврежденного участка трубопровода;
- вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.
Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.
Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.
При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине
Способ № 2 — утепление водопровода
При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.
Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.
Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.
Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.
Какой утеплитель использовать? Здесь возможны два варианта:
- жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
- мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).
При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции
Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.
Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.
Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб
Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.
Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.
Преимущества полимерных изделий
Трубы и фитинги ПНД изготавливают из полиэтилена низкого давления. Популярность материал приобрел благодаря своей низкой стоимости и простоте монтажа. Для организации такого водопровода не нужно обладать особыми знаниями и навыками. Все соединяемые детали уже имеют резьбу, нужно только правильно подобрать комплектующие по размеру.
Важные преимущества ПНД для дачного водопровода:
- стойкость к коррозии и биологическому воздействию;
- безопасность для здоровья и окружающей среды;
- небольшой вес и высокая пластичность изделий;
- стойкость к гидроударам и ремонтопригодность;
- низкий показатель теплопроводности.
Полиэтиленовые трубы укладывают в траншеи и на поверхности грунта. Усадка зданий во время паводков и подземных толчков никак не влияет на целостность водопровода из ПНД на даче и не несет угрозы его целостности.
Как обслуживать систему
Если все сделать правильно, водоснабжение будет работать практически без сбоев.
Чтобы обезопасить себя от отдельных поломок, потребуются следующие профилактические мероприятия:
- Наблюдать за работой помпы, производя своевременные чистки и замену резиновых прокладок.
- Периодически проверять качество воды в колодце. Если оно ухудшится, причина, скорее всего, в нарушении герметизации шахты. Чтобы исправить положение, проводят соответствующие ремонтные работы по уплотнению швов.
- Контролировать рабочее давление, используя для этого манометр. Нормальные показатели для такой системы – 2,5 – 4 атм.
- Время от времени чистить фильтр от скопившихся внутри них крупных частиц и примесей. Если этот момент упустить, проходимость трубопровода ухудшится, и насос станет работать с перегрузкой.
Схема дачного колодезного водопровода
Схему подводки составляют с учетом планировки дома или коттеджа, расстояния до колодца, количества и назначения точек водозабора.
Пример устройства трубопровода, поставляющего воду из колодца в дачный дом:
- Насос погружной (помпа). Его подвешивают на тросе и крепят кабель электропроводки.
- Обратный клапан. Это устройство предотвращает стекание воды вниз при остановке перекачки.
- Сливной кран. Его устанавливают для консервации колодца на зиму в самой нижней точке трубопровода.
- Штуцер пятивыводной.
- Манометр.
- Реле (датчик) давления. Это прибор для автоматического включения и отключения насоса.
- Реле сухого хода. Это устройство для защиты помпы от работы без воды. Его ставят, только если у насоса нет поплавкового выключателя, а у реле давления нет функции защиты от сухого хода
- Гидроаккумулятор (или накопительный бак). Это емкость для накопления воды и компенсации ее температурного расширения, предупреждения перепадов давления.
- Шаровой кран.
- Фильтр предварительной очистки от глины, песка, ила, ржавчины и других механических примесей.
Насос, обратный клапан, сливной кран находятся внутри колодца. Остальное оборудование устанавливают в помещении, подвале или подполе. Если не позволяет площадь домика, то возле колодца необходимо организовать приямок. Его утепляют, если планируется пользоваться водопроводом и зимой.
Прокладка водопровода.
Устройства соединяют между собой трубами. Количество изгибов и стыков должно быть минимальным. Выход к колодцу можно проложить через подвал или подпол. Схему расположения и глубины залегания трубопровода, скрытого под землей, нужно сохранить. Она понадобится при строительстве новых сооружений.
Помпу поверхностного типа ставят в доме или приямке. К всасывающему патрубку присоединяют трубу, которую выводят в колодец. На входе устанавливают сетчатый фильтр. Перед насосом монтируют фильтр грубой очистки (грязевик), обратный клапан. На выходе ставят фильтр тонкой очистки.
Для поднятия воды с глубины от 8 до 30 м поверхностному насосу понадобится выносной эжектор. Его размещают внутри колодца. К эжектору подводят 2 трубы — по первой вода поднимается вверх, по второй часть потока возвращается к прибору для создания перепада давления.
Обеспечение горячего водоснабжения
При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.
Установка водонагревателя выполняется по стандартной для такого оборудования схеме.
Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.
Как сделать зимний водопровод на даче из колодца
Основное отличие летней системы водоснабжения – отсутствие утеплителя на трубах. Его можно прокладывать по поверхности земли. С наступлением холодов вода из труб сливается. Иначе при замерзании образовавшийся внутри лед порвет трубы. В качестве утеплителя используется минвата или иной утеплитель.
Зимний водопровод на дачу из колодца прокладывается таким образом, чтобы трубы имели наклон. Когда он не нужен, вода должна сбегать из системы самотеком. Лучший вариант – проложить трубы под землей. Для этого выкапывается траншея. Ее глубина должна превышать глубину промерзания грунта (региональный показатель). В большинстве регионов это более метра.
