Установки гидрозатвора на канализацию
Выпускаемые сегодня устройства сифонов настолько понятны и просты, что установить их на место в систему крайне просто и любой человек может выполнить это самостоятельно. Рассмотрим несколько примеров:
- Самостоятельно сформированное устройство гидрозатвора может быть выполнено из обрезка трубы и нескольких стандартных фитингов.
Применение дополнительного уплотнения в виде герметика обеспечит длительную работу устройства.
- Таким же образом формируется подключение трапа в душевой или ванной комнатах, причем подключать его можно непосредственно к коллекторной трубе диаметром 110 мм.
При необходимости произвести прочистку устройство просто демонтируется, а затем собирается обратно.
Считающийся наиболее сложным в установке гидрозатвор для ванны легко может быть выполнен с использованием гофрированного пластикового шланга. Гофра используется для устройства перелива, являющегося также обязательным элементом сантехнической обвязки ванны, а сифон можно использовать как цельным, подбирая по размерам, так и из такого же шланга
Неудобство работы в стесненном пространстве заставляют уделять особое внимание качеству установки крепежа – без перекосов и строго по резьбе
- Проще всего производится подключение к кухонной мойке бутылочного гидрозатвора.
Для этого нужно установить верхнюю воронку в отверстие раковины и завернуть прижимную гайку. Перед этим под воронку устанавливается прокладка. Не следует чрезмерно затягивать гайку – она может вытеснить прокладку с конического посадочного места и образовать протечку.
После этого на трубу надевается кожух и фиксируется гайкой. От корпуса отводится гофротруба к входной резиновой втулке на отверстии канализационной трубы. Втулка подбирается наружным размером под отверстие, а внутренним – под диаметр наконечника гофротрубы.
Смотреть видео
Брага. Часть 3. Подключаем гидрозатвор к канализации
Watch this video on YouTube
Как изготовить гидрозатворы своими руками
Совершенно очевидна необходимость сифона в системе канализации. Как сделать эту простую, но немаловажную деталь своими руками? Для этого лучше всего использовать стандартные фитинги нужного размера. Разумеется, нужно владеть навыками пайки пластиковых труб с применением специального оборудования – паяльника.
Смотреть видео
Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан
Watch this video on YouTube
Но это нехитрое искусство и обучиться ему несложно и недолго. Прибор можно взять в аренду с посуточной оплатой не расходуя средств на приобретение.
Разновидности сифонов
Перед началом проведения основных работ следует определиться с подходящим видом сифона для кухни. Различают следующие типы сифонов для кухонной мойки:
- трубный сифон – это гибкая жесткая труба, образующая водяную пробку. Некоторые разновидности трубных сифонов имеют на нижней стороне удобную втулку, которую можно открыть для прочистки. При выборе такого сифона для кухни следует правильно соединить слив раковины и впускное отверстие в канализацию. Чтобы его прочистить, не нужно осуществлять демонтаж сифона: необходимо всего лишь снять нижнее колено. Трубные сифоны пользуются спросом, поскольку занимают минимум места и имеют симпатичный внешний вид. Но чистить их придется достаточно часто, к тому же, при нечастой эксплуатации небольшая величина гидрозатвора приведет к испарению воды и появлению стойкого запаха;
- можете выбрать бутылочный сифон для мойки на кухню. Именно его используют чаще всего. Такой сифон имеет форму, напоминающую бутылку, там, где размещен водный затвор. Подключение к канализации обеспечивается с помощью прямой или гибкой трубки. К преимуществам можно отнести и цену сифона такого типа, а также небольшие размеры и простоту снятия. Но в зоне выведения потока из чаши такого сифона быстро накапливается мусор, так что не забывайте его чистить;
- гофрированный кухонный сифон – третья разновидность. Это гибкий материал, которому будет просто придать нужную траекторию и уклон. Благодаря особой конструкции такой модели вы сможете соединять мойку со входами в нестандартную систему канализации. Монтируется этот сифон очень просто и не вызывает сложностей в работе. А благодаря тому, что промежуточных креплений в нем нет, вы можете не переживать о возможных протечках воды. Но есть у гофрированной модели и минусы: например, чтобы вычистить засоры, вам придется полностью снять сифон.
Такие составляющие могут отличаться и по другим характеристикам. Например, вы можете установить сифон для двойной кухонной мойки или для тройной.
Главное отличие сифона для двойной раковины заключается в наличии двух подсоединений к ее основанию, переходящих в один канализационный слив. Само собой, стоимость сифона для кухонной мойки с двумя чашами будет дороже. Как выглядит сифон на две раковины, смотрите на фото.
Также существуют модели плоского сифона для мойки на кухню. Его используют, если пространство под сливом ограничено. Еще одна разновидность — сифон для раковины на кухню с переливом. Перелив представляет собой трубу, по которой будет вытекать вода при достижении определенного уровня в мойке. Такая конструкция позволит предотвратить случайное перетекание воды за границы кухонной мойки.
При установке сифона на кухне следует учесть еще одну особенность, а именно – размеры кухонных сифонов, поскольку существует несколько вариаций таких приспособлений. Ориентируйтесь на величину сливного и канализационного отверстия, а также на наличие свободного места под мойкой.
Конечно, какой сифон лучше для кухни, нельзя сказать однозначно. Поэтому будет правильнее, если перед тем как купить сифон для кухонной мойки, вы ознакомитесь с имеющимися возможностями, изучите их структуру, а также разберетесь с нюансами монтажа, о чем мы и расскажем далее.
Советы по выбору материала
Выбираем материал сливной арматуры
Современные механизмы слива перелива могут изготавливаться из черного либо цветного металла и из пластика. Рассмотрим особенности каждой подгруппы:
- Конструкции, выполненные из черного металла. Такие сливные механизмы отличаются высокой прочностью и долголетием в эксплуатации, однако внешней привлекательностью похвастать не могут. Такие изделия обязательно дополнительно хромируются или никелируются. Назначение такого покрытия в придании большей коррозионной стойкости механизму;
- Механизмы, изготовленные из бронзы, латуни и меди – более распространенная разновидность. Наиболее надежными считаются сливные устройства из бронзы. К преимуществам такой разновидности изделий также можно отнести легкость сбора-разбора и высокую сопротивляемость коррозии;
- Полипропиленовые конструкции для слива перелива выглядят наиболее эстетично, но заметно уступают в надежности металлическим. Кроме того, полипропиленовые сливы плохо смотрятся с дорогими дизайнерскими моделями ванн – пластик выглядит слишком дешево на фоне элитной керамики или натурального камня.
Как установить сливной механизм самостоятельно?
Что необходимо знать для самостоятельной установки?
Для начала следует внимательно ознакомиться с инструкцией и всей документацией, прилагаемой к комплекту: все рекомендации по установке должны соблюдаться неукоснительно, ведь иначе механизм будет работать неправильно или не будет работать вообще.
Обратите внимание и на устойчивость емкости – ванна не должна шататься, особенно это касается акриловых и металлических чаш, имеющих незначительный вес и как следствие – плохую устойчивость. Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник
Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку
Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник. Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку.
Следующий этап установочных работ – закрепление на тройнике уголка, который соединит механизм с канализацией. Не забудьте про то, что каждое соединение в монтаже слива перелива требует обработки герметиком и обязательной проверки перед набором воды. Для этого в чашу нужно набрать немного воды и затем осуществить пробный слив. Если утечки воды нет – механизм поставлен правильно и готов к эксплуатации.
Аккуратно и без резких движений следует проводить монтаж металлических сливов – они обладают не слишком хорошей гибкостью и при чрезмерном загибе могут лопнуть.
Как выполняется монтаж?
Стиральные машинки-автоматы относятся к дорогим видам техники. Потому надо точно следовать инструкции производителя, когда выполняется установка. Чем выше стоимость изделия – тем дороже потом обойдётся ремонт.
Устанавливаем сифоны с отводом
Сифоны имеют внешний вид, во многом похожий на обычные раковины. Отличие кроется лишь в отсутствии отдельного патрубка, к которому подключается автомат. Монтаж так же имеет стандартную схему, которая используется практически во всех ванных. Иногда меняют лишь трубку со штуцером, а не сам сифон, но подобные варианты нельзя отнести к приемлемым.
Описание процесса будет таким:
- Снимаем старое устройство полностью. Для чего откручиваются две гайки из пластмассы, которые и отвечают за крепление к сливу, остальным частям. Главное – не забывать подставлять ёмкость, куда стекается грязная вода.
- Отвод раковины в канализацию тщательно очищается. Грязь и отложения должны быть убраны полностью.
- Ставим новый сифон. Главное – не забыть плотно завинтить пластиковые гайки, когда работа почти закончена.
- Одеваем шланг от машинки на штуцер, который для этого и предназначен.
- Затягивается соединение, для обеспечения максимума герметичности.
Об установке встроенных изделий
Главное – заранее подумать о том, как стиральная машинка соединяется с канализацией. Специальные сифоны для отвода воды встраиваются, если у техники имеется своё постоянное место. Установленное изделие полностью закрывают с применением влагостойкого гипсокартона. Сверху должна идти плитка. Снаружи надо оставить лишь небольшой отвод, при участии которого подключается шланг.
Одевание гайки, либо её затягивание – простые, но действенные способы, позволяющие завершить закрепление. Подобные разновидности сифонов имеют главное преимущество – сохранение небольшого расстояния между машинками и стенами. Сами соединения отличаются привлекательным внешним видом.
Благодаря сифонам помпы защищаются от дополнительных нагрузок. Обеспечивается полная защита от вредных воздействий со стороны канализации.
Устройство слива перелива
Далеко не все знают, как выглядит эта конструкция
Но для того чтобы понять ее важно, достаточно изучить функции – она помогает избежать потопа и появления неприятных запахов с канализационной системы. В конструкции ванны есть два отверстия – в верхней части чаши и в нижней
Внизу находится слив, а вверху, соответственно перелив. Именно поэтому элемент получила такое название.
Устройство перелива чаши ванны на самом деле очень простое. Элемент можно разделить на 4 части (если считать и соединительные детали, то будет еще больше), которые необходимы для подключения и сборки ванны.
- Сливная горловина. Эта часть устройства устанавливается на дне чаши и складывается из двух половин. Нижняя часть выполнена в форме патрубка с расширением и специальной гайкой. Верхняя часть детали – хромированная чашка. Устанавливается горловина сверху и снизу ванны при помощи специального винта из металла. Герметичность крепления обеспечивается при помощи прокладки.
Переливная горловина. По конструкции этот элемент похож на сливное устройство. Отличия только в том, что здесь не прямой отвод для жидкости, а боковой. Используется элемент для удаления излишков воды из чаши, если она будет переполненной. Правда, 100% гарантии защиты от потопа такая деталь не дает. Дело в том, что диаметр трубы маленький и с большими объемами воды она нее справиться.
Сифон. Существуют варианты разных конфигураций, но практически всегда сифон выполнен в форме изогнутого патрубка, в котором постоянно находится влага. Именно этот элемент и является тем водным затвором, который исключает попадание ароматов канализации в квартиру
Стоит учитывать, что самой важной характеристикой является объем водного затвора. В случае, когда вентиляция канализационной системы плохо выполняет свои функции, то вся жидкость из сифона может быть высосанной, и неприятные запахи появятся очень быстро
Специалисты советуют покупать сифон с большой глубиной затвора, который будет вмещать 300-400 миллилитров воды.
Гофрированный соединительный шланг. Данный элемент применяется для отведения жидкости в сифон при переливе. В этой части обвязки показатель давления воды находится на низком уровне, и поэтому шланг натягивают на ершики без применения обжимов. В более дорогих моделях сифонов такие элементы также оснащаются герметизирующей прокладкой и обжимной деталью.
- Патрубок для соединения канализационной системы и сифона. Существует два вида такого устройства – гофрированное и жесткое. Первый вариант более удобный в подключении, но жесткий патрубок намного прочнее и прослужит дольше. Правда, в жестком варианте нет такой возможности, как регулировка длины, а гофрированный патрубок позволяет это делать.
Конструкция сифона для ванны
Основными элементами любого сифона считаются сливной, а также переливной блоки, давайте рассмотрим их более подробно:
- Сливной трубопровод закрепляется в нижней части ванны, он используется для отведения накопившейся воды.
- Переливной блок закрепляется на стенке ванны в непосредственной близости к её краям. Этот элемент обеспечивает защиту от перелива жидкости, если пользователь забыл выключить краны.
Сливное отверстие в ванной служит не только для отвода грязной воды. Эта часть сифона сделана таким образом, чтобы блокировать проникновение неприятных запахов из канализационной системы в помещение. В состав сливного блока входят 4 составляющие:
- горловина;
- отводящий патрубок;
- гибкая гофра;
- труба, соединяющая ванну с канализацией.
Горловина закрепляется в нижней части ванны при помощи стального винта, который надёжно скрепляет внутренние и наружные части сифона. Для предотвращения протечек во время эксплуатации сантехники необходимо правильно устанавливать и хорошо затягивать уплотнительные кольца.
В конструкции горловины перелива присутствует отводящий патрубок, который обеспечивает отвод лишней жидкости, вода стекает в канализацию под небольшим давлением. Он имеет дугообразную форму – благодаря такой конструкции эта деталь постоянно содержит некоторое количество воды. Эта жидкость препятствует поступлению неприятных запахов из канализации в помещение. В искусственном барьере должно находиться от 300 до 400 миллилитров воды.
Гофра используется для отвода лишней жидкости после наполнения ванны. Использовать хомуты для крепления этой детали необязательно из-за небольшого давления воды. Соединение сливного отверстия сифона с канализационной системой осуществляется за счёт гибких или жёстких трубопроводов, которые можно регулировать по длине.
Кроме описанных деталей, для сборки сифона используются пластиковые накидные гайки, винты, а также прокладки (конусные или обычные плоские).
Основные параметры выбора
При выборе модели сифона для раковины нужно учесть ряд параметров:
- Стандартность раковины. Если устанавливается типовой умывальник, подбор подходящего сифона – не проблема. А вот в случае монтажа модели мойки, изготовленной под заказ или установленной нестандартным способом, возможно, придется помучиться с выбором. В таких случаях наиболее подходящим вариантом является гофрированное устройство. Скорее всего, получится подключить и бутылочный сифон, а вот жесткий трубный подходит лишь для типовых случаев.
- Привлекательность исполнения. Выбор, представленный современными производителями, столь широк, что подобрать оптимальный дизайн можно даже для такого непримечательного устройства, как сифон.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Характеристики и особенности угольного фильтра для кухонной вытяжки
- Расстояние между отводящим канализационным отверстием и горловиной раковины. Если этот показатель нестандартный, то придется докупать дополнительные переходники.
- Ценовой уровень. Разница в стоимости между пластиковыми и металлическими изделиями может быть весьма внушительной, при выборе нужно ориентироваться на собственные финансовые возможности. Но не стоит забывать, что скупой платит дважды. Выбирая самые простые и дешевые сифоны из полиэтилена, нужно быть готовым к тому, что скоро потребуется их замена.
Разобравшись в конструктивных особенностях и различиях основных видов сифонов для раковин, можно с легкостью подобрать подходящий вариант. Если изделие стандартное, то и установить его будет несложно, для получения необходимых знаний достаточно просто посмотреть несколько обучающих видео от опытных мастеров.
Виды и особенности материалов
Главным условием при выборе материала является устойчивость к коррозии. К таким вариантам относится:
- Черный металл является надежным материалом. Основной недостаток – внешний вид устройства. В настоящее время стараются выбирать более современные варианты;
- Пластмасса для сантехнических приборов (полипропилен). Белый цвет, лаконичная форма, продолжительная эксплуатация. Полипропилен уступает металлу по показателю прочности, поэтому есть риск поломки изделия. Простой дизайн слива-перелива может быть неуместен, если отделка помещения предполагает использование дорогих материалов и оборудования;
Бронза, латунь или медь. Зачастую данные цветные металлы не применяют без защитного слоя. Детали, расположенные в зоне видимости могут быть покрыты никелем, либо хромом (по методу гальванопластики). Применение никеля предпочтительно, для данного материала характерна продолжительная эксплуатация. Визуальное отличие никеля – синий оттенок деталей;
Для того чтобы определить вид металла, следует обратить внимание на отверстия в верхней и нижней части ванны. Медный цвет отливает красным, прочностные характеристики меди уступают другим материалам
Латунь прочнее меди, обладает светло-желтым оттенком. Основа из бронзы является самой прочной в данной категории, по устойчивости сравнима с черным металлом. Для бронзы свойственен темно-коричневый тон, основные компоненты сплава – цинк и медь. Цветные металлы являются отличным вариантом для производства сантехнических приборов. Благодаря устойчивости к коррозийному воздействию, детали легко соединяются по резьбе.
Виды сифонов
Помимо вышеописанной классификации сифоны также различаются также по типу конструкции. Самые популярные из них модели трубчатого типа, вариация с колбой, сифон-гофра, а также плоская модель.
Сифон трубчатого типа
Сифон трубчатого типа, иначе называющийся – сифон коленной конфигурации. В данной модели основная часть изделия – это труба, металлическая или пластиковая, помещающаяся между канализацией и стоком ванны. Во время слива вода стекает вниз, а затем поднимается обратно наверх по первому изгибу. А потом спускается в канализацию по второму. С помощью этой воды в конструкция как раз создается гидрозатвор, благодаря которому неприятные запахи из канализации не проникают в помещение ванной комнаты. Как правило, такие сифоны довольно большие, поэтому их не очень удобно обслуживать, а чистка выполняется только в случае серьезных засорений.
С колбой
Сифон с колбой, иначе называющийся ещё бутылочным, обязан своему названию тем, что по своей форме напоминает бутылку или колбу. Внизу такого изделия есть некий отстойник, благодаря которому из сифона легко извлекать мелкие инородные частицы, попадающие в канализацию в момент слива. Достаточно всего лишь открутить крышку, которая находится внизу отстойника. Гидрозатвор здесь находится в нижней части колбы. В центре располагается выходная труба, чаще всего это пластиковая трубка гофрированного вида. Данная модель является одной из самых удобных в обслуживании. В случае засорения достаточно просто снять сифон, раскрутить его и вымыть.
Плоский сифон
Плоский сифон Ничем не отличается от обычного за исключением приплюснутой конструкции. Он имеет те же ответвления и сливы, как и стандартный вариант. В сущности это плоская трубка из пластика. Основная часть плоского сифона выполнена горизонтально, но таким образом, чтобы обеспечить создание гидрозатвора. Данная модель будет удобна в небольших пространствах. Плоский сифон довольно прост в обслуживании. Для чистки достаточно снять некоторые части.
Плоский сифон для ванны
Сифон-гофра
Представляет собой просто гофрированную трубку, изогнутую в форме латинской буквы “S”. В этом изгибе создается гидрозатвор. Такая трубка крепится к стоку при помощи хомута. Данный вариант подвижен, однако при засорении его проще заменить, чем прочистить.
Размеры
Под мойкой не так много места, поэтому размер конструкции ограничен. В большинстве случаев такого размера сифона достаточно. Для эффективной работы устройства также нужно учитывать его пропускную способность. Не следует забывать и про расстояние между выходным патрубком из сифона и входным отверстием канализационной системы. Как правило, максимальная высота конструкции не превышает 250 мм.
Точных стандартов здесь нет, кроме на диаметр сливного патрубка
Поставить сифон на раковину в кухне, когда диаметр слива и канализационной трубы имеют одинаковый размер не проблема. Однако когда есть различия в диаметрах труб, необходимо заранее подумать об их соединении. В этом случае применяются различные манжеты и патрубки их сопряжения. Например, тройник внутренний двухраструбный на 50 мм, позволит с уплотнительными манжетами подключить раковину 50*40 и стиральную машину 50*25.
Различные переходные манжеты позволяют герметично подключить необходимые устройства к основной канализации

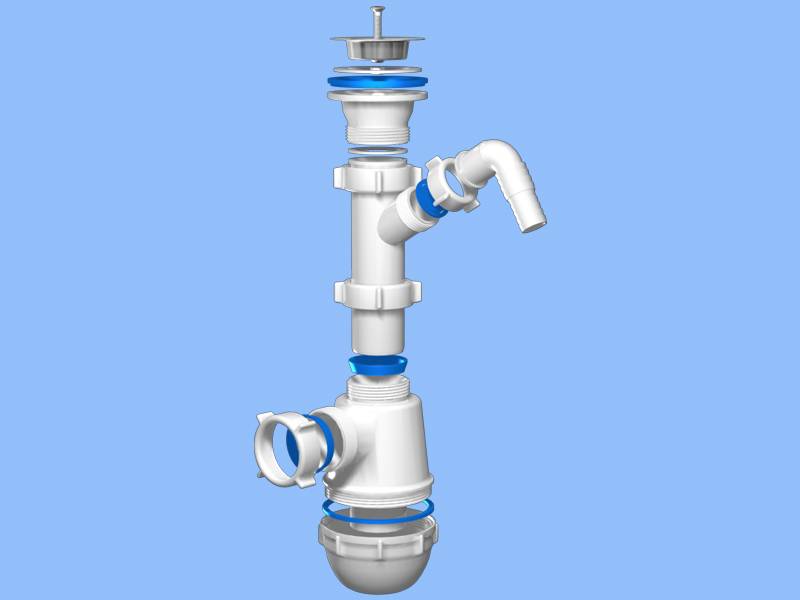

Сборка конструкции с переливом
Первоначально производится сборка бутылки. Подходящий уплотнитель садится на резьбу колбы, встраиваемой внизу умывальника. Далее вплотную прикручивается нижняя крышка. Соединение необходимо подтянуть вручную, для обеспечения плотной стыковки.
Теперь нужно взять верхний патрубок, отвечающий за слив в умывальнике, накинуть на него гайку, а затем одеть конусную прокладку.
При этом натягивание уплотнителя должно выполняться широкой стороной на трубу. После этого элемент вставляется в верхнюю часть сифона. Следующим шагом будет накручивание гайки.
Если требуется удлинение отводящего сливного разъема, к нему подсоединяется жесткий патрубок. В случае когда конструкция этого не требует, сразу монтируется труба-гофра
К переливному отверстию раковины подсоединяется гофрированная трубка, а ее второй конец — к стыковочному патрубку. Сделать это очень легко – деталь в виде лопатки оснащена конусными пазами, легко входящими в рифление гофры.
Установка всех труб сливного узла — нижней, обеспечивающей отвод воды в канализацию, средней для стока стиральной машинки и верхней для перелива, — производится аналогично вертикальному патрубку.
Сифон для двойной мойки
Распространение для установки на кухне получили мойки с двумя секциями. В этом случае сливная арматура для мойки имеет особенную конструкцию. Для отвода стоков пользуются двумя решениями:
- установка отдельного сифона для каждой секции (надежно, но не компактно);
- установка общего сифона.
Сифоны для двойной мойки с переливом изготавливают бутылочного или трубного типа. Чаще используют бутылочную форму. Монтаж конструкции отличается от стандартного случая:
- Закрепление решеток и патрубков к сливным отверстиям.
- Выполняют монтаж конструкции перелива.
- Патрубки отверстий соединяют и подключают к сифону.
- Присоединение сифона к канализации выполняется как в предыдущих случаях.
Соединения уплотняют специальными резиновыми прокладками. Если требуется повысить герметичность приобретают специальные герметики или ФУМ-ленту. После выполнения работ рекомендуется проверить качество герметичности конструкции.
- после сборки конструкции открывают кран с водой;
- проверяют конструкцию слива на наличие протечек;
- если протечки обнаружены устройство разбирают и сборку выполняют заново с соблюдением технологии.
ПОСМОТРЕТЬ ВИДЕО
Правильно собрать слив для раковины самостоятельно — посильная задача. Но это мероприятие требует внимательного и ответственного подхода, чтобы в будущем при эксплуатации не возникло неприятностей.
Основные разновидности
По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:
- Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
- Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
- Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
- Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
- Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
- С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
- Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.
