Для чего нужен байпас в системе отопления, установка байпасной линии

Вопросы и ответы

Установка байпаса — это процедура, которая производится довольно редко. Если ее выполнили еще на стадии первичного монтажа системы, пользователи о ней не задумываются. А дополнения любого типа выполняются редко — инициатором установки должен быть владелец помещений, который не всегда уверенно ориентируется в конфигурации и особенностях работы отопительного контура. Поэтому, вопросов всегда возникает огромное количество.

Ответим на самые частые из вопросов:

Почему байпас устанавливают рядом с радиаторами?

Это обусловлено конфигурацией отопительной системы — установить перемычку можно только в участках, где прямая и обратная линии находятся неподалеку друг от друга. Как правило, это бывает только поблизости от радиаторов.

Почему в старых домах монтаж системы осуществлялся без перемычек?

В этих домах система проектировалась с учетом использования чугунных радиаторов. Они обладают большими внутренними сечениями и вполне могут работать без байпаса. Однако, современные отопительные приборы имеют гораздо меньшее сечение, и без байпаса могут слишком активно рассеивать тепловую энергию.

Что произойдет, если диаметр трубы байпаса будет равен сечению основных трубопроводов обвязки?

Если на байпасе есть собственный кран, ничего страшного не случится. Диаметр перемычки уменьшают для того, чтобы снизить давление и уменьшить поток, идущий в нее. При наличии собственной отсечки диаметр трубы становится не столь значимым фактором.

Что лучше, готовый (заводской) байпас, или обычный отрезок трубы?

Здесь надо смотреть на квалификацию работника, выполняющего монтаж. Если опыта нет, можно наделать ошибок и испортить самую качественную перемычку. Поэтому, значение имеет только уровень подготовки специалиста, но не сама труба.

Обязательно ли сливать теплоноситель из системы?

Да, обязательно. Других способов установки перемычки не существует — без отверстий в трубе (или установки фитингов в разрыв) монтаж байпаса не произвести.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Применение

При наличии в отопительном контуре насоса, он устанавливается прямо на обводную деталь. Это обычная практика, когда в гравитационный контур – одиночный трубопровод, в котором теплоноситель циркулирует самотеком, монтируется электрический насос.

Он разгоняет скорость течения воды по трубам и этим повышает КПД всей отопительной системы. Это происходит благодаря тому, что за счет высокой скорости течения теплоносителя он успевает пройти весь контур, не потеряв большую часть тепловой энергии.

На практике это выражается в том, что в последний радиатор контура приходит нехолодная или еле теплая вода, а достаточно горячая, которая еще имеет достаточное количество тепловой энергии, чтобы обеспечить прогрев помещения, в котором он установлен.

Поэтапная технология установки байпаса своими руками

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

1. От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
2. Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
3. В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
4. Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
5. Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
6. Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
7. Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
8. При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
9. В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

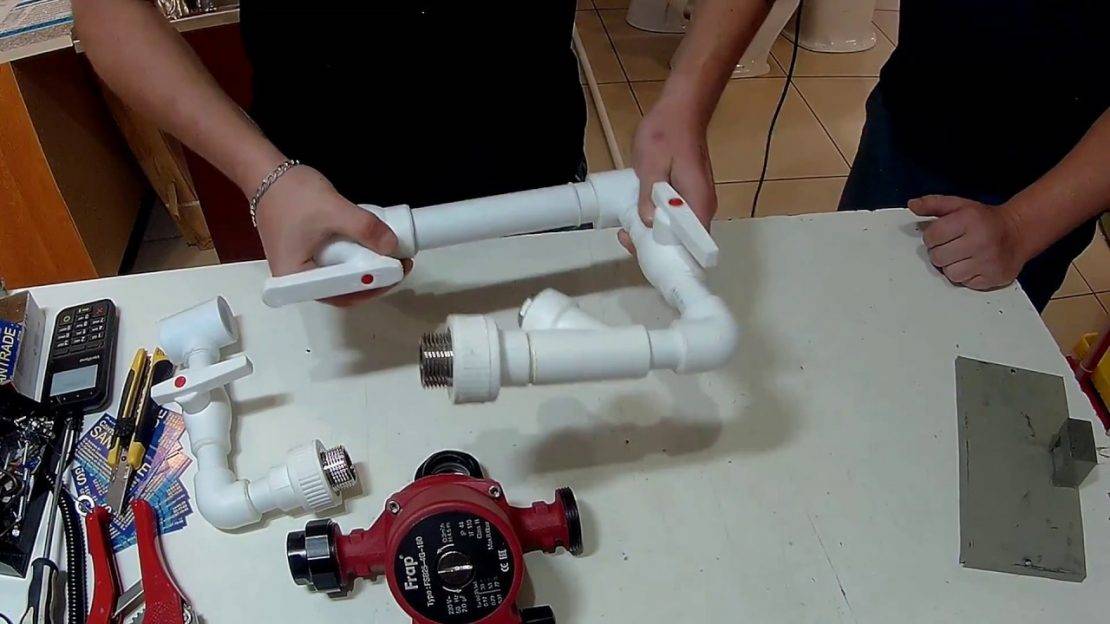

Пошаговая установка устройства:

• увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
• собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
• все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
• за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
• убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
• как только этот участок байпаса собран, установить насос на место;
• трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
• свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

1. Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
2. Перемычку устанавливать максимально близко к радиатору.
3. В квартире многоэтажного дома кран на байпас не устанавливается.

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Конструкции механизма

Вообще, в конструкцию байпаса могут входить следующие элементы:

1. Труба.
2. Циркуляционный насос.
3. Вентили. Вентилей должно быть два. Различают несколько разновидностей вентилей для обходной трубы, которые будут рассмотрены ниже:
4. Краны шарового типа. Этот тип кранов перекрывает просвет с помощью металлического шарика, который имеет просвет определенного просвета. При полном открытии крана внутренний просвет не меньше номинального, поэтому потеря теплоносителя отсутствует. Однако, и у этого типа есть недостаток – при долгом неиспользовании шарик прикипает к уплотнителю, вследствие чего ручка крана просто не поддается силе.
5. Запорная арматура. Запорная арматура представляет собой вентиль на прямой магистрали. Если она отсутствует, то вода, подгоняемая насосом на байпасе, поступает в прямую магистраль, а затем обратно в перемычку. Так и будет кружиться по одному маленькому контуру. Поэтому нужен вентиль, который будет препятствовать току теплоносителя к насосу. При выборе этого вентиля, также можно отметить следующие два варианта:
6. Обратный клапан. В его устройство входит металлический шарик, который способен закрывать приход под давлением воды, так что человеческого вмешательства здесь не требуется. При включении насоса, под давлением воды, клапан самостоятельно закроется, обеспечив тем самым правильную работу системы.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

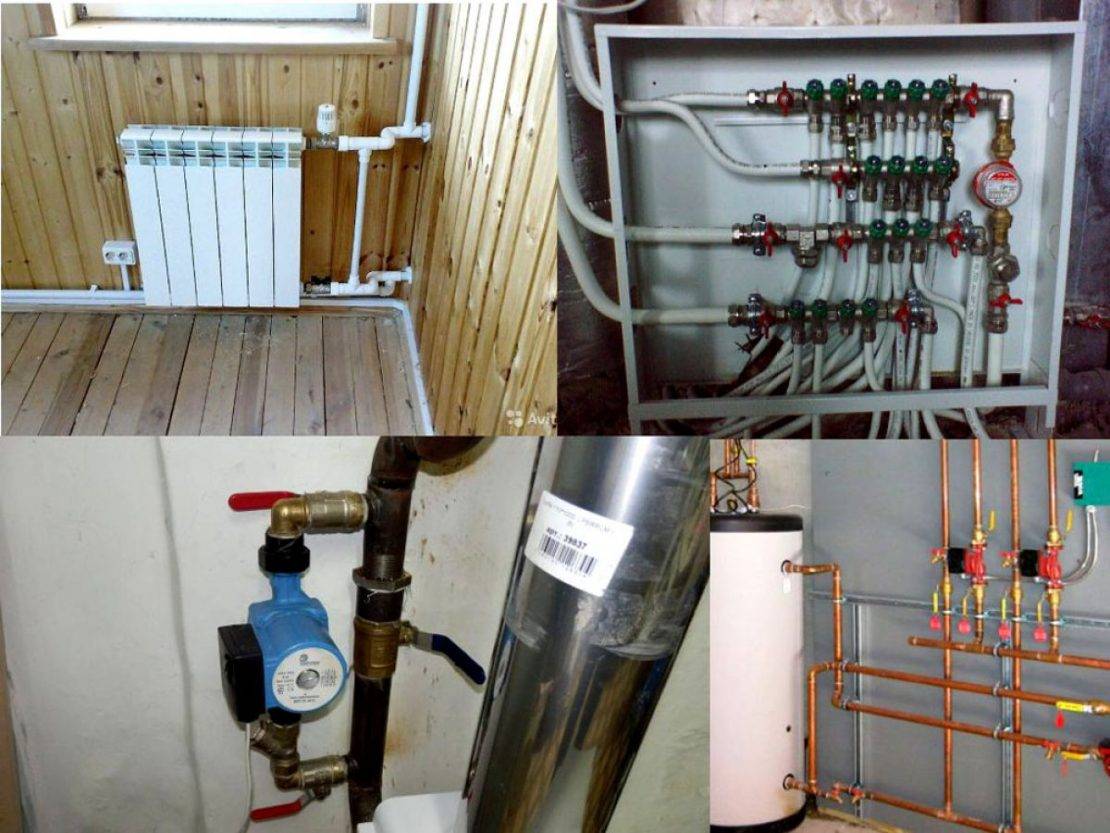

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией.

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

Наименование	Цена, руб.	Кол-во	Сумма
Металлопластиковая труба, м.п.	23	0,5 м	12
Тройник	75	2 шт.	150
Переходник с наружной резьбой	50	2 шт.	100
Регулирующий вентиль	448	1 шт.	448
Шаровой кран	137	2 шт.	274
Итого	984

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

• В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
• Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
• Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.
