Искрогаситель на дымоход: зачем нужен, как его сделать самому и как провести монтаж?

Основные модели

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

1. Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.
2. Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.

Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности. Чем выше степень загрязнения, тем меньше тяга в трубе. Искрогаситель, изготовленный в виде кожуха, подвергается частой очистке. В продаже встречаются собранные кожуха для гашения искр. Преимущество их – простое присоединение к дымоходной трубе.

Более современными устройствами являются искрогасительные приборы – дефлекторы. Внешне они выглядят более эстетично. При эксплуатации дефлекторов не снижается тяга в дымоходе. Подобные гасители оснащены сеткой и перфорацией. Их отличительная особенность – наличие мест сужения, которые позволяют увеличить тягу внутри искрогасительного элемента. В зависимости от расположения узкого сектора существуют разнообразные модели гасителей, многие из которых внешне очень схожи с кожухом, но более аэродинамичны. Недостаток – быстрая загрязняемость, необходимость частой чистки, особенно, при использовании в качестве топлива смолистых поленьев.

Краткий обзор конструкции

Искрогаситель для дымохода может быть выполнен в виде:

• Перфорированной заслонки на срезе дымовой трубы. Данный тип является самым простым, если не сказать примитивным решением проблемы подавления искр. Искрогаситель на трубу бани своими руками можно быстро изготовить, если просто насверлить отверстий в металлической пластине, которую потом закрепить на срезе трубы. Эффективность искрогашения будет очень высокой, поскольку площадь отверстий будет значительно ниже по отношению к площади всей пластины. Соответственно ухудшится тяга и качество дымоудаления в целом. В скором будущем проблема еще более усугубиться, поскольку проходное сечение отверстий будет снижаться за счет накопления нагара непосредственно на пластине, в зоне истечения дымовых газов;
• Сетчатый колпак, надеваемый на трубу. В таком варианте решения проблемы, свободному истечению дыма из трубы практически не создается препятствий, но и эффективность работы такой конструкции будет сравнительно невысокой. При обильном выделении снопа искр существует объективная вероятность того, что какая то их часть, беспрепятственно прорвется сквозь сетчатый заслон;
• Искрогаситель для бани в виде дефлектора. Такая конструкция работает следующим образом. На устье трубы надевается глухая пластина, плоскость которой некоторым образом выгнута наружу. Сама она возвышается на высоких ножках на уровне примерно 150 — 270 мм от среза дымохода. Истечению дыма абсолютно ничего не мешает, гашение искр происходит за счет соударения вылетающих искр с холодной металлической пластиной, в результате чего искра мгновенно теряет свою температуру и изменяет траекторию движения. Кроме всего прочего, такая система защищает устье трубы от попадания в него атмосферных осадков и посторонних предметов. В то же время следует отметить, что при сильных порывах бокового ветра возможен снос искр до их контакта с дефлектором. Очевидно, что при сильном ветре искры быстро теряют свою температуру, но, тем не менее, теоретическая возможность воспламенения существует;
• Самой эффективной является комбинированная система искрогашения и только ее по праву можно называть системой. Она состоит из глухой дефлекторной пластины и сетчатого обрамления пространства ниже ее. Диаметр отвора сетки должен составлять порядка 3,5 — 4 мм. Предельно допустимым значением следует считать значение 5 мм. Выходящие из трубы искры в большей части гасятся от контакта с пластиной и резко теряют свою динамику, окончательно гашение происходит от контакта с сетчатой боковиной. Она же препятствует явлению искроуноса во время порывов бокового ветра.

Простейшие модели искрогасителей

Искрогаситель на дымоходную трубу любого диаметра можно приобрести в специализированном магазине или заказать мастеру-жестянщику. Однако, если у хозяина бани есть навыки слесарной работы, то ему вполне по силам будет изготовить такой аксессуар и самостоятельно.

Самый простейший искрогаситель – это заглушенный отрезок трубы, на боковых стенках которой просверлены или прорезаны круглые или щелевидные отверстия. Схематичнно это выглядит так:

Наверное, самый простой искрогаситель

Труба дымохода – поз. 1. К ней подбирается отрезок трубы (поз. 2) чуть большего диаметра, так, чтобы он мог надеться сверху, но при этом не давал большого зазора. В верхней части приваривается заглушка (поз. 3). На стенках этого импровизированного искрогасителя размещают отверстия (поз. 5) – рядами или в шахматном порядке. Можно вместо отверстий прорезать горизонтальные щели шлифмашинкой. Внутри этого цилиндра предусматривают упоры (поз.4), для фиксации искрогасителя на оголовке.

Хотя схема и несложна, особого распространения она не получает из-за целого ряда недостатков. Так, весьма сложно рассчитать количество и диаметр отверстий, необходимых для обеспечения нормальной тяги. Такой искрогаситель придется достаточно часто снимать для очистки, так как отверстия постепенно будут зарастать копотью. А скопления нагара на внутренней части цилиндра может привести к появлению в помещении бани достаточно неприятного запаха гари.

Одним словом, это конструкция «для ленивых».

Другой простейший вариант – просто забрать выходное отверстие дымохода сеткой (решеткой). Это можно сделать, используя готовую металлическую сетку, закрепив ее по обводу трубы с помощью хомута, или же изготовив для нее обод с кронштейнами для крепления. Кстати, даже такие примитивные варианты встречаются в продаже, но, наверное, нет никаких проблем изготовить столь несложную конструкцию самостоятельно.

Сетка на торце дымоходной трубы — просто, но недостаточно эффективно

Недостатков у такой схемы – тоже очень много. Слишком частую сетку ставить нельзя – она очень быстро зарастет. А у более редкой – весьма незначительная общая «рабочая» площадь, практически совпадающая с площадью сечения трубы. На верхнем прямом участке дымохода горячие газы набирают приличную скорость, и нет гарантии, что раскаленные твёрдые фрагменты при прямолинейном движении не проскочат через прутья решетки. То есть, эффективность искрогашения все же остается не на высоте.

Ячейки сетки можно уменьшить, но для этого потребуется увеличить ее общую площадь, чтобы дым выходил без снижения тяги. Этого добиваются установкой более высокого сетчатого «купола» над оголовком трубы – еще один простейший вариант искрогасителя. Иногда применяют и сварную решетчатую конструкцию, цилиндрической или сферической формы, которую крепят на дымоходе.

Такие насадки избавляют от искр, но не закрывают дымоход от атмосферных осадков

Это уже – вполне функциональные искрогасители, но с одним общим недостатком. На них не предусмотрена защита от попадания в трубу дымохода атмосферных осадков, иными словами – нет «крыши». А вот если дополнить эту конструкцию «зонтом», то получится вполне приличный и практичный аксессуар.

Одна их наиболее популярных моделей искрогасителя

Кстати, это одна из наиболее распространенных моделей, которую выпускают и промышленные предприятия, и мастера частники. Вполне по силам изготовить подобный искрогаситель и самостоятельно.

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

• При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
• На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
• На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

• Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.
• Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

1. Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
2. Подготовить отрезок трубы нужного диаметра.
3. Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
4. Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
5. Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
6. Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
7. Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

• Произвести точные замеры диаметра отверстия дымохода
• Нарисовать чертеж будущих деталей
• По чертежу сделать макеты из картона, по ним вырезать металлические детали
• Установить металлические прутики
• Сварить места соединения деталей
• Выступы зачистить болгаркой
• Дополнительно зафиксировать части конструкции стальными заклёпками
• Установить собранный искрогаситель на дымоход
• Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.

Принцип устройства и работы искрогасителя

Что такое искры, иногда так красиво вылетающие целыми снопами из дымоходов?  Да это не что иное, как несгоревшие до конца частички твердого топлива, подхваченные потоком выходящих наверх раскаленных продуктов сгорания. Иными словами – продолжающие гореть или тлеть маленькие угольки. Зрелище, да, действительно бывает красивое, но вот последствия такой «праздничной иллюминации» порой – весьма удручающие.

Хозяин бани, увидев такой «фейерверк» над своими владениями, должен не любоваться красотой, а браться за голову и незамедлительно принимать меры!

Одним словом, надо не спорить, а довести систему «банная печь + дымоход» до такого состояния, когда вылета искр из трубы не станет вообще.

Кстати, такое явление чаще всего наблюдается у печей с прямоточными дымоходами. А в особенности, если печь – самодельная простейшая, в конструкции которой не уделялось внимания созданию «лабиринта» на пути потока выходящих продуктов сгорания. В таких «закоулках» струя газов резко меняет направление, оставляя несгоревшие остатки, отбрасываемые к периферии центробежной силой. А главное – идет мощнейшая теплоотдача на стенки печи и на каменку, то есть у недогоревших остатков снижается уровень «температурной подпитки» для горения.

У правильно организованной печи дымовой поток никогда не идет напрямую. Он огибает несколько препятствий, меняя направление, отдавая по максимуму тепло и избавляясь от переносимых не договревших до конца твердых частиц .

Голубой цвет – это воздух, необходимый для горения дровяной закладки. Он проникает через поддувало и снизу через колосник поступает в зону активного горения топлива.  На входе из камеры сгорания – это уже поток газов, продуктов сгорания, тех самых, что надлежит вывести в атмосферу через дымоход.  Следует правильно понимать, что основной поиск тепла печь получает не непосредственно от пламени сгорания дров, а именно от отводимых раскаленных газов.

Они поднимаются вверх, и если находят выход к дымоходу, то сразу устремляются в него. Такое бывает у самодельных прямоточных печей-буржуек, и именно в этом случае может случаться обильное перемещение несгоревших до конца фрагментов топлива. Но у нас на схеме показано, что поток газов поднялся вверх, поделившись теплом с каменкой. Но здесь ему выхода нет, и он перенаправлен вниз, в дополнительную теплообменную камеру. И только из нее уже попадает в дымоходный канал. Каждое изменение направления – это отброшенные центробежной силой к стенкам горящие частицы. От такого контакта многие из них просто рассыпаются или, отдав тепло, гаснут. По сути, несколько таких поворотов — и у искр почти не должно оставаться шансов…

Тем не менее случается, что раскаленная печь уже не в состоянии полностью «погасить» поток недогоревших кусочков топлива. Или же конструкция печи – далека от совершенства. Значит, с искрением поможет справиться сам дымоход. Например, хорошо помогают избавиться от сильного искрения чередования вертикальных и горизонтальных участков дымохода. Принцип все тот же – резкое изменение направления и отбрасывание угольков к периферии центробежной силой — от контакта со стенками они куда быстрее тухнут. Однако, этим недопустимо увлекаться – количество и продолжительность горизонтальных участков всегда строго ограничивается. Такие трубы быстрее зарастают сажей и будут требовать частой очистки.

И вот последним рубежом, способным предотвратить разбрасывание искр из жерла трубы дымохода становится нехитрое устройство с очень понятным названием — искрогаситель.

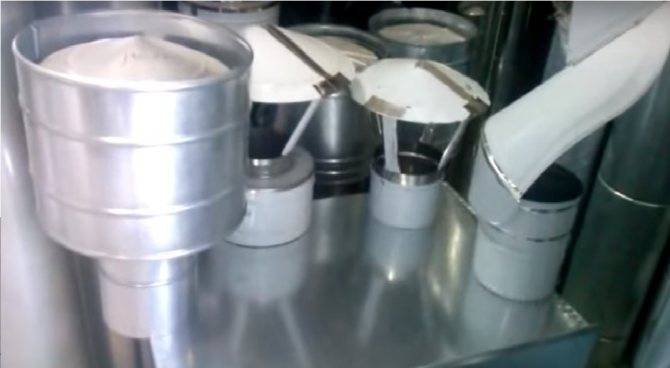

Искрогаситель заводского производства. Подобный оголовок можно приобрести под любой размер дымоходной печи.

Как же он работает? А все очень просто – те же принципы резкого изменения направления потока газов и создание условий для максимального повышения вероятности столкновения несгоревших частиц с какой-то металлической преградой.

Именно по такому принципу устроено большинство искрогасителей. Правда, некоторые из них интегрированы еще другими полезными приспособлениями. Но и там – сохраняют свои отличительные черты.

Самостоятельное создание дефлектора

Стоимость этого устройства начинается от 1000 рублей, верхняя отметка заметно выше. Целесообразность самостоятельного изготовления и установки объяснять не стоит.

Дымоход-конвектор — это хорошая альтернатива радиаторным отопительным приборам. Он обладает массой преимуществ и имеет простое устройство. Его не сложно сделать своими руками.

Дефлектор на дымоход своими руками предпочтительно собирать из оцинкованной стали. Но ей, в последнее время, нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымник не контактирует с горячими потоками продуктов горения, его можно выполнить из пластика (Прочитайте статью о в дополнение к данному материалу ).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Прежде чем приступать к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размерности будущего изделия. При выборе размера, следует отталкиваться от диаметра дымоходной трубы. Эта величина определит высоту самого дымника и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымовой трубы и дефлектора:

Чтобы изготовить дефлектор на дымоход своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть процесс изготовления.

Необходимые инструменты, которые потребуются для работы:

• Чертежный набор. Сантиметровая лента, маркер, линейка.
• Ножницы для металла, деревянный молоток, устройство для заклепок.
• Дрель и сверла различного диаметра.

Этапы работы

Для начала необходимо выбрать вид металла для изготовления дефлектора. После чего, выполнив расчеты и убедившись в их правильности, можно начинать вырезать детали дымника из металла. Развертку корпуса диффузора необходимо свернуть в форме тарелки, затем, через высверленные отверстия, скрепить концы заклепками.

Верхний и нижний конусы склепываются, после чего на нижнем конусе устанавливаются крепления для соединения устройства с трубой дымохода. Советуем подробнее изучить на нашем сайте.

Принцип работы

Устройство искрогасителя достаточно простое, принцип его работы основан на законах физики. Нижняя часть искрогасителя является продолжением трубы дымохода. Ее внутренний диаметр должен быть больше диаметра дымохода для того, чтобы устройство можно было надеть подобно колпачку. Следующая часть представлена перфорированной трубой или сеткой.

Она необходима для того, чтобы дым беспрепятственно покидал дымоход. При этом твердые частицы через сетку не проникнут. Сверху на перфорированную трубу крепят заглушку. Она представлена кольцом или “грибком”, иногда ее называют “зонтиком”. Этот элемент препятствует проникновению дождевой воды внутрь трубы.

Дым, поднимаясь по трубе, вместе с собой несет несгоревшие раскаленные частицы. Часть из них охлаждается при прохождении через дымоход благодаря соприкосновению с его стенками. Другая часть в неизменном виде достигает конца дымохода и попадает в искрогаситель.

Здесь через перфорации или сетку дым выходит, а искры соприкасаются со стенками искрогасителя и его заглушкой. Искрогаситель находится снаружи, потому он всегда охлажден. Горячие частицы передают его стенкам тепло, а сами становятся холодными. Риск возникновения пожара вследствие попадания на кровлю искр сводится к нулю.

Самостоятельно делаем искрогаситель

Сделать искрогаситель для бани можно своими руками из нержавейки или алюмоцинка. Для этого нужно замерить диаметр дымохода для бани и изготовить шаблон по выбранному вами чертежу.

Обратите внимание! Лучше всего для этого подходит нержавеющая сталь AISI 304 толщиной 0,5 мм. Изделия из неё прослужат вдвое дольше, чем из ферритной стали AISI-409(430): 10-12 лет

Для твердотопливных котлов нельзя делать дымоходы из оцинкованной стали.

Эта инструкция показывает пример изготовления по чертежу дефлектора Цаги, только с добавлением фартука для искр.

Конструкция будет состоять из основной трубы-насадки на дымоход, защитного кожуха (обечайки), фартука и крышки колпака.

• Центральную внутреннюю часть можно сделать из готовой нержавеющей трубы, она будет одеваться как насадка на дымоход.
• Верхняя часть трубы раскатывается в виде конуса увеличенного диаметра. Она должна заканчиваться примерно посередине верхнего кожуха.
• Кожух, который будет одеваться на трубу, вырезается вручную и крепится при помощи металлических пластин на заклепки.
• Под кожухом рекомендуется сделать фартук с отступом от низа кожуха примерно 6 см, в который будут падать искры.

Горячие искры будут скапливаться в фартуке

Фартук должен быть по ширине больше кожуха, и закреплен в виде воронки под углом на точечную сварку. Перед его креплением на трубе делается небольшое углубление – бортик для плотной стыковки. Позже это соединение обрабатывается герметиком.

Обратите внимание! Дополнительно в фартуке нужно предусмотреть сливные отверстия для отвода влаги и прокатать ребра жесткости

• Верх кожуха закрывается круглой насадкой, по диаметру на несколько см меньше трубы. Все крепления делаются на нержавеющие заклепки.
• Для расчета размеров верхней крышки и высоты дефлектора вы можете воспользоваться данными из таблицы.

Зависимость размеров дефлектора от размеров дымохода

• Чтобы надежно склепать 2 детали, просверлите их на месте нахлеста насквозь сверлом по металлу. Затем вставьте в отверстие заклепку, захватите её шляпку заклепочником и плавно сожмите его ручки.
• Для дополнительной прочности конструкции делаются прокатные ребра жесткости.

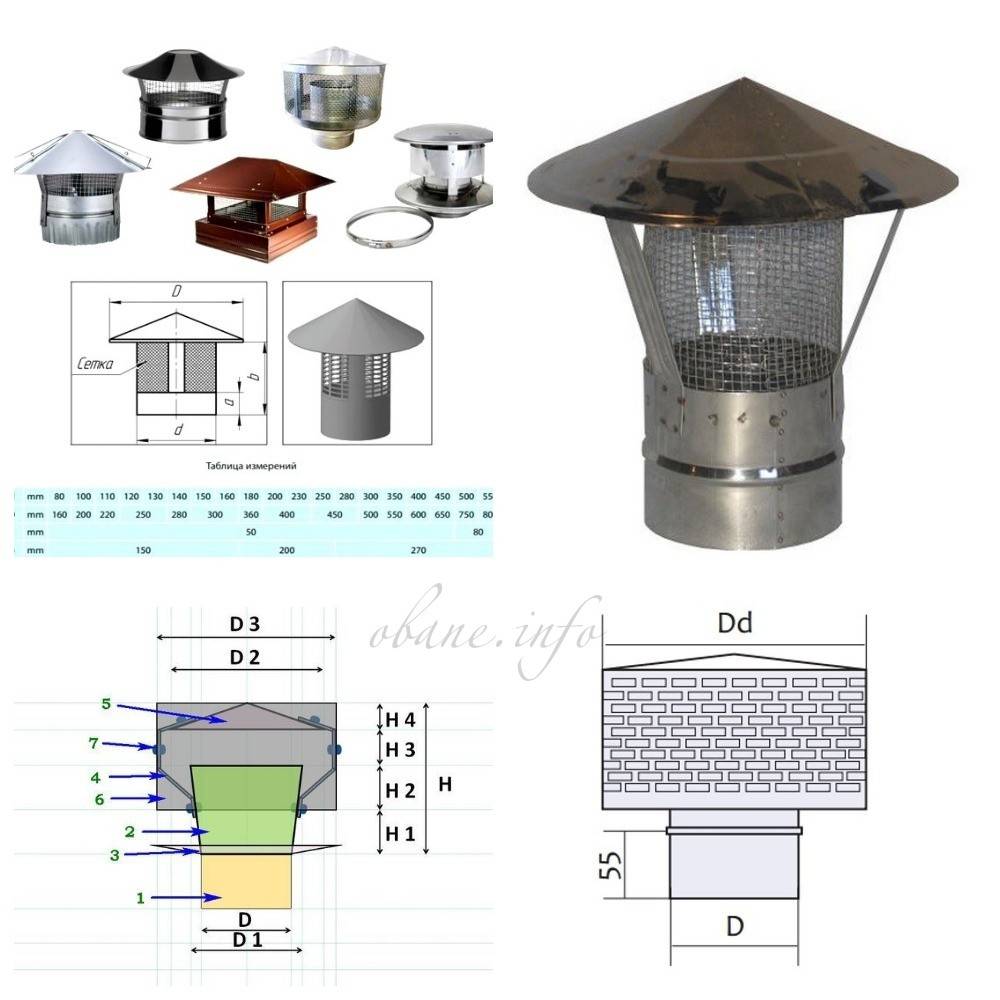

Наглядно схема дефлектора показана на фото:

Чертеж дефлектора Цаги

Необходимые инструменты

Чтобы самостоятельно собрать колпак на дымоход, вам потребуется:

• Ножницы по металлу;
• Молоток;
• Дрель и сверло по металлу;
• Сварочный аппарат;
• Заклепочник и заклепки из нержавейки;
• Листогибочный станок.

Способы гашения искр из дымохода

Искрогаситель является не единственным устройством для гашения искр, помимо него, есть еще несколько решений:

1. На оголовье трубы прорезаются боковые дырочки, а торец просто заваривается. Для реализации подобного нужно взять трубу нужного диаметра, просверлить отверстия, заварить торец и поставить на уже установленную трубу дымохода.
2. Установка сетки в оголовье дымохода. Единственным недостатком такого решения является необходимость регулярной замены металлической сеточки, потому как она часто забивается.
3. На дымоход устанавливается качественный дефлектор. Однако такое решение целесообразно, кода в вашей местности преобладают очень сильные ветра, и появляется обратная тяга в дымоходной системе. Если же такой ситуации не наблюдается, тогда можно отделаться обычным искрогасителем.
4. Этот способ предполагает реализацию дымооборота на самой трубе. Наиболее простая реализация выглядит следующим образом: делается колено на трубе, которое призвано уменьшить тягу. Таким образом, искры будут реже вылетать из дымохода. Соответственно, и дым станет медленнее выходить из трубы, что хорошо скажется на сохранении дополнительного тепла в помещении, бане и так далее.

При использовании этого способа не переусердствуйте, так как важно, чтобы в дымоходе был достаточный уровень тяги. Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему

Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему.

Помимо традиционных функций, у искрогасителя есть еще один хороший плюс – это предотвращение попадания птиц в дымоход, которые так и норовят сделать там гнезда.

При наличии таковых последствия будут не радужными:

1. Топка после длительного перерыва создаст невыносимый запах в помещении.
2. Стены труб покроются липкой смолой.
3. В результате потребуется чистка дымохода.

Причины появления искр в дымовом канале

Любое сгорание топлива сопряжено с выделением тепловой энергии и продуктов горения, в которых, помимо летучих веществ и газов, могут присутствовать мелкие частицы топлива, увлекаемых исходящей струей, и в которых продолжаются процессы горения, разной степени интенсивности. В принципе, активное искрообразование бывает вызвано несколькими причинами:

1. Дымоход прямоточного типа с коротким вертикальным плечом. Естественно, что чем больше протяженность дымовых каналов, чем извилистей их путь, тем больше шансов, что все искры затухнут, еще где то, в первой трети дымового хода.
2. Слишком большая тяга, что обуславливает интенсивное горение и высокую скорость исходящего потока, который будет провоцировать отрыв мелких частиц горящего топлива и их вынос в атмосферу.
3. Применение топлива, склонного к повышенному искрообразованию. Традиционно таким считаются хорошо высушенные дрова хвойных пород, особенно ели. Провоцирование искрообразования обеспечивает высокая и массивная укладка дров в топке печи, при выгорании нижних поленьев, верхние обрушиваются с характерным выбросом целого снопа искр. Кто помнит большие пионерские костры, тот не даст соврать.

В принципе, борьба с сажей, применение топлива, не склонного к искрообразованию, точная регулировка тяги печи способны подавлять искрообразование в зародыше. Однако, прямоточный короткий дымоход исправить невозможно, вот тогда то искрогаситель на трубу бани, становится обязательным аксессуаром.

Делаем искрогаситель самостоятельно

Правильный искроулавливатель можно сделать из алюмоцинка или нержавеющей стали своими руками. Для начала необходимо выбрать конструкцию и нарисовать эскиз, чертеж, зная диаметр дымохода на который будет установлен искрогаситель.

Инструкция по сборке на примере дефлектора Цаги, состоящего из:

• Насадки на трубу;
• Обечайки;
• Колпаковой крышки;
• Фартука для сбора искр.

Пошаговый процесс сборки:

• Центральную часть можно отрезать от трубы большего диаметра, которая будет одеваться на дымоход в виде насадки.
• Ее верхнюю часть раскатывают до конусообразной формы приблизительно до середины обечайки.
• При помощи заклепок крепят металлические пластины к кожуху. Этот кожух вырезается ножницами по металлу и одевается на дымоход.
• Предпочтительно сделать фартук под кожухом на расстоянии 60 мм, который будет служить для улавливания падающих искр и препятствовать их распространению по кровле.
• Фартук закрепляется точечной сваркой и крепится в виде воронки. Для более плотной состыковки на трубе необходимо сделать углубление, в дальнейшем, после закрепления фартука, этот стык обрабатывается герметиком.
• На фартуке также необходимо прокатать ребра жесткости и сделать отверстия для слива.
• Верхнюю часть обечайки закрывают насадкой, на несколько десятков мм меньше диаметра трубы. Крепеж осуществляют заклепками из нержавейки.
• Высота и ширина дефлектора будет зависеть от диаметра трубы дымохода. Например, если диаметр трубы дымохода равен 120 мм, соответственно высота дефлектора будет равна 144 мм, а его ширина 240. Для дымохода диаметром 140 мм, значения дефлектора несколько изменяться – 168 мм и 280 мм.Для надежного закрепления двух металлических частей, необходимо на месте их нахлеста высверлить отверстия нужного диаметра. Вставить в них заклепки, затем, воспользовавшись заклепочником, захватить шляпки заклепок и плавно сжать.
• Для пущей надежности необходимо закрепить конструкцию дополнительными ребрами жесткости.

Инструкция по монтажу искрогасителя с металлической сеткой

• Нарисовать эскиз будущей конструкции.
• Обернуть дымоход внахлест 10 – 15 мм сеткой из нержавеющей стали и отрезать.
• На место нахлеста приложить полосу металла с выступом от оголовка трубы на 30 – 50 мм.
• Затем заклепками закрепить сетку к трубе, после чего полосу оцинкованного металла прикрепить к сетке.
• Для изготовления зонта-дефлектора на листе из оцинкованного металла необходимо вырезать круг, диаметр которого будет больше диаметра искроулавливателя.
• На круге отметить угол в 20 градусов и вырезать этот сектор.
• Оставшуюся часть заготовки свернуть в виде «кулька».
• Стороны «кулька» закрепить внахлест клепками.
• Теперь остается соединить зонт и свернутую в цилиндр сетку с прикрепленными к ней тремя полосами оцинкованного металла. Соединение между двумя основными частями искрогасителя производится при помощи заклепок.
• Собранная конструкция крепится на оголовке трубы дымохода хомутом подходящего диаметра, для обеспечения в дальнейшем простоты демонтажа для прочистки трубы и искроулавителя от сажи.

Монтируем дефлектор и крепим готовый искрогаситель

• Из листа металла вырежем окружность и согнем по всему периметру, в итоге получится конус с диаметром немного большим, чем диаметр основной трубы.
• Сгибы конуса закрепим клепками.
• К основанию и металлической сетке дефлектор крепится при помощи полосок из металла, которые либо фиксируются заклепками, либо привариваются.
• Далее крепеж искроулавливателя осуществляется с использованием болтов или саморезов.
• Также необходимо предусмотреть возможность прочистки труб, то есть демонтаж крепления должен осуществляться как можно проще.
