Как сделать воздушное отопление частного дома своими руками — схемы, фото и видео

Как спроектировать и рассчитать воздушное отопление

Организация воздушного отопления частного дома своими руками предусматривает предварительную разработку проекта.

Во время расчета в учет берутся следующие параметры:

1. Мощность нагревателя. Ее должно хватать для полноценного отопления всех комнат в доме, учитывая то, что часть тепла уйдет на улицу.
2. Скорость циркуляции воздушных масс.
3. Уровень теплопотерь через поверхности стен, потолков, перекрытий, окон и дверей.
4. Сечение воздушных каналов. В этом случае рассчитываются аэродинамические параметры контура, что позволяет определить степень снижения напора воздушных потоков.

Неправильный расчет может привести к таким последствиям:

• Нагревательный прибор будет перегреваться.
• Работа системы будет сопровождаться сильным шумом и вибрацией.
• В жилище начнут появляться сквозняки.

После рассмотрения всех подготовительных вопросов определяются с местом установки нагревателя воздушного отопления своими руками. Общих правил по этому поводу нет. Для подведения нагретого воздуха обычно используется приточная вентиляционная схема. Доставка теплоносителя происходит через вентиляционные решетки во все уголки жилища при помощи специальных воздушных каналов. Для этих целей монтируются рукава. Оптимальным местом для выхода воздуховодов является поверхность пола или нижняя часть стен. Лучше всего устанавливать радиаторы воздушного отопления подальше от мест, где находятся люди.

Правильная проектировка требует обязательного учета качества вентиляции, через которую в дом попадает свежий воздух (как правило, это почти ¼ общего притока воздуха). Инновационным способом нагревания воздуха для воздушного отопления является использование для этого солнечной энергии. В таком случае приходится также учитывать среднее количество солнечных дней на протяжении года, что позволит точно определить, сколько необходимо солнечных коллекторов. Размещаются эти элементы обычно на поверхности крыш и фасадных стен здания, для чего применяются специальные крепежные элементы. Подобный подход позволяет несколько сэкономить на потреблении энергии.

Что нужно для монтажа воздушного отопления

И хотя на сегодняшний день только в России работает несколько тысяч компаний по установке и монтажу воздушного отопления, его несложно собрать собственноручно.

Первое и основное – выбрать теплогенератор, который будет продуцировать тепло в дом. Марка теплогенератора и его мощность зависят от площади дома или квартиры, где будет монтироваться такая система.

• гибкий воздуховод – специальная оцинкованная труба, по которой будет циркулировать горячий воздух;
• тройники для соединения труб и создания полноценной воздушной магистрали;

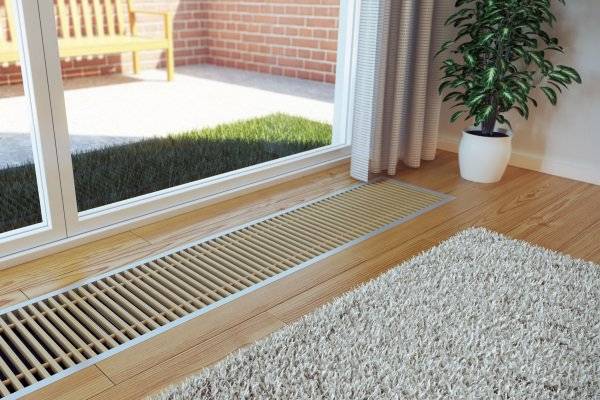

• решетки для подачи горячего и забора охлажденного воздуха;
• алюминиевый скотч для обеспечения герметичности соединения воздушной магистрали;
• нож и монтажные крепежи.

Разновидности воздуховодов

Рекомендации по возведению

1. Идеальный вариант, когда вентиляционные каналы проектируются еще на стадии строительства дома, для чего в стенах или перекрытиях монтируются специальные ниши, размер которых достаточен для расположения воздуховода.
2. При монтаже отопления в уже построенном доме понадобится возводить фальш-стены или подвесные потолки, которые смогут замаскировать массивные трубы.

В целом это удобная и перспективная система отопления, при которой затрачивается минимум средств на обогрев. Есть некоторые нюансы по обустройству и монтажу, но это действительно тонкости, которые по сравнению с обвязкой котла и монтажом радиаторов кажутся незначительными.

ВИДЕО: Экономичное воздушное отопление частного дома

Воздушное отопление частного дома своими руками: виды схем

Для того, чтобы обогрев воздушного типа работал максимально эффективно именно в вашем случае, каждый должен знать все имеющиеся виды схем организации. Каждый вид имеет принципиальные отличия и тонкости монтажа.

Классификация систем

Воздушное отопление по принципу циркуляции воздуха бывает естественное и принудительное. При естественной циркуляции воздух поднимается к потолку и перемещается по воздуховоду в тот или иной участок дома, который необходимо обогреть. Принудительная циркуляция воздуха выполняется путем использования в установке мощных вентиляторов.

Принцип действия естественной и принудительной систем

По типу масштабности отопление бывает локальное и центральное. Локальная система нужна для создания комфортной температуры в конкретном помещении. А централизованная система воздушного отопления для частного дома обеспечивает нагрев и поддержание температуры во всей жилой постройке.

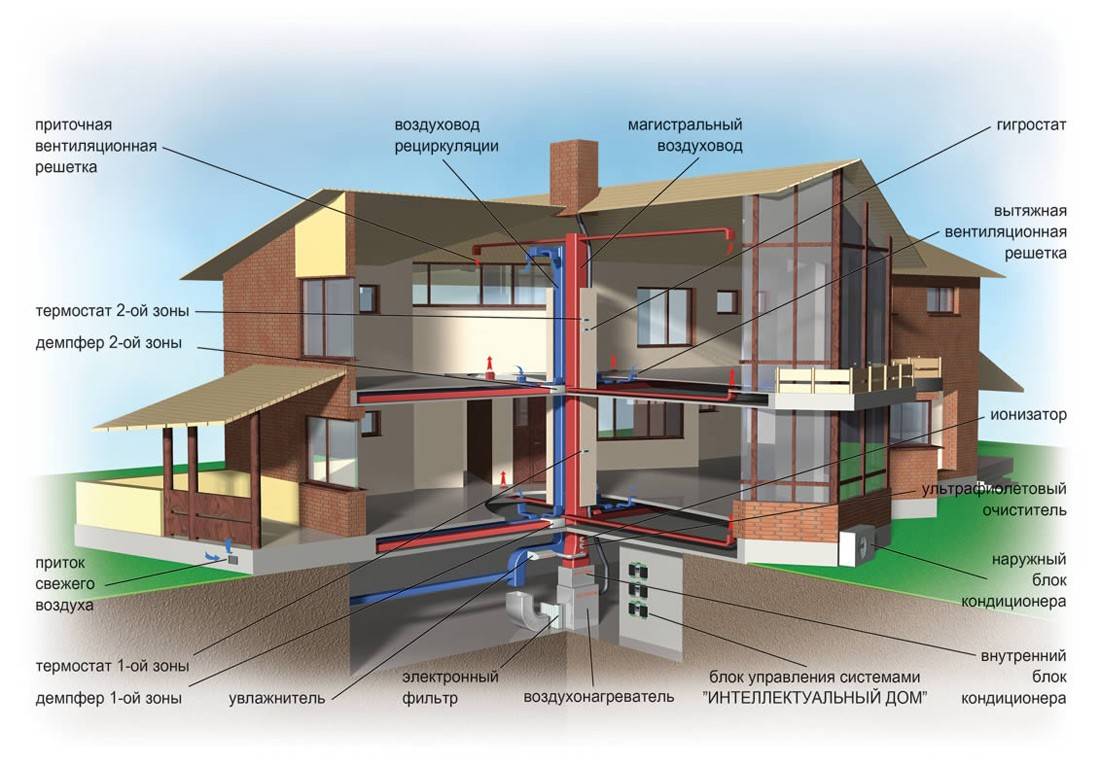

Состав и схема работы централизованной системы

По принципу осуществления теплообмена установки подразделяются на приточные, рециркуляционные и с частичной рециркуляцией. Приточные применяются для использования воздуха с улицы, который подается вентилятором к нагревателю.

При частичной рециркуляции применяется как воздух с улицы, так и теплый воздух из помещений дома. При рециркуляционном принципе воздух постоянно обновляется, остывая в помещениях и вновь нагреваясь в воздухонагревателе или рекуператоре.

Схема с частичной рециркуляцией воздуха

По расположению системы бывают подвесные и напольные. С помощью напольной установки воздух не только быстро нагревается, но и по воздуховодам попадает во все помещения, отдавая им тепло. Данную систему к тому же можно дополнить климат-контролем. Это значит, что летом,в жаркое время, температуру можно также и понизить. С помощью такой функции в помещении становится достаточно комфортно.

Пример напольной установки с наружным расположением

Если выбор покупки остановится на воздушном отоплении дома по канадской методике, то это значит, что в вашем распоряжении будет возможность задавать и контролировать не только температуру воздуха, то также влажность и степень очистки.

Система, выполненная по канадской методике, позволяет регулировать практически все параметры микроклимата

Это интересно: Выбираем самое экономичное отопление для гаража — сравнение вариантов

ТОП-3 лучших дровяных печей для дома и дачи до 50 м3

Если дачный домик маленький, в него не обязательно проводить газовое отопление. Будет вполне достаточно установить небольшую дровяную печь, которая отопит жилое помещение.

TMF Золушка 2016

Компактная дровяная печь предназначена для напольной установки, поэтому ей найдется место даже в небольшом дачном домике.

Устройство относится к закрытому типу, поэтому она абсолютно безопасна в эксплуатации, но при этом быстро и равномерно прогревает помещение.

Объем топки составляет 41 литр, а после загрузки дров устройство поддерживает тепло в помещении в течение 10 часов в режиме тления.

В верхней части корпуса располагается варочная панель и отверстие для подключения дымохода.

Дверца изготовлена из жаропрочного стекла. Этот материал не только ускоряет прогрев помещения, но и позволяет владельцу наблюдать за яркими языками пламени.

В нижней части корпуса расположен вместительный ящик для сбора золы. Сам корпус окрашен в нейтральный черный цвет, а материал обладает устойчивостью к механическим повреждениям и царапинам.

Технические характеристики:

• мощность 4 кВт;
• масса 27 кг;
• высота 46 см.

Плюсы

• есть конфорка для приготовления пищи;
• быстро прогревает небольшие помещения;
• компактные размеры корпуса;
• приемлемая стоимость;
• прочный металлический корпус.

Минусы

• небольшой проем дверцы требует загрузки небольших поленьев;
• не всем пользователям нравится дизайн устройства.

TMF Золушка Лайт

Маленькая отопительная печь станет незаменимым приобретением для дачного домика. С ее

помощью можно быстро обогреть помещение с минимальными усилиями со стороны пользователя.

Устройство отличается крайне лаконичным дизайном, но внешняя простота совершенно не отражается на эксплуатационных характеристиках.

Фактически, она является упрощенной версией предыдущей модели. Ее отличает только отсутствие варочной панели и прозрачного стеклянного окошка на дверце.

Геометрия печки и боковые конвекторы обеспечивают быстрый и равномерный прогрев небольших помещений.

Топливная камера и дымоход разделены дефлектором, который предотвращает избыточную тягу и нормализует процесс горения.

В нижней части корпуса находится выдвижной зольный ящик, из которого можно извлекать пепел, не прерывая процесса горения топлива.

Технические характеристики:

• объем топки 41 л;
• высота 46 см;
• масса 27 кг.

Плюсы

• занимает мало места в помещении;
• быстро и качественно прогревает комнату;
• бюджетная стоимость в сочетании с отменным качеством сборки;
• корпус из прочной стали, толщиной 3 мм;
• удобный выдвижной зольный ящик.

Минусы

• в комплекте нет труб;
• непрозрачная дверца.

ETNA Шторм 18 (ДТ-4С)

Как и многие другие печи данного бренда, эта модель может похвастаться компактными размерами и удлиненной топкой.

Благодаря этому она обеспечивает быстрый прогрев помещения, но при этом занимает минимум места.

Корпус и топка изготовлены из прочного чугуна, поэтому гарантийный срок службы печи составляет 10 лет, но и по истечению этого срока устройство успешно выполняет свои функции.

Производитель позаботился, чтобы печь была не только функциональной, но и красивой.

Дверца выполнена из жаростойкого стекла, чтобы пользователь мог наблюдать за процессом горения дров, а фронтальная часть топки украшена декоративными коваными элементами.

По бокам есть специальные решетки для хранения дров. В нижней части располагается зольник.

Он выдвижной, поэтому уборка пепла не займет много времени.

Печь может работать в двух режимах. В скоростном она прогревает помещение примерно за час, а в длительном устройство экономно расходует дрова, сжигая партию за 2-3 часа для поддержания устойчивого тепла.

Технические характеристики:

• высота 87 см;
• диаметр дымохода 11,5 см;
• отапливаемый объем 22 м3.

Плюсы

• есть функция вторичного дожига;
• в верхней части корпуса располагается варочная панель;
• привлекательный дизайн;
• подходит для частных домов и бань.

Минусы

• не всегда есть в продаже;
• требует привлечения специалистов для установки.

Основные рекламные уловки воздушного отопления

Компании, занимающиеся монтажом воздушных систем отопления частного дома, рекламируют их нечестным образом и во многих моментах преувеличивают или откровенно врут о её «преимуществах». Стоит выделить следующие «достоинства», о которых идёт речь в рекламе.

1. Высокий коэффициент полезного действия.

Да, теплоёмкость воздуха больше, чем у воды, однако количество энергии, затрачиваемое на нагрев воздуха и воды, одинаково и никакого преимущества над гидравлическими системами у воздушных нет.

1. Отсутствие промежуточных звеньев теплопередачи в воздушных системах отопления.

На самом деле они есть, ведь воздух также требуется нагревать с помощью специальных установок. Так что данное утверждение является откровенной ложью.

1. Воздушное отопление частного дома дешевле.

К сожалению, оно не дешевле, а дороже. На установку воздуховодов и сопутствующего им оборудования у вас уйдёт намного больше средств, чем на монтаж труб для воды и радиаторов. Водяное отопление дешевле воздушного в два раза.

1. Удобное управление температурой.

Тут стоит отметить такую проблему, как наличие солнечной стороны в доме. Из-за этого и некоторых других факторов удобно управлять температурой невозможно и это всего лишь миф. В разных системах требуется приложить множество усилий, если вы хотите управлять температурой.

1. Возможность объединения воздушного отопления с климатической системой.

Данное объединение фактически существует во всех системах отопления и является необходимостью, а рекламщики лукавят и выдают это за преимущество.

1. Малая инерционность системы.

Справедливости ради, стоит отметить, что воздушное отопление частного дома позволяет нагревать воздух за 20 минут, в то время как водяное отопление способно увеличить температуру в помещении лишь за 1 — 1,5 часа. Однако здесь есть один нюанс. Помимо той температуры, до которой нагрет воздух, в помещении имеет значение температура окружающих предметов и стен. И для того, чтобы воздушная система отопления нагрела стены и предметы, требуется столько же времени, сколько и при водяном отоплении. Таким образом воздушная система отопления преимуществ не даёт.

Есть и иные глупости, о которых любят рассказывать рекламщики с целью продажи своего товара, однако крайне не рекомендуется им верить и устанавливать данную систему в свой дом.

Особенности построения воздушного отопления

Планируя своими руками сделать систему обогрева дома воздухом, специалисты советуют начать работу с составления проекта.

В обязательном порядке рассчитывается необходимая скорость потока теплого воздуха, мощность теплогенератора, параметры воздушных каналов, объемы потерь тепла в разных помещениях.

Прежде чем самостоятельно начать монтировать воздушное отопление в загородном доме, рекомендуется составленную схему показать специалистам, которые при необходимости внесут корректировку в сделанные расчеты.

Видео:

Имея на руках схему, которая позволит собрать воздушное отопление частного дома своими руками, остается приобрести составляющие элементы.

В первую очередь, это теплогенератор, который может представлять собой дровяную печку или отопительный котел – в последнем случае применяемое топливо будет зависеть от типа агрегата.

Современный котел может питаться от электрической сети, работать на сжиженном или магистральном газе, на дизельном топливе.

Воздуховоды могут быть круглой и квадратной формы, первые могут иметь диаметр 10 – 20 см, вторые изготавливаются в виде коробов из элементов 10х15 см или 32х40 см.

Придать эстетичный вид воздушным сетям и добиться единства с дизайном помещения удается благодаря декорированию, для которого может использоваться гипсокартон или другой отделочный материал.

Для повышения эффективности работы системы нужно приобрести приточный вентилятор. Устройство воздушной системы обогрева возможно с использованием климатического прибора, который в теплое время года будет эксплуатироваться с целью кондиционирования и очистки воздуха.

Видео:

В зависимости от схемы воздушного обогрева кондиционер может монтироваться внизу или вверху помещения.

Монтаж приточного вентилятора выполняют под камерой сгорания отопительного прибора, откуда очищенные с его участием теплые воздушные массы поступают в теплообменник.

Пройдя через всю систему обогрева, остывший воздух направляется вновь к теплообменнику.

Собирая воздушное отопление своими руками, не нужно забывать о правилах техники безопасности. Здесь стоит начать с того, что отопительный прибор должен быть оснащен системой контроля безопасности, иметь реле контроля сгорания топлива, температурные датчики.

При конструировании воздуховодов жесткие элементы собирают с помощью специальных хомутов или с применением армированного строительного скотча.

Если в системе воздушного обогрева будет эксплуатироваться кондиционер, то обязательно воздуховоды покрывают самоклеящимся теплоизоляционным слоем, что позволит исключить образования конденсата.

Принцип работы

Технология отбора энергии из холодной среды, и передачи в более теплое место, основан на физическом свойстве жидкости отбирать тепло в процессе испарения, и отдавать его при конденсации паров.

Если коротко! На этом же принципе основана работа любого холодильника и бытовых кондиционеров. Холодильник вырабатывает холод, при этом его стенки горячие. Здесь же процесс происходит наоборот.

Технологическая схема воздушного теплового насоса состоит из следующих элементов:

• компрессор с электроприводом;
• испаритель;
• расширительный (дроссельный) клапан;
• конденсатор с вентилятором обдува;
• медные трубки для циркуляции хладагента (легкокипящей жидкости) между основными элементами схемы.

Испаритель представляет собой теплообменный радиатор и устанавливается на улице. В одном блоке с ним смонтирован компрессор и расширительный клапан. Конденсатор с вентилятором обдува находится в обогреваемом помещении. Для уменьшения нерациональных потерь энергии трубки циркуляционного контура покрыты слоем тепловой изоляции, чаще всего из вспененного полиэтилена или искусственного каучука.

В качестве хладагента используется легкокипящий фреон, не замерзающий при низкких температурах.

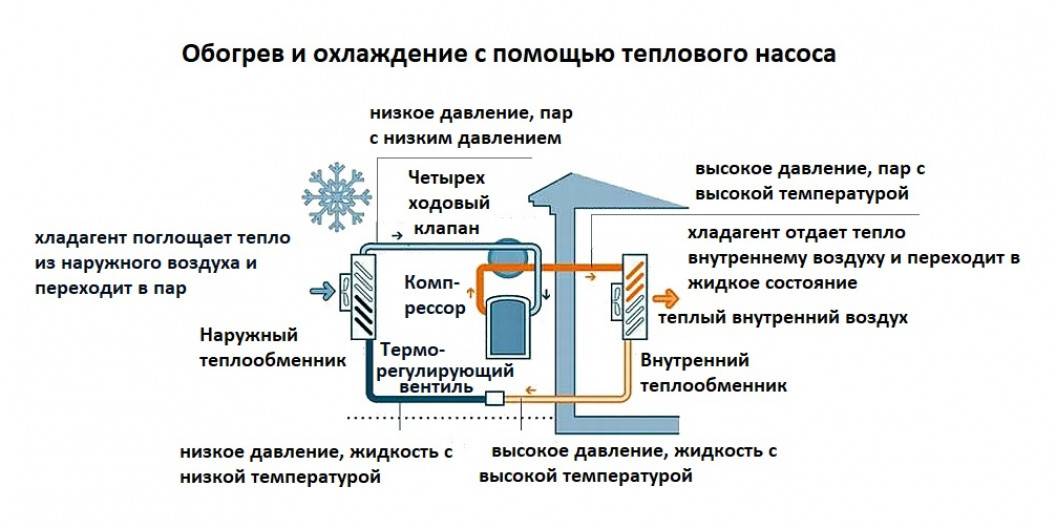

Простая схема работы

Рабочий процесс в тепловом насосе воздух-воздух складывается из 4-х последовательных циклов:

1. Хладагент, в жидком состоянии с температурой ниже, чем у наружного воздуха, находится в установленном на улице испарителе. Попадая на стенки трубок, он испаряется и переходит в газообразное состояние. При этом температура фреона возрастает.
2. Подогретый газ поступает в компрессор, который значительно повышает давление рабочей среды. Это приводит к дальнейшему росту температуры рабочей среды.
3. В сжатом и разогретом состоянии пары хладагента подаются на стенки трубок конденсатора обдуваемого конденсатора, где происходит его переход из газообразного в жидкое состояние с одновременным охлаждением и образованием смеси пара и жидкости.
4. Охлажденная смесь поступает в расширительный клапан, который пропускает только холодный жидкий фреон к испарителю и весь цикл повторяется снова.

Для того, чтобы повысить эффективность теплообмена в испарителе и конденсаторе их рабочую поверхность делают максимальной, на трубки устанавливают дополнительное оребрение и активно обдувают воздухом.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине

Плюсы и минусы воздушного отопления

• Возможность экономии энергии. В ночное время термостат прикручивают, а в дневное, наоборот, возвращают его показатели в прежнее состояние, чтобы дом прогрелся.
• Отсутствие протечек. Теплоносителем в такой системе выступает воздух, и он не может самопроизвольно выходить из системы. Его промерзание также невозможно. Это свойство особенно актуально в загородных домах, владельцы которых наведываются в них очень редко.
• Отсутствие дополнительного оборудования и, как следствие, экономия на нем.
• Высокая экономичность системы. Если монтаж отопления доверить высококвалифицированному специалисту, то после этого КПД отопления будет на уровне 93%. В сравнении с другими видами отопления, это большой показатель. Например, при использовании водяного отопления он едва достигает 75%.
• Функция охлаждения. В летний сезон если организовать дополнительную тягу, то с помощью воздуха можно охладить помещение.
• Минимальные расходы топлива. Теплоноситель такой системы нагревается быстро, при этом работа теплогенератора происходит в «щадящем» режиме. Его включение регулируют автоматические датчики, которые срабатывают на понижение температуры в помещениях.
• Отсутствие затрат на приобретение других отопительных или кондиционирующих устройств.
• Бесшумность. Воздух по трубам продвигается, не создавая дополнительных звуков.

• Такое отопление в старом доме не выполнишь. Его проект нужно продумать еще до возведения жилья.
• Система нуждается в регулярном техобслуживании.
• Водяное отопление предполагает постоянное регулирование уровня влажности и необходимость проверки чистоты фильтров.
• Без запасного источника электричества в далеко расположенных коттеджах в случае перебоев электричества система работать не будет.
