Как выполняется регулировка температуры теплых водяных полов. Настройка и регулировка водяного теплого пола

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

регулирование в ручном режиме;
групповая настройка;
индивидуальная настройка;
комплексная регулировка.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Помещение	Оптимальная t, C	Допустимая t, C
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Статья по теме: Идея декора: как использовать вещи, которые вы ненавидите, но убрать не можете

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.
Система регулируется поворотом вентилей до необходимого результата
Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
Таким образом, производится заполнение теплоносителем каждой петли.
Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Советы по выбору

Если решено купить коллектор для тёплого пола, выбирать его нужно по следующим критериям:

Для скольких контуров предназначен. То есть, сколько отдельных веток тёплого пола планируется (радиаторная ветка не считается).
Комплектация. Даже просто купить все детали по отдельности и собрать самостоятельно, обойдётся дешевле. Но с готовой собранной гребёнкой – минимум хлопот.
Материал. Коллекторы бывают металлическими (стальными, медными, латунными) и пластиковыми. Пластиковые можно использовать на простые системы с коротким контуром (например, для туалета или кухни).
Регулировка. Даже на фабричных моделях встречаются ручные регулировочные вентили (а не сервоприводы).

Управление греющими контурами

При качественном регулировании теплоносителя по температуре его расход остается неизменным, если не установить дополнительные средства автоматизации. Без них объем проходящей через контур воды настраивается только вручную – вентилями и ротаметрами, расположенными на подающем/обратном коллекторе. Но термоклапанами можно управлять и автоматически, если поставить на них сервоприводы.

Сервоприводы крепятся к термостатическим вентилям на обратном коллекторе и управляют ими по команде контроллера

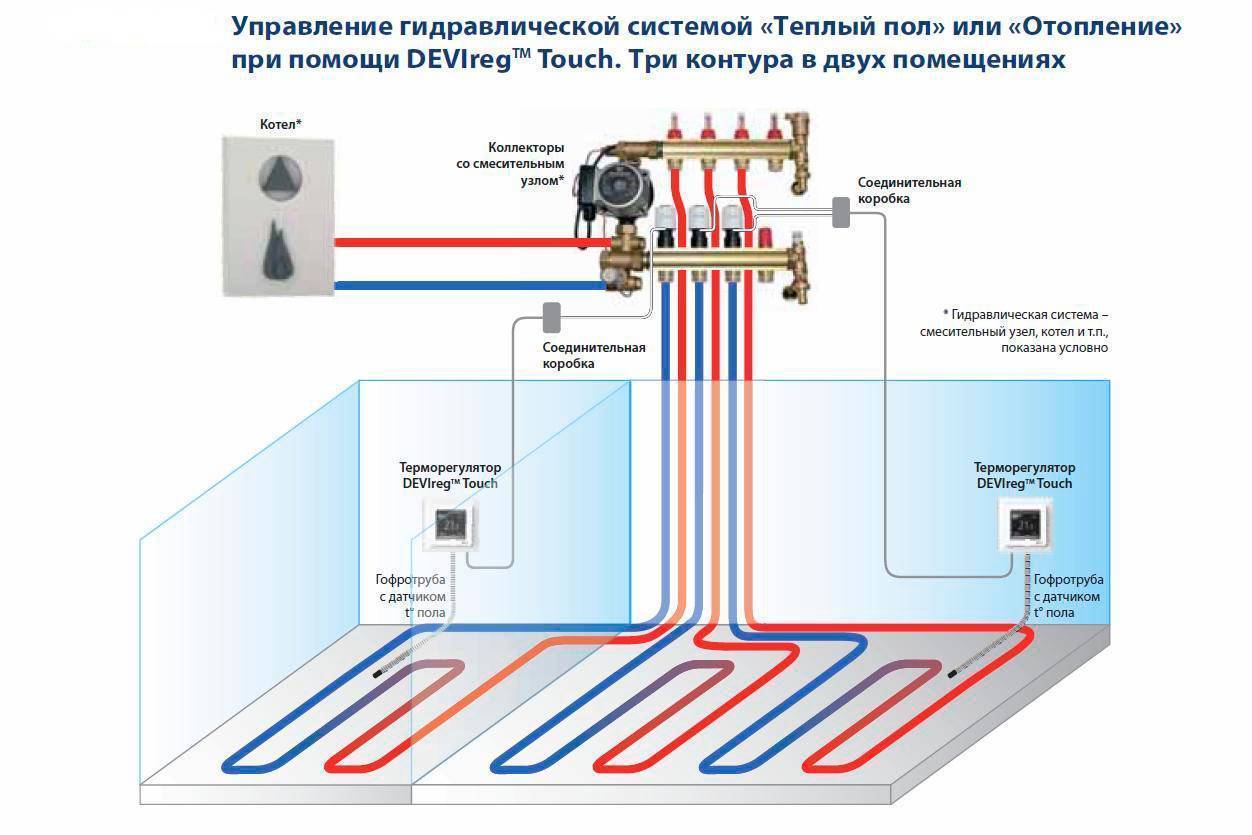

Система работает так: в помещениях стоят проводные либо беспроводные терморегуляторы, следящие за температурой воздуха и связанные с единым блоком управления (контроллером). Он, получая сигналы от комнатных термостатов, посредством сервоприводов открывает и закрывает вентили на гребенке теплых полов. Таким способом контроллер может управлять напольным обогревом и радиаторной системой одновременно, что и показано на схеме:

Помимо температурного регулирования совместно с термостатами, контроллер умеет делать еще ряд интересных вещей:

реагировать на изменения погодных условий на улице;
заранее прогревать необходимые помещения к заданному времени;
отключать обогрев теплыми полами в неиспользуемых комнатах;
управляться дистанционно через GSM связь или интернет.

Использование сервоприводов и средств автоматизации не только повышает комфорт для проживающих, но и позволяет экономить 15—20% средств, затрачиваемых на оплату энергоносителей и таким путем снижать цену отопления частного дома.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Рекомендуем ознакомиться: Трубы ПВХ для оборудования бассейнов

Допустимые значения

Лучше всего при определении температуры системы водяного теплого пола ориентироваться не на предельные показатели, а на допустимые значения, которые в подавляющем большинстве случаев легко обеспечить. Допустимое минимальное значение температуры пола минус 26 градусов по Цельсию. Максимальный допустимый показатель: 35 градусов по Цельсию.

Важно знать следующие требования к температурному режиму помещений с теплым полом:

В комнатах, предназначенных для проживания людей, допустимая температура может находиться в пределах от 18 до 24 градусов по Цельсию.
В кухне специалисты советуют создать микроклимат с температурными показателями в границах от 18 до 26 градусов по Цельсию.
В туалете, ванной комнате или же совмещенном санузле допустимая температура может находиться в пределах от 18 до 26 градусов по Цельсию.
В коридоре допустимы несколько меньшие температурные показатели – от 16 до 22 градусов по Цельсию.
В вестибюле или на лестничной клетке, в соответствии с законодательством, допустимая температура должна находиться в границах от 14 до 20 градусов по Цельсию.
В кладовой необходимо обеспечить допустимый температурный режим, не выходящий за рамки 12-22 градусов по Цельсию.

Вышеперечисленные рекомендации позволяют создать допустимые условия для жизнедеятельности человека в конкретных типах помещений, отличающихся друг от друга, прежде всего, своей функцией и предназначением.

Гидравлическое выравнивание водяного теплого пола

У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.

Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще

Если вы читаете эту статью, но у вас подобный теплый пол в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно

Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллектор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.

Расход теплоносителя через контур можно рассчитать по формуле:

Gуд = Q/(1,163*Δt), где

Gуд — удельный расход теплоносителя, (л/ч)/м2;

Q — удельная мощность теплого пола, Вт/м2; если не знаете, какую установить, подставляйте 50 Вт/м2

Δt — разница между температурой подачи и обратки, oC; если не знаете, какую установить, подставляйте 5oC

1,163 — поправочный коэффициент.

Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход Gуд ((л/ч)/м2) умножить на площадь пола S (м2), которую обслуживает данный контур.

Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола — это:

рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на 8,6; таким образом, получим расход в л/ч;
включить насос теплого пола, выставить на нем первую скорость (для среднего частного дома);
выставить термоголовку или ручку смесительного клапана в положение примерно 30oC;
убедиться, что вода свободно циркулирует по веткам и воздух выгнан;
отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1;

Указанные действия обеспечат так называемую «преднастройку». Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, «прикручивание» одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

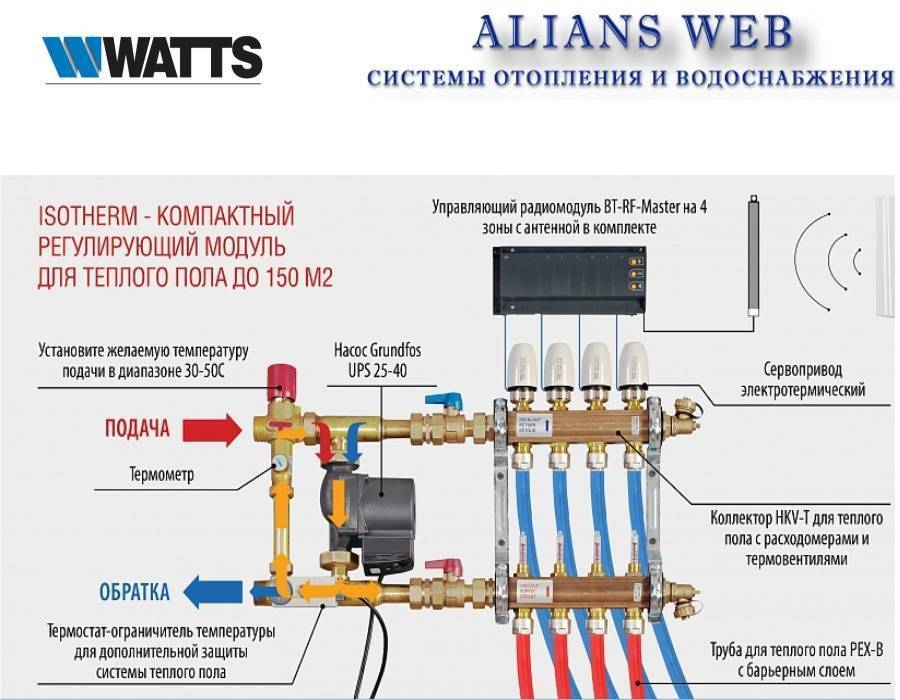

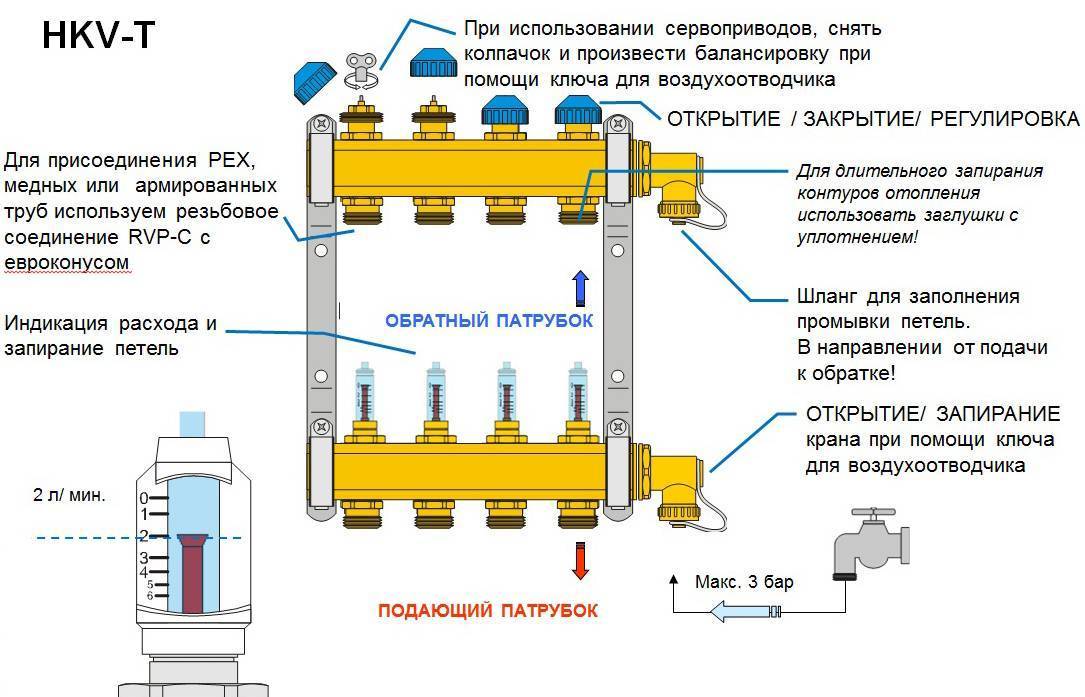

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Способы подключения

Понадобятся следующие материалы и устройства:

Трубопровод;
Комплектующие для трубопровода;
Котел;
Трехходовой термостатический клапан;
Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

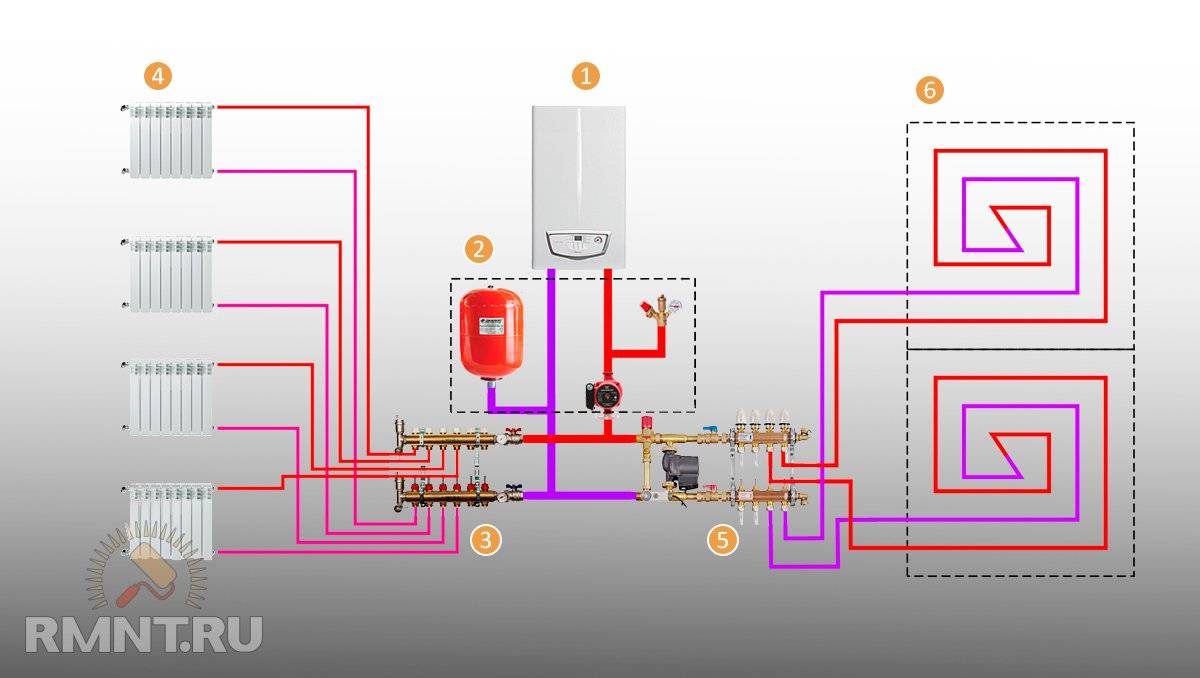

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

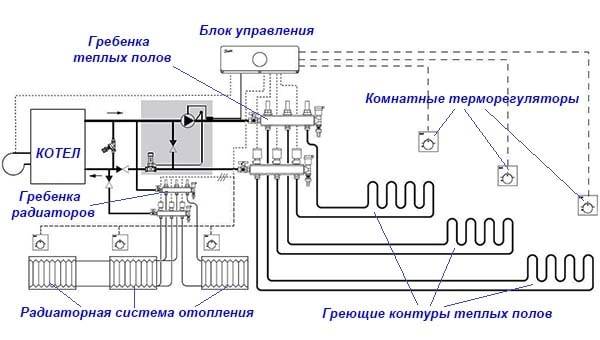

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

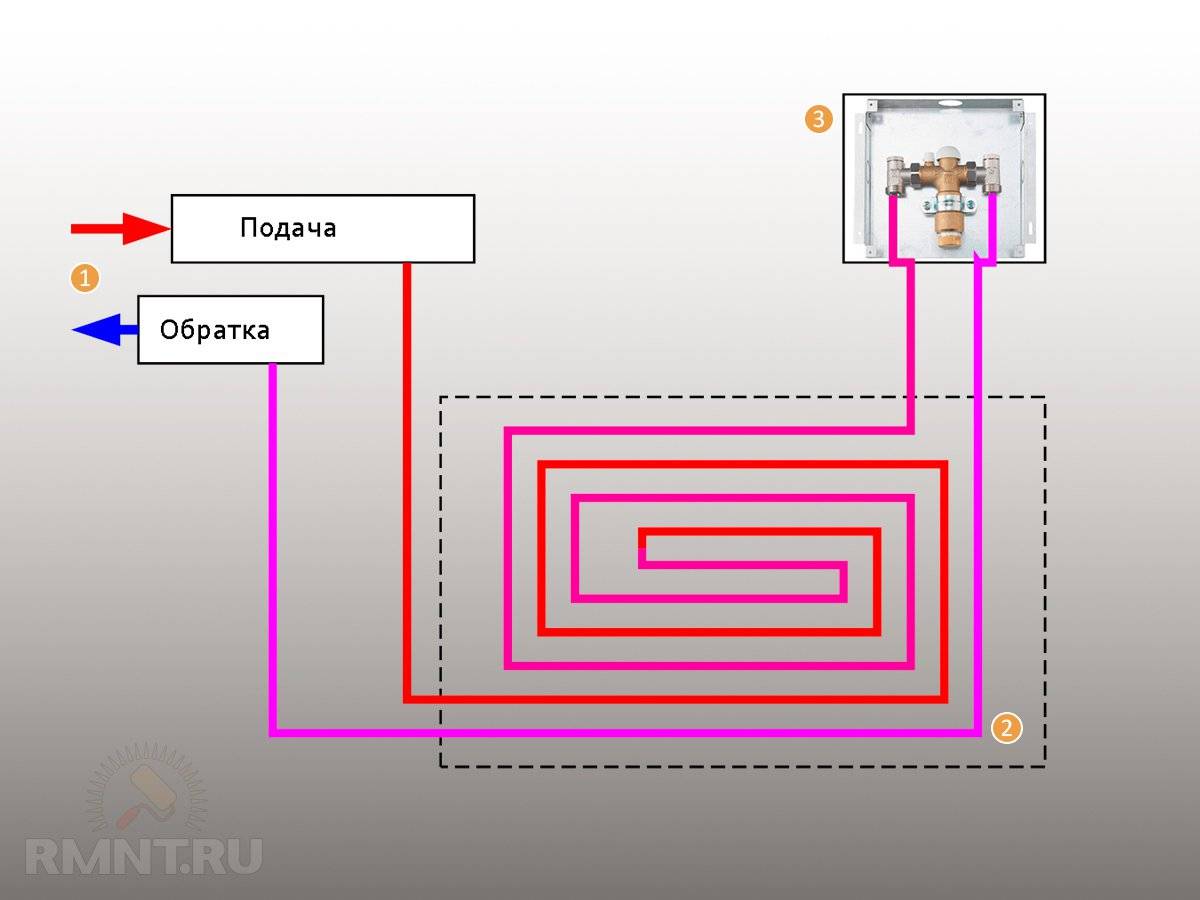

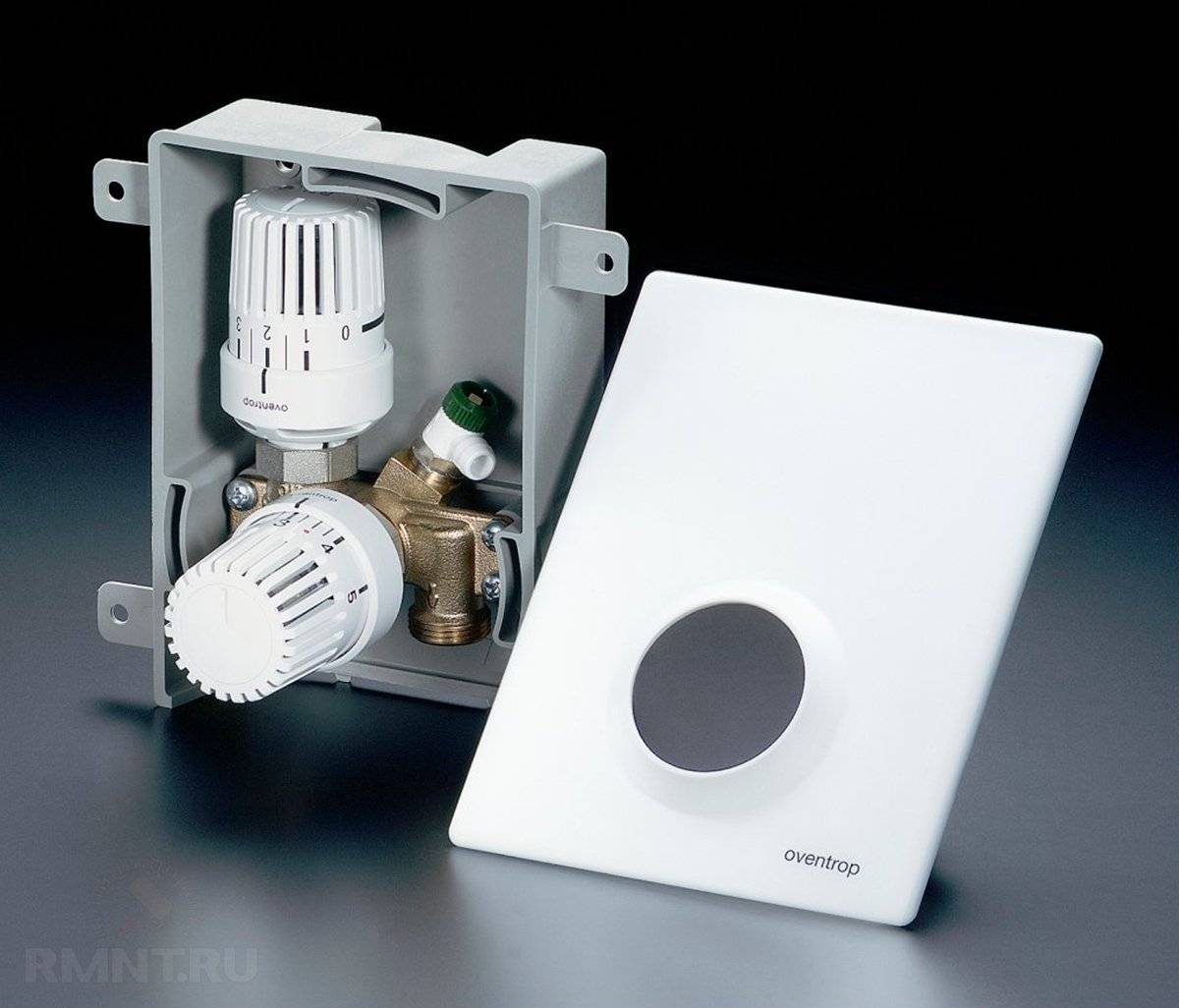

Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Это интересно: Какие полы лучше сделать в частном доме — излагаем по пунктам

Принцип работы регуляторов

Наибольшее распространение получили электромеханические приборы. В этих устройствах удачно сочетаются электроника и механическая часть. По стоимости такие приборы значительно дешевле электронных аналогов. Конструкция и принцип работы электромеханических терморегуляторов достаточно проста и понятна.

Электроника в этом плане представляет собой довольно дорогое оборудование. Однако по своей эффективности такие устройства на порядок эффективнее и удобнее в эксплуатации.

Для того, что бы сделать правильный выбор – отдать предпочтение ручному управлению или сориентироваться на автоматику, следует разобраться с принципом работы регуляторов.

Основная задача, которая возлагается на регуляторы в системе теплых водяных полов, управление технологическими процессами. Принцип действия приборов определяется степенью использования и эксплуатации теплых полов в жилых помещениях. Конструкция прибора может быть с частичной автоматизацией или полностью автоматизированной.

По принципу действия регуляторы соответственно делятся на ручные устройства и на автоматизированные. К первым относятся обычные отсекающие вентили. Именно с их помощью можно прекратить или возобновить подачу теплоносителя в трубопровод теплого пола. Сфера применения таких устройств – небольшие по площади отапливаемые помещения. Термостатические регуляторы, устройства куда более сложной конструкции. По принципу действия такие изделия схожи с механизмами ручного действия, однако в конструкции предусмотрен специальный электронный датчик. Любое изменение температуры от заданных параметров приводит в действие циркуляционный насос, обеспечивающий подачу горячей воды. Прибор действует в соответствии с заданной программой, полностью взяв на себя основные этапы .

Современные электронные терморегуляторы обладают развернутым функционалом, который обеспечивает возможность контролировать один водяной контур или обеспечить контроль над работой сразу нескольких отопительных труб теплого пола. Благодаря заложенному программному обеспечению такие приборы в состоянии реагировать на изменения климатических условий, создавая для обитателей жилого объекта комфортные температурные режимы.

Типовые схемы подключения

Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс. Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.
