Оборудование для производства пеноизола: необходимые составляющие и нюансы изготовления утеплителя

Плюсы и минусы материала

Внешне пеноизол очень похож на зефир — он белого цвета, пористый, упругий и воздушный. Пенистая масса после изготовления позволяет утеплить строящееся здание в результате заполнения воздушных пустот и полых полов и стен, он ликвидирует любые щели и трещины. После застывания масса, становится пористым теплоизолирующим материалом, заполняющим любое свободное пространство.

Пеноизол имеет несколько важных преимуществ:

1. Материал очень прочный, он экономичен и служит долго. В среднем срок службы теплоизоляции 50-70 лет;
2. Пониженная теплопроводность, дает возможность сохранить тепло в жилье, существенно уменьшить расходы на энергию и отопление;
3. Универсальность использования, им можно утеплить пол, кровлю или запенить стены;
4. Слой пеноизола хорошо пропускает воздух, материал не накапливает влагу он «дышит»;
5. Не горюч, под воздействием высокой температуры слой просто постепенно испаряется;
6. Крысы и мыши его не любят и обходят стороной;
7. На нем не развивается грибок и плесень;
8. Не разлагается под влиянием химических веществ и органических растворителей;
9. Экологически чистый утеплитель, не навредит здоровью человека.

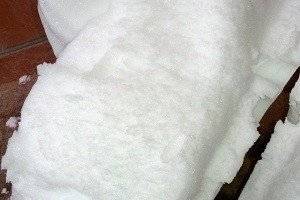

Внешний вид материала

Если сравнить его с привычными теплоизоляторами, то у пеноизола есть немало положительных качеств. К основным из них относят:

• Теплопроводность. Минимальный показатель — 0,041 Вт/м/К, для такого утепления хватит слоя 10 см толщиной;
• Защита от шума. Шумопоглощение около 65%;
• Стойкость к высокой температуре. Относится к Г1 группе горючести, В2 категория воспламеняемости. Это говорит, что под воздействием огня материал не плавится. Во время пожара пеноизол испаряется, не образуя токсичных веществ. По сравнению с пенопластом дыма в 10 раз меньше;
• Химическая устойчивость. Не реагирует на агрессивные воздействия;
• Влагостойкость. Хорошо поглощает влагу, но также ее отдает. При этом не утрачивает положительные свойства, может впитывать до 20% влаги, после чего испаряет ее. Для предотвращения появления плесени нужно при укладке предусмотреть вентиляционный зазор;
• Паропроницаемость. Гигроскопичен, что позволяет стенам дышать. В толще стены воздух циркулирует без препятствий.

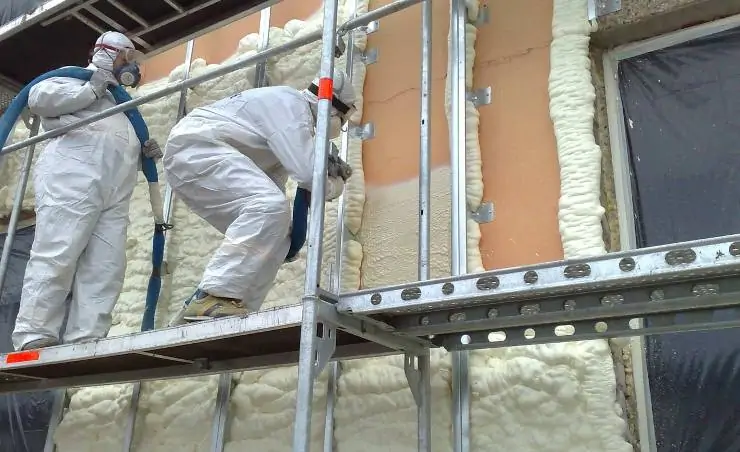

Утепление стен

Как у любого теплоизолятора у пеноизола есть и минусы. Он склонен к усадке, этот показатель достигает 0,1−5%. Меньше этот недостаток у материала, заполняющего пустоты между стенами, он при расширении оказывается под небольшим давлением. Во время высыхания пены при нарушении технологии и использовании низкокачественного сырья может появиться неприятный запах.

Установка на стройплощадке

К другим отрицательным свойствам относят:

1. Низкую прочность на разрыв, пену после застывания легко порвать;
2. Повышенное влагопоглощение. Иногда этот недостаток создает проблемы, к примеру, его нельзя использовать при обустройстве стяжки и при утеплении фундамента. Потребуется использовать дополнительную гидроизоляцию;
3. Без специального оборудования материал нельзя изготовить;
4. Требования к температуре. При заливке пены температура должна быть выше +5 градусов. Без этого качественную пену нельзя приготовить, жидкий карбамидный раствор иногда выделять фенолформальдегид. Это происходит, если куплена низкокачественная смола.

Для теплоизоляции домов используют несколько разновидностей материала. Основные их характеристики указаны в таблице.

Распространенные разновидности пеноизола
Наименование	Отличие материала
Жидкий	Самый распространенный вид. Используется для утепления любых конструкций и при выполнении ремонтных работ. Хорошо заполняет любые зазоры и трещины. Допустимо готовить материал прямо на строительной площадке.
Гранулированный	Производят с помощью измельчения полимерного сырья, его дробят на крупинки сечением 10-15 мм. При использовании экономичен, гранулированный пеноизол в объеме в 2 раза превышает объем материала в листовой нарезке. Используется для заполнения любых пустот при настиле пола и между стенами.
Листовой	Производство пеноизола своими руками в домашних условиях, после чего раствором заполняют специальные формы. После застывания материал режут, высушивают и при необходимости дополнительно обрабатывают. Крепится с наружной стороны здания, с помощью дюбелей. Допустимо использовать для заполнения пустот между лагами.

Что нужно для начала деятельности

Для запуска бизнеса по производству пеноизола не требуются серьезные финансовые вложения, поскольку стоимость необходимого оборудования не велика, а основные статьи расходов будут приходиться на приобретение сырья и зарплату работникам.

Чтобы начать деятельность по изготовлению пеноизола потребуются около 765 тыс. рублей:

• регистрация в качестве индивидуального предпринимателя или юридического лица – около 20 тыс. рублей;
• аренда помещения под цех, размером 90 кв. м. – примерно 25 тыс. рублей;
• приобретение оборудования – около 200 тысяч рублей;
• закупка сырья, ежемесячно, при условии полной загрузки производства – в районе 230 тыс. рублей;
• зарплата работникам (6 человек) – 190 тыс. рублей;
• дополнительные расходы, включая коммунальные платежи – около 100 тыс. рублей.

Размеры расходов могут варьироваться и зависят от региона открытия бизнеса.

Документы

Первым шагом по открытию бизнеса в сфере производства пеноизола является государственная регистрация в форме индивидуального предпринимателя или юридического лица, в зависимости от масштабности планируемой деятельности. Каждая форма обладает определенными достоинствами и недостатками. Однако, зарегистрировав ООО, можно будет работать с крупными потребителями (строительными предприятиями и оптовыми базами).

Регистрируя организацию, необходимо будет указать следующие виды деятельности (коды ОКВЭД-2):

• 99.6 «Производство минеральных тепло- и звукоизоляционных материалов и изделий».
• 23 «Производство пластмассовых изделий, используемых в строительстве».
• 29 «Производство прочих пластмассовых изделий».
• 9 «Производство изделий, не включенных в другие группировки».

Сертификация и лицензирование для производства утеплителя не требуется. Продукция изготавливается в соответствии с ТУ 2254-001-33000727-99 «Пеноизол теплоизоляционный. Технические условия».

Цех

Для производства строительного сырья потребуется цех, который можно организовать в помещении площадью от 70 до 90 и более кв. м., оснащенном необходимыми системами коммуникации.

Производство включает в себя:

Непосредственно цех

При оснащении цеха важное значение имеет мощная вентиляционная система, поскольку в процессе сушки готовый материал выделяет вещества, вредные для здоровья человека.
Складское отделение. Здесь будет храниться как сырье, так и готовый пеноизол

Для удобства размещения склад следует оборудовать металлическими стеллажами.
Комнату отдыха для работников.
Административное помещение.
Санузел.

Для удобства погрузочно-разгрузочных работ (как сырья, так и готовой продукции) необходимо предусмотреть возможность беспрепятственного подъезда транспорта.

Цеха по изготовлению утеплителя располагаются в промышленной зоне вдалеке от жилой застройки.

Персонал

Для организации деятельности необходим следующий персонал:

• На начальном этапе при небольших объемах производства достаточно будет принять на работу 3 работников, назначив одного из них старшим по цеху. Именно он должен контролировать и координировать деятельность остального рабочего персонала.
• Организация реализации продукции поручается менеджеру по продажам, в задачи которого входят встречи и проведение переговоров с потенциальными клиентами (строительными и оптово-розничными предприятиями).
• За доставку сырья на производство и готовой продукции контрагентам отвечает водитель.
• Работа с документами для налоговых органов поручается бухгалтеру. Нет необходимости включать эту должность в штатное расписание компании, проще воспользоваться его услугами по аутсорсингу.

Сырье

Изготовление материала осуществляется за счет вспенивания полимерной смолы в соответствии с определенной рецептурой. Основные компоненты всегда будут одинаковыми, однако разные производители могут добавлять в состав различные присадки.

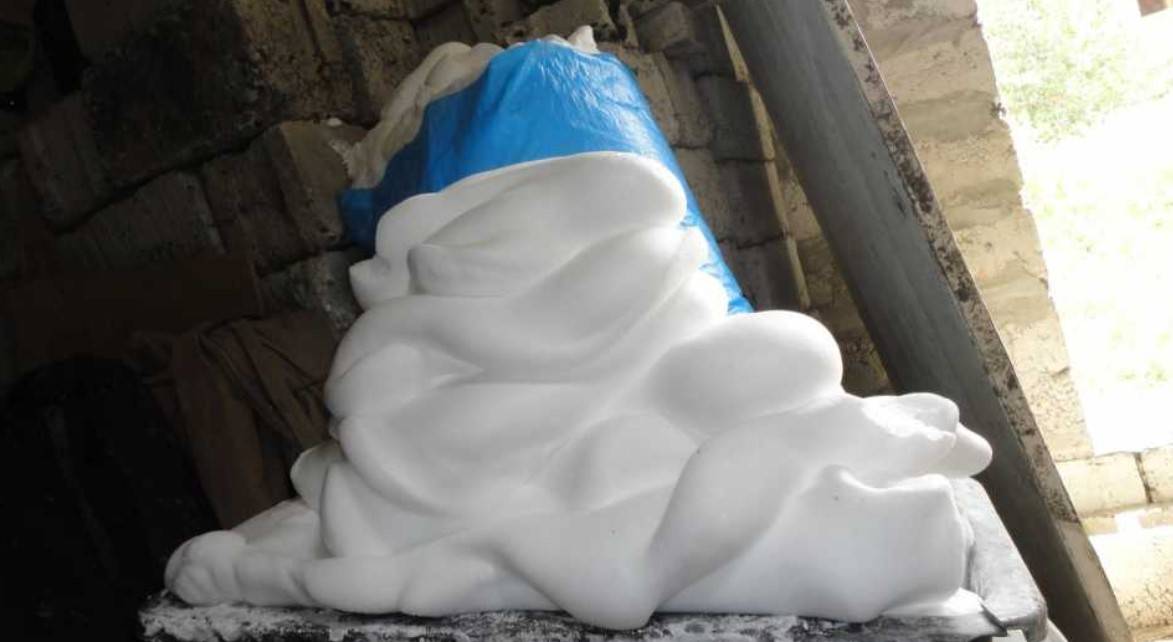

Пеноизол

Для производства утеплителя необходимо следующее сырье:

• специально подготовленная вода комнатной температуры;
• катализатор для застывания смеси (отвердитель);
• пенообразователь;
• карбамидоформальдегидная смола.

Готовый жидкий пеноизол напоминает суфле. Эффект тепло- и шумоизоляции достигается за счет заполнения им пустот в строительных конструкциях. Он используется при изоляционных работах с крышами, перекрытиями, стенами, фундаментами и перегородками зданий и сооружений.

Благодаря простоте изготовления и отсутствию необходимости в приобретении дорогостоящего сырья, производить материал можно на протяжении всего года.

Подготовка ГЖУ

Для подготовки нужно:

• проверить правильность соединений шлангов к составным частям установки, целостность электропроводки;
• подключить к установке источники сжатого воздуха и электроэнергии;
• емкости Б2 и Б3 соединить между собой и подключить к ГЖУ согласно структурной схеме непосредственно к всасывающему штуцеру насоса подачи раствора ПЕНА гибкими рукавами внутренним диаметром 12 мм;
• емкость Б1 со смолой подключается к установке непосредственно к всасывающему штуцеру насоса подачи смолы гибким рукавом диаметром 25 мм.

Высота расположения сливных штуцеров емкостей Б1-Б3 относительно штуцеров ПЕНА и СМОЛА установки должна быть не менее 0,5 метра. Приготовление 4% раствора пенообразователя:

• на 1 м3 расходуется 0,1 л ПО, если в смену производить 20 кубов пеноизола, то необходимо приготовить 2 литра ПО и разбавить его водой 1:24 для получения 4% раствора, т. е. 48 литрами воды;
• 4% раствор АБСК (ПО) приготавливают в герметично закрывающихся емкостях из полиэтилена или нержавейки;
• концентрированный АБСК 2 литра разбавляют в 48 литрах горячей воды (70-80 °C) и перемешивают 5-8 мин. до получения однородной прозрачной светло-коричневой жидкости.

Приготовление раствора Пена:

• взять 500 мл кислоты ортофосфорной 85% концентрации;
• налить в пластмассовую емкость (50 л.) 45 литров воды подогретой до 40 °C;
• в подогретую воду влить КО и перемешать;
• в приготовленный раствор влить 5 л. приготовленного ранее 4% раствора ПО и тщательно перемешать в течении нескольких минут.

Полученного раствора ПЕНА достаточно для производства 2 куб. м. пеноизола плотностью 15 кг/м3. Заливка пеномассы в формы:

• залить в емкости Б1 и Б2 растворы СМОЛА и ПЕНА;
• открыть кран подвода к установке раствора ПЕНА;
• открыть на 2-3 мин кран КР4 на верхней панели установки для поступления раствора ПЕНА в рабочую часть электронасоса Н2.

За наполнением можно следить визуально через прозрачный шланг. Открыть кран подвода к установке раствора СМОЛА:

• открыть на 2-3 мин кран КР5 на верхней панели установки для поступления раствора СМОЛА в рабочую часть электронасоса Н1, визуально следя за наполнением.
• включить кратковременно(3-5 сек) оба электронасоса и убедиться в их работоспособности по показаниям манометров (манометр «СМОЛА» должен показывать более 0,4 МПа(4 кгс/см2), манометр «ПЕНА» более 0,3 МПа);
• убедившись в работоспособности насосов и герметичности соединений, выключить электронасосы;
• включить источник сжатого воздуха(компрессор) и убедиться в его поступлении по выходу воздуха из выходного рукава;
• включить оба насоса и приступить к заливке пеномассы в формы.

При кратковременных перерывах в работе (до 5 мин.) установку можно останавливать путем отключения электронасосов подачи растворов СМОЛА и ПЕНА прекращением подачи воздуха. Это  происходит:

• за 10 мин. до окончания работы залить в емкость Б3 горячую воду (45-50 градусов Цельсия) для промывки (для промывки необходимо не менее 30 литров горячей вод);
• после принятия решения о прекращении работы необходимо открыть кран КР3 подвода к установке воды;
• как вода пойдет по магистрали подачи СМОЛы закрыть кран КР1 подвода к установке раствора СМОЛА.

Произвести промывку смоляной магистрали и выходного рукава в течении 5-10 мин. Затем в течении 3-5 мин промыть магистраль ПЕНА. Резку карбамидного пенопласта рекомендуется производить на плиты толщиной не менее 4 см и не более 20 см. Образующиеся при резке отходы складываются в отдельный контейнер. После заполнения контейнер отправляют в сушку. Нарезанные плиты пенопласта закладываются на сушильные полки и выдерживаются на участке сушки в течении 2-3 суток.

Высушенные отходы измельчаются в соответствии с ТУ «Юнипор дробленный». Крошку упаковывают в полиэтиленовые пакеты для последующей реализации. На складе готовой продукции осуществляется хранение готовых плит пенопласта и полиэтиленовых пакетов с крошкой до момента их реализации.

На видео: Установка для производства ПЕНОИЗОЛА

https://youtube.com/watch?v=UxY97KsmKgU

Изучаем технологию изготовления пеноизола

Технология производства пеноизола предполагает использование небольшого перечня компонентов. Все сырье широко представлено на рынке и недорого стоит. Потребуются:

• вода,
• катализатор для застывания смеси,
• пенообразователь,
• карбамидоформальдегидная смола.

Точное количество сырья будет зависеть от конкретной рецептуры. Предприниматель может или самостоятельно «придумать» соотношение компонентов, или обратиться к специалистам.

Отлично, если предпринимателю удастся разработать теплоизолятор, по свойствам лучше прочих представленных на рынке материалов. Это увеличит стоимость конечного продукта и послужит конкурентным преимуществом

Установка для производства пеноизола осуществляет следующие технологические этапы:

• Смешивается пенообразователь, катализатор и вода комнатной температуры.
• Смола для производства пеноизола заливается в другую емкость – она будет поступать к рабочему раствору под давлением.
• Все компоненты перемешиваются под действием сжатого воздуха, а на выходе из аппарата образуется суфлеообразная масса.
• Полуфабрикат разливается по формам разборной конструкции.
• Смесь застывает в течение 30-40 мин.
• Согласно установленным размерам, листы пеноизола разрезаются на отдельные плиты.
• Готовый материал можно покрывать защитным составом на основе жидкого стекла. Такое покрытие придаст конечному изделию дополнительную прочность и пожаростойкость.
• Пеноизол упаковывается и складируется до отгрузки клиентам.

В цеху для обеспечения бесперебойного процесса изготовления теплоизолятора потребуется присутствие 2-3 рабочих.

Несложная технология изготовления теплоизолятора позволяет купить оборудование для производства пеноизола своими руками – с делом справится даже непрофессионал, далекий от промышленных строительных отраслей. Организовывая домашний бизнес, будьте готовы к тому, что многие операции предстоит выполнять вручную. Запуск полноценного цеха в этом плане значительно лучше – автоматизированные станки делают процесс более легким и быстрым.

На что нужно обратить внимание?

С юридической точки зрения, для того, чтобы осуществлять производство теплоизолятора, потребуется зарегистрироваться, как индивидуальный предприниматель, и встать на учет в налоговой службе. При расчете налогов будет использоваться упрощенная система налогообложения – 15 % от прибыли.

К недостаткам этого бизнеса относится сезонная востребованность товара, что относится ко всей строительной сфере – активная работа в этой отрасли ведется с апреля по октябрь, и этот факт следует учитывать в своем бизнес-плане.

Также следует помнить о том, что строительные организации производят расчет по безналичной форме, и оплата может поступать в счет в течение 90 дней. Поэтому в маркетинговом плане желательно предусмотреть не только оптовые сделки по безналичному расчету, но и розничную реализацию для регулярного поступления наличных средств.

Производство качественного теплоизолятора нового поколения, стабильно востребованного на рынке, может стать хорошим стартом для начинающих предпринимателей, даже далеких от строительства, которые ищут свою нишу. Это бизнес средней рентабельности, с окупаемостью 8-12 месяцев, который можно запустить с минимальными вложениями.

Документы

Сначала нужно зарегистрировать форму деятельности. Работать можно в форме физического (ИП) или юридического лица (ООО). Все зависит от планов предпринимателя, масштабов производства. Каждая форма имеет свои возможности и ограничения, однако работа в форме ООО позволит сотрудничать даже с крупными строительными компаниями и оптово-розничными сетями.

При регистрации указываются коды ОКВЭД-2.

23.99.6 «Производство минеральных тепло- и звукоизоляционных материалов и изделий».

22.23 «Производство пластмассовых изделий, используемых в строительстве».

22.29 «Производство прочих пластмассовых изделий».

32.9 «Производство изделий, не включенных в другие группировки».

Для запуска бизнес-проекта не нужна сертификация. Полимер производится по ТУ 2254-001-33000727-99 «Пеноизол теплоизоляционный. Технические условия».

Оборудование для изготовления пеноизола своими руками

Сейчас производят много устройств для изготовления пеноизола, среди них есть оборудование, позволяющее изготовить его самостоятельно.

При этом можно:

1. Купить готовый агрегат, в котором есть газожидкостная установка, необходимый набор кранов и шланг для подачи пены. Кроме того, потребуется компрессор и емкости для устройства ресивера вместимостью 20-300 литров;
2. Изготовить своими руками устройство, производящее пеноизол, используя готовые чертежи.

Бывшие в употреблении установки для изготовления пеноизола, покупать не стоит. Причина в изношенности оборудования, которая прямо отразится на качестве готового утеплителя. Кроме того, в каком состоянии действительно находится оборудование, продавец не признается. Вы можете получить множество проблем, купив подержанную установку. Лучше сразу купить новую установку.

Если вы решили использовать второй вариант, потребуется найти все компоненты для производства пеноизола:

Блок-схема монтажа установки для изготовления пеноизола

Оборудование подразделяют строительное и цеховое. Следует помнить о важных параметрах, которые должна иметь установка для пеноизола:

1. Монтаж оборудования выполнить несложно;
2. Установка должна быть простой в использовании;
3. Иметь необходимый для вас уровень производительности;
4. Хорошее смешивание компонентов;
5. Необходима возможность изменения рабочих параметров;
6. Оборудование лучше использовать небольшое по габаритам и легкое;
7. Очень важна высокая износостойкость.

Купив пакет документов, агрегат можно смонтировать самостоятельно, запчасти приобрести несложно.

Устройство пенообразователя

Недорого вам обойдется конструкция, в которой есть самые необходимые комплектующие:

• Установка для формирования пузырьков в растворе;
• Шланг для перекачки пены;
• Вентиля;
• Компрессор подходящей производительности;
• Подручные материалы;
• Бочки вместимостью не более 300 л.

Удобно использовать вихревые или плунжерные насосы, при этом учитывают материал, используемый при изготовлении внутренних частей. Лучше если они будут пластиковыми, керамическими, из нержавейки или хоть покрыты никелевым напылением.

Насос, предназначенный для перекачки пены к месту самостоятельного утепления тоже лучше купить плунжерный. Пена формируется при низком давлении в специальном генераторе. При этом эффективней двойное вспенивание, на выходе получается полусухой пеноизол, так он не станет просто вытекать из полости. Устанавливают один насос для подачи смолы и второй для перекачки пены. по шлангу.

Компрессор нужен достаточной мощности, при его выборе учитывают расход смолы, который для получения качественного материала не должен превышать 25 кг.

Схема пеногенератора

Если вам пеноизол нужен для своего дома, то оборудование удобно монтировать прямо на стройплощадке.

Сначала смешивают концентрированную смесь отвердителя и пенообразователя. На 10 литров концентрата потребуется 0.25 л ортофосфорной кислоты и 0.5 л пенообразователя все разбавляют в 10 литрах подогретой до 60-80 градусов водой. Раствор хорошо перемешивают, когда в нем не будет сгустков и комочков то концентрат готов, его можно в таком виде хранить до 6 месяцев. В подготовленную емкость 10 л теплой воды наливают 1 л заранее смешанного концентрата.

Самостоятельный монтаж установки

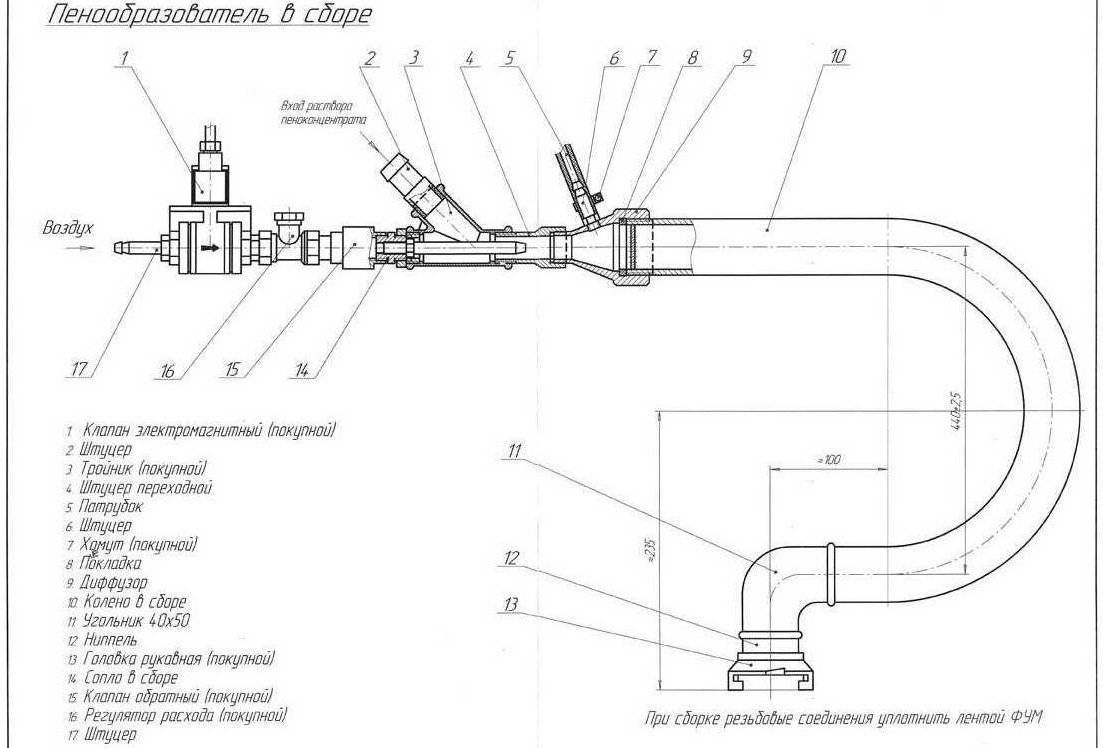

Чертеж пенообразователя. (Для увеличения нажмите)

На сайтах производителей, занимающихся изготовлением оборудования для производства пеноизола, можно приобрести чертежи установки и узнать технологию производства.

Приобретя такой пакет документов, можно собрать этот аппарат самостоятельно, тем более что запчасти всегда есть в наличии.

Бюджетным вариантом будет выступать конструкция, собранная своими руками и состоящая из:

• газожидкостной установки;
• комплекта кранов;
• подающего шланга;
• компрессора, для производства сжатого воздуха;
• пластмассовые бочки до 300 л.

Процесс получения утеплителя построен на принципе вспенивания растворов с катализатором и смешивании его с карбамидной смолой. При помощи насоса компоненты поступают в установку, где под влиянием сжатого воздуха вспениваются.

Одним из основных компонентов системы в газожидкостной установке является насос, поэтому лучше приобрести качественный насос.

Не рекомендуем насосы типа НШ 6 (насос шестеренный) и НШ 10, так как они могут подвести в дозировках при подаче одного из компонентов – смолы.

Возникают проблемы у данных насосов еще и с электродвигателем. Заявленной мощности может не хватить при подаче готового продукта для заполнения пустот.

Примите во внимание: выбирая насосы для установки, необходимо учитывать погрешности при дозировке, погрешности в нестабильности оборотов двигателя от напряжения и нагрузки. Более выгодным является использование плунжерных насосов или вихревых. Здесь уже нельзя будет ошибиться с дозировкой, но при попадании твердых частиц может произойти нарушение всего процесса работы, начиная от сбоя в дозировке и заканчивая поломкой агрегата

Здесь уже нельзя будет ошибиться с дозировкой, но при попадании твердых частиц может произойти нарушение всего процесса работы, начиная от сбоя в дозировке и заканчивая поломкой агрегата

Более выгодным является использование плунжерных насосов или вихревых. Здесь уже нельзя будет ошибиться с дозировкой, но при попадании твердых частиц может произойти нарушение всего процесса работы, начиная от сбоя в дозировке и заканчивая поломкой агрегата.

Имейте в виду: выбирая плунжерный или вихревой насос, нужно обязательно проконсультироваться по поводу материала, из которого изготовлены внутренние детали. Желательно, чтобы это было никелевое покрытие, нержавейка, керамика или пластик.

Насос для подачи пены тоже желательно приобретать плунжерный, качественный. Пена образуется с помощью генератора высокой кратности вспенивания при низком давлении. На выходе получаем пену с красивой мелкоячеистой структурой.

Самым эффективным способом на сегодняшний день является двойное вспенивание. Пеноизол на выходе предстает сухой массой, что дает возможность не вытекать ему из наполняемой полости.

Компрессор на оборудовании должен быть установлен определенной мощности

Обязательно обратить внимание на расход смолы, она должна составлять не более 25 кг, чтобы получить качественный продукт

В установке для производства пеноизола необходимо создать оптимальное соотношение всех компонентов для распределения изоляции по всему объему заполнения.

Конечный продукт должен быть белого цвета и, при нажатии на него, восстанавливаться в первоначальную форму.

Как изоляционный материал с низкой себестоимостью и высокими изоляционными свойствами, пеноизол выгоден для собственного производства.

Собрав по чертежам оборудование, можно открыть свой небольшой бизнес и начать зарабатывать. При расширении области применения пеноизола, его производство можно назвать перспективным.

Смотрите видео, в котором подробно показаны этапы работы на оборудовании для пеноизола своими руками:

Общая стоимость запуска

Себестоимость получаемой продукции – основной показатель для любого бизнеса, производство пеноизола не стало исключением. В данном случае надо учитывать сырьё и производственные затраты, которые понадобятся для создания 1 кубометра материала. Учитываются траты по электроэнергии, заработной плате для рабочих. Дом у них может быть в другом месте.

Если оборудование загружено на 50%, итоговые расчёты по бизнесу для начала могут выглядеть следующим образом:

• 562 рубля – средняя себестоимость 1 кубического метра, которым обрабатывается стена;
• средняя цена при продаже может составлять до 800 рублей;
• с 1 кубического метра производитель получает 263 рубля. Разница по видам материала незначительна;
• при половинной загрузке оборудования производственный объём составит 20 м3;
• в день прибыль 4760 руб. Это важная характеристика;
• за месяц можно получить около 100 тысяч рублей;
• срок окупаемости в среднем составляет до 2 недель. Домашний состав даёт примерно такой же результат.

Современные системы смешения способствуют дополнительной защите от проникновения пыли и грязи внутрь установок. Даже при неправильной эксплуатации многие виды оборудования остаются рабочими, технический параметр качества не снижается.
