Бур для скважины: из чего и как сделать своими руками надежный инструмент

Немного теории

Буры подразделяются на:

• ложковые буры
• змеевиковые буры
• буровые долота (наш случай)

Ложковый бур

Применяют, в основном, для местности с пластичными породами (грунт в виде смеси песка и глины, или просто глиняный). Здесь можно воспользоваться двумя вариантами исполнения. Первый вариант – это когда низ ложки выглядит ковшеобразным резцом. При этом с левой стороны он в виде резца, а с правой – как поперечный выступ. Второй вариант – сделать ложку из трубы, подобрав для этого трубу с самым подходящим диаметром.

Змеевиковый бур

Бур внешне похож на бурав по дереву. Применяют его для бурения плотных суглинков. Действие змеевикового бура подобно действию штопора. Вращаясь, он вкручивается в породу. Режущее лезвие змеевика выглядит в форме хвоста ласточки. Оно обязательно должно быть закаленным. Самостоятельно изготовить такой бур будет непросто, поэтому можно просто приспособиться, заменив его ледовым буром или отрезками винтовых шнеков.

Буровые долота

Применяются для бурения твердых пород и каменистых отложений. Для проходки различных пород здесь важен применяемый угол заострения. Для твердых пород он составляет от 110 до 130 градусов, для более мягких пород – от 30 до 70. Также долота различаются между собой по форме, опять же в зависимости от породы. Именно их мы рекомендуем при создании самодельной буровой установки на воду.

Сам бур состоит из вертлюга, буровой штанги и лопастного бура. Через вертлюг подается буровой раствор к шлангу, находящемуся внутри штанги. Эту деталь самостоятельно изготовить не удастся, так как для этого требуется точное оборудование. Если не будет полной герметичности, может произойти утечка раствора.

Штанга – это приспособление для передачи вращения от рук к буру, или от двигателя к буру. Также, как уже было сказано выше, через нее идет шланг для бурового раствора. Эти элементы бура имеют длину от метра до 1,8 метра. Но длину можно и нарастить. Это делается при помощи замков с прямоугольной резьбой.

Лопастный бур обычно имеет две лопасти и используется непосредственно для бурения. Интересно также будет знать, что существуют еще желонки. Они нужны для бурения скважин ударно-канатным методом на рыхлых, сыпучих, водоносных слоях грунта. Желонки служат также для очистки скважин после того, как поработает долото или от скопившегося ила, мешающего притоку воды. На тросе желонку сбрасывают в забой, в ее полость входит грунт открывая клапан. При поднятии клапан закрывается и удерживает грунт внутри желонки.

Что касается вышки. Ее высота до пяти метров. Конструкция в виде треноги, сверху находится канатный блок. При ударном бурении здесь используется балансир. При этом инструмент со штангами с метровой ли полутораметровой высоты сбрасывается в забой. Балансир представляет собой крепкую доску или деревянный брус.

На этом наша вводная статья закончиться. Как видите, буровая своими руками не такой уж не решаемый вопрос. В следующем материале мы перейдем к практической части с рекомендациями, чертежами и примерной сметой.

Несколько фото и видео самодельных буровых в работе.

Процесс работы с желонкой

Преимущества использования бензобура

Сделать скважину в твердой почве не так просто, как может показаться на первый взгляд. Привлечение к данному процессу мотобура позволит сберечь Ваше время.

Во-первых, в подобной работе применение данного инструмента дает нам преимущества:

• позволяет создавать отверстия различного диаметра и глубины за счет сменных шнеков;
• для работы с подобным агрегатом не требуется опыта, хорошей физической подготовки и особых профессиональных навыков;
• агрегат безопасен в эксплуатации.

Во-вторых, Вы можете воспользоваться двуручным мотобуром , для работы с которым потребуется 2 человека. Таким образом, выполнить строительную задачу будет намного проще.

Использование перфоратора для изготовления бура

Самодельные буры имеют некоторые минусы, несмотря на то, что их изготавливают по собственным чертежам, учитывая собственный рост и вид грунта. Среди основных недостатков следует выделить то, что с помощью подобных приспособлений удается выкапывать не очень глубокие ямы, а работать с ними на твердых грунтах бывает довольно сложно. Все это, как правило, относится к ручным приспособлениям.

Если соединить рабочую часть с перфоратором, удастся повысить производительность труда. В основе такого бура будет лежать земляной шнек, перфоратор и переходник. Последний можно заменить редуктором. Важным фактором является количество оборотов перфоратора и мощность. Оптимальное значение последнего параметра для ручной модели составляет 2 кВт.

В зависимости от количества оборотов, бур можно соединить с патроном перфоратора через редуктор. Если мощность составляет 2 кВт, то редуктор не понадобится. Если вы хотите изготовить земляной бур из перфоратора своими руками, то понадобится инструмент, который выдает число оборотов рабочей насадки до 300 в минуту. Эта величина может уменьшаться. Она зависит от свойств почвы на участке. Для изготовления бура из перфоратора необходимо подготовить некоторые материалы и инструменты, среди них следует выделить:

• УШМ.
• Электрическую дрель.
• Металлическую арматуру.
• Кабель.
• Розетки.
• Сварочный аппарат.
• Материал для режущей части.

Если вы задались вопросом, как сделать земляной бур своими руками, то необходимо уделить особое внимание насадке. Для ее изготовления от прута или трубки с помощью болгарки необходимо отрезать кусок длиной 1 м. К нижнему концу следует присоединить ножи

От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке

К нижнему концу следует присоединить ножи. От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке.

Земляной бур из дрели своими руками можно выполнить по той же технологии. Если от старого электроинструмента не использовать основание, из прута следует выточить посадочное место для патрона. Туда может быть вставлен переходник. Помимо ручной модели, вы сможете сделать стационарную бурильную установку. Чтобы обеспечить электропитание, следует приобрести или самостоятельно сделать удлинитель.

Изготовление ударного бура

Прежде, как сделать бур для скважины своими руками, следует внимательно ознакомиться с принципами ударной технологии. Существует два варианта рабочего приспособления:

• Забивная штанга с копьеобразным остриём. Используется для устройства абиссинских скважин.
• Пустотелое долото-желонка, изготовляемое из массивного обрезка трубы.

Принцип действия этих устройств также различен. Забивная штанга углубляется в грунт посредством вертикальных ударов по её верхней оконечности молотом-копром, либо просто массивной кувалдой. Долото само выступает в качестве ударного механизма. Оно поднимается на определённую высоту, после чего сбрасывается вниз. Для удобства использования ударных приспособлений, их размещают на станине в виде треноги или прямоугольника.

Штанга

Станина изготовляется из металлических труб или уголков. Рекомендуемая высота конструкции должна быть не менее 3-4м, чтобы молот или долото в свободном падении могли набрать достаточную для заглубления скорость. Детали станины скрепляются посредством электросварки, либо на болтовом соединении. Первый вариант проще, но после окончания бурения конструкцию придётся разрезать на части.

Это не имеет особого значения, если вы в дальнейшем не собираетесь использовать данное буровое устройство. Если же предполагаете и в дальше применять данный механизм, то лучше, затратив чуть больше времени и сил, соединить элементы станины болтами. Разборный вариант позволит осуществлять транспортировку бурового приспособления, а также упростит его хранение.

Вверху станины крепим блоки, через которые будут переброшены тросы. Этими тросами подымается вверх ударная деталь создаваемой буровой установки – молот-копр или долото. Подъём осуществляется либо непосредственно руками, либо с помощью ворота. Последний вариант лучше использовать, когда масса ударной детали очень высока, и поднимать её руками затруднительно.

Далее приступаем к изготовлению ударного элемента. Для забивки абиссинской скважины это может быть просто массивный кусок металла, подвешиваемый на станину при посредстве блочной системы. Он действует по принципу молота: падая с высоты, бьёт по верхушке забиваемой штанги, углубляя её в почву. Желонка сама выступает и как ударный элемент, и как заглубляемая деталь станка.

Желонка

Для изготовления желонки потребуется отрезок тяжёлой трубы диаметром 10-12см и длиной до 1,5м. Масса заготовки должна быть приблизительно 50-80кг. Такой вес позволит без труда подымать долото при помощи мускульной силы одного-двух человек. И в то же время долото получается достаточно массивным, чтобы при падении с высоты 3-4м заглубляться в грунт.

Изготовление ложкового бура

Самодельный ложковый бур для скважины на воду лучшим образом подойдет для не твердой породы грунта. Здесь название говорит само за себя, поскольку конструкция режущего элемента похожа на ложку. Благодаря пустоте внутри режущего элемента грунт не только будет легко вырабатываться, но и накапливаться, что позволит извлечь его для очистки.

Как и в двух предыдущих вариантах, для основы здесь используется толстостенная сталь. При изготовлении такого изделия потребуется обладать сварочными навыками, располагать сварочным аппаратом и слесарным инструментом.

В остальном работа проводится согласно следующей инструкции:

1. Возьмите трубу с толстыми стенками, сделайте разрез по всей длине.
2. Далее придайте ей форму ложки, заточите нижнюю часть кромки.
3. Через всю внутреннюю часть необходимо пропустить сверло, которое следует приварить своими руками. Диаметр сверла должен быть не меньше 2-4 см.
4. В верхней части ложкового режущего элемента необходимо приварить ось, которую следует сместить на полтора сантиметра. Перед выполнением работы режущий элемент необходимо закалить.
5. Ложка применяется при сооружении неглубоких скважин своими силами для добычи технической жидкости.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Изготовление спирального бура

Спиральный, как и ложковый бур, хорошо подходит для бурения вручную в легких грунтах без камней. Спиральный бур состоит из вертикальной штанги, сделанной из толстой трубы, в нижнем ее торце стоит режущий инструмент на основе твердого сплава. Вдоль конструкции вверх от режущей кромки привариваются полосы на основе закаленной стали.

Такая кромка при вращении подрезает грунт, а полосы, расположенные по спирали, выталкивают его наружу, что добавляет упора при бурении. Остаточный грунт из скважины накапливается между витками, поэтому периодически нужно вытаскивать бур и чистить его.

Для изготовления такого приспособления своими руками потребуются следующие заготовки:

• толстенная труба нужной длины;
• металлический диск толщиной порядка 5 мм, а внешний его диаметр должен соответствовать диаметру скважины.

Алгоритм сборки конструкции такой:

• заострите нижний кончик трубы или приварите к нему заточенный стальной наконечник;
• распилите надвое металлический диск и на его кромке сделайте заточку или ровно, или зубчатым методом;
• половины диска приварите к вертикальной штанге, они должны при этом находиться на расстоянии порядка 125 мм от острого конца;
• вверху штанги поставьте резьбовую муфту.

В качестве материала для бура можно взять разрезанный пильный диск от циркулярной плиты нужного размера.

Проект на бурение

В случае когда точно определена глубина нахождения водоносной жилы можно пробурить непосредственно с длиной бура под обсадную трубу. Когда нет, необходимо вначале выяснить, на какой глубине находится слой воды.

То есть, каждая буровая скважина – это индивидуальный проект и на него влияют такие характеристики:

• выбранный вариант бурения;
• глубина расположения водоносного слоя. При этом подразумевается не первый слой, к которому дошел бур, а тот, который отвечает условиям использования в плане обеспечения дебета количества воды;
• геологическое строение почвы;
• требование выдерживать нужное расстояния до мест нахождения (установка «санитарной зоны»);
• требования, выдвигающиеся к качеству воды и количеству.

Ложкообразный бур для ручного бурения

Ложкообразный бур состоит из основания в виде металлического стержня и рабочей поверхности в форме цилиндра. В его нижнем отсеке делается специальная прорезь продольной или спиралевидной формы. При захвате грунта такой бур действует аналогично обычной ложке.

Рабочий элемент бура — «ложка» — сдвигается во время сборки примерно на 10-15 мм в сторону от центральной оси стержневого основания. Это дает возможность при работе высверливать отверстие, превосходящее по размерам диаметр цилиндра. А в дальнейшем позволяет устанавливать обсадные трубы, которые должны быть больше бура по диаметру.

Ложкообразный бур чаще всего применяется на суглинистых и других пластичных грунтах. Это позволяет использовать инструмент с максимальной эффективностью. Скважина пробуривается постепенно с параллельной установкой обсадных труб.

Ручное бурение скважины под воду

При самостоятельном бурении скважин (именно своими руками) в большинстве случаев применяется технология шнекового бурения (сверло, змеевик).

Процесс бурения:

• Шнековый бур проворачивают 2 человека за рукоять по часовой стрелке до полного прохождения в грунт.
• Затем бур вытаскивают при помощи лебедки (когда трос вытащился, вытаскивание завершают вручную) и чистят, удаляя грунт.
• Процесс продолжается до встречи бура с водоносным слоем.

Помимо бура-змеевика есть ложковые буры, буры-долота, желонки, различные спиральные буры для ручного бурения. При покупке или аренде уточните, для каких грунтов пригоден каждый бур, основываясь на своих данных.

После завершения бурения скважину нужно тщательно вычистить от мелких осыпаний грунта. Для этого используется желонка. Ее стенки выравнивают скважину, а в себя она забирает землю при помощи поршня. Работы проводятся ударно-канатным способом.

Когда скважина очищена (желательно до твердого дна), дно засыпается мелким щебнем или гравием на 20-30 см. Затем вниз опускается труба с надетым на нее мелкосетчатым фильтром. Трубы для скважины должны быть либо пластиковыми, либо из нержавеющей стали (желательно из стали и с резьбовым соединением).

После того как фильтр закреплен на трубе, нужно уточнить глубину скважины, чтобы понять, сколько труб придется скрепить, чтобы хватило на всю глубину. Если трубы плавно не проходят в скважину, можно помочь им кувалдой. В этом случае придется погружать по одной трубе, постепенно закрепляя к погруженной следующую.

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

• инструмент для создания внешней дюймовой резьбы;
• болгарка;
• разводной ключ;
• оцинкованная труба на полдюйма, а также сгон аналогичного размера;
• сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы

Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Цены на шнеки для мотобуров

Шнек для мотобура

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Устройство канатно-ударного бура

• Собирается тренога высотой не ниже, чем2 метра.
• Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
• Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

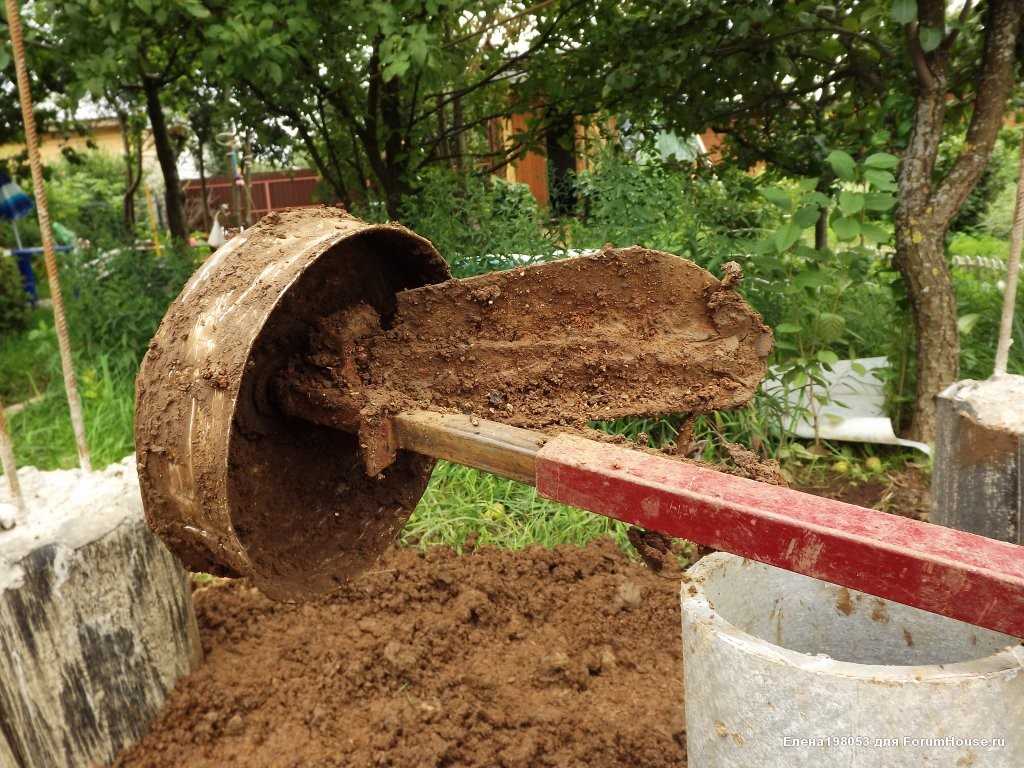

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

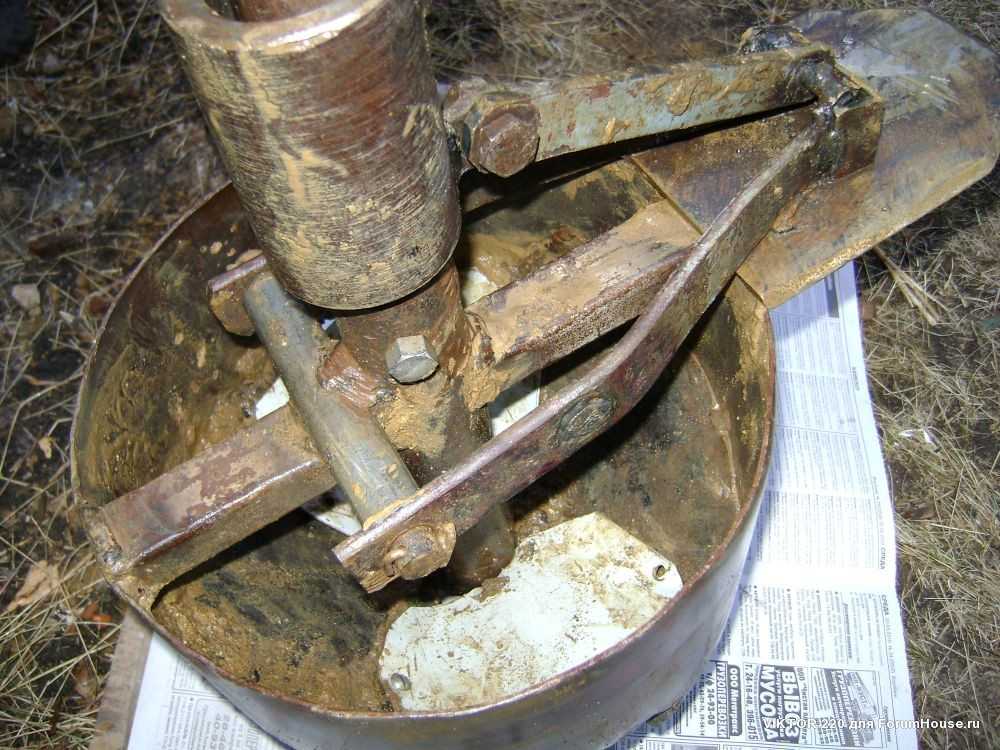

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

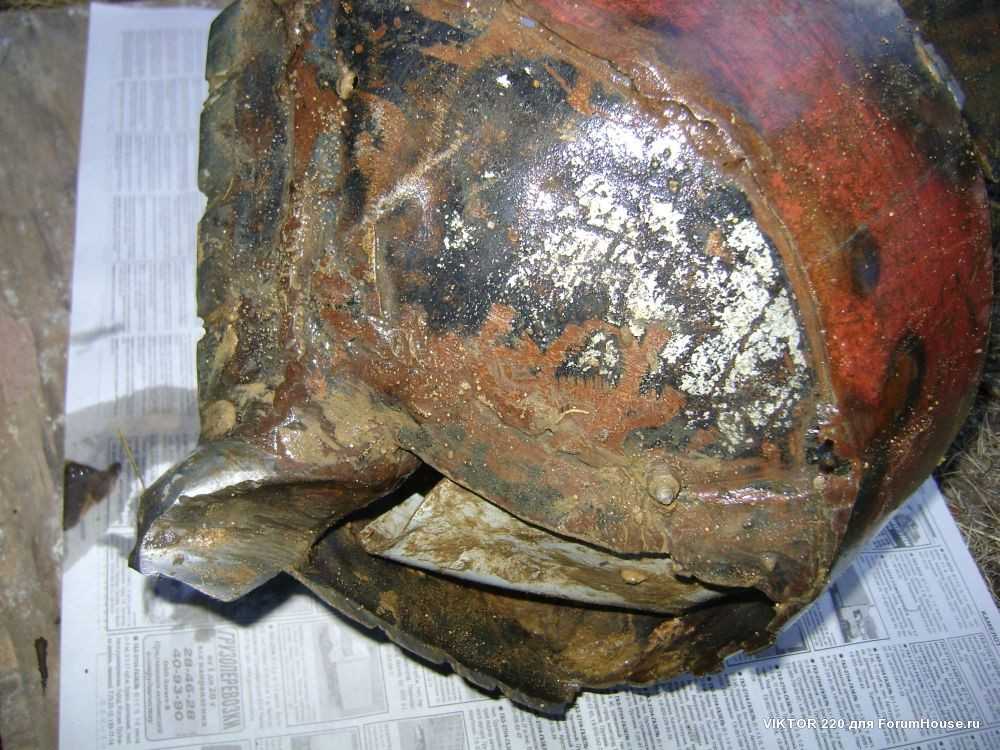

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
