Конструкция и внутреннее устройство КНС
При выборе КНС учитывают предполагаемые объемы сточных вод, размеры устройства, степень загрязненности сточных вод и тип загрязнений. На выбор также влияют особенности рельефа земельного участка, на котором устанавливается станция, и глубина, на которую заложен проводящий трубопровод.
Устройство КНС разного назначения может заметно различаться, но основные части конструкции — герметичные емкости и насосы — есть во всех моделях. Обычно в резервуар воды сливаются самотеком, после чего откачиваются насосами и транспортируются к месту утилизации или к очистным сооружениям. Существуют мини-КНС, подключаемые непосредственно к унитазам. Это эстетично оформленные герметичные резервуары небольшого объема, оборудованные насосами с режущим механизмом. Такие модели КНС обычно устанавливаются в помещении санузла.

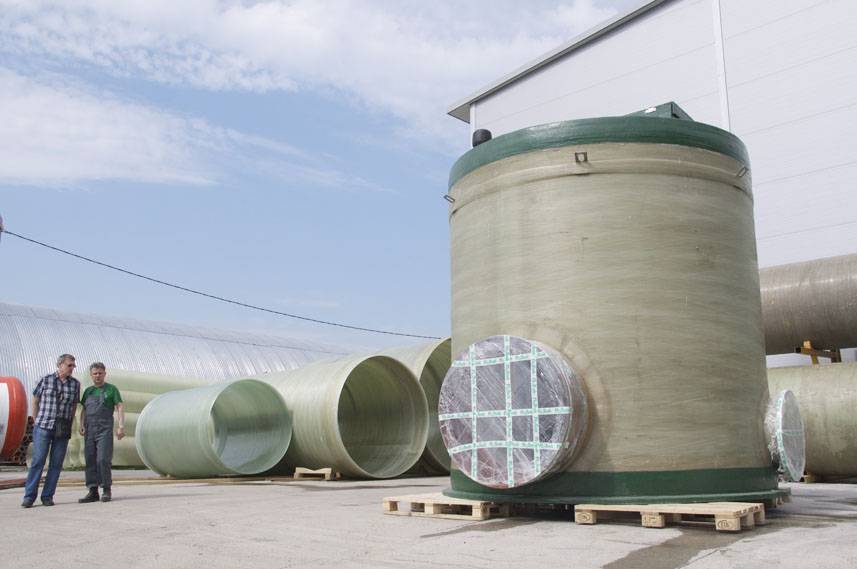

Как правило, резервуар КНС представляет собой полимерный бак, закопанный в землю. Горловина емкости выводится на поверхность для облегчения планового осмотра, ремонта и обслуживания станции. Она закрывается полимерной или стальной крышкой. Внутри резервуара расположен трубопровод, подсоединенный через патрубки в стенках. Равномерность поступления вод обеспечивается за счет отбойника, а отсутствие завихрений потока — благодаря водобойной стенке.
Канализационные станции, используемые для бытовых целей, оснащаются 1-2 насосами. Если же оборудование предназначено для отвода стоков коммунальных предприятий, насосов должно быть не менее двух. На КНС разного назначения ставятся насосы различных типов. Для бытовых станций лучше использовать насосы с режущим механизмом, для коммунальных — не рекомендуется, поскольку твердые отходы, попав в канализацию, могут стать причиной поломки режущего механизма.
Основные элементы конструкции КНС — герметичный резервуар и насосы
Требования к КНС, особенности установки и обустройства санитарной зоны, необходимое количество трубопроводов регулирует СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Особенности выбора КНС
Канализационные станции применяются в тех случаях, когда невозможен отвод сточных, промышленных или ливневых вод, а также отходов самотеком. Сейчас на строительном рынке презентовано огромное количество разных надежных и долговечных КНС. Несмотря на это подходить к их выбору стоит с полной ответственностью
В первую очередь необходимо обратить внимание на следующие характеристики:
- В каком количестве и какая жидкость перекачивается определенной насосной станцией;
- Ознакомиться с параметрами и мощностью насосного оборудования;
- Изучить материал, из которого изготовлены основные части станции. От этих характеристик будет напрямую зависеть возможность перекачивания стоков различного состава.
Несомненно, и все остальные аспекты будут влиять на надежность, возможность установки и внешний вид станции, но эти три, в первую очередь смогут охарактеризовать работоспособность оборудования. Обязательным условием качественной станции будут элементы, изготовленные из нержавеющего материала. Кроме этого выбирая насосную станцию, стоит отталкиваться от особенностей региона.
После приобретения насосной станции требуется выполнять своевременное обслуживание системы и ее очистку. Лучше всего данные работы доверить знающим людям, которые смогут это сделать качественно и профессионально.
Заключение
Приобретение и установка КНС в настоящее время требует огромных затрат. В целом стоимость будет полностью зависеть от ее комплектации. Но, несмотря на свою немаленькую стоимость в большинстве случаев это единственный выход для отвода отходов и сточных вод. Такая система считается одной из самых важных инженерных сетей, которые способны эффективно и качественно осуществлять отвод сточных вод и отходов жизнедеятельности.
Общие сведения
В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной канализации или если у вас есть возможность установить септик.
В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.
Ниже в статье мы расскажем:
- об ее устройстве;
- о принципе работы оборудования;
- о разновидностях КНС.
Устройство
Станция по своей сути – герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:
| Накопительный бак |
|
| Фекальный насос | Производят монтаж двух агрегатов:
Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком. |
| Система трубопроводов |
|
| Поплавочные выключатели | Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом:
Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат. |
Перед вами схема или чертежи канализационных насосных станций стандартного типа
Также такие бытовые КНС оборудованы:
- лестницей для облегчения их обслуживания;
- крышкой с ревизионными и смотровыми отверстиями;
- электрощитовой, предназначенной контролировать подачу электрической энергии к станции.
Дополнительные рекомендации:
Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих. Это дает возможность быстро и легко производить замену агрегатов в случае поломки
Это дает возможность быстро и легко производить замену агрегатов в случае поломки.
Вентиляция – также является важной составляющей системы. Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:
Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:
- один – для притока свежего воздуха в станцию;
- второй – для удаления загрязненного.
В дорогих КНС последний оснащают системой фильтрации.
Насосная станция с измельчителем
Виды КНС
Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.
Наружные канализационные насосные станции для частного дома средней мощности
Они также могут быть двух видов, для работы:
- с одним сантехническим прибором (к примеру, унитазом);
- с несколькими санузлами.
Мини-КНС для санузла
Где лучше устанавливать
Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.
Небольшие канализационные насосные станции для дачи
Когда же от дома до канализационного коллектора достаточно большое расстояние, вам потребуется типовой проект канализационной насосной станции, для ее установки за пределами дома. Она будет представлять собой полноценную КНС, но только в миниатюре.
Особое внимание при ее выборе следует обратить на емкость накопительного бака, которая должна соответствовать расходу воды за 24 часа деленному на 4. Так вы можете экономнее расходовать энергию для работы оборудования
Инструкция по монтажу КНС
Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.
Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.
КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника
Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.
При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости
Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.
Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.
Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.
Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г
Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.
Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов
Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.
На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.
С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание
Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.
Как работает станция
Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.
Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.
Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.
Как рассчитать приемный объем
Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:
- Расход воды.
- Определение суточного графика поступления стока.
- Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
- Определите минимальное и среднее значение.
- Определите напор.
И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.
Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.
Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.
Установка, пуск и наладка – как это происходит
Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.
Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.
Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.
Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.
Смотрите видео, установка и сборка:
https://www.youtube.com/watch
Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.
После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.
Обслуживание КНС
Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.
Как правильно выбрать насосную станцию
Насосные станции обыкновенного типа могут выкачивать стоки с глубины восьми метров. Но, современные технологии позволяют устанавливать устройства, водозабор которых осуществляется с 30-ти метров
Этот параметр наиболее важен и на него в первую очередь следует обратить внимание при покупке
Следующим важным параметром является материал, из которого изготавливается ёмкость. Многие пользователи отдают предпочтение металлическим резервуарам, но можно остановиться и на пластике. Многие производители данных устройств используют экологически чистые примеси, которые позволяют сделать пластик прочным и долговечным.
При покупке КНС нельзя забывать про мощность насосов, но для этого необходимо иметь следующие данные:
- Общая протяжённость трубопровода, по которому стоки будут поступать в септик или ЛОС.
- Приблизительное количество сточных вод за одни сутки.
Недостаточная мощность насосной станции не обеспечит правильной работы. Насосы будут работать постоянно. Также не стоит брать слишком мощные устройства, так как это приведёт к перерасходу электроэнергии.
Схема устройства
Различные типы насосных станций для канализации отличаются друг от друга конструктивным исполнением, но вне зависимости от модификации их основными элементами являются насос и герметичный резервуар, в который собираются продукты жизнедеятельности. Резервуар, которым оснащается канализационная насосная станция, может быть изготовлен из бетона, пластика или металла. В задачу насоса, которым комплектуется канализационная станция, входит поднятие сточных вод до определенного уровня, после чего они поступают в накопительный резервуар самотеком. После того как резервуар наполняется, сточные воды из него откачиваются и транспортируются к месту их утилизации.
Устройство КНС среднего класса
Нередко конструктивная схема бытовой КНС включает в себя два насоса, при этом второй из них является резервным и используется в тех случаях, когда основной вышел из строя. Несколькими насосами в обязательном порядке оснащаются КНС, обслуживающие промышленные и коммунальные предприятия, характеризующиеся большим объемом сточных вод. Насосное оборудование для КНС может быть различных типов. Так, бытовые канализационные насосные станции, как правило, оснащаются насосами с режущим механизмом, при помощи которого измельчается фекальная масса и другие включения, содержащиеся в сточных водах. На промышленные станции такие насосы не ставят, так как твердые включения, содержащиеся в сточных водах производственных предприятий, попав в режущий механизм насоса, могут привести к его поломке.
Устройство и подключение малогабаритной КНС, размещаемой внутри помещения
В частных домах нередко устанавливают мини КНС, насосы которых подключаются непосредственно к унитазам. Такая эстетично оформленная КНС (настоящая мини-система, оснащенная насосом с режущим механизмом и накопительным баком небольшого объема) обычно устанавливается непосредственно в помещении санузла.
Серийные модели канализационных насосных станций комплектуются полимерными баками, которые закапываются в землю, при этом горловина такого бака для КНС располагается на поверхности, что облегчает проведение плановых осмотров, технического обслуживания и ремонта емкости, если в этом возникает необходимость. Горловина накопительного бака перед началом эксплуатации КНС закрывается крышкой, которая может быть изготовлена из полимерного материала или металла. Подсоединение такого бака к канализационной системе, по которой в него поступают сточные воды, осуществляется при помощи патрубков. Для того чтобы сточные воды поступали в накопительный бак равномерно, в его конструкции предусмотрен специальный отбойник, а за то, чтобы в жидкой среде при этом не возникало завихрений, отвечает водобойная стенка.
КНС разделяются по компоновке на горизонтальные (слева) и вертикальные (справа)
В оснащении канализационных насосных станций для частного дома есть контрольные приборы и механизмы автоматического управления. К дополнительным элементам, которыми снабжают промышленные КНС и установки для обслуживания домашней канализационной системы, относятся:
- источник, обеспечивающий резервное электропитание оборудования, входящего в состав КНС;
- манометры, датчики давления, элементы запорной арматуры;
- оборудование, которое обеспечивает очистку насосов и соединительных труб.
По исполнению КНС бывают с погружными насосами, сухого исполнения и многосекционные
Монтаж
Способ установки зависит от назначения и конструкции канализационной насосной станции. Для установки внутри помещения, непосредственно возле санузла или другого источника сточных вод используются малые по объему, компактные устройства, у которых к тому же имеется более эстетичный дизайн. Они рассчитаны на откачивание стоков в централизованную канализацию, которая находится несколько выше по уровню. Монтаж в этом случае подразумевает расположение станции как можно ближе к источнику стоков и прокладке трубопровода.
Если станция устанавливается на дом, рассчитана на транспортировку стоков и ливневых вод значительного объема, то и конструкция подразумевает установку объемного контейнера с вмонтированным оборудованием. Для этого на участке возле дома подготавливается котлован или отдельное здание, в котором будет размещаться насосная станция. Устанавливается насосная станция, подводится питание и подключается все необходимое оборудование, включая блок автоматического управления.
При этом учитываются общие требования, согласно которым следует соблюдать дистанцию от всех основных строений, учитывается уровень промерзание грунта и способы прокладки труб и их утепление. От источников канализационные стоки и ливневые воды самотеком должны попадать в накопитель. Монтируется автоматика, которая отслеживает наполнение емкости, и при достижении определенного уровня включается насос.
В каждом конкретном случае обязательно подготавливается проект. Работы должны выполняться специалистами, чтобы комплекс функционировал постоянно и без проблем, имелась возможность его технического обслуживания.
Как выбрать фекальный насос для канализации
Если вам требуется оборудование для откачки стоков, то важно при покупке обратить внимание на несколько характеристика прибора. Механизм будет работать долго, если принимать в расчет:
Механизм будет работать долго, если принимать в расчет:
- требуемая производительность;
- диаметр канализационной трубы;
- общее количество сточных вод;
- глубину погружения насоса;
- напор;
- вид механизма;
- мощность насоса;
- дополнительные опции – измельчитель, контроль объема жидкости;
- фирму изготовителя изделия.
Максимальный напор
Эта характеристика указывает на давление, которое может создать насос. Это второй важнейший показатель эффективности механизма. Его измеряют в метрах, так как это позволяет понять на какую высоту насос способен закачать жидкость. Нужно выбирать такой насос, чтобы его напора было достаточно для подъема жидкости на необходимую высоту. Большой напор можно получить, только используя, дорогие, высокопроизводительные устройства.
Глубина всасывания/погружения
Необходимо принимать в расчет характеристику устройства, которая зависит от места расположения приусадебного участка – глубина погружения. Этот показатель определяется тем, предназначением механизма, и влияет на способность перекачивать сточные воды, бывает в пределах 3-20 м.
Мощность
Во время выбора подходящего насоса для перекачки канализационных стоков, учитывайте его мощность. Это прямо влияет на производительность оборудования, возможность откачивать вязкие субстанции содержащие твердые частицы и на затраты электроэнергии при работе. Эта характеристика оказывает влияние на напор, мощность зависит от изготовителя и модели.
Рабочая температура
Любые фекальные насосы, предназначенные для бытовых канализаций, подразделяются на 2 вида:
- Для холодных сточных вод – температура жидкости не превышает 45 градусов;
- Для горячих сточных вод – температура жидкости до 90 градусов.
При поступлении в канализацию только охлажденной жидкости, лучше использовать модели, предназначенные для холодной воды, но не запрещено устанавливать насосы для горячей воды (но они стоят дороже). Именно эти насосы используют в частных домах. Горячая вода попадает в канализационную систему из стиральной и посудомоечной машины и во время аварийных сбросов теплоносителя из отопительной системы.
Автоматическое управление
Управлять насосом при откачке сточных вод вручную, придется все время самому включать и отключать его, а это неудобно. Потребуется часто быть рядом с оборудованием. Лучше приобретать устройства, в комплекте которых есть:
- Поплавок – элемент определяющий высоту сточных вод в емкости, он позволяет вовремя включать и отключать оборудование;
- Термореле – устройство, которое срабатывает при значительном нагреве электродвигателя, это позволяет своевременно отключить питание насоса, не допуская перегрева.
Для снижения риска засорения насоса с измельчителем, изготовители иногда устанавливают устройство самоочищение механизма дробящего крупные частицы. Это дает возможность увеличить срок эксплуатации оборудования без остановок и перебоев в работе. Самостоятельная очистка измельчителя, дополнительно уменьшает риск перегрева электродвигателя.
Эффективными и самыми надежными фекальными насосами являются приборы с металлическим корпусом и рабочей частью. Для этого используют нержавеющую сталь и чугун. Изделия из пластмассы стоят меньше, но при работе в агрессивной среде они быстрее выйдут из строя.
Особенности проектирования и строительства
Важно учитывать все факторы еще при проектировании канализационной системы
При расчетах и проектировании канализационных станций учитывают многие факторы:
- глубину расположения подводящего коллектора
- регулярность и объем сточных вод
- уровень грунтовых вод
- тип устанавливаемого оборудования
- способ управления насосами и задвижками
Размеры сооружения не должны быть выше установленных норм и стандартов. Кроме того, не допускаются излишества в архитектурном оформлении и вспомогательном оборудовании.
Важно! Следует помнить о возможности подтопления близлежащей территории и предусмотреть действия на тот случай, если канализационная станция будет затоплена. Проектируют КНС с расчетом на то, что количество стоков может увеличиваться. Ведь нагрузка по водоотведению будет расти при расширении заселяемого участка или при увеличении объемов производства
Ведь нагрузка по водоотведению будет расти при расширении заселяемого участка или при увеличении объемов производства
Проектируют КНС с расчетом на то, что количество стоков может увеличиваться. Ведь нагрузка по водоотведению будет расти при расширении заселяемого участка или при увеличении объемов производства.
Строительные работы желательно проводить в короткие сроки, но не в ущерб качеству, максимально используя механизацию и современное строительное оборудование.
