Всё о монтаже и подключении
Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.
Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

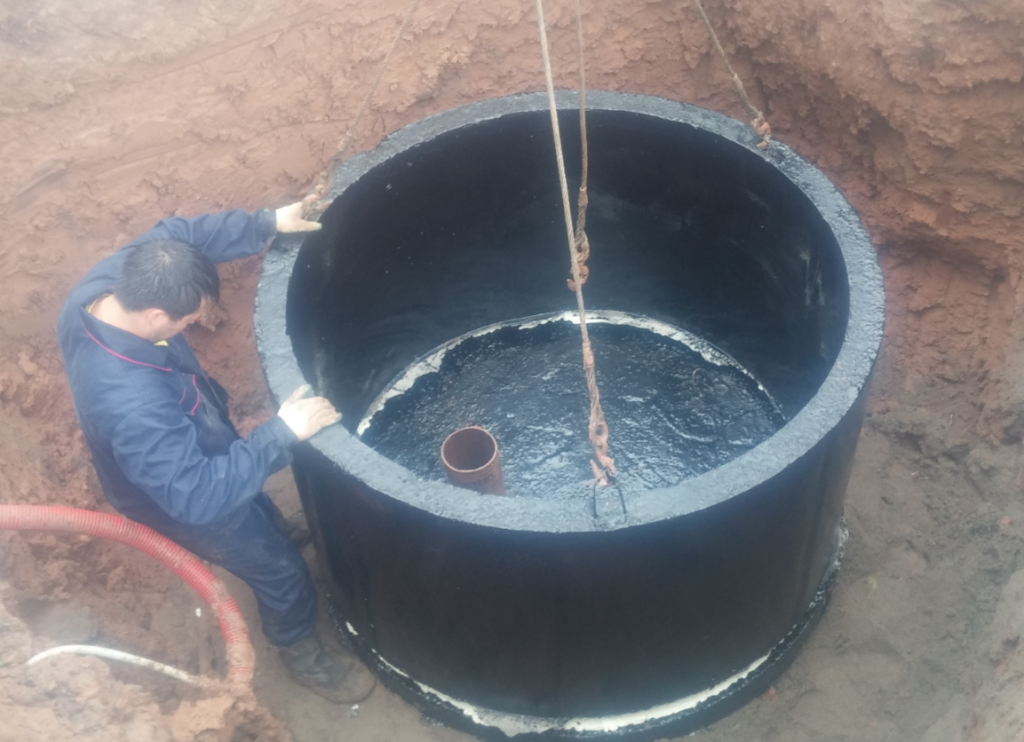

Монтаж кессона из бетонных колец
Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.

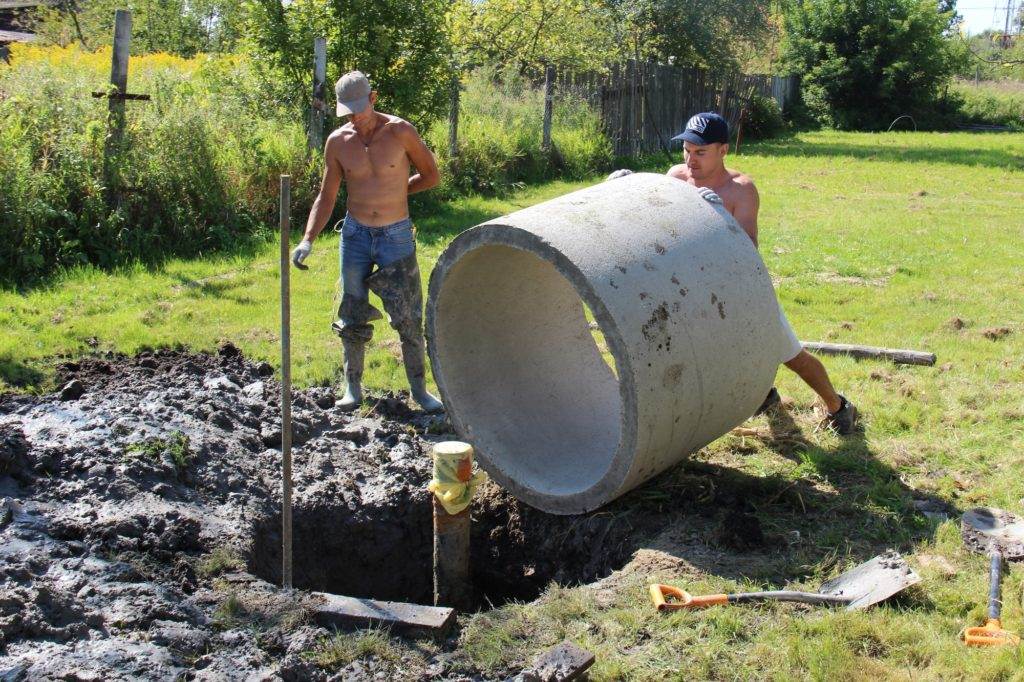

Монтаж колец производится двумя способами:
- Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
- Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.
Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.
Монтаж металлического кессона
Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.
Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

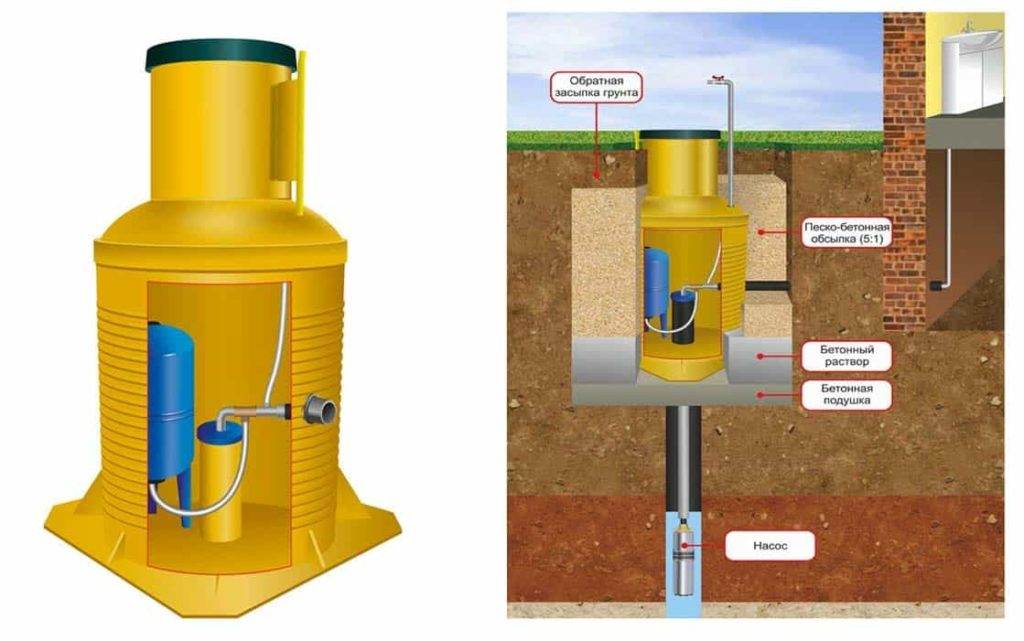

Монтаж пластикового кессона
Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.
Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.
Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.
Пластиковый кессон для скважины цена, советы по приобретению
Выбору и приобретению кессона следует уделить достаточно времени. Во-первых, определиться с фирмой-производителем. Во-вторых, с необходимыми параметрами и наполнением оборудования. В третьих, моментом установки. И конечно, все это следует выполнять с учетом личных финансовых возможностей. Купить пластиковый кессон для скважины можно у непосредственных производителей или их представителей.
После выбора оптимальной модели, необходимо уточнить на сайте места продажи оборудования. Возможно, дилерская сеть достаточно распространена, и есть возможность доставки в ваш регион.
Производители в каталогах указывают цены на оборудование с описанием комплектности и технических параметров. Средняя стоимость кессонов из пластика варьируется в пределах 20 000 – 40 000 рублей.
Описание и функции
Бурение скважин предусматривает комплекс работ. Крайне желательно чтобы устье колодца, расположенное ниже земной поверхности, было защищено. Также необходимо обеспечить удобный доступ к нему, комфортный монтаж оборудования. Для этого используют пластиковый кессон для скважины, который являет собой камеру (из пластика или других материалов).
Кессон для скважины пластиковый или из иного материала оборудуется лестницей или подобными приспособлениями, чтобы пользователь мог легко спускаться к источнику. Зачастую камера имеет вид большой широкой трубы около 2 м в высоту.
От влияния окружающей среды защищены все основные элементы источника: насос, фильтры, запорные детали, накопительный бак, манометры, блоки управления — вот зачем нужен кессон.
Еще одна немаловажная функция — уменьшение шума. Это актуально, когда оборудование расположено близко от дома.
Монтаж производится на глубине 1 – 2 м. Грубо говоря, этот элемент надевается на обсадную трубу и выходящие на поверхность механизмы. Внутри можно дополнительно установить патрубок, вывести его наружу. Таким образом, можно подключать различные шланги (вода для полива огорода и пр.).
Значение
Бурение скважин и надежная стабильная работа водопровода требует учета всех, даже мелких, нюансов в процессе его обустройства. Водоносные пласты находятся ниже точки замерзания, а насосное оборудование располагают в верхней части источника, поэтому оно может замерзнуть или пострадать от перепадов температуры.
Защита требуется и для систем с погружными насосами. Хотя они находятся внутри скважины, все равно выходная труба, а зачастую и гидробак, расположены около поверхности, а также в приямке.
Вода замерзает/оттаивает, из-за этого трубы лопаются, срок службы помпы под такими нагрузками сокращается, она быстро выходит из строя.
Указанные проблемы решает обустройство скважины с кессоном — с защитной термоемкостью, оборудованной крышкой. Нужен ли кессон, если оборудование расположено близко к отапливаемому жилому дому? Даже в этих случаях желательно все же его смонтировать, так как камера заглушает шум от работы системы, и он не будет мешать жильцам.
Внутрь емкости можно поместить внешнюю насосную систему (гидроаккумулятор, помпу), если для этого нет места в доме, что является дополнительным преимуществом.
Виды кессонов для скважины
Для того чтобы правильно сделать выбор и не потерять довольно большую сумму денег, стоит ознакомиться с основными видами данной установки.
Ознакомьтесь с информацией ниже:
Бетонные кольца и кирпич – этот вариант считается довольно удобным и износоустойчивым. Конструкцию не надо приваривать, так как её можно собрать на месте не прикладывая много усилий
Единственное на что стоит обратить внимание – гидроизоляция. Она необходима для того, чтобы котлован прослужил вам достаточно длительный период
К тому же, он может приспосабливаться к любому виду грунта, так что, делая свой выбор в этом направлении – вы точно не пожалеете!
Металл – в основе такой конструкции лежит довольно крепкий металл – сталь. Для её создания вам понадобится сварочный аппарат и немного усилий. Если вы владеете им не настолько хорошо – воспользуйтесь помощью специалиста. Стоит отметить, что металлический кессон обладает всего лишь одним недостатком – металл имеет свойство деформации и коррозии. Каким бы прочным свойством не обладала сталь и алюминий – они также изнашиваются. Что касается длительности использования, то тут всё на высшем уровне.
Пластик – довольно дешёвый вариант. Подойдёт для того случая, когда вам необходимо сохранить температуру внутри объекта без дополнительной термоизоляции. Более того, вы можете забыть о ржавчине и коррозии. Материал считается лёгким и надёжным, так что, выбирая пластик, можно не переживать, что он будет обладать характеристиками, которые будут ниже, чем у предыдущих материалов.
Как подобрать оборудование для подачи воды
Автономное водоснабжение комплектуется следующим набором оборудования:
- Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
- Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
- Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.
На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.
Что такое обустройство скважины
Обустройство — это комплекс работ, которые проводятся для создания системы водоснабжения. В это понятие обычно включается установка техники, подключение жилого дома к водопроводу.
Мы обустраиваем скважины по готовым схемам, составленным инженерами. Все доступные для установки комплекты перечислены в таблице:
| Название варианта | Модель | Вид насоса | Стоимость (руб.) |
| «Эконом+» | «Аквалюкс+ 1» | Watestry 2-70 | 135 926 ₽ |
| «Стандарт+» | «Аквалюкс+ 1» | Aquario 75-75 | 139 420 ₽ |
| «Комфорт» | «Аквалюкс Пласт 1» | Aquario 75-75 | 161 320 ₽ |
| «Премиум» | «Аквалюкс+ 1» | Grundfos 2-70 | 228 676 ₽ |
| «Премиум+» | «Аквалюкс Пласт 1» | Grundfos 2-70 | 250 576 ₽ |
| «Люкс» | «Аквалюкс+ 1» | Grundfos 3-65 | 174 326 ₽ |
| «Люкс+» | «Аквалюкс Пласт 1» | Grundfos 3-65 | 196 226 ₽ |
На установленную технику оформляется гарантия. Проводить обслуживание системы необходимо 1 раз в 6 месяцев.
Важные моменты при обустройстве
Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном.
Если расположить скважину поближе к дому, то:
- уменьшится объем земляных работ;
- потребуется меньше труб;
- понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.
Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.
Нюанс #1 – выбор метода бурения скважины
При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.
Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.
Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней
Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов.
В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.
Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю).
Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.
При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент
Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность
Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться
Специалисты советуют применять трубы ПВХ сечением 12,5 см
Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб
Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.
Нюанс #2 – секреты бурения скважины
Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.
Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить.
Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.
Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают
Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.
Нюанс #3 – оптимальный материал для кессона
Существует несколько видов кессонов:
- из ж/б колец;
- металлические;
- пластиковые;
- кирпичные.
Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.
Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.
Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.
Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.
Пластиковый кессон: характеристики и особенности
Чтобы конструкция водоснабжения стабильно функционировала в течение года нужно обдумать правильное конструирование скважины. Перед монтажом водопроводной системы необходимо продумать, как защитить ее от промерзания.
Варианты устройства оборудования для скважины
Промерзание труб и насосного оборудования выведет конструкцию из строя и потребуется дорогостоящий ремонт. Для защиты от таких случаев и нужно купить кессон для скважины, который представляет собой специальную емкость с крышкой.
Конструкция кессона предполагает следующие элементы:
- насос, который обеспечивает подачу воды;
- фильтрующие приборы;
- арматурные детали для остановки водяного потока;
- расширительный бак;
- механизм для измерения давления.
Устройство монтируется на глубине 1,5-2 метра на обсадную трубу. Это позволяет защитить установку от обморожения.
Перед установкой элементов для скважины проводятся расчеты размеров и подходящей глубины для обустройства конструкции
Как правильно выбрать кессон для скважины из пластика: плюсы и минусы прибора
Устройства из пластика всегда отличались хрупкостью. Но использование современного пластикового кессона для скважины считается надежной конструкцией. В состав подобных конструкций входит полиэтиленовый и полипропиленовый материал и стекловолокно.
Качественные емкости из пластика оснащены дополнительными деталями и прочными крепежными элементами
У подобного изделия стоит выделить следующие достоинства:
- простота и доступность при проведении ремонта;
- отличаются высоким сроком службы;
- пластик обладает великолепными теплоизоляционными свойствами;
- доступная цена;
- материал не подвергается коррозии;
- отличается малым весом и малым весом.
Среди недостатков стоит отметить подверженность деформациям.
Преимуществом изделий из пластика является то, что они могут быть любой формы
Какой кессон лучше выбрать: металлический или железобетонный
Кроме кессона из пластика предлагаются металлические или железобетонные модели. Бетонные конструкции дорого стоят, обладают большим весом и сложны в установке, поэтому они редко встречаются. Такие изделия создают нагрузку на почвенный слой и способствуют его проседанию.
Железобетонные конструкции являются монолитной базой для размещения необходимых элементов скважины
Металлический вариант можно сделать своими руками или купить
При этом важно учитывать, что подобный вариант поддается коррозии
При использовании подобных устройств составляющей процесса монтажа является тщательная герметизация
Виды самодельных кессонов
Кессон для скважины из кирпича
Мастер может сделать специальную камеру для размещения в ней насосного оборудования, автоматики, гидроаккумулятора из таких материалов:
Железобетонные кольца. Этот вариант хорош лишь тем, что при высоком УГВ и сильной пучинистости грунта камера не сдвинется с места из-за своей массы
Но здесь важно учесть, что места стыков колец часто имеют свищи. Кессон будет периодически подтапливаться. Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
Монолитная бетонная заливка
Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры
Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры.
Кирпич. Оптимальный вариант кессона, если мастер хочет самостоятельно выполнить монтаж камеры. Особенно актуален такой её вид, если на участке имеются остатки блоков от построенного коттеджа. Кирпичный кессон отличается прочностью и надежностью. Главное — обработать его наружные стенки битумной мастикой для полной герметизации.
Полимер. Здесь можно использовать большую бочку, либо купить пластиковый кессон с ребрами жесткости. Работать с полимерными резервуарами легче, чем с иными. К тому же служат пластиковые кессоны от 50 и более лет.
Где заказать качественный кессон
Определиться с материалом кессона это лишь половина дела, его еще нужно доставить и установить.
Технически монтаж кессонной камеры не представляет большой сложности, достаточно иметь базовые инженерно-строительные навыки, тем не менее, ввиду наличия множества нюансов, лучше будет, если вы доверите работу опытным специалистам.
Стоимость кессонных камер варьируется в широком диапазоне, всё зависит от материала, размера и толщины стенок, использования дополнительных средств защиты.
В московской области цена на пластиковые кессоны в среднем составляет 20-30 тысяч рублей, но есть и более дорогие модели стоимостью до 80 тысяч рублей.
Примерно в тех же пределах колеблется цена на металлические изделия. Конечная стоимость также зависит от наличия дополнительных средств защиты конструкции — ребер жесткости, антикоррозийного покрытия и т.д.
Если вы все еще сомневаетесь в правильности выбора, можете обратиться в нашу компанию и наши специалисты помогут подобрать кессон именно для вашей скважины. У нас же вы можете приобрести всё необходимое оборудование для скважины, в том числе кессонные камеры. Все кессоны производятся в соответствии с ГОСТ 16971-71, 16310-80 и по ТУ 4859-001-67426748-2010, имея при этом лучшее соотношение цены и качества.
Какой кессон выбрать для скважины
На этапе проектирования системы водоснабжения заказчик решает, какой кессон выбрать для скважины. Классификация устройств осуществляется по форме (круглый, квадратный и т. д.) и по типу материала, из которого их производят. При выборе следует учитывать не только технические характеристики (толщину стенок, тип антикоррозийной обработки и т. д.), но и внешние факторы (грунт, уровень грунтовых вод и пр.).
Особенности металлических кессонов
Металлический. При оптимальной толщине стенок не менее 4 мм., кессон является надежным для автономной системы
При выборе, важно быть уверенным в его качестве, т. к
заявленная поставщиками толщина металла не всегда соответствует действительной. Кроме того, малейший дефект соединений и швов может привести к разгерметизации устройства.
Изготавливают из листового металлопроката, толщиной 3 мм и более. Сварные швы проходят минимум двойной контроль, как самое уязвимое место. Объем рабочего пространства у металлических изделий: 1,5 м3—2,94 м3. Обрабатываются снаружи и внутри битумным лаком, дополнительно оснащаются лестницей и скобами, гильзой под обсадную трубу.
Преимущества:
- Низкая стоимость;
- высокая прочность;
- устойчивость к подвижкам грунта;
- высокая герметичность – при качественном выполнении швов и соединений;
- большой вес препятствует всплыванию кессона при пучении грунтовых масс.
Недостатки:
- Подверженность процессам ржавления;
- Срок службы ниже аналогов из пластика.
Изделия из листовой стали требуют регулярной обработки антикоррозионными средствами изнутри, особенно сварные швы. Металлические кессоны относят к варианту эконом, и бывают случаи, когда необходимо изготовить не стандарт.
Особенности пластиковых кессонов
Преимущества:
- Срок службы более 50 лет;
- Высокая устойчивость;
- герметичность 100%;
- не требует ухода;
- не ржавеет.
Недостатки:
- Высокая стоимость;
- при не правильном монтаже, может всплыть на поверхность.
Основной опасностью может стать сдавливание грунтом при морозном пучении. Этот недостаток компенсируют металлопластиковыми ребрами жесткости или устройством дополнительной опалубки.
Какого производителя выбрать
Покупая материалы для ремонта и строительства, вы, наверное, часто обращали внимание на известные и менее известные бренды. В чём же заключается такая разница? Все довольно просто
Ознакомимся со списком:
- ФЛОТЕНК – Россия. Довольно известный завод, зарекомендовавший себя уже очень давно. Занимается не только изготовлением кессонов, но и других строительных материалов.
- ОНИКС – Россия. Специализируется на изготовлении пластиковых материалов. Купив продукцию данной марки – вы точно не пожалеете.
- ALTA –Украина. Компания известна во всей Европе и пользуется большим спросом.
- RODLEX – Россия. Также, считается одним из лучших производителей строительных материалов.
Сделав выбор в пользу одной из этих торговых марок вы можете не боятся за качество приобретаемых изделий. Помните, что дешевое сырье от неизвестного производителя может сыграть с вами злую шутку и привести к серьезным неприятностям.
Необходимость обустройства скважины
После бурения скважины необходимо ее правильно обустроить. Для этого потребуется подобрать и установить водоснабжающее оборудование. Сама скважина выполняет несколько важных функций.
Скважина — это отличный способ получить чистый источник водоснабжения
Необходимость обустройства:
- Можно получить чистый источник водоснабжения. В него не должны проникать любые внешние загрязнения.
- Источник и все его составляющие части надежно защищены от замерзания.
- Создаются необходимые условия для подключения и эксплуатации оборудования.
Все оборудование можно смонтировать в самом доме или рядом со скважиной, не считая насоса. Но такая установка возможна в случае наличия хорошо отапливаемого отдельного помещения. Установка в доме позволяет иметь маленькое помещение на выходе скважины, что очень удобно для монтажа и обслуживания насоса.
