Как сделать кессон для скважины своими руками — различные варианты

Виды кессонов для скважин

На современном строительном рынке предлагают кессоны из различных материалов.

  1. Пластиковые – самые дешевые и долговечные. Отлично зарекомендовали себя в эксплуатации при любых условиях.
    1. Их преимущество: не поддаются коррозии, герметичны, обладают низкой теплопроводностью, не требуют дополнительного утепления, малый вес, значительно облегчающий установку.
    2. Недостаток – меньшая прочность. Но его легко устранить, если залить пространство вокруг цементным раствором.
  2. Металлические (стальные). Достаточно прочные, но сильно изъедаются ржавчиной. Эта проблема решается с помощью антикоррозионной обработки. Снаружи покрывают битумом, внутри – краской. Им требуется утепление пенопластом.
  3. Состоящие из железобетонных колец. Они в настоящее время используются крайне редко. Это связано с их высокой стоимостью, низкими гидроизоляционными качествами и высокой теплопроводностью. Они не надежны в защите от промерзания и к тому же слишком тяжелые. Это вызывает проседание грунта в местах установки и деформацию труб, расположенных внутри него.

Этапы установки кессона для скважины

Технологический процесс обустройства любого типа кессона для скважины включает стандартные операции. Есть лишь небольшие отличия на подготовительном и заключительном этапах, связанные с тем, что материалы из которых они изготовлены, имеют различные характеристики.

Технология обустройства кессона из стали

1. Подготовительный этап.

  • В днище резервуара вырезается отверстие. В него будет вставлена обсадная труба. Выполнить его можно в центре или немного сместив.
  • К нему приварить патрубок, размер которого чуть больше размера обсадной трубы. Это облегчит процесс посадки резервуара на трубу. Высота патрубка – не более 0,15 м.
  • В случае изготовления резервуара самостоятельно, выполнить специальные выводы (ниппели) для электрического кабеля и трубы водопровода. Их вваривают в кессон на его боковины. В резервуарах, приобретенных в магазине, они уже выполнены.
  • Подготовить котлован. Глубина котлована равна высоте резервуара минус 0,15-0,20 м. Кессон должен возвышаться над уровнем почвы, чтобы дождевые сточные воды не попадали в него. Котлован должен быть больше кессона в диаметре максимум на 0,30 м. Дно котлована забетонировать.
  • Подготовить лаги.

2. Основной этап – процесс установки кессона

  • Укоротить высоту обсадной трубы. Ее края должны находиться на одном уровне с поверхностью земли
  • Над котлованом установить лаги. На них – кессон
  • Ось обсадной трубы совместить с патрубком. Выполнить посадку его на обсадную трубу
  • Как только патрубок будет одет на трубу, лаги убрать и постепенно опустить резервуар в котлован, перемещая его по трубе обсадки
  • К бетонной подушке на дне котлована закрепить его за предусмотренные для этого проушины
  • Герметизировать отверстие сваркой
  • Трубу для водопровода ввести через ниппель. С помощью ПНД-переходов, имеющих внутреннюю резьбу, выполнить герметизацию

3. Заключительный этап.

  • В предусмотренное отверстие подвести кабель для подключения насоса. Вход герметизировать
  • Все свободное пространство вокруг кессона засыпать грунтом
  • Разместить в кессоне необходимое оборудование
  • Люк, предусмотренный для обслуживания находящегося внутри оборудования, необходимо дополнительно утеплить пенопластом. При желании можно установить замок, чтобы обеспечить сохранность оборудования

Технология установки кессона из пластика имеет только одно отличие: не требуется сварочных работ. Отверстия, через которые осуществляется ввод труб, герметизируются оголовками специальной герметичной конструкции. Все пространство вокруг заливается бетоном или цементным раствором.

Отличительной особенностью установки кессона из бетонных колец, является обязательная герметизация стыковочных мест между кольцами и выходных отверстий. Кроме этого, для установки потребуется специальная техника.

Из чего изготавливают кессоны?

Резервуар, в котором размещается оголовок скважины и все остальное оборудование, должен быть герметичным, способным сохранить внутри себя положительные температуры и долговечным

Еще одно важное свойство кессона – устойчивость к внешнему воздействию, например, к давлению грунта. Для изготовления камеры могут быть выбраны разные материалы

Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице.

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуараПреимуществаНедостатки
Бетонные кольцапрочность;необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетонпреимущества те же, что и у бетонных колец.из-за веса могут прогнуться трубы при усадке;
Кирпичная кладкаэкономичность; долговечность; прочность; устойчивость к коррозии; способность сохранять тепло без дополнительной теплоизоляции.гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкостьпластик не пропускает воду; простота в транспортировке и установке; долговечность; устойчивость к коррозии.невысокая теплоизоляция;
Металлический резервуардешевизна; простота монтажа; прочность.возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Цены на кессоны для скважины

Кессон для скважины

Как установить резервуар из пластика?

В качестве пластиковой емкости для скважины чаще применяют готовые конструкции. В них уже даже могут быть предусмотрены все необходимые технологические отверстия. Иногда в целях экономии могут использовать еврокуб или другую подходящую камеру из пластика.

Монтаж пластикового кессона

Монтаж пластикового резервуара проще, чем кессонов из других материалов, но имеет несколько нюансов.

  1. Часто требуется заливка бетонного основания с вмонтированными в него металлическими петлями. Последние нужны, чтобы закрепить емкость стропами. В заводских кессонах у дна могут иметься специальные проушины или выступы для якорения.
  2. Если нужно повысить прочность стен, то по окончании монтажных работ производят не обратную засыпку грунтом, а заливку цементом.

Именно с обустройством пластикового кессона своими руками справиться проще всего. Вообще самостоятельный монтаж резервуара из любого материала поможет сэкономить. Но если нет опыта и уверенности в своих силах, то лучше работу оставить профессионалам, чтобы не пришлось переплачивать за исправление ошибок.

Устройство монолитного бетонного приямка


Схема устройства скважины.

Бетонную конструкцию можно обустроить своими руками, даже не имея большого опыта строительства. Если система будет монтироваться внутри сооружения, делайте приямок сечением от 150х150 см.

Круглая опалубка несколько сложнее в устройстве, поэтому чаще всего применяется именно прямоугольная форма. Вся работа выполняется в следующем порядке:

  1. Сначала подготавливается котлован. По размеру он должен быть больше внутреннего сечения конструкции примерно на 30-40 см.
  2. Стенки ямы закрываются плотным геотекстилем или гидроизоляционной мембраной. Это исключит риск осыпания грунта.
  3. Выполняется армирование стенок будущего приямка. Для этого можно использовать сетку или же связать арматурный каркас.
  4. Дно котлована засыпается слоем щебенки толщиной порядка 15-20 см.
  5. Выполняется установка опалубки. В нее монтируются гильзы под кабель и трубу.
  6. Заливается раствор бетона. Смесь обязательно трамбуется. Лучше всего делать это при помощи специальной вибротрамбовки.

Опалубку можно убирать через 3-7 дней. Конкретный срок зависит от погоды на улице. Устройство перекрытия требует монтажа горизонтальной опалубки. Изнутри она обязательно подкрепляется стойками. Их можно сделать из деревянного кругляка диаметром порядка 12 см. В конструкции опалубки нужно предусмотреть проем под люк. Перекрытие армируется, и выполняется заливка бетонной смеси. После того как бетон застынет, устанавливается и подключается оборудование.

Особенности обустройства металлического кессона

Металлическую камеру можно взять готовую или сделать ее самостоятельно. В последнем случае необходимо обладать сварными навыками и иметь сварной аппарат. Емкость из металла можно изготовить двумя способами.

  1. Сварить из металлических листов толщиной от 3 мм. Такая камера имеет квадратное или прямоугольное сечение.
  2. Изготовить резервуар, взяв для камеры отрезок трубы диаметром 1,25 м, для горловины – 0,6 м, а для дна и верха также понадобится металлический лист.


Присоединение дна камеры

Подготовительные мероприятия

Перед монтажом резервуар необходимо подготовить, чтобы он смог долговечно выполнять свои функции.

  1. На дне будущего кессона прорезают отверстие для вхождения обсадной трубы, к которому приваривают двойным сварочным швом металлическую гильзу. Место размещения оголовка определяется присутствием и размером гидроаккумулятора. При наличии бака вход обсадной трубы смещают от центра к стене.
  2. В стенках подготавливают отверстия и устанавливают ниппели для входа кабеля и выхода водоподающей трубы. При самостоятельном изготовлении емкости, входы и выходы делают до этапа окончательной сварки всех составных частей. Рядом с горловиной при желании делают также пенал для выведения поливочной трубы.
  3. К горловине на петлях присоединяют откидывающийся люк.
  4. Вваривают пенал вентиляции
  5. Емкость обрабатывают составом, который не допускает развитие коррозии.
  6. Снаружи покрывают емкость битумом для гидроизоляции
  7. Изнутри прокладывают утеплитель, который не впитывает влагу.

Подготовленный резервуар готов к монтажу.

Пошаговая инструкция установки


Этапы монтажа металлического кессона

Шаг 1. Вокруг скважины выкапывают котлован. Обсадная труба должна выходить от дна готовой ямы на полметра. Размеры котлована должны превышать ширину или диаметр резервуара на 20-30 см. Глубина должна быть такой, чтобы люк резервуара возвышался на 20 см от поверхности земли, что уменьшает вероятность попадания дождевых и талых вод в камеру.

Вокруг скважины выкопать котлован
Шаг 2. По уровню выравнивают дно.

Выровнять дно
Шаг 3. Над ямой устанавливают деревянные брусья, которые нужны для плавного спуска емкости и состыковки с гильзой для обсадной трубы.

Установить деревянные брусья
Шаг 4. Прицепив емкость тросами к подъемному механизму, ставят камеру на брусья.

Поставить камеру на брусья
Шаг 5

Состыковав с обсадной трубой, осторожно убирают брусья и устанавливают кессон на дно и выравнивают.

Убирать брусья
Шаг 6. Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Срезать излишки обсадной трубы
Шаг 7

Устанавливают все оборудование, заводят трубы и кабель в подготовленные отверстия. Проверяют гидроизоляцию и герметичность вводов.

Устанавить все оборудование
Шаг 8. Проводят обратную засыпку, трамбуя грунт каждые 20 см.

Провести обратную засыпку

Сравнение пластиковой камеры с металлическим и железобетонным

Пластиковый резервуар объединяет в себе те положительные характеристики, которые не присущи кессонам из железобетона или металла. Камера не требует гидроизоляции, не поддается коррозии. Монтаж кессона выполняют самостоятельно без применения техники и специальных приспособлений. Полимерные изделия могут эксплуатироваться в течение 50 лет, при этом для ухода за емкостью нужен только визуальный осмотр.

Металл

Металлические резервуары производят из углеродистой листовой стали толщиной 3-5 мм. Преимуществом таких моделей является их прочность, непроницаемость и возможность изготовления изделия по месту установки.

На этом преимущества стальных камер заканчиваются, и начинаются недостатки:

  • материал требует антикоррозионной обработки;
  • необходимо выполнить гидроизоляцию;
  • пазухи котлована между корпусом и стенками выработки следует уплотнять бетонной смесью;
  • требуется утепление корпуса и откидной крышки;
  • установку емкости нужно производить с помощью дополнительных приспособлений или спецтехники;
  • относительно высокая себестоимость монтажных работ.

Железобетон

Железобетонные укрытия могут быть монолитными и сборными. Емкость, выполненная методом формования, включает все мероприятия, предусмотренные нормами для изготовления бетонных конструкций: опалубку, армирование, укладку, уход, сроки твердения и др. О снижении стоимости говорить не приходится.

Для нормального функционирования сооружения необходимо осуществить ряд процедур, среди которых:

  1. Шпатлевка соединительных швов.
  2. Устройство гидроизоляции.
  3. Обратная послойная засыпка с трамбовкой грунта.
  4. Отмостка.
  5. Покупка чугунного или полимерного люка.

Какими могут быть габариты

Определившись с формой и материалом кессона, следует также подумать о том, какие он будет иметь размеры. Ориентироваться при выборе габаритов такой емкости лучше всего на существующие промышленные стандарты и нормативы.

Металлические кессоны, к примеру, обычно имеют такие размеры:

  • 2000:1200:1200 мм при толщине стали в 3-10 мм;
  • диаметр в 1000 мм при высоте 2 м и толщине стенок в 3-8 мм;
  • 4000:1500:2400 мм при толщине стенок в 3-10 мм.

Диаметр рабочей камеры пластиковых емкостей чаще всего равен 955 или 1270 мм. Бетонные кессоны обычно заглубляют в грунт на 2 метра и делают размером 1000:1000 мм.

Как установить металлический кессон, чтобы не всплыл

Теперь рассмотрим, как установить стальной кессон, чтобы не всплыл
.
Итак, нужно помнить, что не все кессоны всплывают, это зависит от того, насколько крепко сидит обсадная труба, к которой он приварен или насколько эта труба длинная. В глинах она держится далеко не так хорошо, как в гравии и песках. Плотно сидящую обсадную трубу вытащить настолько проблематично, что скорее порвется резьба на трубе, чем получится извлечь ее.
Если же бурили по глинам, а обсадной трубы всего 20 метров (или около того) и уровень грунтовых вод высокий, то нужно фиксировать кессон, чтобы не всплыл.

Дешевые кессоны в виде бочки, не имеющие горловины, утяжелить проблемно и нужно, например, приварить квадратное дно и туда укладывать Ж/Б блоки.

Если частный дом выстроен далеко от систем центрального водоснабжения, то этот вопрос сегодня можно с легкостью решить. Для этого необходимо образовать скважину, монтировать насос и обустроить трубопровод, ведущий к главной постройке, которой необходима вода. Такое насосное оборудование позволяет не беспокоиться о том, что вода станет поступать не из центрального водопровода, а из скважины. В качестве напоминания об этом выступит лишь отсутствие запаха хлора. Если верно подобрать и монтировать насос, то не будет каких-либо неудобств, так как система функционирует в автоматическом режиме. Этого можно добиться, если произвести монтаж кессона для скважин.

Станет гарантировать безотказное функционирование системы соблюдение множества правил, среди которых и учет особенностей климата. Если температура внешней среды окажется на отметке ниже нуля, жидкость замерзнет. Уровень, с которого производится забор жидкости, расположен ниже линии промерзания, но насосное оборудование монтируется на поверхности, и вода в нем схватится льдом при первых заморозках. Это станет причиной поломки насоса, дальнейшему разрыву трубопровода и выходу системы из строя. Кессон как раз устанавливается для того, чтобы предотвращать вышеописанные последствия. Кессон представляет собой габаритную утепленную емкость, которая оснащена теплоизолированной крышкой, а вот во внутреннем пространстве емкости размещается необходимое оборудование.

Во внутренней части кессона можно расположить запорную арматуру, насос и иные составляющие системы, среди которых: автоматика управления насосом, различные фильтры, измерительные приборы, расширительный бак, последний из которых может располагаться и в самом доме. Без допустимо обойтись, если скважина размещена недалеко от отапливаемой постройки. Данный вариант, стоит признать, во многом удобнее, ведь так хозяин в любое время сможет иметь доступ к узлам системы. Однако такое расположение кессона обладает и своими минусами, которые заключаются в громоздкости оборудования и его шумной работе.

Для чего устанавливают кессоны

Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.

Кроме того, установка кессона необходима:

  • для предотвращения попадания талых и подземных вод в объем;
  • для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
  • для недопущения в закрытую область животных, людей, насекомых;
  • для обеспечения приемлемого расстояния между устьем скважины и насосом.

Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.

Как самостоятельно изготовить кессон

Чтобы сделать кессон для скважины своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

  1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
  2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
  3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
  4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
  5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

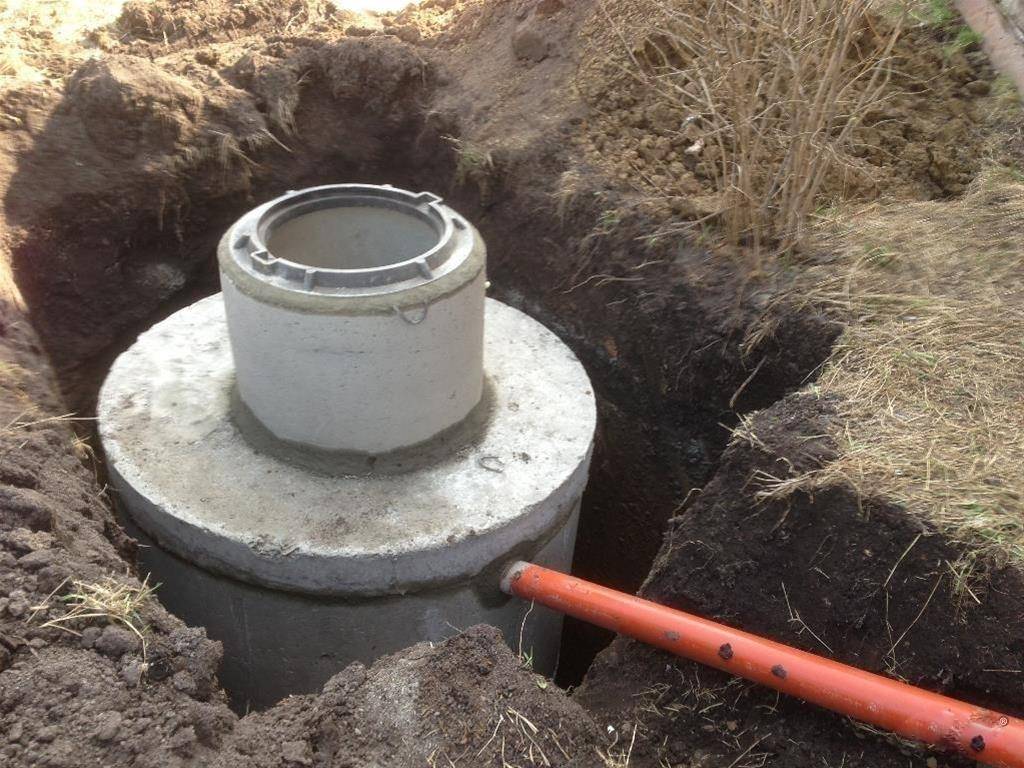

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

  1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
  2. Заливают дно бетоном и бурят отверстие под трубу.
  3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
  4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
  5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

  1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
  2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
  3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
  4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

  1. Снова выкапывают яму, подходящую под размер и форму камеры.
  2. На дне вырезают отверстие для обсадной трубы.
  3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
  4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Watch this video on YouTube

Возможные варианты выполнения работ

Полноценное обустройство скважины своими руками без кессона может быть осуществлено двумя вариантами:

  • правильно сделать приямок;
  • воспользоваться адаптером.

Рассмотрим эти оба варианта детальнее.

Устройство приямка

Самым простым решением является монтаж приямка. По своему устройству он напоминает кессон, и отвечает за выполнение нескольких функций:

  • оберегает доверенное оборудование от минусовых температур и механических повреждений;
  • предотвращает попадание в скважину посторонних предметов, включая природные осадки;
  • является надежным сооружением для удобного размещения и проведения технического обслуживания целого комплекса оборудования.

Ввиду плохой герметичности, данное сооружение не пригодно в местах, где грунтовые воды залегают близко к поверхности, на глубине до 5 метров.

При обустройстве скважины на воду необходимо предвидеть, что места соединений в бетонной конструкции способны пропускать влагу. Для увеличения герметичности используется специальная емкость из металла или пластика, которая может устанавливаться в грунт и прочно крепиться в местах соединения со скважиной. Данные стыки обрабатываются герметиком.

В сухой местности, приемлемым вариантом конструкции приямка считается использование бетонных колец для колодца, либо устанавливаются деревянные щиты и заливается железобетонная конструкция. Может еще использоваться кирпичная кладка. Между стенками и грунтом размещается гидроизоляция из полиэтиленовой пленки.

Дно приямка бетонируется или засыпается щебнем. С внутренней стороны стенок устанавливается теплоизоляционный слой, обеспечивающий полноценную работу оборудования в зимнее время. Крышка приямка может быть выполнена из металлического листа, деревянной или пластиковой конструкции.

При ее монтаже необходимо предусмотреть возможность открывания при первой необходимости. Это понадобится для проведения профилактических работ и технического обслуживания. Кроме этого, оголовок должен быть прочным и утепленным. Желательно его закрывать на замок, что обеспечит сохранность оборудования от посторонних лиц.

Применение адаптера

Вторым вариантом – выступает адаптер, являющийся специальным устройством, который подсоединяется к скважине с помощью обсадной трубы. Он превосходно работает при ежедневном отборе воды, и при условии, когда скважиной не пользуются месяцами. При его применении, трубы скважины могут быть металлическими или пластиковыми, однако они должны быть достаточно прочными для выдерживания погружного насоса и всего навесного оборудования.

Адаптер состоит из двух частей, скрепляющихся между собой. Он устанавливается для оберегания наружной части скважины от промерзания. Позволяет проложить отвод воды ниже точки промерзания грунта.

Его основные элементы:

  • резьбовой патрубок, который подключается к скважине ниже точки промерзания и формирует узел для подведения воды к дому;
  • тройник с заглушкой, соединяющий трубу скважины с основной частью адаптера.

Схема подключения адаптера заключается в том, что в процессе движения вода поднимается по водозаборной трубе и через него направляется в дом. В качестве материала для адаптера может быть нержавеющая сталь, латунь или бронза.

Изготовление металлического кессона

Еще один вариант, как сделать кессон для скважины своими руками, это использовать металл. В этом случае, можно пойти двумя путями:

  1. Сварить кессон из листового металла.
  2. Использовать в качестве основы металлическую трубу.

Оба варианта получаются недешевыми, т.к. материалы и работа влетят в копейку. Но, если умения позволяют сварить его самостоятельно, имеет смысл рассматривать этот вариант. Металлический кессон фото:

Кессон из черного металла

Изготовление

Для изготовления понадобится:

  • сварочный аппарат;
  • болгарка;
  • листовой металл, толщиной 4-5 мм;
  • профильная труба 40*25 или уголок 50*50 для усиления каркаса;
  • грунтовка и краска по металлу.

Принципиальное устройство кессона для скважины из металла не отличается от сделанного из кирпича. Разница заключается лишь в том, что металлическая емкость вначале изготавливается, а потом уже устанавливается по месту.

Как самому сделать кессон для скважины листового металла:

  • вначале делается чертеж, в котором отмечаются общие габариты кессона и все технологические отверстия. Затем рассчитывается раскрой листа;
  • размечаются и вырезаются металлические заготовки, при этом желательно делать все стеновые панели цельными – каждый сантиметр сварного шва, это потенциальная угроза протечки;
  • теперь конструкция сваривается. Начинать сборку нужно от дна, к нему прихватываются все боковые панели, после чего по периметру делается обвязка из трубы;
  • верхняя часть вваривается в последнюю очередь;
  • в ней нужно предусмотреть люк для входа. Его можно сделать из подходящего по диаметру куска металлической трубы, либо сварить короб высотой 30-40 см из листа;
  • после обварки кессона, швы нужно проверить на герметичность. Для этого, они изнутри конструкции натираются мелом, а затем, емкость хорошо поливается водой. На меле будут явно видны места протечек;
  • последний этап – гидроизоляция. Снаружи, лучше всего, обработать кессон битумной мастикой, а углы проклеить гидроизоляцией. Изнутри – вскрыть грунтовкой и краской по металлу.

После того, как краска высохнет, конструкцию желательно утеплить. Для этого, лучше всего воспользоваться пенопластом – он недорогой и обладает низкой теплопроводностью. Чтобы установить кессон, потребуется подъемник, т.к. вес у него получится немаленький.

Установка металлического кессона

Чем хорош металлический кессон

Используемые с давних пор металлические кессоны устанавливаются не только в скважинах, их часто ставят и в . Их востребованность объясняется следующими причинами:

  • металл, обеспечивающий необходимую жесткость конструкции, является материалом, который можно использовать для самостоятельного изготовления данной емкости, являющейся столь утилитарной;
  • большая масса, обусловленная большим удельным весом металла, гарантирует кессон от всплытия;
  • металл при наличии необходимых обустройств способен обеспечить требуемый уровень герметичности.
  • высокая теплопроводность металла зачастую обусловливает необходимость утепления изделия;
  • сварные швы, с помощью которых собран кессон, зачастую являются его самым уязвимым местом;
  • быстрое ржавление, характерное для металла, требует наличия эффективной ;
  • относительная простота изготовления является причиной наличия на рынке большого числа кустарно изготовленных изделий, не отличающихся высоким качеством;
  • металлические емкости необходимо оборудовать эффективной системой вентиляции.

Кессоны могут иметь различную форму. Их изготавливают в виде цилиндра, куба или параллелепипеда.

Конструктивные особенности

Кессон представляет собой металлическую или пластиковую емкость, которая внешне похожа на коробку или двухметровую бочку. Зачастую для изготовления кессонов используют сталь, которую нужно утеплить (частично или полностью) и покрасить с помощью специальных растворов. В случае необходимости внутрь кессоновой конструкции устанавливают лестницу, это необходимо при больших размерах емкости.

Отталкиваясь системы водопровода, а, точнее, какие его части будут установлены в конструкцию, выбирают габариты сооружения с кессоном. Внизу конструкции существует отверстие, через которое происходит подача воды. Также устанавливают над отверстием трубы крышку, чтобы легче было добираться до скважины для ее чистки.

Общие рекомендации по установке

Основной технологической задачей кессона является сохранность вверенного ему оборудования от промерзания и механических повреждений. Выбор материала для его сооружения зависит от особенностей местности и финансовых возможностей заказчика. Несмотря на это есть несколько рекомендаций, к которым следует прислушаться:

  • не устанавливать на плывунах тяжелые конструкции, так как они могут повредить саму скважину;
  • все оборудование приподнимать над поверхностью дна кессона;
  • внутри сооружения поддерживать сухой микроклимат.

При наличии финансовых возможностей установить обогревательный элемент, который поможет эпизодически просушивать внутреннее помещение.

Назначение и где применяется?

Герметичному кессону присущи две функции:

  • Защита верхней части трубы скважины и внутреннего оборудования от проникновения подземных вод. Таким образом, экономится место для установки больших технологических конструкций и увеличивается продолжительность службы скважины.
  • Защита расположенных внутри кессона оборудований, а также труб водоснабжения от влияния на них низких температур в холодное время года. Чтобы обеспечить утеплительную систему емкость покрывают утепляющими материалами.

Кессоны возводятся для любых сооружений под землей с большим содержанием воды за счет своей гидроизоляции.

Самостоятельно сооружаем бетонный кессон

Перед началом работ нужно определиться, необходима герметичная емкость или же нет. Первый вариант выбирают в случае высокого уровня грунтовых вод и в таком случае обязательно обустраивают бетонный пол, во втором можно обойтись без него, подсыпав дно щебенкой. Так же нужно выяснить размеры будущего сооружения. Если оборудование для скважины будет находиться в помещении, минимальный размер кессона – 1х1х1 м, если в емкости – 1,5х1,5 м высотой порядка 1,8  м.

Процесс сооружения бетонного кессона проходит в несколько этапов. Давайте разберемся подробнее.

Обустройство котлована под конструкцию

Вокруг обсадной трубы выкапывается яма нужных размеров. На дно слоем порядка 15 см засыпается щебень. Перед началом  работ стенки ямы лучше всего обложить фундаментной пленкой, которая защитит конструкцию от попадания грунтовой воды.

Стенки ямы лучше всего обтянуть пленкой: так грунтовые воды не проникнут внутрь

Монтаж сетки из арматуры

Отступая от стенок ямы около 7-8 см, вяжется сетка из арматуры. Ее высота зависит от размеров будущего сооружения. Лучше всего заливать всю конструкцию целиком, но это далеко не всегда возможно и тогда монтаж кессона для скважины делится на несколько этапов. Соответственно на первом устанавливается ряд арматуры нужной высоты шагом примерно 30х30 см.

Если планируется поэтапная заливка сооружения, опалубка выставляется на высоту около половины сооружения

Установка опалубки конструкции + заливка

Опалубку можно собрать из старых брусков и досок. Специалисты советуют обтянуть ее при помощи строительного степлера полиэтиленовой пленкой. Так будет гораздо проще снять конструкцию с застывшего бетона. После установки опалубки заливается бетон. Если бетонирование ведется поэтапно, то после «схватывания» материала предполагается повторение операций сборки арматуры, установки опалубки и заливки до тех пор, пока не получится конструкция нужной высоты.

Стенки конструкции заливаются бетоном до достижения ими нужной высоты

После полного просыхания сооружения в стенках кессона перфоратором поделываются отверстия для подведения необходимых водопроводных труб. В месте прохода через бетон на детали надеваются металлические гильзы.

Зазор между гильзой и трубой заделывается монтажной пеной, между бетоном и гильзой – раствором.

Места ввода водопроводных труб в кессон герметизируются

Сооружение опалубки для крышки

Конструкция представляет собой деревянный щит, уложенный на бруски. Для ее сооружения берется прочный материал. Примерно шесть брусков вертикально выставляются на доски, поверх горизонтально укладываются еще бруски. Все скручивается саморезами. К получившейся основе крепятся доски опалубки. В конструкции должно быть предусмотрено отверстие для люка, на которое устанавливается деревянный короб нужного размера. Получившуюся конструкцию перед заливкой нужно еще усилить снизу брусками.

Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками

Заливка крышки бетоном

Сооружение заливается бетоном. Закрепляется люк.

Для обустройства люка выполняется специальная бетонная горловина

Кессон из бетона готов. При необходимости его стенки можно обработать гидроизолирующим составом, поскольку бетон очень гигроскопичен, и утеплить. Похожим образом можно обустроить и кирпичный кессон. Только в этом случае для возведения стен используется кирпичная кладка.

Чем кольца от ЖБИ-4 лучше других

Чистота воды в колодце во многом зависит от возможности попадания в него поверхностных и осадочных вод через стыки элементов ствола

Поэтому важно, чтобы железобетонные изделия, из которых собран ствол, имели качественные кромки

Продукция столичного завода ЖБИ-4, в т.ч. и кольца для колодцев, имеет минимальные отклонения от проектных размеров, что упрощает разделку стыков колец и повышает их надежность. Поэтому конструкции, выпущенные нашим предприятием, имеют повышенный спрос на московском рынке строительных материалов.

Заказывая у нас кольца для колодцев, можно воспользоваться услугой доставки, которую мы выполним, учитывая все нормы транспортировки подобных изделий.

< ПредыдущаяВернуться к списку статейСледующая >

Монтаж конструкции

Монтаж кессонов любых конструкций на скважину производится практически одинаково, небольшое различие может возникнуть из-за материала, который использовался в изготовлении конструкции.

Установку такой конструкции необходимо начать с рытья нужного размера котлована, глубина которого составляет примерно 180 см и а диаметр на 30 см больше, нежели сама конструкция.

Далее кессон для скважины опускается на дно котлована и закрепляется на деревянных брусьях. После проделанных операций, вся конструкция равномерно засыпается землей или заливается цементным раствором.

Самостоятельное изготовление такой конструкции как кессон требует сосредоточенности и предельной осторожности, чтобы не испортить материал. Необходимо обладать хотя-бы начальными навыками в сварочном деле, а также владеть монтажным инструментом

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
