ГЛАВА 7. Долговечность бетона
Коэффициент термического расширения бетона
Величина коэффициента термического расширения бетона зависит от состава бетонной смеси и влажности в период изменения температуры. Цементный камень и заполнитель имеют разные коэффициенты термического расширения, а коэффициент термического расширения бетона отражает соотношение материалов в составе бетона.
Коэффициент термического расширения цементного камня колеблется в пределах от 10ХЮ
6 на 1°С. Он больше, чем у заполнителя. Коэффициент термического расширения бетона зависит от количества заполнителя в смеси (табл. 7.10) и коэффициента расширения заполнителя.
Влияние влажности обусловлено составляющими цементного камня и определяется тем, что коэффициент термического расширения слагается из двух частей: действительного кинетического термического коэффициента и давления набухания.
Последнее увеличивается с уменьшением капиллярного давления воды в цементном камне при повышении температуры. Набухание невозможно, если образец сухой, т.е. не содержит воды, и если он насыщен. Следовательно, при этих двух предельных состояниях коэффициент термического расширения меньше, чем при частичном насыщении.
На рис. 7.25 и 7.26 приведены данные для цементного камня. В бетоне мы наблюдаем те же зависимости, хотя коэффициент термического расширения меняется меньше, так как только цементный камень реагирует на изменение влажности и возраст. В табл. 7.11 приведены значения коэффициентов термического расширения бетона состава 1 :6, твердевшего на воздухе при 64%-ной относительной влажности, в воде и увлажненного после воздушного твердения.
Только величины, определенные на насыщенных и высушенных образцах, дают действительные значения коэффициента термического расширения, но величины при промежуточных значениях влажности необходимы, так как они отражают реальные условия эксплуатации бетона Ьсли повышение температуры при переходе от зимы к лету сопровождается высыханием, появляется усадка и чистое расширение меньше чем при отсутствии потери бетоном воды.
Химический состав и тонкость помола цемента влияют на величину коэффициента термического расширения лишь постольку, поскольку они влияют на свойства в раннем возрасте. Наличие воздушных пор влияния не оказывает.
Все сказанное относится к нормальным температурам ниже 40° С.
Более высокие температуры могут встречаться, например, в аэродромных покрытиях при действии отходящих газов реактивных двигателей и в производственных условиях. На рис. 7.27 показано, что при температуре выше 320°С коэффициент термического расширения бетона возрастает, возможно, вследствие дегидратации цементного камня. Значения коэффициента термического расширения приведены в табл. 7.12.
Лабораторные испытания показали, что бетоны с большим коэффициентом термического расширения менее стойки к изменениям температуры, чем бетоны с меньшим значением коэффициента расширения. На рис. 7.28 показаны результаты испытаний бетона, подвергавшегося повторному нагреванию и охлаждению в интервале температур 4,4—60° С со скоростью 2,4° в минуту. Однако коэффициент термического расширения не может служить количественной характеристикой долговечности бетона, подвергающегося частым или быстрым изменениям температуры.
Но более быстрое изменение температуры, чем в обычных условиях, может вызвать разрушение бетона. На рис. 7.29 показано влияние быстрого охлаждения после нагревания до указанной температуры.
Поразмышляем
Представьте, что перед вами расположен прямоугольный металлический лист с круглым отверстием посредине. Если металл нагреть, то кусок увеличится из-за теплового расширения. Но что будет с отверстием? Хорошо, давайте возьмем точно такой же лист без отверстия. Нарисуйте на нем круг. Что вы видите? Да, он стал больше. Поэтому и отверстие также увеличится.
С ростом температурного показателя объекты расширяются во всех направлениях. На чертежах видно, что сплошные линии и расширенные границы с пунктирами отмечают исходные границы тел. (а) – Площадь возрастает, потому что растут длина и ширина. (b) – Если убрать заслонку, отверстие увеличится с повышением температуры
Считаем расход теплоты по квадратуре
Для приблизительной прикидки отопительной нагрузки обычно используется простейший тепловой расчет: берется площадь здания по наружному обмеру и умножается на 100 Вт. Соответственно, потребление тепла дачным домиком 100 м² составит 10000 Вт или 10 кВт. Результат позволяет подобрать котел с коэффициентом запаса 1.2—1.3, в данном случае мощность агрегата принимается равной 12.5 кВт.
Мы предлагаем выполнить более точные вычисления, учитывающие расположение комнат, количество окон и регион застройки. Итак, при высоте потолков до 3 м рекомендуется использовать следующую формулу:

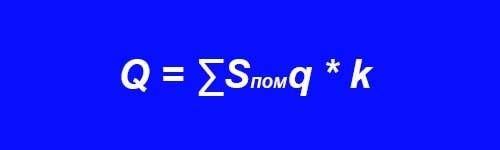

Расчет ведется для каждого помещения отдельно, затем результаты суммируются и умножаются на региональный коэффициент. Расшифровка обозначений формулы:
- Q – искомая величина нагрузки, Вт;
- Sпом – квадратура комнаты, м²;
- q – показатель удельной тепловой характеристики, отнесенный к площади помещения, Вт/м²;
- k – коэффициент, учитывающий климат в районе проживания.
В приближенном подсчете по общей квадратуре показатель q = 100 Вт/м². Подобный подход не учитывает расположение комнат и разное количество световых проемов. Коридор, находящийся внутри коттеджа, потеряет гораздо меньше тепла, чем угловая спальня с окнами той же площади. Мы предлагаем принимать величину удельной тепловой характеристики q следующим образом:
- для помещений с одной наружной стеной и окном (или дверью) q = 100 Вт/м²;
- угловые комнаты с одним световым проемом – 120 Вт/м²;
- то же, с двумя окнами – 130 Вт/м².
Как правильно подбирать значение q, наглядно показано на плане здания. Для нашего примера расчет выглядит так:
Q = (15.75 х 130 + 21 х 120 + 5 х 100 + 7 х 100 + 6 х 100 + 15.75 х 130 + 21 х 120) х 1 = 10935 Вт ≈ 11 кВт.
Как видите, уточненные вычисления дали другой результат – по факту на отопление конкретного домика 100 м² израсходуется на 1 кВт тепловой энергии больше. Цифра учитывает расход теплоты на подогрев наружного воздуха, проникающего в жилище сквозь проемы и стены (инфильтрацию).
Приложения
Эффект скачка теплового расширения сварных рельсов на железнодорожных путях вызвал крушение 190 поездов в период с 1998 по 2002 год только в Соединенных Штатах.
Знание коэффициента линейного расширения приобретает большое техническое значение во многих областях как промышленного проектирования, так и строительства крупных сооружений.
- Монтаж железнодорожных путей. Нейтрализация напряженности
Хорошим примером являются железнодорожные рельсы ; Они сварены друг с другом, поэтому могут достигать в длину нескольких сотен метров. Если температура сильно повысится, железная дорога будет двигаться из-за эффекта расширения , полностью деформируя маршрут. Чтобы свести к минимуму этот эффект, рельс искусственно растягивают с помощью гидравлических домкратов, создавая расширение, эквивалентное естественному расширению, которое может быть вызвано тепловым расширением, до достижения средней температуры, а избыток отрезается, чтобы снова сварить его. Этот процесс известен как нейтрализация стресса .
- Для этого берется средняя температура помещения, где установлен рельс (температура нейтрализации), и вычитается температура, зарегистрированная в момент, когда напряжения собираются нейтрализовать (при условии, что она ниже предыдущей; в противном случае, рельс должен быть «сжат», а не растянут, что на практике неосуществимо, потому что он будет неконтролируемо изгибаться). Результат умножают на коэффициент расширения стали и на длину пути для нейтрализации, получая таким образом длину, на которую необходимо растянуть рельс (как указано, применяя механическую тягу с помощью домкратов) перед его фиксацией в окончательном положении. .
- Пример: вы хотите обеспечить непрерывность путем приварки к рельсу (типичный длинный сварной стержень ) длиной 288 м. Средняя температура в районе 20°С, а в момент сборки рельса 10°С. Длина, на которую необходимо растянуть рельс перед сваркой для получения его нейтрализации, составляет:
- Большие неразрезные палубные мосты
В длинных мостах тепловое расширение является важным конструктивным эффектом, который может определять их конструкцию. Например, на стальном мосту длиной 1000 м со сплошным настилом в зоне, где температура колеблется от -10°C до 40°C (термические колебания 50°C), изменение длины моста (также называемое “гонка”), которая записана из:
- Это обстоятельство делает необходимым наличие специальных стыков для компенсации этих изменений длины между опорами конструкции, а в конкретном случае железных дорог – применение специальных путевых устройств, называемых расширительными устройствами . Интересно, что сталь и бетон (наиболее распространенные материалы в мостах) имеют практически одинаковые коэффициенты расширения.
- маятник для гриля
является гениальной механической сборкой, предназначенной для поддержания длины маятника этого типа часов постоянная , что позволяет избежать его изменений в скорости , вызванное изменением температуры. В основном, он состоит из разделения стержня маятника на две части, вставки между двумя половинками двух других промежуточных стержней из гораздо более растяжимого материала, образующих сетку , которая автоматически компенсирует в противоположном направлении расширение основного стержня.
- Механические термостатические устройства
До широкого распространения электроники и даже сегодня используется широкий спектр термостатических устройств , использующих это свойство материалов при нагревании. Примеры включают механические регуляторы температуры для систем отопления (со спиральными пружинными реле, настроенными на размыкание или замыкание цепи при выбранной температуре); регуляторы бытовой техники, такие же распространенные, как тостеры; термостаты, установленные в двигателях автомобилей для предотвращения случайного перегрева; или термостатические смесители, которым удается сбалансировать потоки холодной и горячей воды простым и эффективным способом для получения смеси постоянной температуры.
Зависимость степени теплоотдачи от способа подключения
На теплоотдачу отопительных радиаторов влияет не только материал изготовления и температура теплоносителя, циркулирующего по трубам, но и выбранный вариант подсоединения прибора к системе:
- Подключение прямое односторонне. Является наиболее выгодным относительно показателя тепловой мощности. По этой причине расчет теплоотдачи радиатора отопления выполняют именно при прямом подключении.
- Диагональное подключение. Его применяют, если к системе планируется подсоединить радиатор, в котором количество секций превысит 12. Такой способ позволяет максимально понизить теплопотери.
- Нижнее подключение. Его используют в том случае, когда батарею присоединяют к стяжке пола, в которой скрыта отопительная система. Как показывает расчет теплоотдачи радиатора, при таком подключении потери тепловой энергии не превышают 10%.
- Однотрубное подключение. Наименее выгодный способ с точки зрения тепловой мощности. Потери теплоотдачи при однотрубном подключении чаще всего достигают 25 — 45%.
Пример простого расчета
Для строения со стандартными параметрами (высотой потолков, размерами комнат и хорошими теплоизоляционными характеристиками) можно применить простое соотношение параметров с поправкой на коэффициент, зависящий от региона.
Предположим, что жилой дом находится в Архангельской области, а его площадь — 170 кв. м. Тепловая нагрузка будет равна 17 * 1,6 = 27,2 кВт/ч.
Подобное определение тепловых нагрузок не учитывает многих важных факторов. Например, конструктивных особенностей строения, температуры, число стен, соотношение площадей стен и оконных проёмов и пр. Поэтому подобные расчеты не подходят для серьёзных проектов системы отопления.
Температурный коэффициент линейного расширения
| Материал | Коэффициент линейного теплового расширения | |
| 10-6 °С-1 | 10-6 °F-1 | |
| ABS (акрилонитрил-бутадиен-стирол) термопласт | 73.8 | 41 |
| ABS — стекло, армированное волокнами | 30.4 | 17 |
| Акриловый материал, прессованный | 234 | 130 |
| Алмаз | 1.1 | 0.6 |
| Алмаз технический | 1.2 | 0.67 |
| Алюминий | 22.2 | 12.3 |
| Ацеталь | 106.5 | 59.2 |
| Ацеталь , армированный стекловолокном | 39.4 | 22 |
| Ацетат целлюлозы (CA) | 130 | 72.2 |
| Ацетат бутират целлюлозы (CAB) | 25.2 | 14 |
| Барий | 20.6 | 11.4 |
| Бериллий | 11.5 | 6.4 |
| Бериллиево-медный сплав (Cu 75, Be 25) | 16.7 | 9.3 |
| Бетон | 14.5 | 8.0 |
| Бетонные структуры | 9.8 | 5.5 |
| Бронза | 18.0 | 10.0 |
| Ванадий | 8 | 4.5 |
| Висмут | 13 | 7.3 |
| Вольфрам | 4.3 | 2.4 |
| Гадолиний | 9 | 5 |
| Гафний | 5.9 | 3.3 |
| Германий | 6.1 | 3.4 |
| Гольмий | 11.2 | 6.2 |
| Гранит | 7.9 | 4.4 |
| Графит, чистый | 7.9 | 4.4 |
| Диспрозий | 9.9 | 5.5 |
| Древесина, пихта, ель | 3.7 | 2.1 |
| Древесина дуба, параллельно волокнам | 4.9 | 2.7 |
| Древесина дуба , перпендикулярно волокнам | 5.4 | 3.0 |
| Древесина, сосна | 5 | 2.8 |
| Европий | 35 | 19.4 |
| Железо, чистое | 12.0 | 6.7 |
| Железо, литое | 10.4 | 5.9 |
| Железо, кованое | 11.3 | 6.3 |
| Золото | 14.2 | 8.2 |
| Известняк | 8 | 4.4 |
| Инвар (сплав железа с никелем) | 1.5 | 0.8 |
| Инконель (сплав) | 12.6 | 7.0 |
| Иридий | 6.4 | 3.6 |
| Иттербий | 26.3 | 14.6 |
| Иттрий | 10.6 | 5.9 |
| Кадмий | 30 | 16.8 |
| Калий | 83 | 46.1 — 46.4 |
| Кальций | 22.3 | 12.4 |
| Каменная кладка | 4.7 — 9.0 | 2.6 — 5.0 |
| Каучук, твердый | 77 | 42.8 |
| Кварц | 0.77 — 1.4 | 0.43 — 0.79 |
| Керамическая плитка (черепица) | 5.9 | 3.3 |
| Кирпич | 5.5 | 3.1 |
| Кобальт | 12 | 6.7 |
| Констанан (сплав) | 18.8 | 10.4 |
| Корунд, спеченный | 6.5 | 3.6 |
| Кремний | 5.1 | 2.8 |
| Лантан | 12.1 | 6.7 |
| Латунь | 18.7 | 10.4 |
| Лед | 51 | 28.3 |
| Литий | 46 | 25.6 |
| Литая стальная решетка | 10.8 | 6.0 |
| Лютеций | 9.9 | 5.5 |
| Литой лист из акрилового пластика | 81 | 45 |
| Магний | 25 | 14 |
| Марганец | 22 | 12.3 |
| Медноникелевый сплав 30% | 16.2 | 9 |
| Медь | 16.6 | 9.3 |
| Молибден | 5 | 2.8 |
| Монель-металл (никелево-медный сплав) | 13.5 | 7.5 |
| Мрамор | 5.5 — 14.1 | 3.1 — 7.9 |
| Мыльный камень (стеатит) | 8.5 | 4.7 |
| Мышьяк | 4.7 | 2.6 |
| Натрий | 70 | 39.1 |
| Нейлон, универсальный | 72 | 40 |
| Нейлон, Тип 11 (Type 11) | 100 | 55.6 |
| Нейлон, Тип 12 (Type 12) | 80.5 | 44.7 |
| Нейлон литой , Тип 6 (Type 6) | 85 | 47.2 |
| Нейлон, Тип 6/6 (Type 6/6), формовочный состав | 80 | 44.4 |
| Неодим | 9.6 | 5.3 |
| Никель | 13.0 | 7.2 |
| Ниобий (Columbium) | 7 | 3.9 |
| Нитрат целлюлозы (CN) | 100 | 55.6 |
| Окись алюминия | 5.4 | 3.0 |
| Олово | 23.4 | 13.0 |
| Осмий | 5 | 2.8 |
| Палладий | 11.8 | 6.6 |
| Песчаник | 11.6 | 6.5 |
| Платина | 9.0 | 5.0 |
| Плутоний | 54 | 30.2 |
| Полиалломер | 91.5 | 50.8 |
| Полиамид (PA) | 110 | 61.1 |
| Поливинилхлорид (PVC) | 50.4 | 28 |
| Поливинилденфторид (PVDF) | 127.8 | 71 |
| Поликарбонат (PC) | 70.2 | 39 |
| Поликарбонат — армированный стекловолокном | 21.5 | 12 |
| Полипропилен — армированный стекловолокном | 32 | 18 |
| Полистирол (PS) | 70 | 38.9 |
| Полисульфон (PSO) | 55.8 | 31 |
| Полиуретан (PUR), жесткий | 57.6 | 32 |
| Полифенилен — армированный стекловолокном | 35.8 | 20 |
| Полифенилен (PP), ненасыщенный | 90.5 | 50.3 |
| Полиэстер | 123.5 | 69 |
| Полиэстер, армированный стекловолокном | 25 | 14 |
| Полиэтилен (PE) | 200 | 111 |
| Полиэтилен — терефталий (PET) | 59.4 | 33 |
| Празеодимий | 6.7 | 3.7 |
| Припой 50 — 50 | 24.0 | 13.4 |
| Прометий | 11 | 6.1 |
| Рений | 6.7 | 3.7 |
| Родий | 8 | 4.5 |
| Рутений | 9.1 | 5.1 |
| Самарий | 12.7 | 7.1 |
| Свинец | 28.0 | 15.1 |
| Свинцово-оловянный сплав | 11.6 | 6.5 |
| Селен | 3.8 | 2.1 |
| Серебро | 19.5 | 10.7 |
| Скандий | 10.2 | 5.7 |
| Слюда | 3 | 1.7 |
| Сплав твердый (Hard alloy) K20 | 6 | 3.3 |
| Сплав хастелой (Hastelloy) C | 11.3 | 6.3 |
| Сталь | 13.0 | 7.3 |
| Сталь нержавеющая аустенитная (304) | 17.3 | 9.6 |
| Сталь нержавеющая аустенитная (310) | 14.4 | 8.0 |
| Сталь нержавеющая аустенитная (316) | 16.0 | 8.9 |
| Сталь нержавеющая ферритная (410) | 9.9 | 5.5 |
| Стекло витринное (зеркальное, листовое) | 9.0 | 5.0 |
| Стекло пирекс, пирекс | 4.0 | 2.2 |
| Стекло тугоплавкое | 5.9 | 3.3 |
| Строительный (известковый) раствор | 7.3 — 13.5 | 4.1-7.5 |
| Стронций | 22.5 | 12.5 |
| Сурьма | 10.4 | 5.8 |
| Таллий | 29.9 | 16.6 |
| Тантал | 6.5 | 3.6 |
| Теллур | 36.9 | 20.5 |
| Тербий | 10.3 | 5.7 |
| Титан | 8.6 | 4.8 |
| Торий | 12 | 6.7 |
| Тулий | 13.3 | 7.4 |
| Уран | 13.9 | 7.7 |
| Фарфор | 3.6-4.5 | 2.0-2.5 |
| Фенольно-альдегидный полимер без добавок | 80 | 44.4 |
| Фторэтилен пропилен (FEP) | 135 | 75 |
| Хлорированный поливинилхлорид (CPVC) | 66.6 | 37 |
| Хром | 6.2 | 3.4 |
| Цемент | 10.0 | 6.0 |
| Церий | 5.2 | 2.9 |
| Цинк | 29.7 | 16.5 |
| Цирконий | 5.7 | 3.2 |
| Шифер | 10.4 | 5.8 |
| Штукатурка | 16.4 | 9.2 |
| Эбонит | 76.6 | 42.8 |
| Эпоксидная смола , литая резина и незаполненные продукты из них | 55 | 31 |
| Эрбий | 12.2 | 6.8 |
| Этилен винилацетат (EVA) | 180 | 100 |
| Этилен и этилакрилат (EEA) | 205 | 113.9 |
| Эфир виниловый | 16 — 22 | 8.7 — 12 |
Примечание: источниками справочных данных являются публикации в Интернете, поэтому они не могут считаться «официальными» и «абсолютно точными». Как правило, в Интернет справочниках не приводятся ссылки на научные работы, являющиеся основой опубликованных данных. Мы стараемся брать информацию из наиболее надежных научных сайтов. Однако если кого-то интересуют ссылки на эксперименты, советуем произвести самостоятельно углубленный поиск в Интернете. Будем признательны за любые комментарии к нашим справочным таблицам, а особенно за уточнения существующей информации или дополнение справочных данных.
Вас также может заинтересовать:
Коэффициент объемного расширения
ТКЛР материалов, используемых в электронике
temperatures.ru
Точные расчеты тепловой нагрузки
Значение теплопроводности и сопротивление теплопередачи для строительных материалов
Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.
Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:
Расчет по стенам и окнам
Сопротивление теплопередачи стен жилых зданий
Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.
В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:
- Площадь стен – 280 м². В нее включены окна – 40 м² ;
- Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
- Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
- Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
- Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).
Фактически тепловые потери через стены составят:
(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С
Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:
Расчет по вентиляции
Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:
(480*40*5)/24= 4000 кДж или 1,11 кВт/час
Суммируя все полученные показатели можно найти общие тепловые потери дом:
Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:
(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт
Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.
К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.
Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.
Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.
Анатолий Коневецкий, Крым, Ялта
Анатолий Коневецкий, Крым, Ялта
Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.
Анатолий Коневецкий, Крым, Ялта
Зачем нужен расчет тепловых нагрузок
Расчёт тепловой энергии на отопление
необходим для правильного определения характеристик системы с учетом индивидуальных особенностей объекта
: тип и назначение здания, количество проживающих людей, материал и конфигурация каждого помещения, географическое положение и многие другие. Вычисление размера тепловой нагрузки является отправной точкой для дальнейших расчетов параметров оборудования отопления:
- Подбор мощности котла
. Это самый важный фактор, определяющий эффективность системы отопления в целом. Производительность котла должна обеспечивать бесперебойную работу всех потребителей в любых условиях, в том числе и при наиболее низких температурах (в самую холодную пятидневку). Вместе с тем при избыточной мощности котла часть вырабатываемой энергии, а следовательно, и денег хозяев будет в буквальном смысле вылетать в трубу; - Согласование подключения к газовой сети
. Для того чтобы получить разрешение на присоединение к газотранспортной магистрали, необходимо разработать ТУ на подключение. В заявке обязательно указывается планируемый годовой расход газа и оценка суммарной тепловой мощности всех потребителей; - Расчет
периферийного оборудования
. Тип и характеристики батарей, длина и сечение труб, производительность циркуляционного насоса и многие другие параметры также определяются в результате расчета тепловых нагрузок.
Виды тепловых нагрузок для расчетов
При осуществлении расчетов и выборе оборудования во внимание принимают разные тепловые нагрузки:
- Сезонные нагрузки. имеющие следующие особенности:
— им присущи изменения в зависимости от температуры окружающего воздуха на улице; — наличие отличий в величине расхода тепловой энергии в соответствии с климатическими особенностями региона местонахождения дома; — изменение нагрузки на отопительную систему в зависимости от времени суток. Поскольку наружные ограждения имеют теплостойкость, данный параметр считается незначительным; — расходы тепла вентиляционной системы в зависимости от времени суток.
Постоянные тепловые нагрузки. В большинстве объектов системы теплоснабжения и горячего водоснабжения они используются на протяжении года. Например, в теплое время года расходы тепловой энергии в сравнении с зимним периодом снижаются где-то на 30-35%.
Сухое тепло. Представляет собой тепловое излучение и конвекционный теплообмен за счет иных подобных устройств. Определяют данный параметр при помощи температуры сухого термометра. Он зависит от многих факторов, среди которых окна и двери, системы вентиляции, различное оборудование, воздухообмен, происходящий за счет наличия щелей в стенах и перекрытиях. Также учитывают количество людей, присутствующих в помещении.
Скрытое тепло. Образуется в результате процесса испарения и конденсации. Температура определяется при помощи влажного термометра. В любом по назначению помещении на уровень влажности влияют:
— численность людей, одновременно находящихся в помещении; — наличие технологического или другого оборудования; — потоки воздушных масс, проникающих сквозь щели и трещины, имеющиеся в ограждающих конструкциях здания.
В строительстве
Если при строительстве не учли тепловое расширение и изменение объема, площади и длины деталей и строительных конструкций, то перепады температуры могут привести к серьезным повреждениям дорог, железнодорожных путей, зданий, трубопроводов, ограждений, мостов и других строений. Это вызвано тем, что если для теплового расширения не предусмотрены зазоры, то при расширении и последующем сужении строительные материалы растрескиваются. Чаще всего это происходит с бетоном, металлами, стеклом и другими похожими материалами с низкой упругостью. Иногда вместо трещин материалы изгибаются — это чаще всего происходит с металлами.
В наиболее серьезных случаях, если стеклу некуда расширяться, оно может разлететься на куски от большого напряжения. Строительные конструкции из цемента от такого напряжения растрескиваются и постепенно разрушаются. Тротуары и дороги, а также железнодорожные пути чаще не растрескиваются, а изгибаются вверх или в стороны. Из-за такого нарушения формы путей и дорог нередко происходят автомобильные и железнодорожные аварии.
Решения
Тротуар с деформационными зазорами и швами
Существует несколько вариантов решения этой проблемы. Самое главное — изогнуть или уменьшить размер сплошных деталей и оставить между ними достаточно пространства для расширения. Чтобы уменьшить длину, объем или площадь деталей, их часто разрезают. Например, тротуар, особенно бетонный, не укладывают сплошной лентой, а разрезают примерно через каждый метр. Такие надрезы обычно называют деформационными зазорами
. Сделать их можно разными инструментами, например алмазной пилой. Между полученными плитами оставляют достаточно места для расширения, и нередко заливают эти зазоры упругим материалом, например силиконом.
Обвисшие линии электропередач. Это явление можно увидеть в теплую или жаркую погоду. Если линии электропередач сильно натянуть в теплую или жаркую погоду, то при похолодании они укоротятся и могут порваться.
Зазоры, залитые упругим материалом, или соединенные между собой другим способом, называют деформационными швами
. Такие швы обеспечивают расстояние между плитами и позволяют этим плитам двигаться. Их устанавливают на мостах, трубах, рельсах и дорогах, где их часто и можно увидеть при прогулке, или проезжая мимо. Кроме прямого назначения, деформационные швы также помогают уменьшить воздействие на конструкцию землетрясений или иной вибрации.
Конструкции с деформационными зазорами также нередко используют и в рамах для стекол и для других материалов с высоким коэффициентом теплового расширения. Внутри такой рамы достаточно места для расширения, чтобы стекло в жаркую погоду не рассыпалось из-за напряжения, а гибкие прокладки между рамой и стеклом обеспечивают герметизацию стыка.
Поддержание стабильной температуры — другое решение проблемы с расширением. На некоторые окна наклеивают пленку, чтобы уменьшить количество солнечного излучения, которое попадает на стекло. Такую тепловую защиту называют также тепловым отражающим барьером
. На эту пленку нередко наносят тонкий металлический слой, но обычно при этом часть солнечного излучения проходит через пленку, оставляя окно полупрозрачным. Пленка не только уменьшает вероятность того, что стекло треснет, но и помогает держать в помещении более низкую температуру. Это, в свою очередь, помогает экономить электроэнергию.
Закаленное стекло используют в архитектуре. Магазин Apple на 5-й Авеню в Нью-Йорке
Расчет мощности системы
Поправочных коэффициентов много. Как рассчитывали нагрузку предки, без проектов? Методом проб, ошибок, учитывали большой запас.
Расчёт в процентах
Главное в самостоятельных расчетах – определить ориентировочный показатель тепла для выбора источника. Нужно учитывать:
- восполнение тепла при потерях через стены, крышу, окна, двери;
- отопление для компенсации, при вентилировании воздуха в помещениях;
- обогрев специфических объектов;
- резерв для экстремальных ситуаций: аномально холодной зимы, сооружение дополнительных хозяйственно-бытовых объектов.
Рассчитанной нагрузки, с учетом факторов, достаточно для полноценного обогрева зданий. В остальных случаях существуют проектные бюро, где за разработанные тепловые системы специалисты несут персональную ответственность
