Колпак на трубу дымохода: отличие от дымника, козырька и флюгарки, чертежи и схемы, как сделать своими руками

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Монтаж защитного фартука вокруг трубы

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Обустройство металлического фартука начинается с нижней стенки трубы. Взять кусок листа на 15 см длиннее ширины стенки трубы. Для ввода в штробу загнуть жесть по краю на 1 см под углом 90º в одну сторону и через 20 — 25 см загнуть оставшуюся часть под углом 90º в другую сторону, оставшиеся 20 см используйте для нахлёста под крышное покрытие. Таким образом, будет исключена протечка. Обработать так со всех четырех сторон. Края доборных элементов, вставленные в штробу, залейте теплостойким герметиком.

После того, как будет установлено финишное покрытие крыши, можно обустроить внешний фартук. Он более необходим как эстетический элемент. Поэтому подбирается для него такой материал, который будет гармоничен с крышей. Прокат с полимерным покрытием легко подобрать и по цвету и по качеству. Фартук на печную трубу круглого сечения можно приобрести в магазине, он бывает металлический с регулируемыми размерами и силиконовый (резиновый), который легко регулируется благодаря эластичности материала. Сделать вручную кровельный проход ещё проще, чем колпак на дымоход.

Крепить такую конструкцию можно только к крышной системе. поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой .

Флюгарки на трубу дымохода

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.

• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Схемы для колпака

Чтобы сделать колпак на дымоход своими руками, необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя.

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма.

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы. Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы – это решение проблемы. Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов. Кованый зонт на дымоход – это вечное изделие, он прослужит вам и вашим детям.

Как сделать дымник своими руками

Чтобы дымник полностью выполнял непосредственные функции, способствовал выпуску дыма из дымохода, необходимо основательно отнестись к вычислению всех его замеров, включающих отступ между защитной крышкой и верхней линией дымохода.

Самостоятельно сделать дымник целесообразно в виде пирамиды.

Это самая простая в изготовлении форма, но справляется со своими функциями не хуже элементов замысловатых форм.

Для этого форма фигуры должна быть прямоугольной или квадратной.

Последовательность работ по самостоятельному выполнению дымника (фото чертежей ниже):

• измерить ширину дымохода;
• выполнить эскиз на бумаге так, чтобы фигура накрывала с лихвой дымоход;
• методом сгиба бумаги и придавая необходимую форму, добиться окончательной фигуры элемента;
• перенести шаблон на лист металла (целесообразно использовать оцинкованную сталь: она легко режется и свободно прогибается);
• лист металла согнуть сначала по одной диагонали, и выпрямить, затем — по другой.

Форма пирамиды обозначена. Далее к углам крыши следует прикрепить кронштейны, которые прочно закрепляют к трубе.

Самостоятельное изготовление простых дымников может способствовать устройству более сложных вариантов элементов, но при этом стоит помнить о прямом назначении изделия.

Чертеж №1

Чертеж №2

Таким образом, дымник — это необходимый аксессуар для защиты труб дома от атмосферных явлений, крыши — от искр от пламени, а также от попадания в трубу различного рода мусора, листьев, птиц. Кроме того, дымник обеспечивает циркуляцию потока воздуха и препятствует задуванию дыма внутрь в дымоход.

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
• скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
• движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
• если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Принцип работы

Система вентиляции основана на принципе движения теплой воздушной массы вверх, холодной — вниз

Для вытяжки воздуха, естественного проветривания важно расстояние между источником загрязнения и верхним участком воздуховода: чем больше это расстояние, тем эффективнее протекает процесс

Монтируются зонтики на воздуховоды, выходящие из санузла, подвального помещения, дымоходы отопительного котла. В холодное время года возможно образование ледяного нароста в вентиляционной трубе и на зонтике, поэтому они утепляются теплоизоляционными материалами (минеральная вата, пенополистероловые, пенополипропиленовые, пенополиэтиленовые утеплители).

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

флюгарка на дымовой трубе

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы. В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

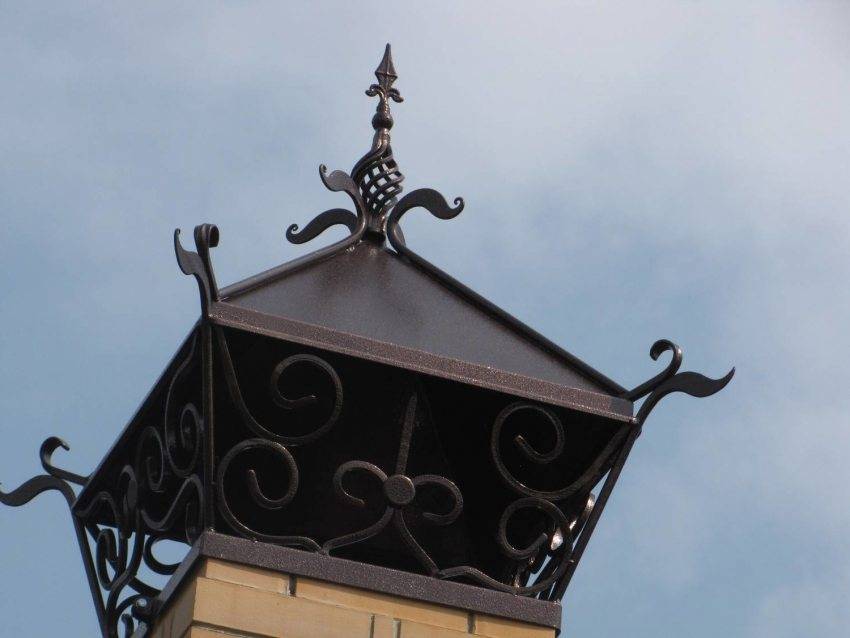

Дымники на кирпичные трубы и кованые колпаки на дымоход: особенности и цены

В интернете можно найти множество советов, как изготовить козырек на дымоход своими руками. Однако далеко не все хотят хлопотать об этом, и многие отдают предпочтение возможности приобрести уже готовое изделие.

Цены на колпаки для дымохода бывают самыми разнообразными, и купить дымник на трубу дымохода можно начиная от 700 рублей. При этом самый простой зонт на трубу дымохода купить будет стоить 300-400 рублей.

Если вы хотите купить дефлектор на трубу дымохода, который по-настоящему сможет стать украшением крыши, то придется потратить немало средств. Кованые дымники стоят от 7000 рублей и выше. Цена дымника на кирпичные трубы во многом зависит от его размеров, материала изготовления, а также сложности кованых элементов, которые бывают самыми разнообразными. Фото кованых дымников вы можете посмотреть на специализированных сайтах.

Кованый колпак на дымоход никогда не испортится и будет надежной защитой на протяжении многих лет

Еще один достаточно дорогой, но очень красивый вариант – дымник флюгер. Он бывает самых разнообразных форм и размеров, и при этом отлично заменяет простой зонт на трубу дымохода. Многие умельцы считают, что используя чертежи, флюгер на дымоход своими руками сделать вполне возможно. Однако это требует немалого мастерства. Стоимость готового варианта обойдется в сумму от 5000 рублей.

В зависимости от предпочтений, вы можете купить готовый козырек на трубу дымохода или заняться самостоятельным изготовлением колпака на дымоход. В любом случае нелишним будет посмотреть фото дымников, которые представлены в продаже, чтобы получить общее представление об их разнообразии и назначении.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

• провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
• придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;
• изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
• соединить полукруглый зонт и стойки с помощью заклепок;
• таким же образом скрепить стойки и основание. Более подробно на видео ниже.

После этого оголовок можно установить на трубу.

Четырехскатный колпак

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

ОБРАТИТЕ ВНИМАНИЕ!

Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Расчет

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Как изготовить устройство своими руками

В случае необходимости, можно сделать дефлектор на дымоход своими руками. Для этого понадобится заранее подготовить материалы:

• Оцинкованное железо;
• Нержавеющая сталь;
• Медь.

1. Нарисовать на картоне детальную схему основных элементов, из которых состоит колпак для дымохода: верхний и нижний стакан, крышка.
2. Перенести выкройку на металл.
3. Вырезать колпак для дымохода из металлического листа специальными ножницами.
4. Соединить элементы с помощью болтов, заклепок и сварки.
5. Вырезать из металлического листа тонкие полосы. Они будут использованы в качестве кронштейнов.
6. Закрепить колпак для дымохода кронштейнами снаружи.
7. Прикрепить сверху крышку.

Отличие дымника от флюгарки, зонта, оголовка и колпака

Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.

Флюгарка

Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.

Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.

Оголовок

Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.

Колпак

Колпак защищает и украшает саму горловину трубы. С ним соединяется верхняя часть. Колпак надевается на дымоход, а затем к нему крепят кронштейны защитного элемента.

Таким образом, каждый элемент имеет свое назначение, название и отличается по функциям.

Монтаж дымника на кирпичную трубу

При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.

ОСТОРОЖНО!

Крепление дымника должно быть максимально надежным и устойчивым к порывам сильного ветра.

Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.

Крепить верхушки труб можно:

• дюбелями с саморезами (если труба выполнена из облегченного кирпича);
• анкерами (если масса элемента значительна).

Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.

Монтаж дымника-флюгера

Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.

Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.

Последовательность выполнения работ по монтажу кованого дымника анкерами:

• по размеру трубы собрать фартуки в форме короба;
• изготовленный короб надеть на трубу;
• на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
• просверлить в коробе необходимые отверстия (8,5 мм);
• в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
• в отверстия установить анкеры;
• на короб надеть крышку с кронштейнами;
• по соответствию отверстий закрепить элементы болтами.

ВАЖНО!

Трубы под анкерные крепления должны быть выполнены из плотных (не пустотелых) материалов.

Иначе тяжелая конструкция дымника не будет прочно закреплена.

В разрезе

Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.

Аргументы против установки колпака

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу. Конденсат в дымоходеВывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.
Как устранить конденсат в дымоходе

Количество конденсата зависит от типа и характеристик топлива. Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует

Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Вывод. Решение об установке колпака принимайте с учетом вышеописанных факторов, они оказывают решающее влияние на показатели тяги и могут становиться причиной возникновения крайне опасных ситуаций.

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы
