Изготовление котла для бани своими руками

Как сделать котел в баню своими руками?

Изготовление самодельного нагревателя в баню начинается с подбора материала и инструмента. Для горизонтально расположенного обогревателя подойдёт двухсот литровая бочка из металла, имеющая толстые стенки. Для изготовления банного нагревателя в вертикальном исполнении подойдёт толстостенная металлическая труба, диаметром не менее полуметра и длиной не более метра.

Из инструментов потребуются:

• сварочный аппарат;
• болгарка.

Найти чертёж нужного агрегата в баню в век современных технологий совсем несложно, но не стоит забывать, что большинство из них сопровождается специфическими терминами, которые не всем известны. Но при должном внимании к вопросу разобраться можно и самостоятельно.

Самый простой вариант сделать нагревательное оборудование для бани своими руками – сварить его в горизонтальном положении. Работы проводятся в таком алгоритме:

• труба или бочка заглушаются с одной стороны;
• со второй стороны ставится дверца.

Таким образом получается топка, куда будут закладываться дрова. К топке приваривается колено для воды, а сверху устанавливается бак.

Труба дымохода приваривается сверху конструкции. Так холодная вода нагревается в колене, а уже нагревшаяся поступает в бак. Сбоку от трубы устанавливается полка с камнями – каменка.

Вертикальный вариант изготовления котлоагрегата для бани своими руками несколько сложнее. Целесообразно перед началом работы сделать чертёж – так и материал рассчитать удобнее, и в не ошибиться с размерами.

При вертикальном расположении котла можно бак для воды расположить прямо в нагревателе, просто разделив его на две части. Это делается привариванием внутри агрегата ещё одной заглушки. Для изготовления котла для бани данного типа следует использовать наиболее толстостенную трубу или бочку – это увеличит срок службы нагревательной конструкции.

В трубе желательно сделать заслонку, что гарантирует сохранение тепла на большее время. Каменку можно расположить между баком и топкой. Выходить из нагревательного прибора должна металлическая труба дымохода, а вот сверху она может быть асбестовой. Такой симбиоз металлов наиболее правилен в плане противопожарной безопасности. Как правило, в месте соединения асбеста и металла и ставится заслонка.

При создании отопительной системы для бани своими руками именно дымоходу стоит уделить особое внимание, поскольку при его неправильном расположении существует не только вероятность возгорания, но и задымления или поступления в помещение угарного газа. Вокруг готового и установленного в бане котла вам предстоит своими руками смастерить кирпичный короб

В нём обязательно должны быть вентиляционные отверстия, их располагают внизу. Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом

Вокруг готового и установленного в бане котла вам предстоит своими руками смастерить кирпичный короб. В нём обязательно должны быть вентиляционные отверстия, их располагают внизу. Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом.

Виды котлов для бань

Следует сказать, что конструкции могут дифференцироваться в зависимости от используемого топлива:

1. Твердотопливные установки, которые работают на угле, торфе, дровах и других аналогичных видах горючего;
2. Электрические котлы – наиболее безопасные конструкции, так как у них значительно ниже вероятность возникновения возгорания. К тому же у таких установок есть главное преимущество по сравнению с другими – нет необходимости следить за тем, чтобы не закончилось горючее. Достаточно просто воткнуть прибор в розетку и включить его;
3. Газовые котлы тоже вполне экономичные, к тому же выпускаются такие конструкции в сборке с баком для воды. Главное в этом случае грамотно рассчитать мощность установки;
4. Жидкотопливные котлы функционируют на отработанном масле, керосине, солярке и иных текучих видах горючего.

Выбирая материал, из которого будет сделан котел, также следует учитывать определенные моменты. К примеру, чугунные котлы не подойдут для установки непосредственно в парной, так как вследствие повышенной влажности они могут попросту лопнуть. Для них придется изготавливать отдельное помещение, что в условиях обыкновенной бани не слишком целесообразно.

В связи с этим, непосредственно в парной лучше всего ставить котлы, выполненные из следующих материалов:

1. Металл;
2. Кирпич;
3. Металл, обложенный кирпичом.

Если говорить о традиции, то в банях строили кирпичные печи больших размеров, однако сейчас за счет современных технологий сегодня можно соорудить котел небольшого размера, особенно, при использовании металла. Стоит сказать, что далеко не каждый человек в состоянии приобрести котел, произведенных на заводе, поэтому можно сделать его самостоятельно.

Следует определиться с горючим, которое будет использоваться в котле. Газовые и электрические установки самостоятельно собирать не следует – такие установки приобретаются уже в готовом виде. Самодельные аналогичные котлы ни электрики, ни газовики не разрешат устанавливать самому, так как это может привести к возникновению аварийной ситуации. Проще всего сделать котел, работающий на твердом топливе.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

• Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
• Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
• Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
• Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Советы профессионалов

Постараемся дать несколько практических советов по выбору конкретной марки отопительного котла.

1. Не всегда высокая стоимость котла соответствует столь же высокому качеству. Более того, чем больше котел имеет различных дополнительных устройств, тем менее он надежен. Это закон механики, нужно его соблюдать.

   И еще. Выход из строя одного устройства может нарушить работоспособность всего котла, на ремонт понадобится много времени и финансовых средств. Вывод. Не гонитесь за ценой, внимательно изучайте эксплуатационные характеристики агрегата.

2. Перед покупкой определитесь, какую именно парную вы желаете иметь. Финскую с сухим и очень горячим воздухом, русскую с большой влажностью и невысокой температурой или что-то среднее. Точно зная свои предпочтения, можно выбирать котел в зависимости от максимальной температуры нагрева воздуха, величины каменки и места ее расположения.

3. Как долго будет использоваться парная. Этот показатель играет важную роль во время выбора теплоемкости конструкций котла, способа горения дров, линейных размеров топки и т. д. Если вся банная процедура будет продолжаться примерно один час – можно приобрести более дешевый и маломощный котел. Если у вас моется много друзей и это отнимает достаточное количество времени – приобретайте солидные котлы с большим запасом мощности.

4. Сколько помещений должен отапливать котел. Только парную, парную и душевую или все дополнительные помещения большой бани? Для обогрева одной парной нужен самый простой тип котла, для одновременного отопления дополнительных помещений понадобится агрегат с возможностью монтажа отопительной системы.

Настоятельно рекомендуем продумать все вопросы с котлами еще на стадии создания проекта бани, привлечь к этому грамотных профессиональных специалистов или строителей с большим практическим опытом выполнения подобных работ.

Немного о дымоходе

Если вы покупаете газовый котел Конорд, то сразу же встает вопрос о том, чтобы создать дымоход. Стоит отметить, что теплогенераторы с привычными высокими дымоходами теперь имеют альтернативу. Вместо них можно использовать котлы с принудительным (при помощи специальных вентиляторов) удалением продуктов сгорания.

Им требуется совсем коротенький дымоход, который называется коаксильным. Для него требуется сделать всего лишь небольшое отверстие в стене дома. По внутренней трубе дымохода сгораемые продукты выходят на улицу при помощи вентилятора, а по внешней происходит поступление воздуха. Стоимость такой трубы намного ниже той, которая потребовалась бы при возведении обычного дымохода. При этом такими котлами сжигается кислород в помещении и не требуется дополнительный приток воздуха для того, чтобы поддержать процесс сгорания.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Название камня	Описание
Жаркий лед (белый кварц)	Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
Жадеит	Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
Талькохлорит	Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабаз	Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
Серпентинит	Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
Дунит	Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
Нефрит	Проведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучная	Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Изготовление топки печи

В основном дверцы покупают предварительно и уже в готовом виде. Так как сделать их самостоятельно очень сложно. Также приобретают и решетки. Для создания самой топки понадобится труба, длина которой должна быть не менее 2 метров.

Параметры толщины допускаются от 5 мм, но лучше ставить все-таки 10 мм, так как и надежнее и дольше прослужит. Ее разделяют на две части.

Далее непосредственно в самой трубе прорезается небольшой отверстие. Ширина его будет 0,2 м, длина — 0,5 м. После чего с помощью сварочного аппарата прикрепляется пластина из металла, на которой будет располагаться колосник. Его желательно купить заранее.

Изготовление котла для бани своими руками — процесс изготовления

Чтобы организовать строительство бани с красивой отделкой интерьера, обшивкой заграничным сайдингом и умной системой-автомат отопления, необходимо много денег. Хорошо, если запланированного бюджета достаточно, но что делать, когда котельная уже построена, а дорогой котел установить невозможно? Решение проблемы есть, и оно, как окажется, стоит намного меньше денег, чем импортная техника. Оказывается, котел можно соорудить самостоятельно при помощи металлической бочки, трубы и листов. Конечно, здесь не будет никакой автоматизации, да и зачем она? Все получится на высоте, качественно, дешево и сердито.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Монтаж различных видов пластиковых труб для линий водопровода своими руками

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

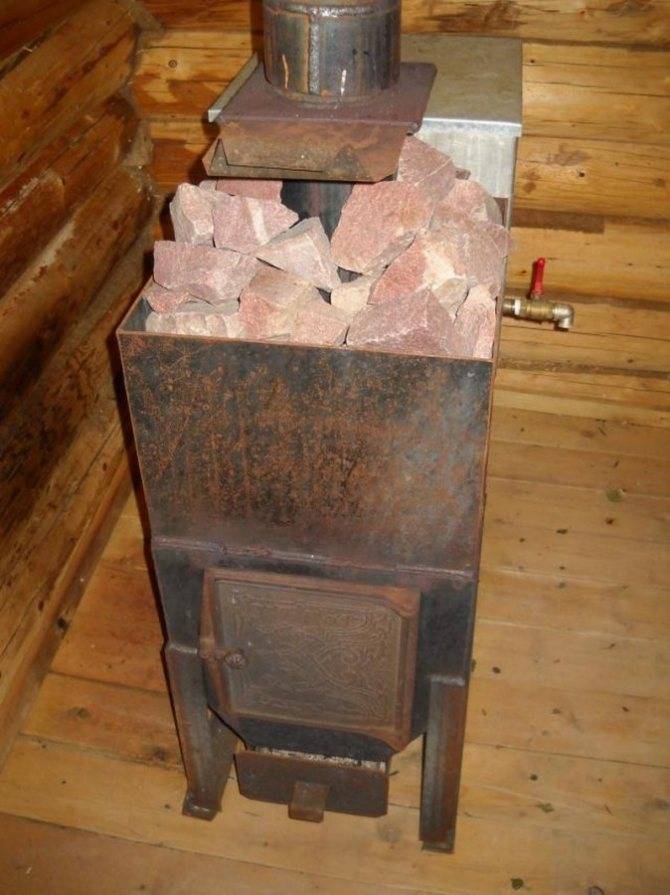

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Функции трехходового крана под прибор для измерения давления (манометра)

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

• газовые агрегаты;
• электрические;
• работающие на твёрдом топливе;
• пиролизные;
• работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Если ни того ни другого нет, придется сваривать заготовку самостоятельно

Для этого важно обладать хотя бы минимальными навыками и оборудованием для сварки. Чтобы сделать корпус для банного котла, необходимо сварить несколько металлических листов

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

• короб с перегородками;
• бак для воды ( подойдет нержавеющая или оцинкованная сталь);
• дверцу:
• дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

Из инструментов необходимо взять:

• болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
• сварочную технику.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

• Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
• Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
• Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
• Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
• Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

• Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
• Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
• Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Как сделать электрический котел для бани своими руками

Комнаты отдыха или душевые в больших банях могут использоваться не только по субботам или воскресеньям, в них можно принимать гостей или мыться в любой день недели. Топить банную печь для таких случаев или не хочется, или нет возможности. Что делать? Изготовить отельное отопление этих помещений при помощи электрического котла. Его, кстати, можно подключить к системе удаленного управления и при выезде из города включать при помощи мобильного телефона или компьютера. За время пребывания в пути помещения прогреются до комфортных температур. Единственное условие – электрические сети и предохранительная арматура должна держать мощность не менее 10 кВт.

Упрощенный электрический котел

Почему мы рекомендуем изготовить котел самостоятельно, а не приобретать готовый? Заводские агрегаты стоят очень дорого, на них установлено большое количество сложного дополнительного оборудования, ремонтировать которое невозможно. Кроме того, большие габариты котлов промышленного изготовления значительно ограничивают варианты их установки. Мы рассмотрим изготовления упрощенного котла, при желании его всегда можно оборудовать электронной аппаратурой для дистанционного управления.

Есть второй вариант – котлы можно увеличивать по мощности. Принципиальной разницы между ними нет. Конструкция позволяет добавлять тэны без больших усилий. Количество нагревателей ограничивается только максимально возможной нагрузкой электрических сетей. Регулирование мощности позволяет регулировать температуру внутренних помещений в более широких пределах.

Регулируемый электрический котел

Тэны устанавливаются каждый в отдельную трубу и последовательно соединяются между собой.

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.
