Котел на дровах — возвращение

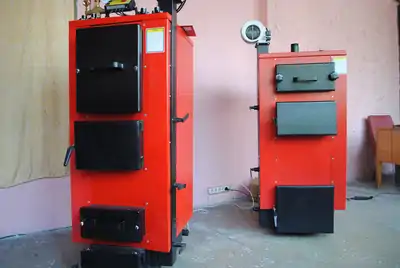

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

• стальные;
• чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

• с ручной загрузкой топлива;
• с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Основные виды печей с функциями варки и отопления помещения

Производителями сегодня выпускаются разные виды печей: с простым строением (по типу старомодной буржуйки), устроенных по принципу длительного горения и с водяным контуром. Покупая прибор, нужно определиться, какой именно вид подойдет лучше всего для конкретного дачного домика.

Печь с простым строением топки

Самый простой и доступный вариант печи для отопления помещений объемом до 90—95 куб. метров дровами или брикетами. У этого отопительного прибора есть свое торговое название — «Гном», запомните его, продавец сразу поймет, что вам нужно.

Компактная печка «Гном» с одним варочным отверстием

Выполнена конструкция из высококачественной стали, а варочная панель — из чугуна. Она имеет одну открывающуюся конфорку. В печи устроено две камеры — топочная и поддувальная, первая из которых имеет стальную сплошную дверцу, а поддувальная выполнена в виде небольшого выдвижного стального ящика. Колосник также изготовлен из стали.

Она же — на чертеже с размерами

Данная отопительная печь покрыта жаростойкой краской и имеет аккуратный внешний вид. Компактный корпус позволяет разместить печь даже в самом небольшом помещении.

Недостатком печи упрощенного строения можно считать то, что корпус быстро остывает, так как горячий воздух при сгорании топлива сразу же угодит в трубу, не задерживаясь внутри. Поэтому топливо придется подбрасывать в топку довольно часто, а если домик плохо утеплен, значит, и он будет быстро выхолаживаться, и на топливе сэкономить не удастся.

Кроме этого недостатком можно считать наличие лишь одной конфорки для приготовления пищи, варить борщ и одновременно поставить чайник уже не удастся!

Отопительно-варочные печи с контуром водяного отопления

Если дачный дом имеет большую площадь и несколько комнат, можно приобрести печь с водяным контуром. Но в этом случае, придется приобрести и смонтировать систему отопления из радиаторов и труб.

Печь с водяным контуром

Установленная система заполняется водой, и она, циркулируя внутри, проходит через теплообменник растопленной печи. Теплоноситель нагревается и передает тепло не в одну комнату, а везде, где установлены радиаторы. Конструкция такой отопительно-варочной печи рассчитана таким образом, чтобы создать эффект длительного горения, поэтому тепло будет сохраняться долгое время.

Принципиальная схема таких печей

В печах установлена автоматика, которая поддерживает температуру, и при нагревании теплоносителя до установленного максимума прекращает циркуляцию. При остывании воды в системе, автоматика вновь запускает ее движение через горячую печь.

Отличные варианты отопительно-варочных печей с функцией длительного горения

Печи длительного горения отличаются от простых конструкций тем, что сжигание топлива начинается сверху, и постепенно опускается вниз.

Стальная печь длительного горения

В этих печах как бы происходит двойное сгорание, поэтому в комнату отдается большее количества тепла. Так, первичный обогрев происходит непосредственно от сгорания топлива. Вторая «волна тепла» получается от сгорания (дожига) газов, который выделяет древесина при горении. Образование горячего газа, состоящего из метана, водорода и оксида углерода, возникает при попадании в топку требуемого количества кислорода. Дрова не горят интенсивно, а медленно тлеют, постепенно отдавая тепло, поэтому одной закладки дров будет достаточно, чтобы отапливать комнату в течение восьми-двенадцати часов.

устройство печи длительного горения

Дополнительная камера, где происходит сгорание газа, в некоторых моделях расположена над топкой, а в других — под ней. Благодаря ей печь нагревается полностью, и температура поддерживается длительный период.

Наверное, именно этот вид печи является оптимальным экономным вариантом, не требующим сложных и затратным монтажных работ по прокладке системы отопления. Затопив такую печь с вечера, можно быть уверенны, что тепло в комнате сохранится до утра.

Применяйте подовое горение (если возможно)

Существует два способа горения дров: колосниковое (нижнее) и подовое (верхнее горение).

Нижнее горение – традиционное, когда воздух на дрова поступает снизу и пламя постепенно движется вверх. При верхнем горении воздух на дрова подают сверху, огонь также горит наверху и постепенно опускается вниз.

При подовом горении внизу уложены самые крупные бревна, а сверху кладут бумагу и дрова поменьше.

1. Увеличивается полнота сгорания дров, за счет чего они выделяют больше тепла.
2. Вы уменьшаете выделение летучих веществ, которые загрязняют дымоход сажей.
3. Это более экологически чистый способ горения.

Как это сделать

Для подового горения дрова складывают пирамидой: вниз кладут самые больше поленья, а наверх поменьше. На самом верху поджигают щепки и бумагу.

Пока горят щепки и бумага, топка прогревается. Затем пламя начинает опускаться вниз и поджигать основные дрова. К этому моменту температура горения и сила пламени достаточны, чтобы начали сгорать летучие вещества, входящие в состав древесины. За счет полноты сгорания дрова выделяют больше тепла, а за счет равномерного горения – горят долго и экономно.

Виды твердотопливных котлов

Твердотопливные котлы делятся на несколько групп. Они различаются по типу применяемого топлива (гранулы, уголь, дрова, торф), способу его подачи (автоматическая загрузка или ручная) и по конструкции, определяющей метод и соответствующее время горения. С типом применяемого топлива все, более или менее, ясно. А про котлы, которые различаются по способу подачи топлива, скажем несколько слов.

Твердотопливные котлы с ручной загрузкой

Они, в свою очередь, различны по способу сжигания топлива:

Котлы долгого горения циклического типа. В этих агрегатах используется запатентованный способ верхнего горения топлива. Оно происходит не как обычно снизу вверх, а наоборот — сверху и вниз. Область горения по мере сжигания топлива перемещается ниже. Автоматическая телескопическая система подачи воздуха доставляет его в зону горения. Конструктивное решение этих котлов достаточно оригинальное, простое и надежное. Существуют котлы, длительность работы которых при единичной закладки топлива может достигать на дровах 70 часов, а на угле 7 суток.

Пиролизные (газогенераторные) котлы. Режим длительного горения в этих устройствах достигается за счет особого, пиролизного, метода сжигания древесного газа. Газ выделяется из дров в условиях высокой температуры и недостатка кислорода. Такой способ сжигания позволяет избежать образования сажи, дает минимальное остаточное количество золы и обеспечивает почти полное сгорание топлива. Время работы такого котла от единичной закладки дров составляет 8—10 часов, но пиролизные котлы обладают рядом своих преимуществ.

Пеллетные котлы с автоматической подачей топлива

В таких агрегатах длительное горение без вмешательства человека достигается благодаря использованию пеллет — гранулированного топлива. Эти биогранулы засыпают в бункер. А подача их в зону горения осуществляется по мере необходимости автоматически, что в сочетании с автоподжигом и регулировкой температуры дает возможность получать максимально автоматизированный процесс обогрева. В результате к котлу можно не подходить неделями. Пеллеты производят из отходов, которые мелко измельчают и прессуют. Их источниками служат стружки, опилки и тому подобное, скорлупа орехов, лузга семечек, косточки, жмых и так далее. При необходимости, когда пеллеты отсутствуют, можно топить подобные котлы углем и дровами. Пеллетные устройства получили достаточно широкое применение и их, как правило, выделяют в самостоятельный вид.

Производители, признанные лучшими

Непростой выбор обозначен достаточным количеством предлагаемого ассортимента. Выпускают такую продукцию соответствующего качества многие страны.

Цена на котел на дровах составляет от восьми тысяч ста рублей и варьируется в зависимости от того, какой страной был произведен конкретный агрегат.

Если обратится к рейтингу, то:

• Лидируют котлы немецкого производства с полной автоматизацией и большой экономией в потреблении топлива;
• Котлы из Австрии во многих отношениях идентичны им, включая систему безопасности со многими уровнями;
• Котлы чешские, где отдельны марки чрезвычайно популярны, благодаря возможности работать не только на древесных породах;
• Латвийские котлы, оцененные россиянами по показателям качества и теплоэффективности, которые позволяют функционировать на протяжении двух дней от одной закладки;
• В российских котлах после дополнительной доработки, появились все необходимые показатели, так что их популярность сильно возросла за последнее время.

3 Правила выбора

Перед тем как выбрать дровяной котел, нужно рассчитать необходимую мощность. Сделать это довольно просто, так как для обогрева 100 м² требуется устройство мощностью около 10 кВт. Такой показатель подходит для жилья в средней полосе и для помещений с хорошим утеплением.

Если же дом находится в суровой климатической зоне, то нужно подбирать устройство с мощностью 30—35%. Кроме этого, нужно учитывать, что в межсезонье агрегат работает не в полную силу, а значит, стоит покупать модель, имеющую широкий диапазон действия. При выборе котла стоит также присмотреться к материалу, из которого он изготовлен:

• стальные приборы имеют небольшой вес и простую конструкцию топки, дымовой канал у них довольно длинный, что обеспечивает качественный нагрев теплоносителя;
• устройства из чугуна имеют относительно короткий дымовой канал, ребристую поверхность и большую площадь теплообмена.

Кроме этого, конструкция должна быть обязательно оснащена системой аварийного охлаждения, в таком случае можно не бояться, что вода закипит, и котел перегреется. Также желательно приобретать устройство с защитой от ожогов, особенно если в доме есть маленькие дети. Лучше всего приобретать модели, которые оборудованы теплоизолированными ручками топки, защитными кожухами и решетками. Все греющиеся плоскости должны быть покрыты теплоизоляционным материалом.

Правила эксплуатации

В отопительный контур заливают подготовленную (обессоленную) воду, не образующую накипи.

КПД котла является наибольшим, когда он работает в режиме номинальной мощности. Чтобы при небольших морозах производительность не приходилось уменьшать, в систему встраивают теплоаккумулятор.

Выбор топлива

В угольные котлы можно загружать горючее всех видов.

В дровяные — только следующие материалы:

• древесину;
• торф;
• брикеты;
• пеллеты.

Дрова – самый дешевый вид топлива.

Список допустимых видов топлива с указанием размеров поленьев и фракции угля приведен в инструкции к прибору. На выбор материала влияет и стоимость. Дрова обходятся дешевле всего, пеллеты — в 1,5 раза дороже, уголь — в 3 раза.

Частота использования

Зимой в домах с постоянным проживанием людей котел твердотопливный с водяным контуром работает непрерывно. При потеплении или в межсезонье закладывают меньше горючего или ограничивают поступление воздуха в топку, чтобы снизить мощность.

В следующие периоды агрегат запускают только при похолодании:

• в конце весны;
• летом;
• в начале осени.

Безопасность

Для предотвращения аварий и возгораний пользователь делает следующее:

1. Размещает в котельной на видном месте средства пожаротушения.
2. Регулярно очищает от сажи камеры отопителя и дымоход.
3. Не хранит в одном помещении с прибором легковоспламеняемые вещества.
4. Регулярно проверяет предохранительный клапан на работоспособность.
5. Перед тем как надолго оставить дом зимой, сливает жидкость из отопительного контура во избежание ее замерзания с последующим разрушением деталей трубопровода.

Для предотвращения аварий нужно регулярно чистить дымоход.

Стены вблизи отопителя покрывают огнестойкой штукатуркой из вермикулита, пол в радиусе 1,2 м от центра дверцы топки — настилом из стали толщиной 1,2 мм на подушке из базальтового картона.

Розжиг угля в пиролизных котлах на естественной тяге

1. Открывают дверку жаровой камеры.
2. Открывают дверку зольной камеры под углом 45° по отношению к передней стенке отопительного устройства.
3. Полностью открывают дроссель (заслонку) дымохода. Благодаря этому тяга будет максимальной.
4. Ставят бумагу на колосники, а на бумагу – щепу. Поджигают бумагу.
5. На маленький огонек ставят мелкие дрова. Их расход будет малым. Закрывают дверку топки.
6. Когда дрова разгорелись, открывают топочную дверку, засыпают углем треть топки и закрывают дверцу.
7. После возгорания всего горючего открывают топку и досыпают уголь. Им заполняют топку по верхний уровень топочной дверки. Если используется некачественный уголь, он может коксоваться. Избежать этого можно, перемешивая горючее (это очень неудобно) или укладывая слой дров, затем слой угля, снова дров и угля. Во втором случае расход угля уменьшится, а расход дров увеличится.
8. Зольную дверку прикрывают наполовину. Если при таком ее положении дым будет выходить через поддувало, то его нужно прикрыть. Полностью закрывать нельзя.
9. Как только теплоноситель в системе стал достаточно теплым, поддувало прикрывают так, чтобы оставался зазор, равный 2-5 мм.
10. Наполовину закрывают дроссель в дымоходе. Такое положение дросселя и поддувала будет способствовать наиболее эффективному рабочему режиму твердотопливного устройства. В этом режиме прибор должен работать до тех пор, пока не сгорит 9/10 загруженного объема угля.
11. Когда 9/10 топлива сгорели, можно открыть поддувало на 5 мм. Далее ждать пока не сгорит уголь или добавить новый.
12. Перед добавлением угля дроссель открывают полностью. Также приоткрывают поддувало и ждут 2-3 минуты. Увеличенная тяга вытянет дым из топочной камеры, из-за чего при открытии дверки топки в комнату будет поступать меньшее количество дыма. Затем дверку открывают и добавляют уголь с дровами. Количество топлива берут из расчета того, сколько времени будет топиться котел. Дверку закрывают.
13. Следующие действия зависят от того, сколько угля и дров (другого топлива) было догружено. Если загруженный объем больше в три раза по сравнению с объемом горючего, которое было в топке, то поддувало открывают под углом 30-45° на 5-10 минут. После начала тления горючего поддувало возвращают в положение, при котором образуется 2-5-мм. зазор.
14. В случае догрузки такого объема угля, который составляет менее половины камеры, любые регулирующие действия и расчеты являются ненужны.

Новое топливо можно подкладывать практически в любой момент. Как только оно перестало тлеть, огонь тухнет и внизу топки образуется пепел. Его следует убирать раз в 10 дней.

Регулировка температуры твердотопливного котла

Эффективность работы системы отопления зависит от равномерной подачи температуры. И если в газовых и жидкотопливных котлах этот вопрос решён непрерывной подачей топлива, то в твердотопливных котлах такой возможности нет. Да и само твёрдое топливо при сгорании отдаёт температуру неравномерно: в начале и конце сжигания порции дров — меньше, в середине процесса — больше.

Частично решить эту проблему помогает система регулировки интенсивности горения топлива, то есть подачи воздуха, необходимого для горения.

Термостатический регулятор тяги

Дверки котла имеют уплотнители, поэтому воздух под колосники поступает через нижнюю заслонку. Величину открытия этой поддувальной заслонки регулирует термостатический регулятор тяги.

Термостатический регулятор тяги. Фото с сайта cotlix.com

На нём выставляется необходимая температура, а сам регулятор механически (цепочкой) соединён с дверкой поддувала. Если температура недостаточна, регулятор приоткрывает поддувальную дверку, если велика — закрывает.

Нужно понимать, что твердотопливный котёл — весьма инертное устройство, а регулятор тяги управляет процессом горения с большой погрешностью. Поэтому и вся система отопления должна быть спроектирована с учётом этой особенности.

Вентилятор и контроллер

Более плавная регулировка процесса горения возможна при помощи вентилятора, нагнетающего в топку заданное количество воздуха. Количество оборотов лопастей прибора регулируется контроллером, учитывающим показания термодатчика, и значением выставленной пользователем температуры.

Шибер

Шибер — это заслонка на дымоходе, иначе называется дроссель. Шибер устанавливается после котла и перекрывает канал дымохода. Нужно его устанавливать или нет — зависит от модели оборудования. Некоторые разновидности котлов снабжены заслонкой штатно, в других случаях производители могут рекомендовать установить заслонку в дымоходе дополнительно.

Шибер позволяет увеличить КПД отопительного прибора, частично перекрывая дымоход и уменьшая скорость отведения нагретых продуктов сгорания. На какую величину открывать или закрывать заслонку, можно определить только опытным путём, потому что это зависит от температуры воздуха на улице, влажности, атмосферного давления, направления и силы ветра.

Правильно подобранное отопительное оборудование, а главное — эффективное его использование принесёт в дом тепло, а от хозяев потребуется только дополнить его домашним уютом.

Как работает прибор

Для сжигания дров и древесных отходов лучше использовать принцип верхнего горения. Конструкция такого котла проста и позволяет добиться феноменальных результатов длительности и эффективности.

Фото 1. Схема дровяного котла длительного горения. Прогорание дров происходит сверху вниз.

Принцип работы состоит в подаче воздуха не снизу, через колосники, а сверху — через специальный воздуховод. Топливо горит не по всей массе закладки, а порционно сверху вниз. Дрова, которые находятся ниже зоны горения, имеют комнатную температуру! Горение в зоне подачи воздуха происходит в максимальном режиме, что позволяет получить полное сгорание дров.

Твердотопливный котёл верхнего горения состоит из следующих деталей:

1. Корпус. Большинство имеют цилиндрическую форму. Корпус состоит из цилиндра закладки, водяной рубашки и верхней утеплённой части. В корпусе установлены герметичные двери для закладки топлива вверху и зольная дверца внизу.
2. Подвижная камера сгорания. Напоминает своей формой «блин» или «паук». Суть состоит в распределении воздуха по поверхности дров и поддержании горения. Блин, как правило, массивный во время работы раскаляется и выступает своего рода «маховиком» — делает горение более ровным.
3. Телескопический воздуховод. Через него поступает воздух к «блину». Состоит из нескольких колен, которые собираются тросом. Внизу закреплён «блин», вверху — регулятор количества воздуха.

1. Вторичная камера сгорания. Есть далеко не во всех котлах такого типа. Находиться в верхней части котла или в верхней части первичной камеры. Вторичная камера нужна для дожига несгоревших пиролизных газов.
2. Теплообменник. В его роли выступает корпус и дополнительные рёбра в верхней части котла. Эффективность теплосъема напрямую зависит от чистоты поверхностей.
3. Автоматика управления. Монтируется на корпусе, бывает механической или электронной. Механическая будет поддерживать заданную температуру теплоносителя на протяжении всего времени горения, электронная способна изменять температуру в зависимости от времени суток и заданной программы.

Необычность конструкции топки верхнего горения вызывает большое количество споров. Но опыт эксплуатации показывает, что он отлично выполняет свои функции. Этот котёл отличается от традиционных и внешним видом, и устройством, и принципом работы.

Двухконтурные твердотопливные котлы

Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.

Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.

На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.

Эти агрегаты производят двух видов:

• со встроенным в прибор бойлером;
• со встроенным змеевиком.

Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.

Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.

В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.

Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.

Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.

У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.

Схема твердотопливного котла включает в себя следующее:

• регулятор тяги;
• камера сгорания и подогрева; зона горения;
• заслонка;
• телескопная труба;
• распределитель воздуха.

В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.

Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.

Двухконтурный котел создается из стали либо чугуна.

Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.

Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью. Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную

Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.

У стального аналога есть множество особенностей.

Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы.

Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

1. Слесарный набор (разводные, рожковые, накидные ключи).
2. Строительный уровень.
3. Дисковая пила.
4. Отвертка и набор насадок.
5. Маркер.
6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

• Муфта стальная (3 штуки).
• Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
• Металлическая труба для подключения котла.
• Герметик (огнеупорный).
• Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.



















2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.

1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

2. Освободите новый котел от заводской упаковки.
3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Виды котлов на дровах

Все котлы длительного горения на дровах подразделяются на два основных вида:

1. С верхним горением.

2. Пиролизные.

В отопительных котлах первого типа направление пламени и вывод газов ориентированы сверху вниз. Конструктивно это высокая топка с теплообменником посередине. При загрузке в нее закладывается большой объем дров, которые затем поджигаются сверху.

А дальше в результате медленного горения поленья постепенно опускаются на дно в виде небольшой горки золы. Воздушная тяга в таком котле обычно естественная. Но есть и модели с вентиляторами принудительной подкачки воздуха в топку.

Схема обычного твердотопливного и пиролизного котла

Отопительные дровяные котлы второго вида разделены внутри на две смежных камеры горения. В начальной происходит образование пиролизного газа из тлеющей древесины, а во вторичной его сжигание для получения тепла. Теплоноситель для батарей отопления дома здесь нагревается как раз во второй топке. КПД установок в обоих случаях достигает 90–100%.

Различные виды твердого топлива

Помимо дров многие модели рассматриваемых котлов также рассчитаны на сжигание торфа, древесных пеллет и даже угля. Однако класть в них, например, рубероид, тряпки в бензине или иной материал для быстрого розжига нельзя. Древесина должна медленно тлеть, а не гореть.

Многотопливные дровяные котлы отопления позволяют использовать разные типы горючего по мере необходимости. Но стоят они дороже. Печи длительного горения вообще оборудование дорогостоящее. Это их главный недостаток.

Что такое — котёл Холмова?

Котлы Холмова – это твердотопливные устройства длительного горения. Их конструкция имеет две вертикальные камеры. Первая шахта, побольше, необходима для топливной закладки и процесса горения. Сжигание топлива осуществляется только в закрытом пространстве в нижней части закладки, из-за этого агрегат ещё называют котлом шахтного типа с нижним горением. Вторая шахта, что поменьше, дожигает топливные газы. К тому же в ней находится теплообменник, и именно здесь вода для отопительной системы подогревается с наибольшей силой.

Шахтный котёл функционирует на различном твёрдом топливе. Производится котёл мощностью 10, 12, 25 кВт. Полная загрузка топки обеспечивает обогрев помещения агрегатом в среднем 12-16 часов. Изготавливаются зависимые и независимые агрегаты.

3 Правила выбора

Перед тем как выбрать дровяной котел, нужно рассчитать необходимую мощность. Сделать это довольно просто, так как для обогрева 100 м² требуется устройство мощностью около 10 кВт. Такой показатель подходит для жилья в средней полосе и для помещений с хорошим утеплением.

Если же дом находится в суровой климатической зоне, то нужно подбирать устройство с мощностью 30—35%. Кроме этого, нужно учитывать, что в межсезонье агрегат работает не в полную силу, а значит, стоит покупать модель, имеющую широкий диапазон действия. При выборе котла стоит также присмотреться к материалу, из которого он изготовлен:

• стальные приборы имеют небольшой вес и простую конструкцию топки, дымовой канал у них довольно длинный, что обеспечивает качественный нагрев теплоносителя;
• устройства из чугуна имеют относительно короткий дымовой канал, ребристую поверхность и большую площадь теплообмена.

Кроме этого, конструкция должна быть обязательно оснащена системой аварийного охлаждения, в таком случае можно не бояться, что вода закипит, и котел перегреется. Также желательно приобретать устройство с защитой от ожогов, особенно если в доме есть маленькие дети. Лучше всего приобретать модели, которые оборудованы теплоизолированными ручками топки, защитными кожухами и решетками. Все греющиеся плоскости должны быть покрыты теплоизоляционным материалом.

Вывод продуктов горения

Последние внедренные способы экономии касаются этого пункта. Логика решения – если на выходе из дымохода температура продуктов сгорания была 200-250 °С, то почему не использовать их для подогрева теплоносителя? Для этого на пути отработанных газов устанавливают дополнительные теплообменники из стали или чугуна (с большой инерцией нагревания).

Дополнительно идет работа по извлечению теплоты из испаренной воды, полученной в результате реакции горения – это делают «конденсационные» котлы, которые ставят рекорды в плане КПД – температура выбрасываемых газов около 50 °С, а количество используемой по назначению теплоты достигает 98%.
