Котел на отработанном масле с водяным контуром

Газовое отопление в гараже

Чрезвычайно практичная отопительная система, позволяющая очень быстро прогревать гараж и поддерживать нужную температуру в течении определенного промежутка времени.

Газовая тепловая пушка

Современные газовые теплогенераторы могут быть использованы как отопительная система. Они функционируют как на метане, так и на жидкой смеси бутана и пропана.

Важный фактор, который нужно учитывать – сделанная своими руками такая отопительная батарея в гараж подобного типа, нуждается в определенных условиях.

Например, шкаф, в котором размещена батарея, при сильном падении температуры, должен быть обязательно утеплен. По-другому подобная система не сможет просто функционировать. Важный недостаток подобной системы — ее обширные размеры, что затруднит ее монтаж в гараж небольших размеров.

Доступность —  главный плюс газовой отопительной системы для гаража. Сам монтаж и топливо для системы имеют бюджетную стоимость. Помимо прочего, есть возможность установки в любом, самом подходящем месте в гараже.

Правила безопасности

При использовании отработанного масла для отопления рекомендуется соблюдать правила безопасности:

​

• нельзя располагать источник рядом со стенами, отделанными легковоспламеняющимися материалами;
• запрещено использовать для розжига масла легковоспламеняющиеся средства, поскольку это приведет к воспламенению и как следствие — случится пожар;
• агрегат не ставят на пол, застеленный линолеумом, ковром или другим покрытием;
• печь нельзя тушить, поэтому перед ее использованием, точно высчитывается время работы и количество горючего;
• нельзя, чтобы в масле присутствовала вода, тосол и любая другая жидкость.

Отработанное масло — самый дешевый вид топлива. Этим и объясняется повышенный спрос на этот продукт.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Лучшие котлы на отработанном масле

Сейчас на рынке присутствует несколько моделей обогревателей на отработке. Для корректного выбора следует рассмотреть обзор каждого из них более подробно.

Danvex B-30

Отопительный котел финского производства для небольших площадей (дома, маленького склада).

Камера сгорания производится из стали, имеется цифровая панель для регулирования работы горелки.

Характеристики:

• размер — 625*585*995 мм;
• КПД — 88%;
• диаметр дымохода — 200 мм;
• расход топлива — 5,6 л в час;
• потребляемая мощность — 62,6 кВт.
• объем теплоносителя в рубашке — 72 л.

Danvex B-30 — котел финского производства.

«ГеККОН 50»

Пиролизная модель отечественного изготовления, использующая для топлива большинство типов жидких углеводородов (дизельное топливо, керосин, нефть, мазут, масло). Вязкость и качество горючего не основополагающий показатель, предварительный подогрев и фильтрация не нужны.

Характеристики:

• вес — 160 кг;
• размер — 460*660*950 мм;
• рабочее напряжение — 220 В;
• температурный предел — 95°С;
• расход топлива — 2-5 л в час;
• потребляемая мощность — 100 Вт.

Nortec B70 WB 40

Отечественный вариант финской модели с теплообменником из стали, большими габаритами и заниженными функциональными органами управления, но с более доступной ценой. Мощность 40 кВт, обладает полноценным топливным узлом, состоящим из насоса, фильтра и бака, входящих в комплект.

Nortec B70 WB 40 — отечественный котел.

Работает на сырой нефти, печном топливе, мазуте.

«Тепламос НТ-100»

Отечественное производство, полная комплектация, двухконтурный, т.е. отапливает помещение и поддерживает горячее водоснабжение. Имеет пульт управления, в который входят термостат, термогидрометр, включатель, аварийный термостат.

Наружная часть конструкции покрыта порошковой краской для защиты от коррозии, корпус теплоизолирован стекловатой высокой плотности. Благодаря наличию дверцы техобслуживание камеры сгорания проводится без съема горелки.

Характеристики:

• вес — 257 кг;
• размер — 1140*750*1180 мм;
• диаметр дымохода — 200 мм;
• температурный предел — 95°С;
• расход топлива — 6 л в час;
• тепловая мощность — 99 кВт;
• давление сжатого воздуха — 0,8-1,0 бар.

Котлы EnergyLogic

Котлы и печи от американского производителя, корпус делается из углеродистой стали, который устойчив к коррозии. Модельный ряд имеет высокий КПД, съемную заднюю панель для очистки, работает на масле отработанном автомобильном, гидравлических систем машин и механизмов, керосине, дизельном и печном топливе.

EnergyLogic делается из углеродистой стали.

Ecoheat 60S

Подходит как для обогрева помещения, так и для снабжения теплой водой.

Классическая комплектация: камера сгорания, двойная система фильтрации топлива, шланг забора горючего, топливные фильтры, маслопровод, емкость для предварительного нагрева топлива.

Котел изготавливается из листовой стали, корпус теплоизолирован стекловолокном.

Характеристики:

• вес — 243 кг;
• размер — 1020*670*790 мм;
• объем бака — 100 л;
• тепловая мощность — 60 кВт;
• расход топлива — 5,4 л в час;
• давление сжатого воздуха — 0,5-1,5 бар.

EcoBoil 18

Вертикальный котел, работающий на отработанном топливе, производится в России, имеет маленький размер и маслонасос в комплекте, есть блок автоматического управления. Также для работы может использоваться керосин. Мощность составляет 15 кВт, нуждается в ежесуточной очистке.

EcoBoil 18 — котел, который работает на топливе.

«Ставпечь КДО-2»

Отечественная модель капельного типа, схожая по своим характеристикам с EcoBoil, но автоматика менее функциональна. Мощность 28 кВт, съемная пиролизная чаша, которую можно заменить при необходимости.

EcoBoil-30/36

Одноконтурный котел, максимальная отапливаемая площадь составляет 300 кв. м, осуществляет свою работу на керосине, растительном, отработанном и АКПП-масле.

Характеристики:

• размер — 580*600*1100 мм;
• диаметр дымохода — 108 мм;
• тепловая мощность -28 кВт;
• объем водяного контура — 38 л;
• растрата топлива — 0,9-1,6 л в час.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
5. Запрещается доливать масло в работающую печь.
6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Регулярное техническое обслуживание

Отработанное масло, в отличие от дизеля или газа, – грязное топливо, даже не смотря на наличие фильтров. Поэтому сажеобразование и загрязнение основных рабочих элементов котла на порядок выше. Отсутствие регулярной чистки приводит не только к существенному снижению КПД, но и к более серьезным неполадкам.

Итак, котлы на отработанном масле нуждаются в очистке:

1. Внутренних стенок теплообменника (каждые 1-3 месяца). После выключения и полного остывания котла (примерно спустя 1 час), с помощью металлического ёршика, скребка, металлической щетки или любого удобного инструмента необходимо хорошо очистить поверхность. Также очищаем зольный ящик.
2. Горелки (каждые 1-2 месяца). Этот пункт применим к стандартным котлам, где для распыления топлива используется форсунка, именно ее и нужно очистить. Сделать это можно металлической щеткой, тканью или наждачкой-нулевкой, в зависимости от степени загрязнения. Если отверстие форсунки забито, необходимо прочистить его проволокой и хорошо продуть. Будьте аккуратны и не допускайте механических повреждений форсунки или изменения заводского диаметра ее отверстия. Также желательно очистить трубки подачи воздуха и масла.
3. Чаши (каждые 24-48 часов). Этот пункт применим к вертикальным капельным котлам. Выключаем котел, дожидаемся пока догорит топливо, после чего сработает датчик пламени и котел остановится. Скребком и металлической щеткой очищаем чашу, выгребаем золу из зольного ящика. Процесс чистки занимает до 5 минут. По завершению переводим котел в стандартный рабочий режим.

При высокой пыльности помещения, хотя бы раз в сезон необходимо очищать и вентиляторы турбин. Подробные индивидуальные алгоритмы и требования к регулярности всегда описаны в инструкции по эксплуатации котла.

Использование отработки для отопления гаража

Распространенным можно назвать отопление гаража с помощью отработанного масла. Этот способ наиболее популярен в мастерских по ремонту автомобилей. К тому же, печи для него легко строятся из подручных средств.

Однако отопление гаража своими руками имеет ряд минусов, среди которых малая надежность оборудования и минимальный уровень безопасности. Для постоянного отопления гаража данный метод является менее предпочтительным из всех рассмотренных ранее.

Ранее на нашем сайте мы уже выкладывали подробное руководство по самостоятельному изготовлению печи на отработанном масле, ознакомится с ним можно тут

Промышленные горелки на отработке и их особенности

Конструкции, осуществляющие отопление помещений и произведенные промышленным способом, характеризуются заранее объявленными свойствами производимого теплового потока.

При подборе заводской горелки на отработке учитывают ее параметры:

• заявленную в паспорте мощность устройства (она должна превосходить производительность отопительного агрегата);
• количество ступеней и особенности переключения режимов горения;
• комплектацию приборами подачи воздуха и топлива;
• возможность установки на планируемый котел генераторов тепла.

Дополнительно обращают внимание на толщину корпуса и двери котла для правильного подбора размеров сопла и распылителя пламени, которые должны быть толще

Техническая характеристика отработки

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

• плотностью, определяющей удельный запас энергии;
• вязкостью, влияющей на эффективность;
• температурой воспламенения и застывания при отрицательных температурах воздуха;
• зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
• наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

• моторное масло (применяется в двигателях внутреннего сгорания);
• индустриальное (смазываются различные механизмы);
• компрессорное (в холодильных установках, компрессорах);
• энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).

Из всех видов машинное сырьё является самым приемлемым топливом. Его могут предоставить СТО и гаражные кооперативы, собирающие отработку с двигателей автомобилей. Сливают также масло, которое применялось техникой сельского хозяйства, в лодках и кораблях.

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Как сделать печь на отработке с наддувом своими руками

Возьмите один цилиндр такого размера, чтобы в него вмещалось около 10 литров жидкости. В него залейте масло, заполнив объем процентов на семьдесят. Лучше всего именно нижний цилиндр сделать большего размера, чтобы для обогрева обходиться одной заправкой масла. К цилиндру приделайте ножки, чтобы пол под печкой не нагревался и не повредился. В цилиндр вставьте заслонку, с помощью которой можно регулировать количество тепла. Если заслонку полностью задвинуть, тепла будет меньше, отодвинуть на всю – тогда тепла окажется много. Далее к цилиндру прикрепите трубу и на нее верхний цилиндр. В трубе проделайте отверстия размером чуть больше сантиметра, они должны быть друг от друга на расстоянии около 6 см.

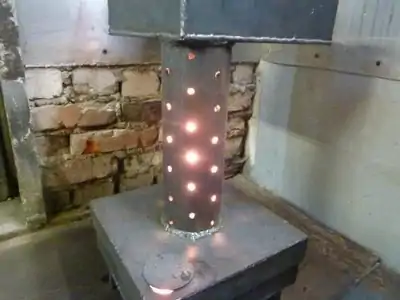

Печь с наддувом представляет собой высокий цилиндр, внутри которого располагается труба с отверстиями. С нижней части конструкции делают дверцу, чтобы можно было разжигать и топить. Чтобы подавать воздух в цилиндр, делают отверстия. Масло добавляется по мере надобности, это можно делать с помощью насоса. В масло добавляют немного бензина, через несколько минут он прогорит. Масло поджигается и выделяет пары, контактируя с кислородом, получается мощное пламя. От такого пламени цилиндр становится настолько горячим, что его поверхность становится красной. Чтобы обогреть помещение, возле печки ставят вентилятор, который разгоняет тепло по всему помещению.

Печь из газового баллона хороша тем, что он имеет толстые стенки и поэтому проработает очень долго. Отопить сможет большую квадратуру. Для изготовления печки возьмите толстостенный баллон, вкопайте его в землю, с помощью болгарки срежьте верхнюю часть, а затем и нижнюю, к которой приделайте ножки. В отверстие в верхней части баллона вставьте трубу, из которой будет отводиться дым. В ней сделайте много отверстий диаметром по несколько миллиметров. Теперь нужно сконструировать дымоход. Для этого возьмите трубу длиной не менее двух метров. Приварите ее к первой трубе.

Имейте в виду, что когда вы имеете дело с топливом, то будьте предельно внимательны и осторожны. Такая печь должна располагаться вдали от объектов, которые легко воспламеняются, и подальше от сквозняков. При покупке масла следите, чтобы оно было хорошо очищенным, так как засорения быстро отложатся на стенках и не дадут большого количества тепла. Примерный расход масла – литр в час, если температура помещения 15 °С. Конструирование такой печи займет у вас время и силы. Однако такая печь будет обогревать большой гараж или дачу в зимний период, когда там постоянно никто не живет, а экономность такого обогрева говорит сама за себя.

Чтобы лучше понять ход работ, как сделать печь на отработке с наддувом своими руками, есть разнообразные чертежи, видео, где рассказано подробно об используемых материалах, инструментах и самом ходе работ.

Рекомендуем прочитать по теме:

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

• сварочный аппарат;
• болгарка с отрезным кругом;
• шлифовальный круг для зачистки швов;
• дрель или сверлильный станок, сверла;
• рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
8. Сваривают верхнюю камеру и крышку с дымовой трубой.
9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
10. Верхнюю часть печи надевают на нижний бак внатяг.
11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

https://youtube.com/watch?v=GBxHKPlkty4

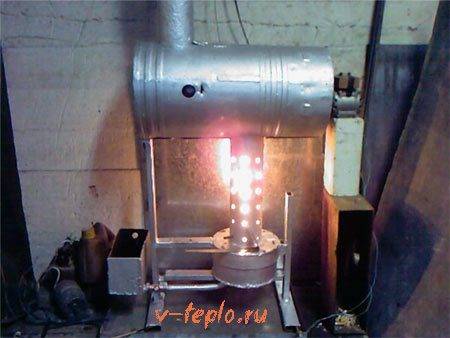

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.
